（中國粉技術(shù)網(wǎng)/班建偉）填充改性早已從實(shí)現單純的增量、替代樹(shù)脂、降低原料成本等目標提升到改善基體塑料某些方面的性能，如提高剛性、耐熱性、沖擊韌性等。如今隨著(zhù)塑料材料越來(lái)越廣泛的應用，各方面對其提出更多的要求，隨著(zhù)時(shí)代的進(jìn)步，消費檔次和觀(guān)念的提升，填充塑料的功能化和生態(tài)化已提上日程。功能化就是高分子材料本不具備的性能通過(guò)加入填料及相應的助劑，可以具有和純塑料完全不同的功能，如阻燃性、抗靜電性、磁性、阻隔性等，而生態(tài)化是指在填充塑料加工過(guò)程中保持良好的環(huán)境、節能、降耗，近年來(lái)更是強調杜絕粉塵、去除異味、綠色環(huán)保等更高層次的境界，而且已經(jīng)取得長(cháng)足的進(jìn)步！
（1）微孔硅酸鈣的吸附能力及在聚乙烯無(wú)滴膜中的緩釋及保溫作用
功能性農用棚膜的重要功能性是無(wú)滴和保溫。我國目前生產(chǎn)的流滴劑加入到農膜中可以起到流滴作用，但時(shí)間短于薄膜的壽命，即無(wú)滴膜在農膜使用后期已將流滴劑消耗殆盡，其主要原因是所使用的流滴劑與PE分子的相容性不好，從薄膜中心遷移到膜表面發(fā)揮流滴作用是必須的，但遷移過(guò)快，消耗的也快，致使流滴劑的作用與薄膜的使用壽命不能同步。
微孔硅酸鈣致密繁多的微孔可以吸附流滴劑，拖延其向薄膜表面遷移的時(shí)間，從而達到緩釋作用，延長(cháng)流滴劑發(fā)揮作用的時(shí)間。河南焦作詠春塑膠有限公司的試驗表明，在不影響薄膜力學(xué)性能，甚至還有所提高的情況下可有效延長(cháng)流滴劑的作用時(shí)間，見(jiàn)表6。
表1 三種聚乙烯無(wú)滴薄膜的常規性能
| 樣號 |
保溫劑類(lèi)型 |
厚度偏差 |
拉伸性能 |
褲型
撕裂強度 |
透
光
率 |
霧
度 |
流滴失
效時(shí)間 |
公稱(chēng)
厚度 |
極限
偏差 |
平均
偏差 |
拉伸強度 |
斷裂伸長(cháng)率 |
| 縱向 |
橫向 |
縱向 |
橫向 |
縱向 |
橫向 |
| mm |
% |
|
MPa |
% |
kN/m |
% |
% |
h |
GB4455-2006
指標要求 |
0.080 |
≤
±28 |
≤
±10 |
≥16.00 |
≥16.00 |
≥300.00 |
≥300.00 |
≥60
（直角撕裂） |
≥85 |
≤35 |
≥144 |
| PE/F-0 |
/ |
0.080 |
12.50 |
-3.13 |
27.99 |
22.91 |
1702.50 |
1373.75 |
78.65 |
91.56 |
91.1 |
14.2 |
0.2 |
| PE/F-1 |
滑石粉 |
0.080 |
11.25 |
3.44 |
27.12 |
26.36 |
1677.50 |
1685.00 |
76.11 |
98.63 |
90.2 |
26.2 |
36.0 |
| PE/F-2 |
CaSiO3 |
0.080 |
16.25 |
9.25 |
30.85 |
26.33 |
1806.25 |
1614.06 |
86.16 |
98.21 |
90.0 |
21.5 |
63.0 |
研究表明，滑石粉可阻隔紅外線(xiàn)，加有滑石粉的農膜因滑石粉的存在，在夜間薄膜的紅外線(xiàn)性越好，熱量以紅外線(xiàn)方式輻射穿過(guò)棚膜散失的能力越弱，因而使熱量得以保留在塑料大棚內。微孔硅酸鈣在成為流滴劑的緩釋劑的同時(shí)，同樣具有與滑石粉類(lèi)似的紅外阻隔作用，成為農用棚膜的保溫劑，而且其保溫作用比滑石粉還要好，見(jiàn)圖1、圖2、圖3。

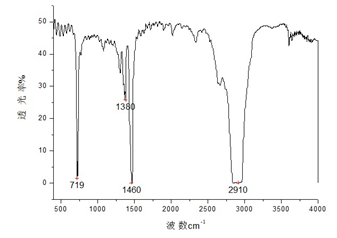

圖1 PE白膜參比樣的FT-IR譜圖
圖2 采用滑石粉所得PE流滴膜的FT-IR譜圖
圖3 采用硅酸鈣所得PE流滴薄薄膜的FT-IR譜圖（2）微孔硅酸鈣高吸附性環(huán)保母料
利用微孔硅酸鈣具有致密的、納米尺度的微孔結構，可以制成吸附異味或有害氣體的環(huán)保型母料。母料和與之對比的其它二種母料的物理力學(xué)性能見(jiàn)表2。
表2 母料物理機械性能
| 母料名稱(chēng) |
比重/（g/cm3） |
維卡軟
化點(diǎn)/℃ |
懸臂梁
缺口沖擊
/（kJ/m2） |
拉伸強度
/MPa |
屈服強度
/MPa |
斷裂強度
/MPa |
斷裂伸
長(cháng)率/% |
微孔
硅酸鈣母料 |
1.495 |
116.8 |
16.94 |
11.45 |
9.72 |
11.23 |
3.8 |
| 碳酸鈣母料 |
1.682 |
124.5 |
12.64 |
10.89 |
9.08 |
10.72 |
3.6 |
| 硫酸鋇母料 |
4.326 |
131.6 |
13.20 |
11.29 |
8.01 |
10.16 |
2.4 |
研究結果表明，硅酸鈣母料對甲醛吸附作用明顯，24小時(shí)的吸附量達到2.7%，而碳酸鈣母料和硫酸鋇母料都不具有吸附甲醛的能力。
研究結果還表明，當使用微孔硅酸鈣母料生產(chǎn)SY320-720型厚2mm的塑料板材時(shí)，按HDPE:母料=60:40比例擠出壓延成型時(shí)，使用碳酸鈣母料時(shí)，擠出?？谟袩?、有味，而換成微孔硅酸鈣時(shí)，?？谔幍臒熿F和異味都消失了，而且板材表面光澤度良好，著(zhù)色性能也更優(yōu)異。此時(shí)不僅板材的密度從1.28g/cm3下降至1.12%，即下降12.5%，而且力學(xué)性能更好，達到了輕量化、功能化、生態(tài)化（環(huán)保效果）三重改性效果。
|
