在實(shí)際應用中，大多數填料都用吸油值這項指標來(lái)大致預測填料對樹(shù)脂的需求量，即吸油值對選擇填料具有重要的指導意義。
　　
　　1、什么是吸油值？　　
　　

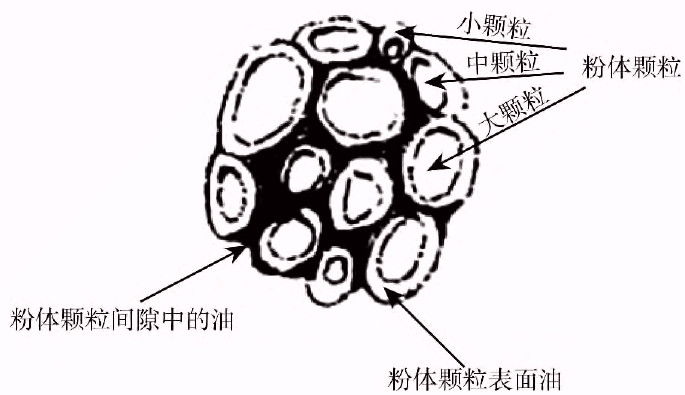

粉體吸收油的兩種主要形態(tài)

　　
　　吸油值也稱(chēng)樹(shù)脂吸附量，表示填充劑對樹(shù)脂吸收量的一種指數。吸油值通常以100g樣品所需亞麻油的質(zhì)量表示（%或mL/100g）。即指每100g樣品，在達到完全潤濕時(shí)需要用油的最低用量。
　　

　　吸油值=亞麻油量/100g樣品

　　
　　吸油值的大小與粉體的粒度分布、顆粒形狀、分散與凝聚程度、比表面積及表面性質(zhì)等有關(guān)。
　　
　?。?）粉體顆粒的粒度越細，比表面積越大，分布越窄，吸油值就越高；
　　
　?。?）不同顆粒形狀的吸油值：針狀＞片狀＞球狀。針狀粒子由于填充排列縱橫交錯，空隙較大，吸油量高；片狀粒子混合在一起時(shí)呈平行排列，空隙減小，其吸油量低；整齊排列的球狀粒子，其自由空間小，吸油量也小。
　　
　?。?）晶體的表面缺陷少，完美程度高，其比表面積小，吸油量也低。
　　
　　2、填料吸油值大的“危害”
　　
　?。?）填料吸油值大，有可能會(huì )“吃掉”幾倍甚至幾十倍于自身價(jià)格的樹(shù)脂，這無(wú)形中會(huì )提髙了生產(chǎn)成本；
　　
　?。?）填料吸油值大，樹(shù)脂的黏度隨之上升，這會(huì )嚴重影響其對纖維的浸漬，甚至會(huì )改變模塑料的流變性能，使其成型工藝性能變差；
　　
　?。?）在涂料行業(yè)，吸油值是影響涂膜性能和涂料黏度的重要影響因素。在涂膜干燥過(guò)程中，樹(shù)脂不僅要完全包覆在粉料表面，還要填充在粒子間的空隙，當粉體吸油值大的時(shí)候，就需要更多的樹(shù)脂來(lái)完成這些功能。
　　
　　3、如何降低碳酸鈣的吸油值？
　　
　?。?）控制顆粒形貌
　　對于輕質(zhì)碳酸鈣（或納米輕質(zhì)碳酸鈣）來(lái)說(shuō)，其吸油值高低和生產(chǎn)工藝有很大關(guān)系。在對顆粒形貌沒(méi)有特殊要求的情況下，可采用晶型控制劑，調控碳酸鈣的晶型和比表面積，從而降低其吸油值。
　　
　?。?）控制細度和粒度分布
　　細度要適當，并非越細越好，粒徑分布也要因需而定。
　　
　　對于一般產(chǎn)品應用，如果碳酸鈣細度和粒度分布要求不高，可適當選用粒度分布差距較大的混合產(chǎn)品，這樣小粒子會(huì )進(jìn)入大粒子的空隙，堆積相對緊密，吸油量也會(huì )減小。
　　
　　對于高質(zhì)量產(chǎn)品應用，細度高、粒度分布窄的碳酸鈣有助于提高制品性能，這時(shí)候就需要通過(guò)表面改性來(lái)解決吸油值的問(wèn)題。
　　
　?。?）表面改性
　　
　　表面改性是降低粉體吸油值的重要手段。碳酸鈣經(jīng)過(guò)表面改性后，聚集態(tài)顆粒減少，分散度提高，顆粒間空隙減少，同時(shí)改性分子對碳酸鈣表面的覆蓋又使顆粒內的空隙減小，而且這一覆蓋還改變了碳酸鈣的表面性能，使其表面極性減弱，顆粒間摩擦力變小，潤滑性變得更好，故堆積得更加緊密，堆積密度增大，吸油值減小。
