大多數高嶺土生產(chǎn)企業(yè)專(zhuān)注于高嶺土的選礦提純及深加工，對加工過(guò)程中產(chǎn)生的大量尾礦回收利用較少，大多被露天堆棄，部分作為建筑用砂低價(jià)銷(xiāo)售，不僅侵占土地、破環(huán)生態(tài)環(huán)境，而且造成不可再生資源的低值浪費取用。
　　
　　在高嶺土尾礦中含有大量的石英資源，通過(guò)選礦提純及深加工可以使其滿(mǎn)足光伏超白玻璃原料使用要求，為高嶺土尾礦資源高值化綜合利用提供新思路。
　　
　　1、福建高嶺土尾礦制備低鐵石英砂
　　

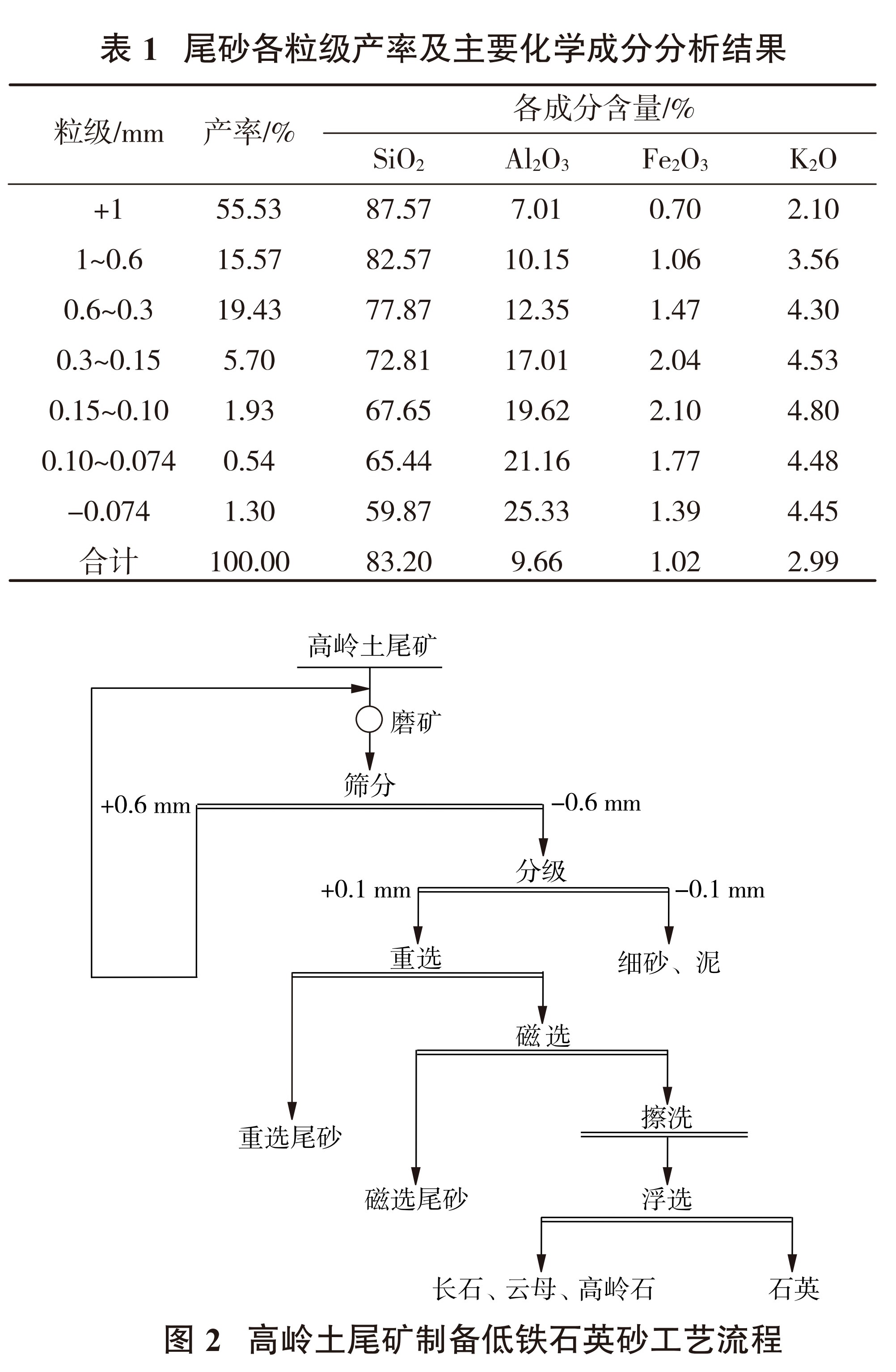

　?。?）福建某熱液蝕變風(fēng)化殘積型高嶺土尾礦主要礦物為石英，含少量高嶺石、電氣石、云母、長(cháng)石礦物，SiO2含量為83.20%。尚德興等采用“棒磨-分級-重選-磁選-擦洗-浮選”對福建某高嶺土尾礦中石英進(jìn)行選礦提純，SiO2含量為99.29%，Al2O3含量為0.27%，Fe2O3含量為0.0029%，滿(mǎn)足太陽(yáng)能光伏、光熱超白玻璃用低鐵砂質(zhì)量要求。

　　

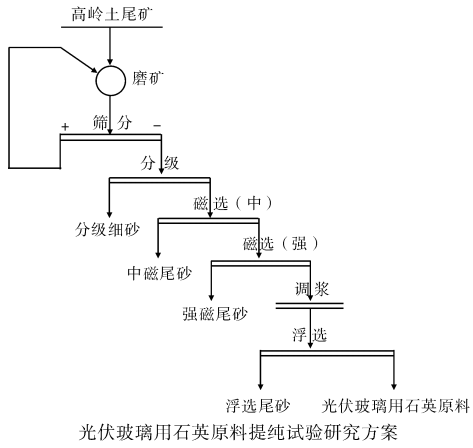

　?。?）福建某公司高嶺土加工后的尾礦，主要含有高嶺土、長(cháng)石、云母、氧化鐵浸染型石英等雜質(zhì)礦物。謝恩俊等經(jīng)全粒級采用“磨礦-分級-磁選-浮選”獲得的0.6~0.125mm石英精砂SiO2為99.62%，Al2O3為0.065%，Fe2O3為92×10-6，TiO2含量為0.025%，滿(mǎn)足光伏超白玻璃用低鐵石英原料的質(zhì)量要求。

　　
　?。?）福建某砂質(zhì)高嶺土尾砂中主要礦物為石英、云母、高嶺土等，有害雜質(zhì)有氧化鐵、氧化鈦、硅酸鐵等。石英砂大部分呈0.03-1mm粗、中、細粒分布，云母大部分呈0.05-0.37mm片狀和細片狀賦存，高嶺土呈-0.05mm細粒、微細粒存在于石英和云母等礦物表面或裂隙中。其中石英、云母、高嶺土等三種礦物具有較高的選礦利用價(jià)值。

　　

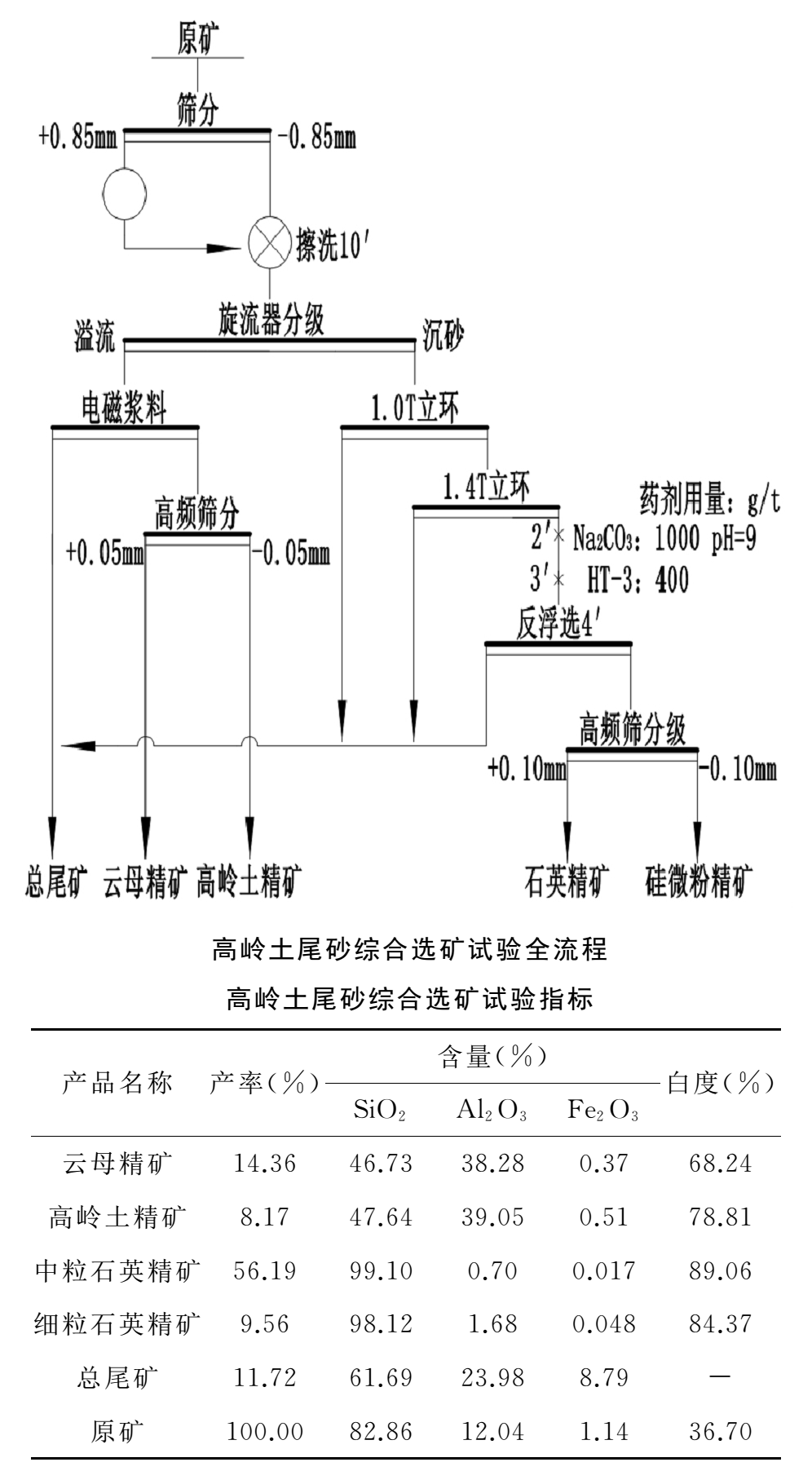

　　王前等采用分級磨礦、擦洗分級、磁選+分級、磁選+浮選+分級等聯(lián)合選礦工藝流程，分別選出云母粉、高嶺土、石英砂和硅微粉等精礦產(chǎn)品，其中云母粉純度達到95%，高嶺土白度為76.81%，石英砂精礦SiO2含量99.10%、Fe2O3含量0.017%，達到平板玻璃一級品標準，硅微粉精礦SiO2含量98.12%，可作涂料和化工用途，磁選尾礦可用作建筑砂原料。
　　
　　2、廣西高嶺土尾砂制備超白石英砂、石英粉
　　

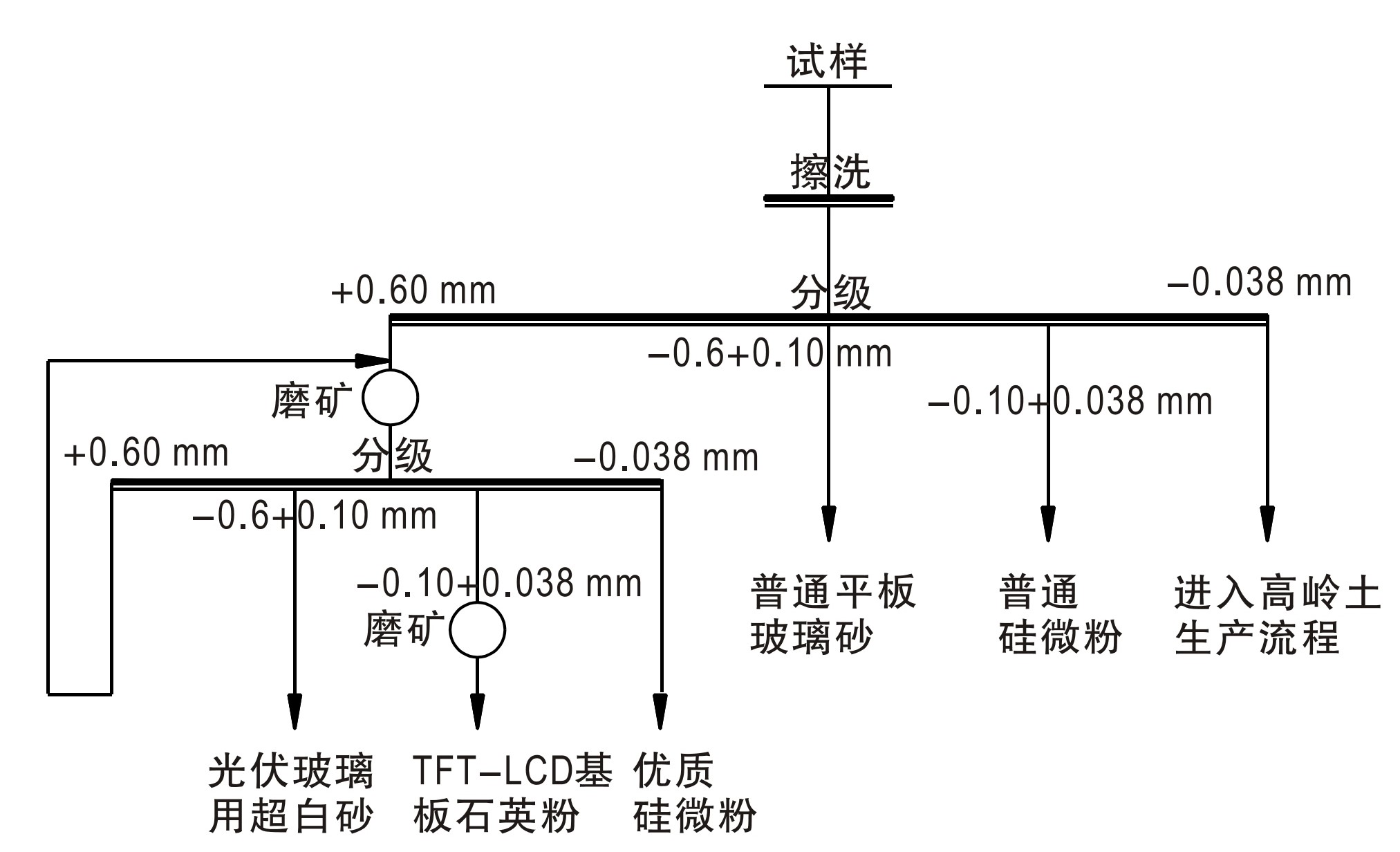

　?。?）廣西合浦某高嶺土礦中含有大量的尾砂，尾砂中主要礦物為石英，脈石有云母類(lèi)礦物，并存在極少量的金紅石、黃銅礦、鋯石、鈦鐵礦和黃鐵礦。吳飛達等對廣西合浦某高嶺土尾砂按照“擦洗-分級-磨礦-分級-高梯度磁選-反浮選-酸洗”原則流程分別進(jìn)行提純，+0.60mm粒級試樣可滿(mǎn)足光伏玻璃原料要求的超白石英砂和TFT-LCD玻璃基板原料要求的石英粉，-0.60+0.10mm粒級試樣可得到優(yōu)質(zhì)平板玻璃用砂。

　　

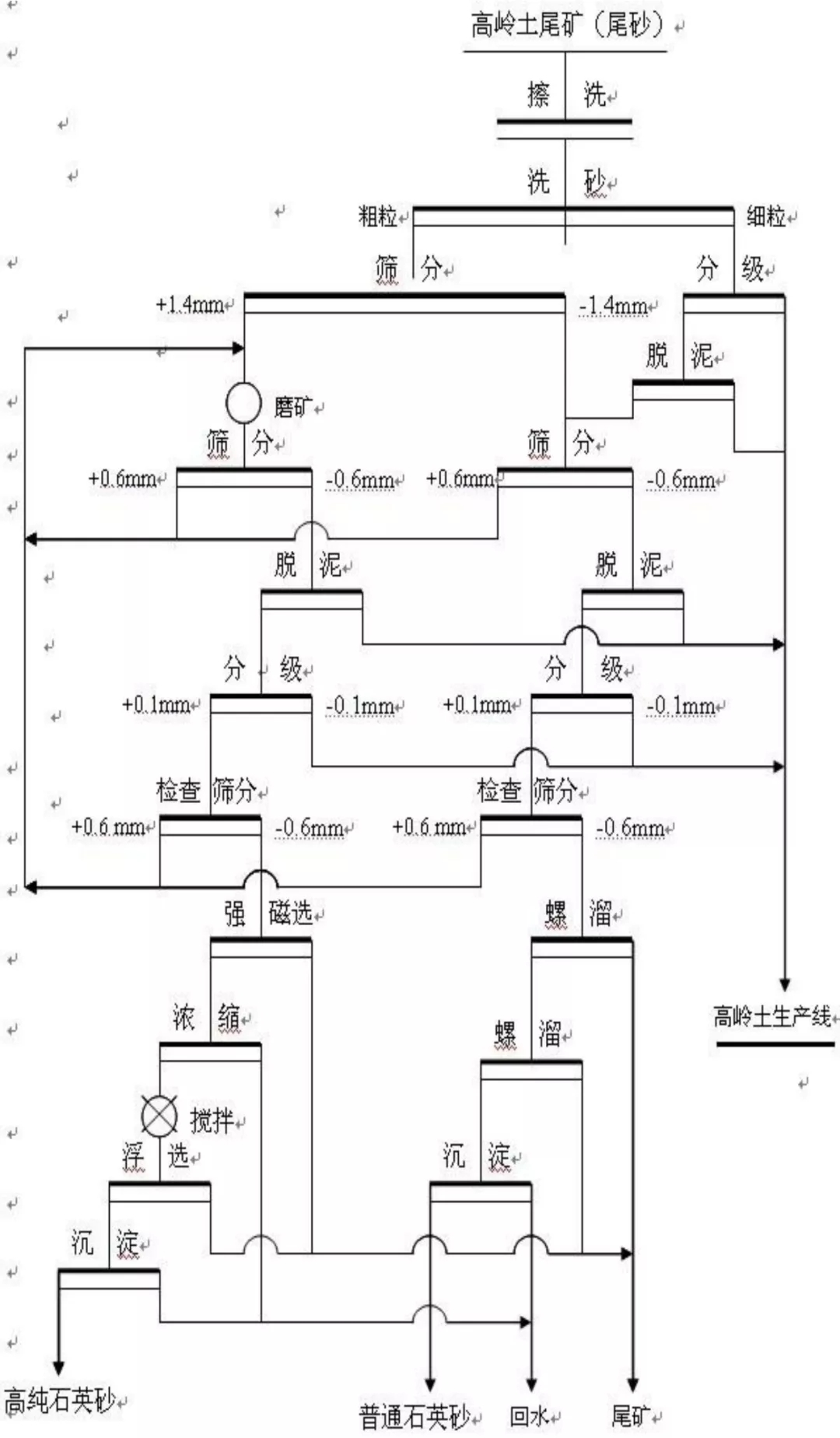

　?。?）廣西合浦滬天高嶺土有限責任公司目前每年開(kāi)采的高嶺土礦量達70萬(wàn)噸以上，生產(chǎn)中排出的尾礦約40萬(wàn)噸以上。該公司擁有的高嶺土資源中伴生有石英石礦石，這部分伴生礦石隨著(zhù)高嶺土的生產(chǎn)均作為尾礦處理。經(jīng)過(guò)對尾礦礦石多個(gè)品種的含量、礦石結構構造、嵌布粒度等特征的分析結果，發(fā)現其礦物成分主要為石英石礦，大部分為純度高、鐵質(zhì)等雜質(zhì)含量低，屬優(yōu)質(zhì)的石英砂。通過(guò)高嶺土尾礦采用擦洗、洗礦、磨礦、篩分分級后進(jìn)行重-磁-浮聯(lián)合流程選別，最終獲得高純石英砂和普通石英砂產(chǎn)品。

　　
　?。?）廣西北海某高嶺土公司在生產(chǎn)高嶺土的同時(shí)產(chǎn)生大量的尾礦，其中的礦物成分95%以上為石英。該尾礦中+0.60mm粒級的產(chǎn)率為53.79%，且石英含量高，可用來(lái)制備粒度為0.6～0.1mm的高白石英砂；0.60～0.10mm粒級的產(chǎn)率為29.24%，石英含量較高，但雜質(zhì)偏多，將來(lái)生產(chǎn)中可將其作為普通石英砂產(chǎn)品；0.10～0.045mm粒級的產(chǎn)率僅占6.56%，且云母含量較高，可直接拋尾；－0.045mm粒級的產(chǎn)率為10.41%，礦物成分主要為高嶺土，將來(lái)生產(chǎn)中可將其作為高嶺土產(chǎn)品。

　　

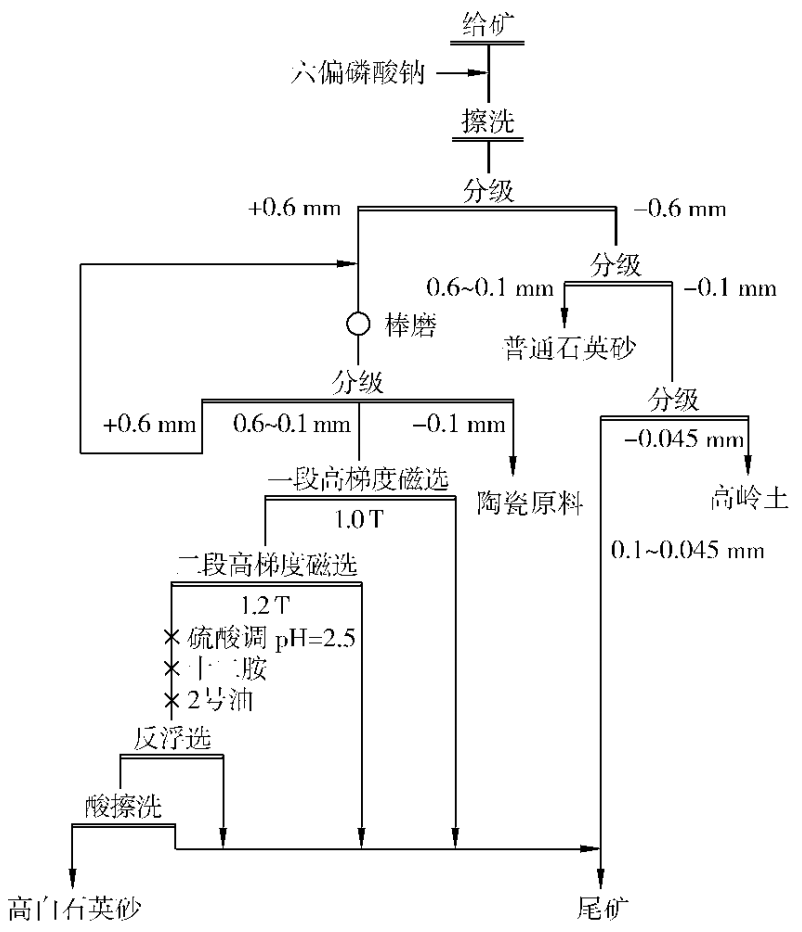

　　劉思等采用擦洗-分級-棒磨-分級-高梯度強磁選-反浮選-酸擦洗原則流程對其進(jìn)行石英砂提純，獲得了粒度為0.6～0.1mm、SiO2含量達到99.91%、Fe2O3含量為79.88μg/g的高白石英砂產(chǎn)品。
　　
　?。?）廣西某高嶺土尾礦經(jīng)擦洗、磨礦、分級、強磁選可產(chǎn)出SiO2品位達99.82%的石英砂，但其Fe2O3含量較高，為113μg/g，且鐵主要賦存于云母和電氣石中。為將該石英砂的Fe2O3含量降至80μg/g以下以滿(mǎn)足光伏產(chǎn)業(yè)用石英砂的要求，胡廷海等對其進(jìn)行了除鐵即脫除云母和電氣石的浮選試驗。試驗結果表明:先在pH=2.5的酸性條件下用混合胺和煤油進(jìn)行1次云母反浮選，然后在pH=7.8的偏堿性條件下用油酸鈉進(jìn)行1次電氣石反浮選，所得最終石英砂的Fe2O3含量可降至74μg/g，SiO2品位提高至99.89%，SiO2回收率為94.61%。
　　
　　3、江蘇高嶺土尾礦制備石英砂
　　

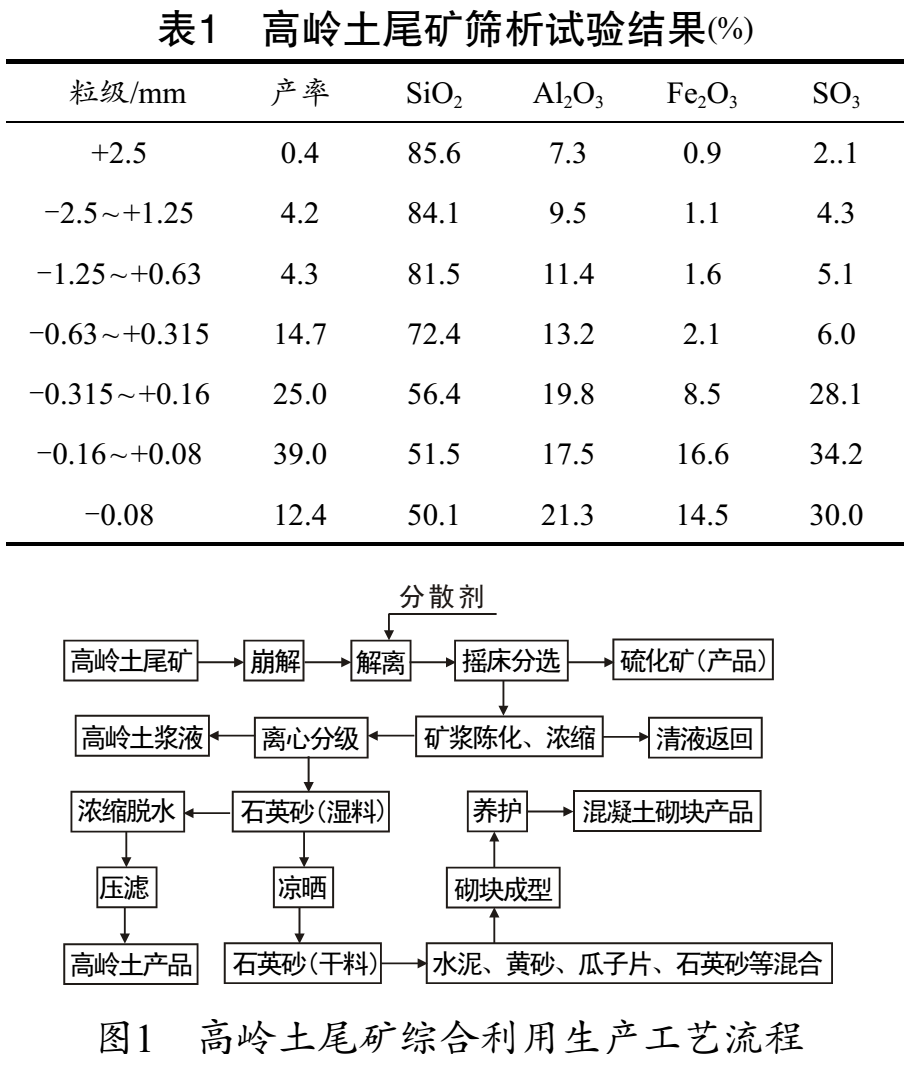

　　蘇州高嶺土尾礦主要是以石英、高嶺土為主、明礬石和黃鐵礦為次的尾砂。含石英50%~60%、高嶺石20%~25%、明礬石10%~15%和黃鐵礦8%~10%。

　　
　　張忠飛等對蘇州高嶺土尾礦進(jìn)行深加工處理（崩解、解離、分選、回收等），分離得到了純度較高的石英砂、硫化礦和高嶺土產(chǎn)品。加工得到的石英砂可用作建筑材料，硫化礦可作為生產(chǎn)硫酸的原料或進(jìn)一步提煉其中的金屬如Au、Ag、Pb、Zn等，而高嶺土則可作為耐火材料或陶瓷的原料。
　　
　　4、云南高嶺土尾礦制備平板玻璃用石英砂
　　
　　云南某地砂質(zhì)高嶺土的主要成分是石英、長(cháng)石、高嶺土、氧化鐵等礦物，該高嶺土經(jīng)“三段分級-磁選-漂白”工藝處理后產(chǎn)生的砂質(zhì)尾礦產(chǎn)率高達62%

　　

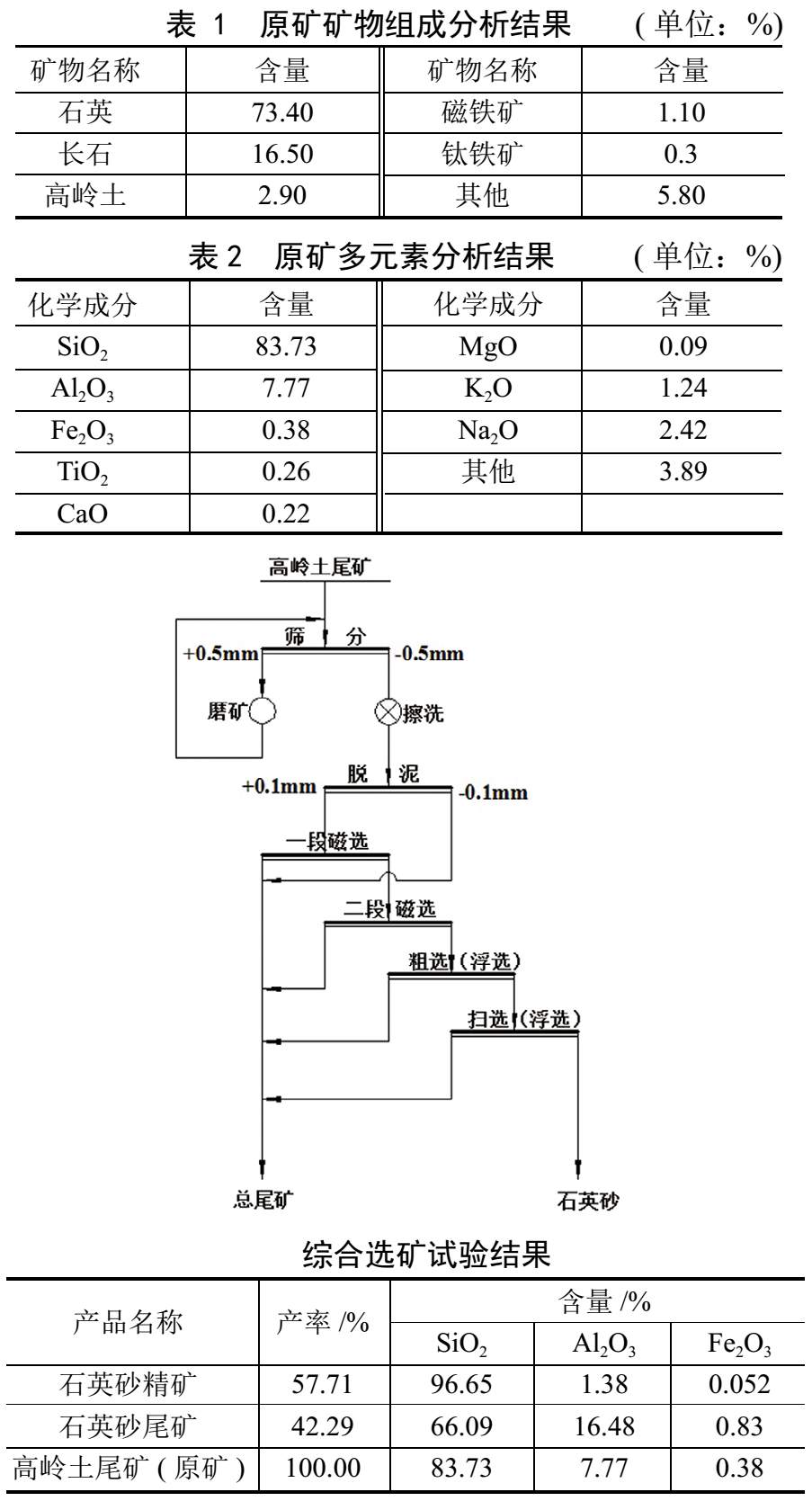

　　該高嶺土尾礦的主要礦物成分為石英，含有部分長(cháng)石和少量的高嶺石等雜質(zhì)礦物，郭霞等采用“篩分-磨礦-擦洗脫泥-磁選-浮選”的選礦工藝提純，獲得0.5～0.1mm粒級含量>90%，SiO2含量為96.65%，Al2O3含量為1.38%，Fe2O3含量為0.052%的石英精砂，滿(mǎn)足平板玻璃Ⅰ類(lèi)二級品用硅質(zhì)原料質(zhì)量要求。
　　
　　5、江西砂質(zhì)高嶺土尾礦制備高純石英
　　

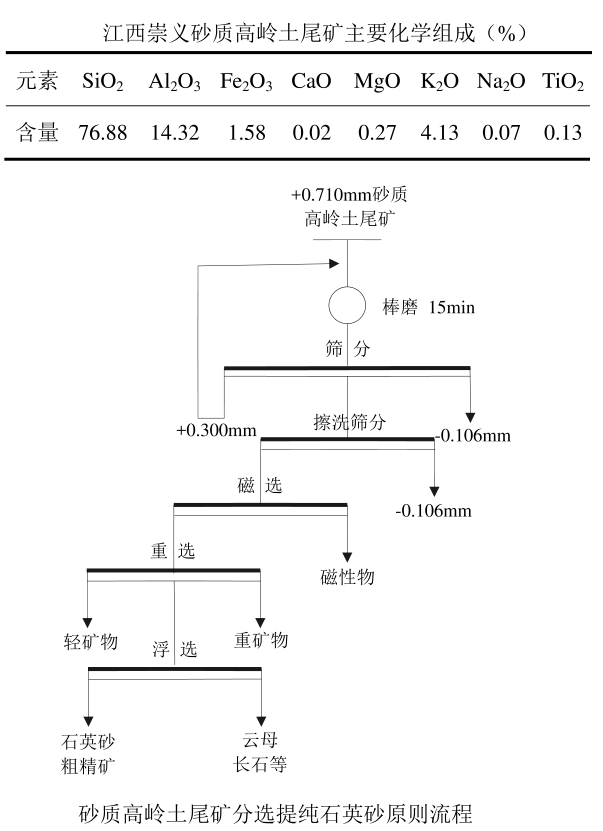

　　江西崇義小坑砂質(zhì)高嶺土尾礦呈團塊狀松散結合體，主要礦物為石英、云母、長(cháng)石和黑色礦物。

　　
　　馬超等通過(guò)“分級-磨礦-擦洗-磁選-重選-兩段反浮選”工藝選礦提純，獲得SiO2含量為99.59%的石英砂粗精礦，其主要雜質(zhì)元素及含量分別為Al799μg/g、Fe36.1μg/g、Na38.4μg/g、K327μg/g、Li22.3μg/g、Ti21.6μg/g，影響石英砂粗精礦質(zhì)量的最主要因素是鉀長(cháng)石、白云母等脈石礦物雜質(zhì)。通過(guò)焙燒-浸出分離石英砂粗精礦中Al元素，最終獲得了Al元素含量為236μg/g主要雜質(zhì)元素總量小于500μg/g的高純石英砂。
