表面改性是提升碳酸鈣應用性能、提高適用性、拓展市場(chǎng)和用量所必須的重要手段，未來(lái)功能化、專(zhuān)用化將成為碳酸鈣發(fā)展的主要趨勢，各種表面改性專(zhuān)用碳酸鈣的市場(chǎng)需求量會(huì )越來(lái)越大。
1、硅烷偶聯(lián)劑KH570改性納米碳酸鈣
條件：硅烷偶聯(lián)劑KH570用量為5%，改性溫度70℃，時(shí)間2h。
效果：硅烷偶聯(lián)劑已經(jīng)成功接枝到納米碳酸鈣的表面，改性納米碳酸鈣中KH570的最大接枝率為1.5%，最大的接枝效率為36.7%；納米碳酸鈣表面極性降低，親油性大大增加，顆粒分散性得到明顯改善。

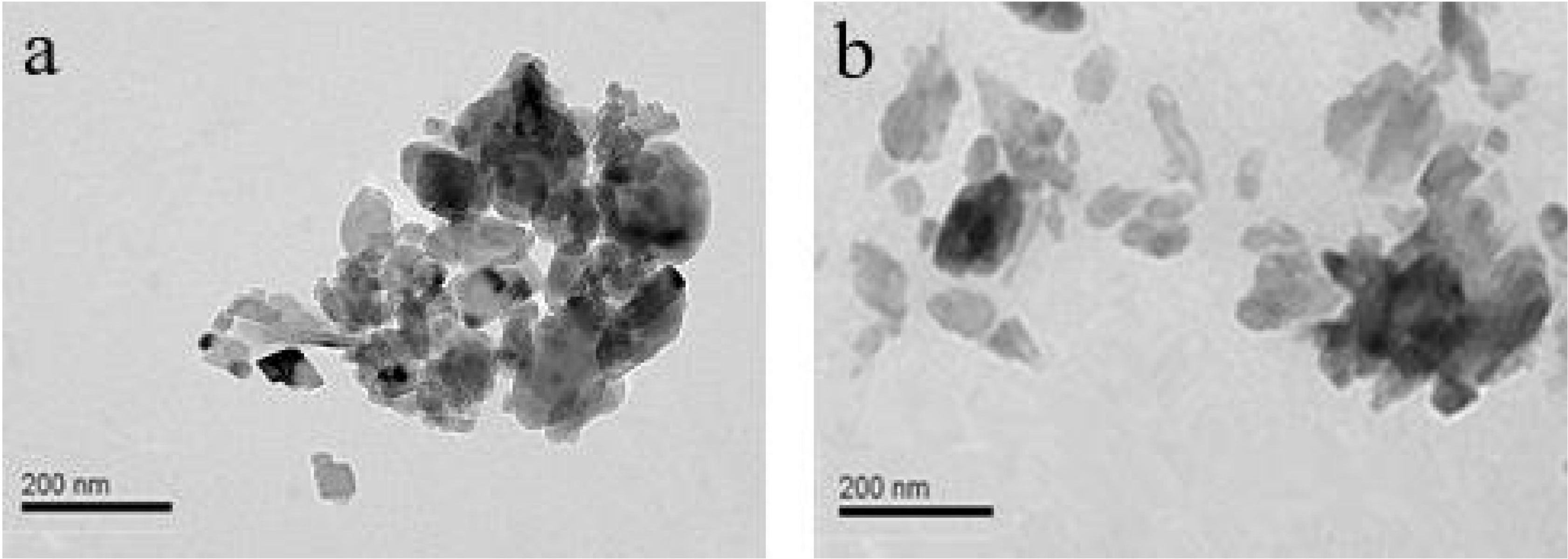

a-未改性納米碳酸鈣，b-5%KH570改性后的納米碳酸鈣
2、硬脂酸鈉改性輕質(zhì)碳酸鈣
條件：在消化過(guò)程中加入3%硬脂酸鈉（以碳酸鈣質(zhì)量計），消化溫度為80℃，pH值為14，陳化時(shí)間為30min。
效果：硬脂酸鈉以離子鍵方式鍵合在輕質(zhì)碳酸鈣表面，改性后碳酸鈣的活化度可達到97.1%。
3、鈦酸酯偶聯(lián)劑改性輕質(zhì)碳酸鈣
條件：鈦酸酯偶聯(lián)劑用量為2%，改性溫度為80℃，改性時(shí)間為1h。
效果：鈦酸酯偶聯(lián)劑與碳酸鈣產(chǎn)生氫鍵結合，改性后的碳酸鈣活化度可達95%，能很好的分散于液體石蠟中，沉積速率和表觀(guān)粘度都明顯降低。
4、鋁酸酯偶聯(lián)劑改性重質(zhì)碳酸鈣
條件：鋁酸酯偶聯(lián)劑用量為1.5%，改性溫度110℃，改性時(shí)間12min。
效果：經(jīng)鋁酸酯偶聯(lián)劑改性后的重質(zhì)碳酸鈣接觸角可達162.4°，親油性得到明顯改善；將改性碳酸鈣填充聚丁烯-1材料，在基體中分散性較佳，與聚丁烯-1界面結合能力強，能夠吸收形變功，提高復合材料的韌性。

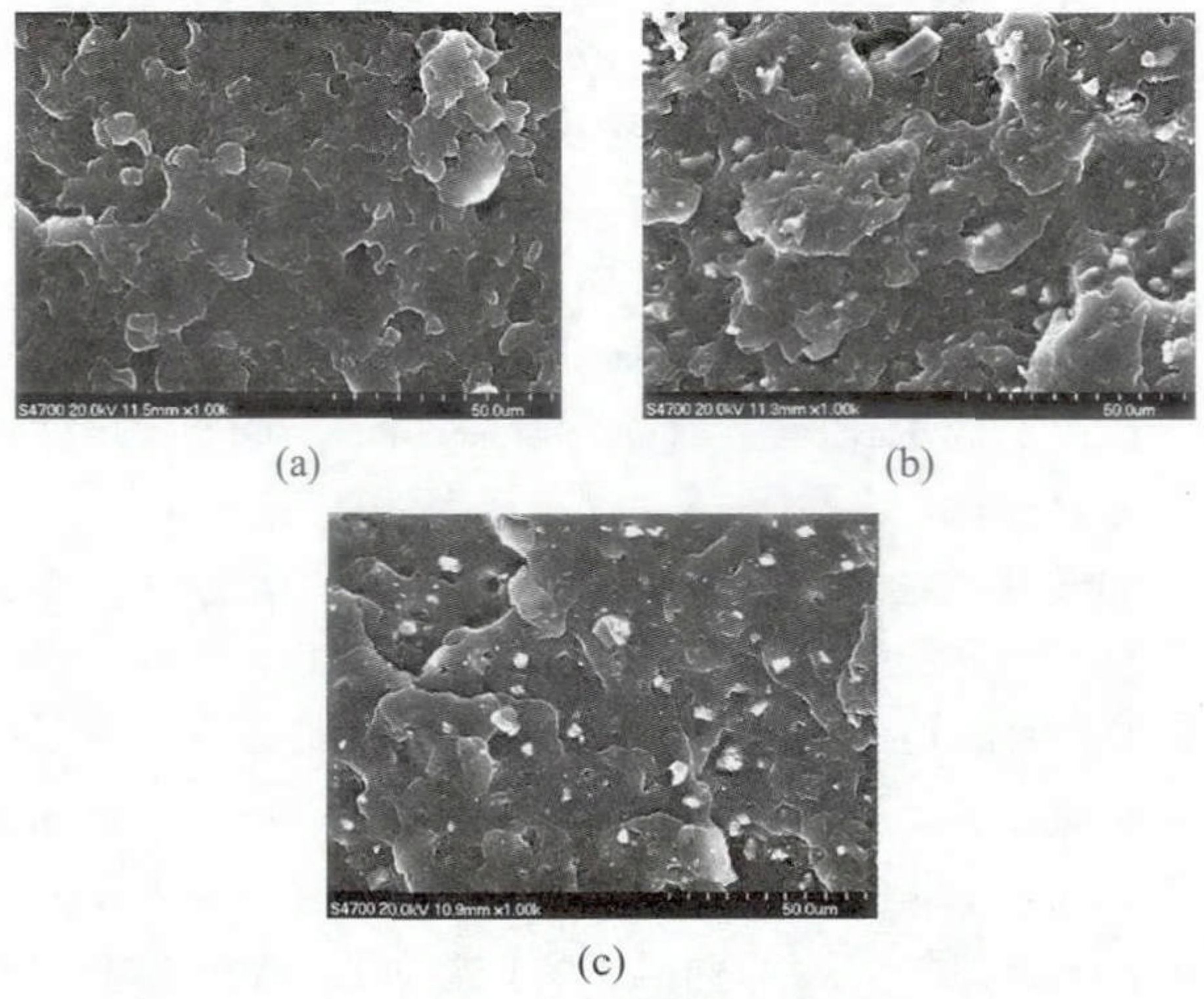

a-純聚丁烯-1材料，b-未改性重質(zhì)碳酸鈣填充后的聚丁烯-1材料，c-鋁酸酯偶聯(lián)劑改性重質(zhì)碳酸鈣填充后的聚丁烯-1材料
5、聚醚偶聯(lián)劑改性輕質(zhì)碳酸鈣
條件：偶聯(lián)劑四氫呋喃均聚醚（PTHF）用量為2%-3%，改性溫度為70-80℃，改性時(shí)間為1h。
效果：四氫呋喃均聚醚能夠使碳酸鈣的吸油值降低到22%，接觸角降低到68.6°。改性后的碳酸鈣填充進(jìn)聚丙烯，能在一定程度上緩解拉伸強度的下降趨勢，使復合材料的斷裂伸長(cháng)率達到28.47%、沖擊強度達到6.7kJ/m2。
6、磷酸酯表面活性劑ADDP改性納米碳酸鈣
條件：ADDP用量為2%，改性溫度為50℃，改性時(shí)間為30min。
效果：改性后的納米碳酸鈣表面疏水親油，在油中的平均團聚粒徑減小，吸油值、粘度和表面能都顯著(zhù)降低。將改性的納米碳酸鈣填充于填充軟PVC后，體系加工性能獲得了明顯的改善;復合體系的力學(xué)性能也得到了一定程度的提高。
7、桐酸酸酐水解物改性重質(zhì)碳酸鈣
條件：桐酸酸酐水解物用量為1.5%，改性溫度為50℃，改性時(shí)間為15min。
效果：改性后的重質(zhì)碳酸鈣活化度可達83.40%，吸油值降為28.29mL/100g，黏度降低46.36%，水的接觸角為99°。改性碳酸鈣填充到PVC材料中，可起到增韌的作用，使復合材料的缺口沖擊強度由8.46kJ/m2增加到10.21kJ/m2，斷裂伸長(cháng)率由16.12%增加到24.52%。
8、淀粉-硬脂酸復合物改性輕質(zhì)碳酸鈣
條件：淀粉用量為20%，攪拌時(shí)間20min，反應溫度40℃，淀粉濃度為3.0%，脂肪酸用量為4.0%。
效果：改性后的輕質(zhì)碳酸鈣表面被淀粉包覆，表面變的圓滑，棱角不明顯；相同加填量下，加填改性碳酸鈣的紙張與加填未改性碳酸鈣和傳統工藝加填的紙張相比具有良好的性能。
9、鋁酸酯偶聯(lián)劑、硬脂酸作改性輕質(zhì)碳酸鈣
條件：鋁酸酯含量為1.0%，硬脂酸的含量為0.8%，攪拌速度為650r/min，反應溫度為100℃。
效果：改性后輕質(zhì)碳酸鈣與水的接觸角可達136.5°，在油性介質(zhì)中容易分散；經(jīng)過(guò)改性的碳酸鈣，與聚乙烯之間的浸潤性良好，在加工過(guò)程中能避免填料在高溫和高強剪切力的作用下暴露出極性表面，造成流變性不佳，加工困難等缺點(diǎn)。
碳酸鈣與水的接觸角測試結果：a-改性碳酸鈣，b-未改性碳酸鈣
10、雙層偶聯(lián)劑改性碳酸鈣
條件：硅烷偶聯(lián)劑KH560用量0.5%、鈦酸酯偶聯(lián)劑102用量為0.5%，改性溫度120℃，干法改性。
效果：以硅烷偶聯(lián)劑KH560為內層的Si-OH，可以與碳酸鈣表面的OH-形成氫鍵，同時(shí)KH560末端的環(huán)氧鍵與鈦酸酯偶聯(lián)劑的單烷氧基發(fā)生開(kāi)環(huán)反應形成化學(xué)結構，從而在碳酸鈣表面形成較厚的雙層包覆結構；改性碳酸鈣以50%填充PBAT樹(shù)脂，制備成復合材料拉伸強度達到20.28MPa，相對于未改性的復合材料拉伸強度提高了39%，相對于單層KH560和鈦酸酯102表面改性技術(shù)制備成的復合材料拉伸強度分別提高了16.8%和26.6%。
培訓內容：
1.什么是粉體表面改性？
2.粉體有機化表面改性常用技術(shù)、設備和藥劑
3.粉體有機化表面改性的應用領(lǐng)域和效果分析
4.粉體無(wú)機包覆改性的工藝設計和參數控制方法
5.粉體無(wú)機包覆改性的應用領(lǐng)域和效果分析
6.粉體表面改性在工程塑料中的應用
7.粉體表面改性在汽車(chē)塑料中的應用
8.粉體表面改性在家電塑料中的應用
9.粉體改性設備用戶(hù)案例分析與現場(chǎng)交流參觀(guān)
（參觀(guān)企業(yè)：張家港市通沙塑料機械有限公司）
報名咨詢(xún)：18301216601（微信同號）
更多精彩！歡迎掃描下方二維碼關(guān)注中國粉體技術(shù)網(wǎng)官方微信（粉體技術(shù)網(wǎng)）
|
