滑石粉是一種具有層狀結構的硅酸鎂水合物，化學(xué)組成為3MgO.4SiO2.H2O?；鄣幕瘜W(xué)穩定性良好，耐強酸及強堿，同時(shí)還具有白度高、粒度細、分散性好、吸油量穩定、遮蓋力強、電絕緣性能和耐熱性等特性?；圪Y源豐富、價(jià)格低廉，是當今世界用量最大的超細粉體產(chǎn)品之一，是一種很有發(fā)展前途的白色顏料，在陶瓷、涂料、造紙、紡織、橡膠和塑料等行業(yè)得到廣泛應用。
　　
　　隨著(zhù)對滑石粉研究的深入，滑石粉在造紙工業(yè)中的應用越來(lái)越廣泛，如滑石粉精細加工后用作化學(xué)漿、化機漿、脫墨漿等漿廠(chǎng)的樹(shù)脂吸附劑和新聞紙、文化用紙、紙板生產(chǎn)過(guò)程中出現樹(shù)脂問(wèn)題時(shí)漿料的樹(shù)脂吸附劑，以及作為涂料的顏料代替部分高嶺土或碳酸鈣，用于提高輕量涂布紙及特種涂布紙的性能、印刷適印性和相關(guān)操作易性等?；壅凵渎逝c高嶺土相當，具有片狀晶形，徑厚比高、吸油性低。硬度小、白度高，作為紙張涂布白色顏料，不僅可以代替高嶺土，而且某些性能優(yōu)于瓷土，尤其適用輪轉印刷的輕量涂布紙涂料中。
　　
　　滑石粉作為涂布顏料使用，突出優(yōu)點(diǎn)是具有較好的纖維覆蓋能力和印刷效果，能賦予涂料良好的涂刷性、流平性、遮蓋性，可提高輕量涂布紙不透明度、平滑度和印刷光澤度，賦予紙張較高的吸墨性，改善印刷質(zhì)量。
　　
　　輕量涂布紙作為一種一次涂布且涂布量低的紙種，對顏料遮蓋性提出了較高要求，現有涂料配方中廣泛使用的就是具有較高遮蓋性的薄片高嶺土，這種薄片高嶺土主要從巴西進(jìn)口，價(jià)格相對較高，如果采用具有同等遮蓋能力且不需進(jìn)口的性?xún)r(jià)比更高的滑石粉替代薄片高嶺土，可在保證產(chǎn)品質(zhì)量的前提下，不斷降低生產(chǎn)成本，在成本節省方面發(fā)揮積極作用。
　　
　　史夢(mèng)華等試驗了超細滑石粉替代高嶺土對輕量涂布紙涂料性能及成紙性能的影響。結果表明：　　


　　

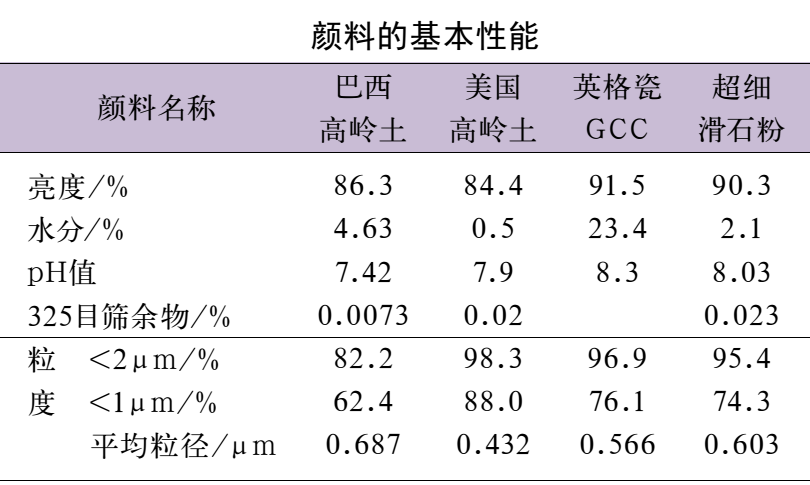

　?。?）巴西高嶺土為薄片土，其徑厚比較大，薄片瓷土有利于提高輕涂紙的涂層覆蓋性，尤其是涂布量較低（小于8g/m2）的輕涂紙。美國高嶺土通常粒度較細，徑厚比較小。英格瓷GCC固含量高，有利于制備高固低黏涂料，顏料亮度相對最高?；凼且环N具有層狀結構的硅酸鎂水合物，共分三層，中間是一個(gè)八面體的MgO層，上下均為四面體的硅石層，這種結構是滑石粉具有不同于其它顏料的特殊性質(zhì)的原因，有利于改善輕量涂布紙涂料的覆蓋性和適印性。與巴西高嶺土相比，超細滑石粉的特點(diǎn)主要表現為亮度相對較高，同時(shí)分散劑用量偏高。超細滑石粉的2μm含量要明顯高于巴西高嶺土。從顆粒結構來(lái)看，高嶺土呈層狀堆砌的片狀結構，而滑石粉則是呈單一的片狀結構。兩種顏料雖然在形態(tài)結構上存在差異，但均為片狀結構顏料。超細滑石粉與巴西高嶺土均為片狀結構顏料，片狀的粒子給予原紙更好地覆蓋，可使成紙有較好的印刷性能，如均勻的油墨接受性和高的油墨保持性。不同形狀粒子的組合可獲得疏松的涂層，有利于提高涂層的油墨吸收性。


　　

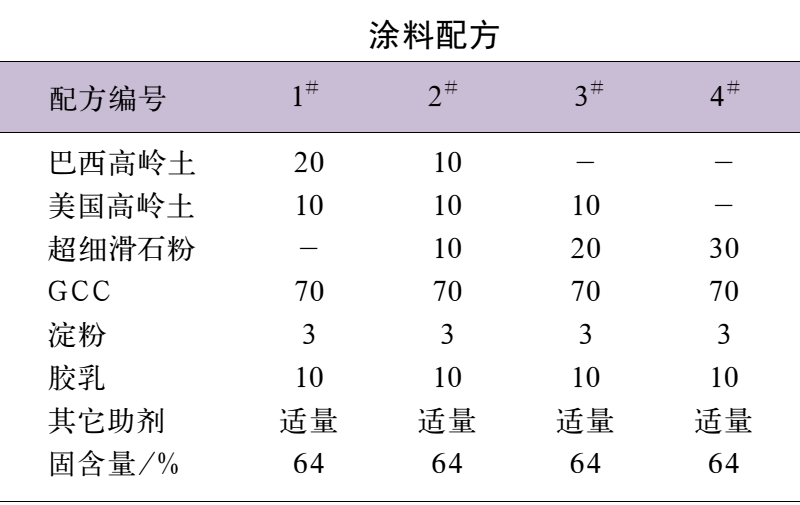

　?。?）超細滑石粉取代涂料配方中的高嶺土后，隨著(zhù)超細滑石粉用量的增加，涂料的低剪切黏度呈增加趨勢，但增加幅度有限；涂料保水性略有降低；涂料的高剪切黏度呈降低趨勢，表明采用滑石粉替代高嶺土，將對涂料的涂布運轉性能產(chǎn)生有利影響，可以進(jìn)一步提高涂料的固含量，獲得更好的涂布效果。
　　
　?。?）以超細滑石粉取代配方中高嶺土后，隨著(zhù)超細滑石粉用量的增加，輕量涂布紙的白度、平滑度、不透明度、光澤度、表面粗糙度、印刷光澤度等質(zhì)量性能指標保持相近水平，印刷表面強度有較為明顯的提高。
　　
　　資料來(lái)源：《史夢(mèng)華,李丹,劉春景,鄧鳳偉.超細滑石粉在輕量涂布紙中的應用研究[J].中華紙業(yè),2022,43(14):1-4》，由【粉體技術(shù)網(wǎng)】編輯整理，轉載請注明出處！
