“十四五”期間，根據國家“碳達峰、碳中和”的戰略規劃，光伏行業(yè)將引來(lái)爆發(fā)式的發(fā)展，其基礎材料光伏超白玻璃所用的低鐵石英砂需求量預計將以每年30%以上的速度飛速增長(cháng)。隨著(zhù)高品質(zhì)石英資源的枯竭，低端資源的綜合利用受到廣泛關(guān)注。
　　
　　作為重要非金屬礦物的高嶺土被廣泛應用于陶瓷、造紙、建材等眾多行業(yè)，相關(guān)優(yōu)質(zhì)資源相對集中于我國廣西合浦、廣東茂名、福建龍巖等地，但當地大多數高嶺土生產(chǎn)企業(yè)專(zhuān)注于高嶺土的選礦提純及深加工，對加工過(guò)程中產(chǎn)生的大量尾礦回收利用較少，大多被露天堆棄，部分作為建筑用砂低價(jià)銷(xiāo)售，不僅侵占土地、破環(huán)生態(tài)環(huán)境，而且造成不可再生資源的低值浪費取用。
　　
　　在高嶺土尾礦中含有大量的石英資源，通過(guò)選礦提純及深加工可以使其滿(mǎn)足光伏超白玻璃原料使用要求，為高嶺土尾礦資源高值化綜合利用提供新思路。
　　
　　尚德興等采用“磨礦（棒磨）-分級-重選-磁選-擦洗-浮選”對福建某高嶺土尾礦中石英進(jìn)行選礦提純，SiO2含量為99.29%，Al2O3含量為0.27%，Fe2O3含量為0.0029%，滿(mǎn)足太陽(yáng)能光伏、光熱超白玻璃用低鐵砂質(zhì)量要求。
　　
　　吳飛達等對廣西合浦某高嶺土尾砂按照“擦洗-分級-磨礦-分級-高梯度磁選-反浮選-酸洗”原則流程分別進(jìn)行提純，+0.60mm粒級試樣可滿(mǎn)足光伏玻璃原料要求的超白石英砂和TFT-LCD玻璃基板原料要求的石英粉，-0.60+0.10mm粒級試樣可得到優(yōu)質(zhì)平板玻璃用砂。
　　
　　福建高嶺土礦儲量豐富，其尾砂中含有大量的石英。為充分利用該尾砂資源，謝恩俊等對福建熱液蝕變風(fēng)化殘積型高嶺土尾礦進(jìn)行選礦提純試驗研究，結果表明：

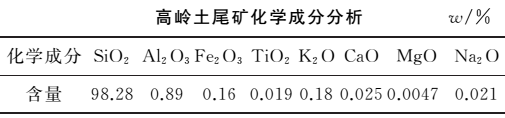

　?。?）試驗選用的高嶺土尾礦取自福建某公司高嶺土加工后的尾礦，該區域的高嶺土礦床類(lèi)型為熱液蝕變風(fēng)化殘積型。尾礦中主要含有高嶺土、長(cháng)石、云母、氧化鐵浸染型石英等雜質(zhì)礦物。




　?。?）相比棒磨的線(xiàn)-線(xiàn)的接觸方式，球磨點(diǎn)-點(diǎn)的磨礦方式，更容易實(shí)現高嶺土的有效剝離去除。

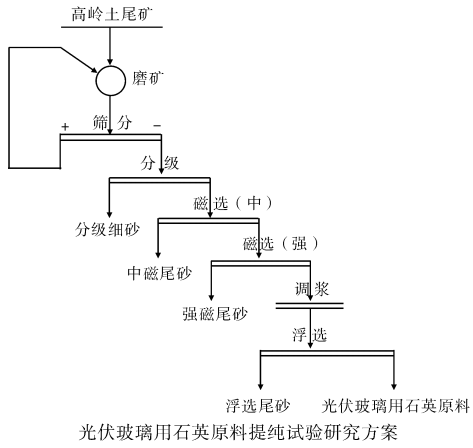

　?。?）福建某高嶺土經(jīng)全粒級采用“磨礦-分級-磁選-浮選”獲得的0.6~0.125mm石英精砂SiO2為99.62%，Al2O3為0.065%，Fe2O3為92×10-6，TiO2含量為0.025%，滿(mǎn)足光伏超白玻璃用低鐵石英原料的質(zhì)量要求。
　?。?）針對石英中含有長(cháng)石及浸染鐵等雜質(zhì)礦物，組合捕收劑（陰離子磺酸鹽類(lèi)捕收劑SDS與陽(yáng)離子胺類(lèi)捕收劑DDA的質(zhì)量比3∶1）中兩者組分之間因產(chǎn)生靜電力或范德華力等產(chǎn)生協(xié)同效應，更有利于實(shí)現其與石英的有效分離。
　　
　　資料來(lái)源：《謝恩俊，林江平，甘國超，等.高嶺土尾礦制備光伏玻璃用低鐵石英砂的提純試驗研究[J].建材世界，2021，42(03):14-17》，由【粉體技術(shù)網(wǎng)】編輯整理，轉載請注明出處！
