造紙鈣的復配產(chǎn)品，通常是指以碳酸鈣組分為主體（＞50%），配比一定比例的其它合成的或天然礦物粉體混合加工制造的造紙專(zhuān)用產(chǎn)品，也包括PCC與GCC的混配加工品。
　　常根據地區可利用的造紙礦物資源特點(diǎn)或充分利用不同種類(lèi)礦物的不同理化特性和價(jià)格差異，相互取長(cháng)補短。以降低產(chǎn)品生產(chǎn)成本和不同造紙工藝與紙張品種的綜合性能要求為目的，用于不同的造紙場(chǎng)合和紙種，獲得更好的性?xún)r(jià)比。
　　造紙鈣復配產(chǎn)品的品種繁多，根據原料來(lái)源和加工特點(diǎn)可分為二類(lèi)：

①天然伴生礦種制品：利用含有較高比例的滑石、白云石、硅灰石、膨潤土等伴生礦種的高白度方解石、大理巖原料制造的復合產(chǎn)品；

②人工復配產(chǎn)品：目前利用的主要礦種或合成無(wú)機粉體有較高白度的伊利石、高嶺土、硅灰石、絹云母、埃洛石、白云石、石膏、膨潤土、沸石、閃石、葉蠟石；合成硅酸鈣、鋁酸鈣、PCC、二氧化鈦、石膏須、合成礦物纖維等。

　　從加工技術(shù)和使用技術(shù)上來(lái)說(shuō)，任何一種具有較高白度、加工成本低、不對造紙生產(chǎn)工藝與紙張產(chǎn)品品質(zhì)造成大的負面影響的天然或合成礦物粉體及有機合成顏料，原則上都可以作為碳酸鈣復配產(chǎn)品的原料。

1、碳酸鈣復配產(chǎn)品的典型生產(chǎn)工藝

（1）基于GCC干法加工的復配產(chǎn)品生產(chǎn)流程


　　可分為混磨-改性-分級法與分類(lèi)研磨-分級-改性法兩種方法，其工藝特點(diǎn)是：

①工藝流程簡(jiǎn)單、投資??；
②300～1250目產(chǎn)品通常多用于造紙填料，1250～2500目產(chǎn)品有時(shí)也可用于底涂級涂料顏料；③混磨法適用于與方解石硬度及超細研磨效應相近的混配礦種；
④不適宜直接生產(chǎn)低磨耗度的造紙超細面涂級產(chǎn)品；
⑤根據造紙生產(chǎn)工藝和紙品種類(lèi)要求，可以有選擇的通過(guò)不同表面化學(xué)改性制造出如：陽(yáng)離子化、柔軟化（纖維狀礦種）、高保留率、雙離子化等改性造紙填料；
⑥分類(lèi)研磨法也可用于閃石、硅灰石等纖維狀礦物原料的加工，但超細研磨設備的選型和改性工藝流程排布有所不同。

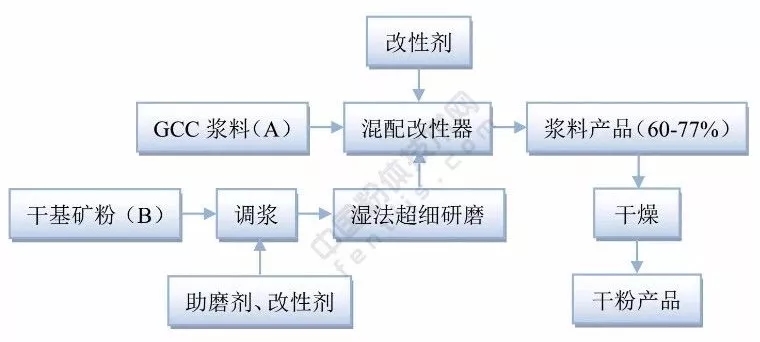

（2）基于GCC濕法加工的復配產(chǎn)品生產(chǎn)流程

　　其工藝特點(diǎn)是：

①適用于具備GCC漿料生產(chǎn)線(xiàn)工廠(chǎng)和低磨耗度的一般品質(zhì)要求產(chǎn)品；
②礦粉B單獨進(jìn)行濕法超細加工，以有效控制產(chǎn)品的粒度分布。超細后的漿料與GCC漿料按比例混合，根據產(chǎn)品要求可同時(shí)加入改性劑制備出填料或涂料級產(chǎn)品；
③該系統不適宜對纖維狀礦種的復配改性。但當省略干基礦粉B的濕法超細研磨工段時(shí)，可將調漿后的纖維狀B漿料直接進(jìn)入混合改性器，最終獲得纖維狀礦種與GCC的復配造紙填料級漿料產(chǎn)品，但這類(lèi)產(chǎn)品通常不適合制造用于低磨耗度要求的造紙填料級產(chǎn)品和用于造紙涂料的產(chǎn)品。

（3）基于PCC的復配產(chǎn)品生產(chǎn)流程


▼基于PCC的復配產(chǎn)品生產(chǎn)流程工藝特點(diǎn)


2、碳酸鈣復配產(chǎn)品表面改性

　　目前適用于造紙復配碳酸鈣顏料的常用改性劑有20多種，其應用原則應根據客戶(hù)對復配產(chǎn)品的用途、使用場(chǎng)合、使用目的的不同精心選擇。錯誤的選擇將對紙廠(chǎng)的應用造成較大的負效應，甚至無(wú)法使用。

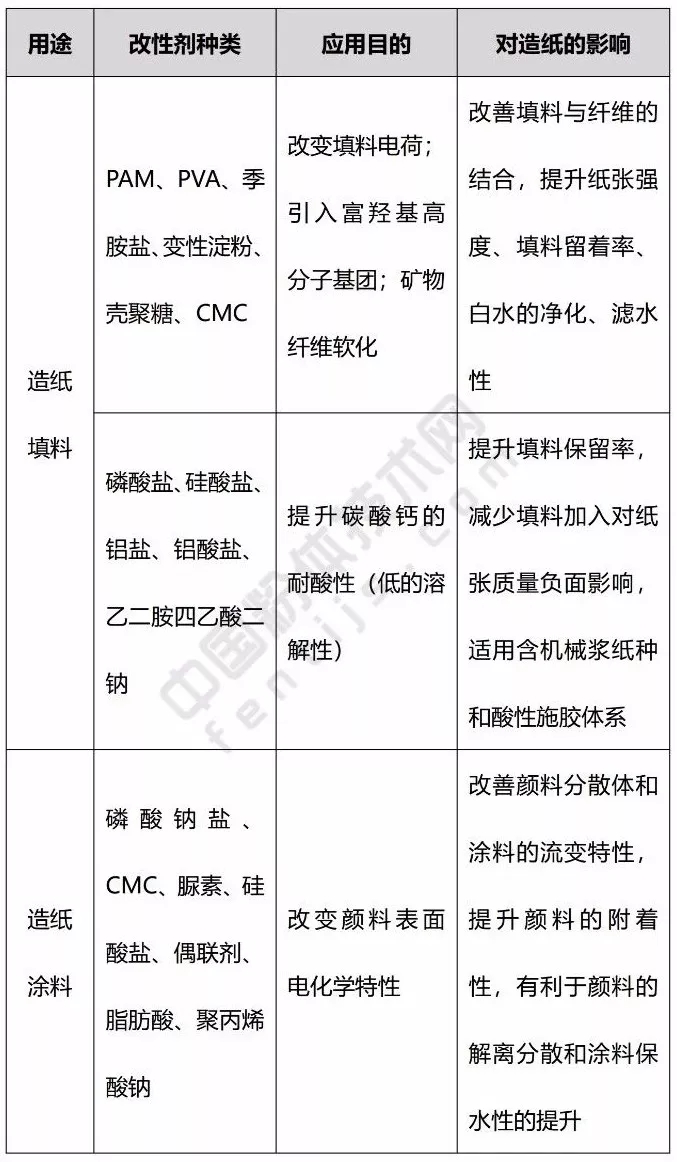

▼常見(jiàn)改性劑的種類(lèi)與應用目的

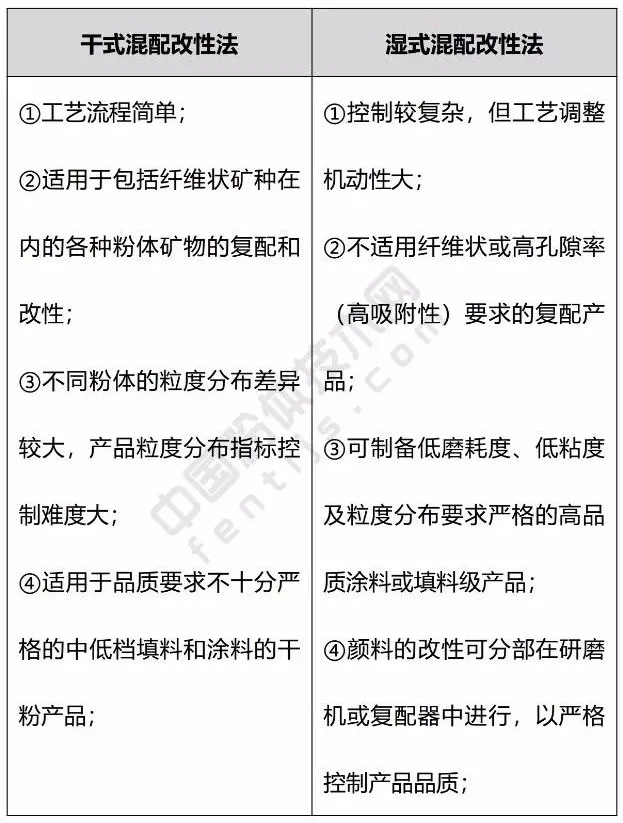

　　碳酸鈣及其復配產(chǎn)品的改性根據工藝的不同可分為干法改性和濕法改性?xún)深?lèi)。濕法改性更適應碳酸鈣及其復配的漿料產(chǎn)品。PCC的改性可以在生產(chǎn)過(guò)程未干燥前進(jìn)行，亦可在碳化過(guò)程同時(shí)進(jìn)行。與GCC的改性，可以在濕法超細研磨過(guò)程或漿料產(chǎn)品儲存罐中進(jìn)行，亦可在配礦器中進(jìn)行。
　　基于碳酸鈣在弱堿性和酸性造紙條件下的易溶解性，采用弱酸鹽或有機高分子物進(jìn)行碳酸鈣及其復配產(chǎn)品的改性，旨在解決造紙酸性施膠條件下的生產(chǎn)操作困難和單一使用碳酸鈣時(shí)含機械漿紙張在堿性條件下易于產(chǎn)生“纖維堿性變黑”效應。
　　改性劑的正確選擇不僅要考慮活化劑與碳酸鈣及其配用顏料粉體的親和混溶性，同時(shí)要考慮助劑與紙漿抄造添加的其它化學(xué)助劑的混溶性，特別是用于涂料體系的改性鈣品與常用涂料的膠料、輔料助劑的配伍效應。

3、碳酸鈣復配產(chǎn)品加工方法與粉碎設備的選擇

　　在眾多的白色天然復配礦種和合成粉體顏料中，如何正確選擇原料和加工方式至關(guān)重要。
　　由于不同礦物粉體的理化特性差異較大，應根據復配原料的硬度、脆性、破碎比、耐溫特性、粒子的表觀(guān)形態(tài)特征與孔隙特性的不同，選擇適合的加工方式和破碎研磨設備，以盡可能的保持原料原有理化特性。

4、碳酸鈣復配產(chǎn)品的應用領(lǐng)域與特點(diǎn)

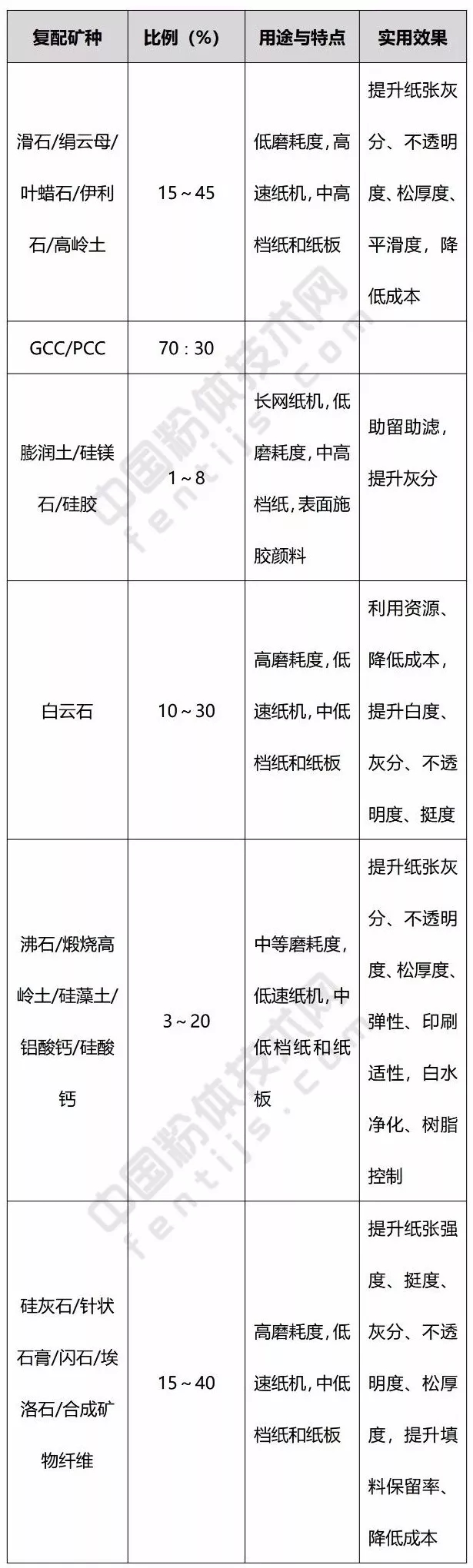

▼造紙復配碳酸鈣填料的應用實(shí)例與特點(diǎn)

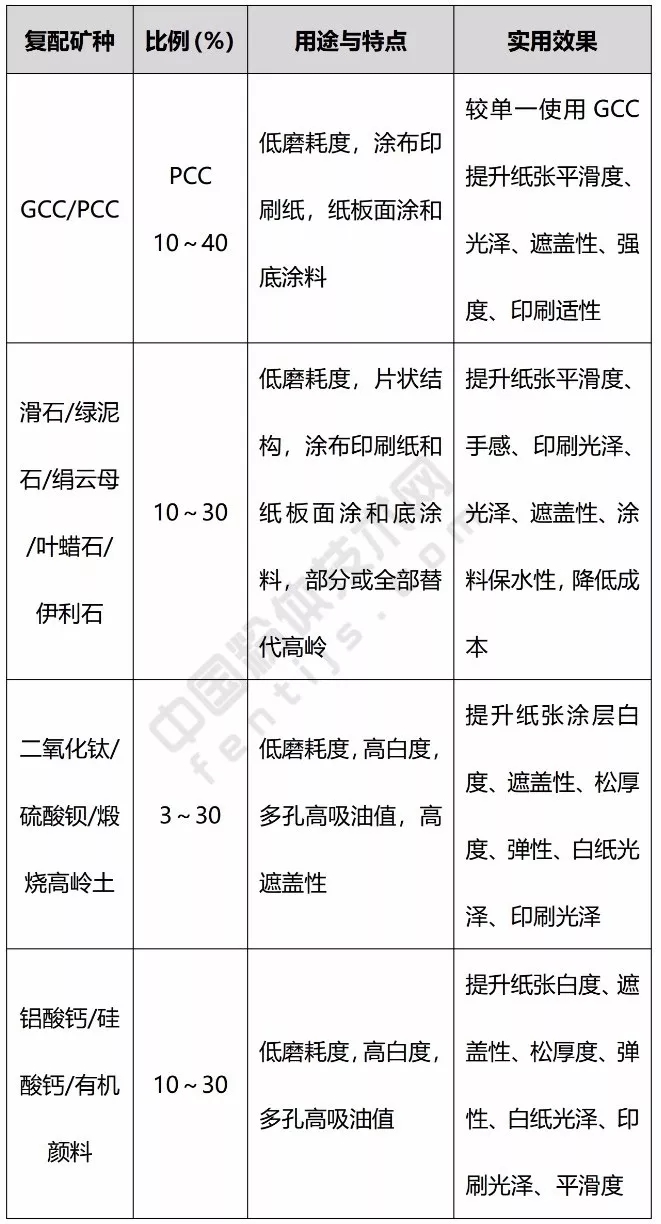

▼復配碳酸鈣用于造紙涂料顏料的應用實(shí)例與特點(diǎn)

無(wú)機粉體表面改性技術(shù)與裝備高級研修班
2019年9月中旬中國地質(zhì)大學(xué)（北京）

掃碼報名


培訓咨詢(xún)


主要培訓內容：

無(wú)機粉體表面改性原理和應用
有機化表面改性
無(wú)機包覆
插層改性
粉體表面改性效果評價(jià)
粉體改性及其在塑料橡膠等領(lǐng)域的應用、生產(chǎn)與應用實(shí)踐
其他培訓內容


來(lái)源：粉體技術(shù)網(wǎng)


更多精彩！歡迎掃描下方二維碼關(guān)注中國粉體技術(shù)網(wǎng)官方微信（粉體技術(shù)網(wǎng)）
