目前，國際上已禁止在摩擦材料中使用石棉纖維，取而代之的材料主要有無(wú)機晶須、天然植物纖維、礦物纖維和有機纖維等。
碳酸鈣晶須具有制備工藝較為簡(jiǎn)單、可操作性強和成本低廉等優(yōu)點(diǎn)，適合于大規模生產(chǎn)，且在使用過(guò)程中不會(huì )造成污染，屬于綠色環(huán)保型材料。而且碳酸鈣晶須具有良好的物理性能、力學(xué)性能、抗熱衰退與熱恢復性能以及較高的耐磨性、耐熱性，除此之外還具有優(yōu)異的高溫摩擦磨損性能。
碳酸鈣晶須在摩擦材料方面的應用研究進(jìn)展：
栗利濤等研究了碳酸鈣晶須在鼓式剎車(chē)片中的作用，并認為當加入碳酸鈣晶須的質(zhì)量分數為15%時(shí)，純酚醛樹(shù)脂基摩擦材料的摩擦磨損性能最好；
李鈞等發(fā)現，當添加碳酸鈣晶須的質(zhì)量分數為5%時(shí)，PP/芳綸漿粕復合材料具有優(yōu)異的耐磨性能、拉伸性能、彎曲性能；
林有希等通過(guò)研究碳酸鈣晶須含量對聚醚醚酮復合材料摩擦磨損性能的影響后發(fā)現，當添加碳酸鈣晶須的質(zhì)量分數為15%時(shí)，復合材料具有最低的磨損量。
1、碳酸鈣晶須增強橡膠基摩擦材料試驗
隨摩擦復合材料的基體材料不同，則碳酸鈣晶須的最佳使用量就不同。采用半濕密煉工藝和熱壓成型方法制備碳酸鈣晶須增強橡膠基摩擦材料，并考察碳酸鈣晶須含量對其力學(xué)性能和摩擦磨損性能的影響。

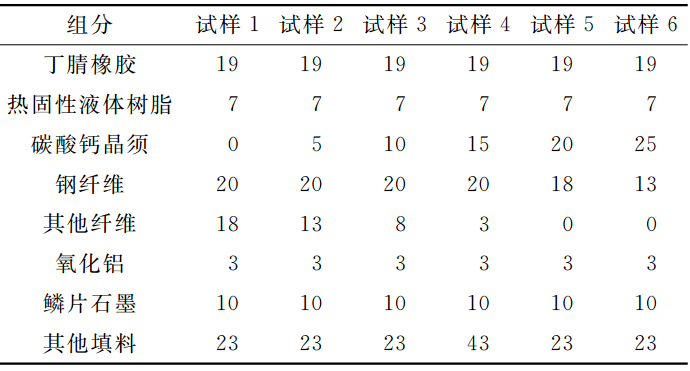

表１ 制備橡膠基摩擦材料的配方（質(zhì)量分數）
2、碳酸鈣晶須對橡膠基摩擦材料性能的影響
?。?）對物理與力學(xué)性能的影響

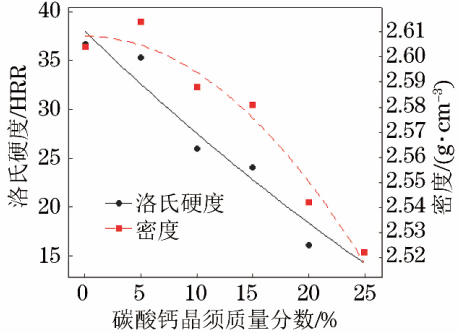

圖１ 碳酸鈣晶須添加量對橡膠基摩擦材料硬度和密度的影響
由圖1可以看出，隨著(zhù)碳酸鈣晶須添加量的增加，橡膠基摩擦材料的硬度呈遞減的趨勢，硬度降低的主要原因是碳酸鈣晶須長(cháng)度僅為20-30μm，且其莫氏硬度較低，隨著(zhù)晶須含量的增加，割裂了鋼纖維、其他纖維與黏結劑之間直接的結合，材料產(chǎn)生孔隙的可能性增大，使得晶須與黏結劑的結合性能下降。
隨著(zhù)添加碳酸鈣晶須的質(zhì)量分數由0增加至25%，橡膠基摩擦材料的密度呈現逐漸下降的趨勢，且碳酸鈣晶須的添加量越大，密度下降的越明顯。這說(shuō)明碳酸鈣晶須的添加量越多，造成的團聚現象越明顯，晶須之間的間隙越大，故而密度越小。

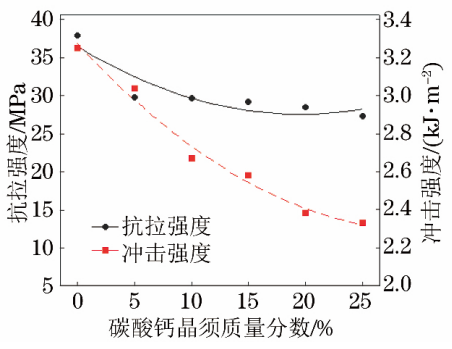

圖2 碳酸鈣晶須添加量對橡膠基摩擦材料抗拉強度和沖擊強度的影響
利用二次回歸方程，對抗拉強度和沖擊強度的試驗數據進(jìn)行擬合。由圖2可以看出，橡膠基摩擦材料的抗拉強度和沖擊強度均隨著(zhù)碳酸鈣晶須添加量的增加而逐漸減小，且抗拉強度的變化比較平穩。
碳酸鈣晶須含量高易造成團聚，這是抗拉強度與沖擊強度隨著(zhù)碳酸鈣晶須添加量增加而減小的原因。隨著(zhù)碳酸鈣晶須添加量增加，其與黏結劑的結合性能降低，造成材料內部的孔隙率逐漸增大，從而使抗拉強度與沖擊強度逐漸減小。因此，改善碳酸鈣晶須的表面潤濕性是提高摩擦材料力學(xué)性能的一種有效方法。
?。?）對摩擦磨損性能的影響

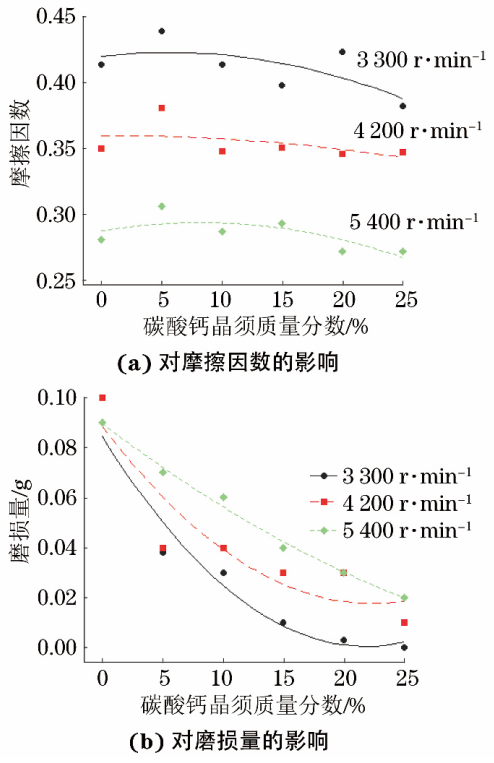

圖3 碳酸鈣晶須添加量對橡膠基摩擦材料摩擦因數和磨損量的影響
由圖3（a）可以看出，當制動(dòng)轉速為3300r/min時(shí)，隨著(zhù)添加碳酸鈣晶須的質(zhì)量分數由0增加至25%，橡膠基摩擦材料的摩擦因數先增大后降低，當質(zhì)量分數為5%時(shí)，摩擦因數達到最大值（0.44）。當制動(dòng)轉速為4200r/min時(shí)，摩擦因數的變化趨勢與轉速為3300r/min時(shí)的基本相同，但曲線(xiàn)的變化更加平緩，當添加碳酸鈣晶須的質(zhì)量分數為5%時(shí)，摩擦因數達到最大值（0.38）。當制動(dòng)轉速為5400r/mm時(shí)，隨著(zhù)添加碳酸鈣晶須的質(zhì)量分數由0增加至25%，橡膠基摩擦材料摩擦因數的變化趨勢與前兩個(gè)轉速下的大致相同，即均隨碳酸鈣晶須添加量的增加而先增大再減小，但從整體來(lái)看，摩擦因數的變化同樣較為穩定。
由圖3（b）可以看出，在不同的制動(dòng)轉速下，隨著(zhù)碳酸鈣晶須添加量增加，橡膠基摩擦材料的磨損量均呈明顯下降的趨勢。高的碳酸鈣晶須含量會(huì )導致樹(shù)脂基摩擦材料整體的密度降低，孔隙度適宜，而氣孔對橡膠、樹(shù)脂等有機原料在高溫下分解出的分子具有吸附作用，加之碳酸鈣晶須本身具有較高的強度和穩定性，所以樹(shù)脂基摩擦材料的磨損量會(huì )隨著(zhù)碳酸鈣晶須添加量的增加而降低。此外隨著(zhù)制動(dòng)轉速增大，磨損量逐漸增大。這是因為隨著(zhù)制動(dòng)轉速增大，摩擦后溫度升高，故工作溫度也是影響材料磨損量的重要因素之一。當溫度達到有機黏結劑的分解溫度時(shí)，橡膠和樹(shù)脂會(huì )出現熱分解、碳化等現象，從而導致摩擦材料的磨損量增大，這種現象也被稱(chēng)作“熱磨損”現象。
由于碳酸鈣晶須屬于單晶材料，其熱分解溫度為640°C，高溫性能穩定，抗熱衰退與熱恢復性能較好，高溫摩擦磨損性能優(yōu)越，故在中高制動(dòng)轉速下的摩擦因數變化十分平穩，這有效解決了摩擦材料的高溫熱衰退問(wèn)題。
對偶件的磨損情況也是摩擦材料研究中需要注意的問(wèn)題。摩擦材料本身的性能優(yōu)異，但若對偶件的磨損過(guò)大也得不償失。由圖4可知，隨著(zhù)添加碳酸鈣晶須的質(zhì)量分數增加至10%及以上，對偶件的磨損量幾乎均低于0.05g，說(shuō)明試驗制備的樹(shù)脂基摩擦材料對偶件的損傷很小。

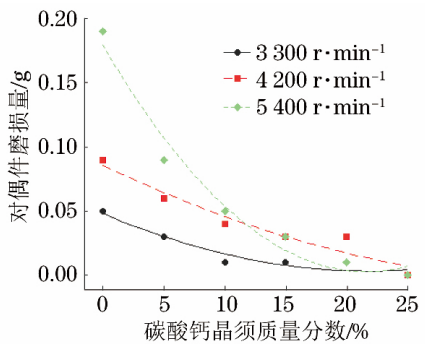

 圖４ 碳酸鈣晶須添加量對對偶件磨損量的影響
通過(guò)對碳酸鈣晶須增強橡膠基摩擦材料的力學(xué)性能和摩擦磨損性能進(jìn)行分析可以看出，當添加碳酸鈣晶須的質(zhì)量分數為15%時(shí)，摩擦材料的綜合性能最好。
?。?）對磨損表面形貌的影響

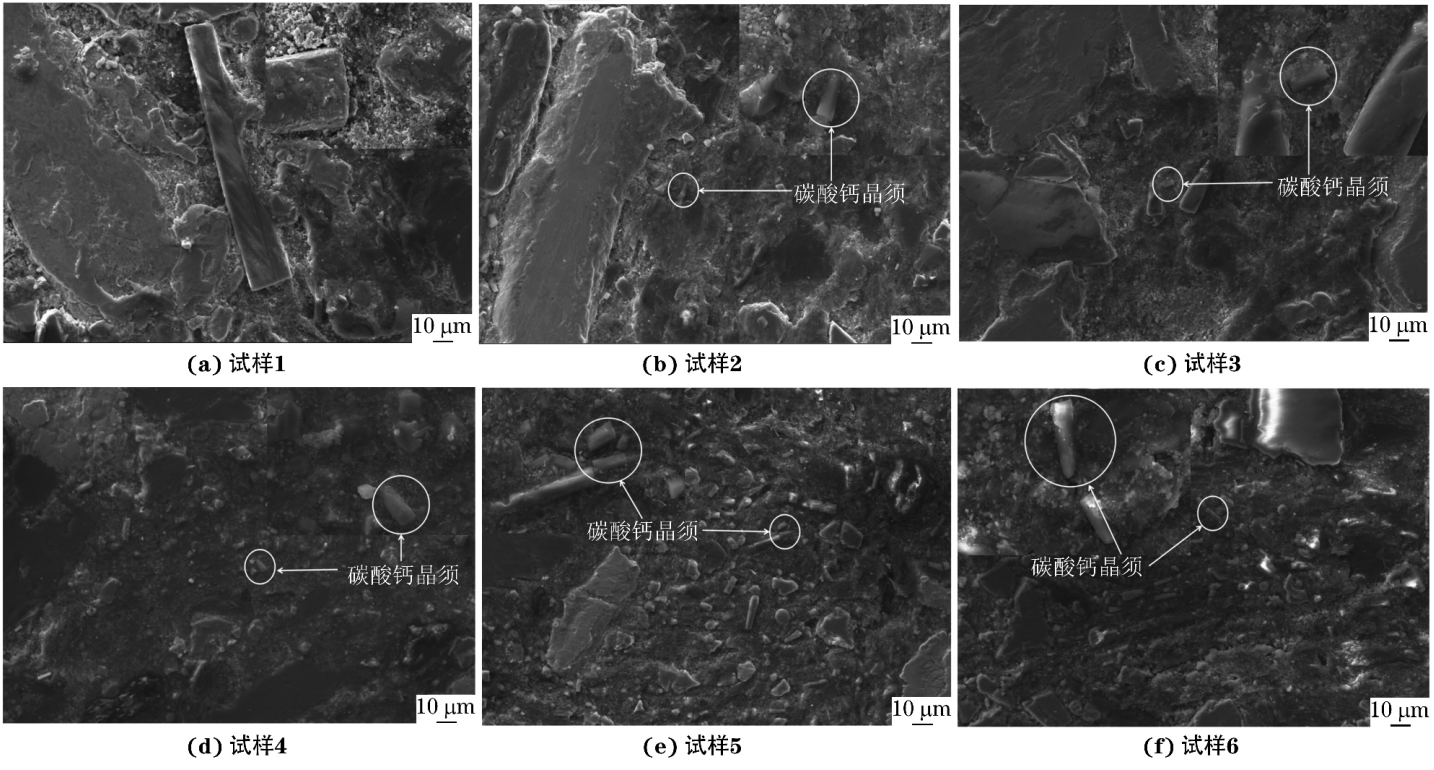

圖5 不同橡膠基摩擦材料試樣磨損后的表面SEM形貌
從圖5中可以看出，碳酸鈣晶須在各試樣中均勻分布，通過(guò)右上角或左上角的局部放大圖可以看到，碳酸鈣晶須與黏結劑之間結合得并不緊密，有較大的空隙。正是由于碳酸鈣晶須與黏結劑之間結合得并不緊密，有空隙，才使得碳酸鈣晶須增強橡膠基摩擦材料的硬度、密度、沖擊強度、抗拉強度等力學(xué)性能與非碳酸鈣晶須增強橡膠基摩擦材料的相比有所下降，而且隨著(zhù)碳酸鈣晶須質(zhì)量分數的增加，碳酸鈣晶須增強橡膠基摩擦材料的力學(xué)性能下降得更大，進(jìn)一步證實(shí)了摩擦材料的性能測試結果。
另外，隨著(zhù)碳酸鈣晶須添加量增大，在摩擦過(guò)程中碳酸鈣晶須裸露出表面的面積相對增大，由于碳酸鈣晶須具有較好的高溫熱穩定性，故而在制動(dòng)過(guò)程中充當了“負荷傳遞”和“裂紋橋接”的作用，提高了摩擦因數的穩定性。
3、結論
?。?）隨著(zhù)碳酸鈣晶須添加量增大，橡膠基摩擦材料和對偶件的磨損量均逐漸減小，摩擦材料的摩擦因數而先增大后降低，當加入碳酸鈣晶須的質(zhì)量分數為5%時(shí)，摩擦因數最大，為0.44；隨著(zhù)制動(dòng)轉速增加，摩擦因數呈下降的趨勢。
?。?）高含量的碳酸鈣晶須導致其與黏結劑之間的結合性能下降，從而使得摩擦材料具有較大的孔隙率，因此隨著(zhù)碳酸鈣含量增加，摩擦材料的硬度、密度、沖擊強度和抗拉強度等力學(xué)性能都有所下降。
?。?）制備的碳酸鈣晶須增強橡膠基摩擦材料的摩擦性能穩定，碳酸鈣晶須的最佳加入量為15%。
資料來(lái)源：碳酸鈣晶須含量對橡膠基摩擦材料性能的影響，作者：文國富，王秀飛，尹彩流等
編輯整理：中國粉體技術(shù)網(wǎng)（未經(jīng)授權，禁止轉載）
更多精彩！歡迎掃描下方二維碼關(guān)注中國粉體技術(shù)網(wǎng)官方微信（粉體技術(shù)網(wǎng)）
|
