鈦酸酯偶聯(lián)劑能與無(wú)機物表面羥基起反應，可使填料得到活化處理。因此在塑料行業(yè)，它經(jīng)常被用于偶聯(lián)熱塑型聚合物和干燥的填料，從而提高填充量，減少樹(shù)脂用量，降低制品成本，同時(shí)改善加工性能，增加制品光澤，提高產(chǎn)品質(zhì)量。紙張的強度主要來(lái)自于纖維素分子間氫鍵的相互作用，應用到造紙中會(huì )得到什么樣的效果呢？
1、改性PCC的制備
在60℃水浴中放置一個(gè)150mL三口瓶，在三口瓶中用50mL去離子水將5g絕干PCC分散均勻，加入一定量的二(三乙醇胺)鈦酸二異丙酯（TBD）偶聯(lián)劑，在300rpm速度下攪拌20min。離心，棄去上清液，用去離子水洗滌沉淀2-3次，將沉淀轉移至烘箱中105℃烘干1h，再轉移至馬弗爐中于550℃鍛燒4h。

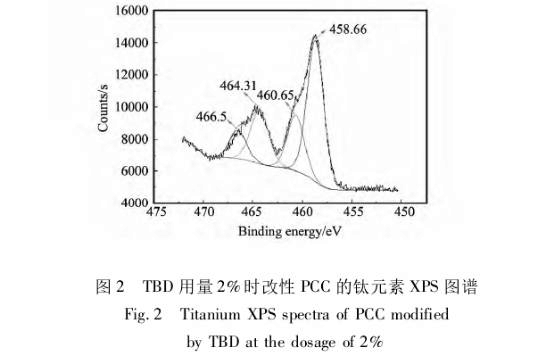

2、XPS圖譜
二(三乙醇胺)鈦酸二異丙酯（TBD）用量為2%時(shí)，改性前后PCC的紅外圖譜圖顯示：改性后，在波數500-700cm-1處有一較明顯的吸收峰，這與二氧化鈦的吸收峰相吻合，可以推測改性物中有鈦的氧化物存在。另外改性物失去了728.73nm處的吸收鋒，推測是由于改性過(guò)程中對碳酸鈣進(jìn)行的處理產(chǎn)生的影響。
3、在造紙中的應用效果

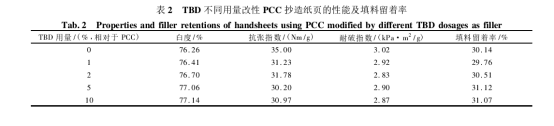

將制備的改性碳酸鈣抄紙，結果如表2所示。隨著(zhù)二(三乙醇胺)鈦酸二異丙酯（TBD）用量的升高，紙張的白度稍有提高，二氧化鈦具有增白的作用，推測是鈦的氧化物在紙張增白中起了一定作用。當改性碳酸鈣加入后，紙張的力學(xué)性能，尤其是抗張指數呈現明顯的下降，這是由于與碳酸鈣相比，鈦酸鈣與纖維間的相互作用比較差的緣故。填料留著(zhù)結果顯示，改性前后，碳酸鈣的留著(zhù)沒(méi)有明顯變化。
4、結論
相比較碳酸鈣與二氧化鈦的高溫(通常高于1000℃)固相合成鈦酸鈣的方法，采用水溶性的鰲合型的鈦酸酯偶聯(lián)劑對碳酸鈣進(jìn)行處理，經(jīng)較低的溫度（550℃）鍛燒，即可以得到鈦酸鈣晶體。
將制備得到的改性碳酸鈣在成紙中應用結果顯示，紙張的白度有一定的改善，但由于包覆層與纖維的相互作用比較差，因此成紙的強度略有下降；填料的留著(zhù)沒(méi)有發(fā)生明顯的變化。
資料來(lái)源：硅酸鹽通報
更多精彩！歡迎掃描下方二維碼關(guān)注中國粉體技術(shù)網(wǎng)官方微信（粉體技術(shù)網(wǎng)）
|
