在乳膠漆生產(chǎn)過(guò)程中，細度是一個(gè)關(guān)鍵的指標，它會(huì )影響到乳膠漆的貯存穩定性、成膜質(zhì)量。所以在生產(chǎn)過(guò)程中，一定要控制好乳膠漆的細度。下面我們以填料的粒徑大小為基準對乳膠漆的細度影響做一實(shí)驗。
首先制作樣品：將適量的分散劑與蒸餾水攪拌均勻后，加入鈦白粉和填料，高速攪拌30 ～ 40 min，使其分散均勻。加入乳液，最后滴加氨水，調節pH 值至8～9，用增稠劑調至適當粘度，出料，即得乳膠漆樣品。
為了考察填料粒徑對乳膠漆顏料漿液細度的影響，本研究分別選取375，1250，2000 目煅燒高嶺土;400， 800，1250 目重鈣; 400，800，1250 目滑石粉作填料。填料用量為乳膠漆總質(zhì)量的15%，攪拌轉速為1 500 r /min，顏料采用25%金紅石型鈦白粉。乳膠漆顏料漿液的細度測試結果見(jiàn)圖1 ～ 圖3。

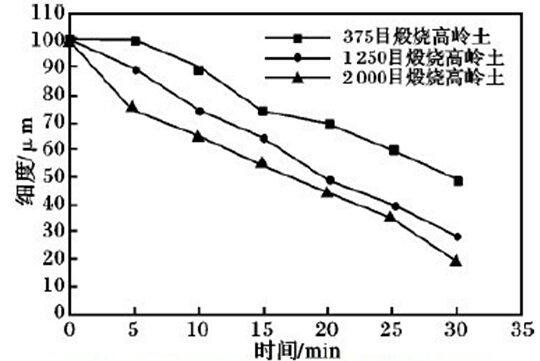

圖1 不同粒徑煅燒高嶺土配置的顏料漿液細度隨分散時(shí)間的變化 由圖1 可知，分散時(shí)間為15 min 時(shí)，分別以375，1250，2000 目煅燒高嶺土作填料時(shí)，顏料漿液細度分別為75， 65， 55 μm; 分散時(shí)間為30 min 時(shí)，漿液細度分別為50， 30， 20 μm。

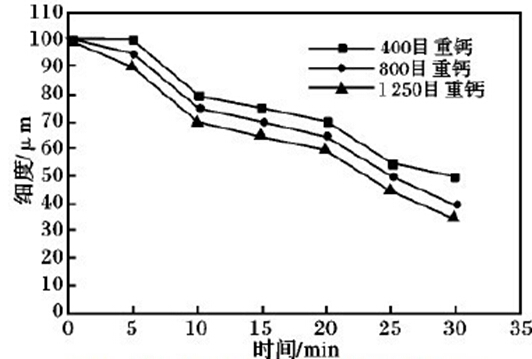

圖2 不同粒徑重鈣配置的顏料漿液細度隨分散時(shí)間的變化 由圖2可知，分散時(shí)間為15 min 時(shí)，分別以400， 800，1250 目重鈣作填料時(shí)，顏料漿液細度分別為75， 70， 65 μm; 分散時(shí)間為30 min 時(shí)，漿液細度分別為50， 40， 35 μm。

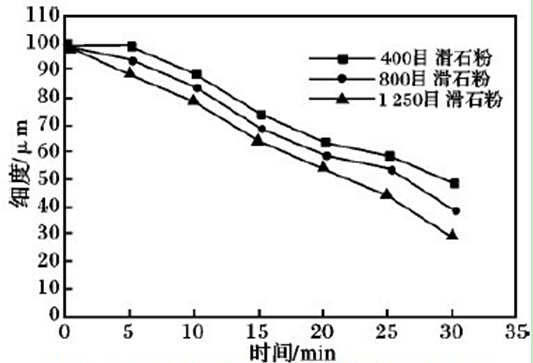

圖3 不同粒徑滑石粉配置的顏料漿液細度隨分散時(shí)間的變化 由圖3 可知，分散時(shí)間為15 min 時(shí)，分別以400， 800，1250 目滑石粉作填料時(shí)，顏料漿液細度分別為75， 70， 65 μm; 分散時(shí)間為30 min 時(shí)，漿液細度分別為50，40， 30 μm。
小結：
由圖1 ～ 圖3 可知，隨著(zhù)填料粒徑的減小，由其配制出的顏料漿液細度在相同的分散時(shí)間內能夠達到的細度越小，達到規定細度所需要的分散時(shí)間越短。這是因為填料粒徑越小，在機械攪拌作用下越容易分散均勻。所以選用較小粒徑的填料有利于縮短乳膠漆生產(chǎn)周期。但填料粒徑太小，團聚力迅速增大，極易發(fā)生聚集而形成沉降，且成本較高; 填料粒徑太大，在乳膠漆漿液中不易分散均勻，會(huì )增大乳膠漆的沉降速度，從而加速沉降和分水現象的發(fā)生。所以，填料粒徑大小選擇也應根據實(shí)際情況確定，目前乳膠漆生產(chǎn)中一般選用1250 目的填料。
?歡迎進(jìn)入【粉體論壇】
更多精彩！歡迎掃描下方二維碼關(guān)注中國粉體技術(shù)網(wǎng)官方微信（bjyyxtech）
|
