導讀：
1. SEM與TEM的不同在于成像電子不同。
2. 二次電子成像很好的反應樣品的形貌。
3. SEM圖中的明暗差別來自何處？— 形貌襯度與成分襯度。
4. 為什么SEM圖更具立體感？— 分辨率固然重要，景深同樣不可忽視。
前幾期內容介紹了透射電子顯微鏡（TEM），本期開始扒一扒TEM的好基友掃描電子顯微鏡（SEM）。
1、SEM與TEM的殊與同？

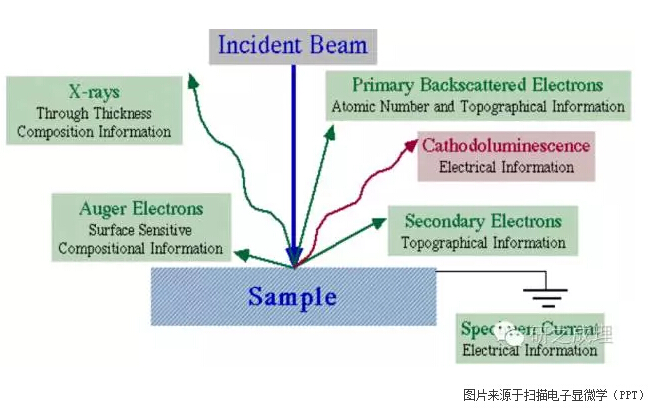

無論是SEM還是TEM，其主要目的都是成像。光與物體作用，使其呈現于人眼；在SEM/TEM中，電子取代光，與物體相互作用，使其呈現于屏幕。高速電子與樣品相互作用后發射出一系列的“電磁波”（如圖1）。
SEM與TEM的不同之處在于收集不同的電子用于成像。SEM收集二次電子和背散射電子；TEM收集透射電子和散射電子。一個不太恰當的比喻：在陽光下，你既可以看到大樹，也可以看到大樹的影子。大樹好比SEM成像；大樹的影子好比TEM成像。顯而易見，影子雖然也能反映大樹的外形，但是大樹原型更加立體，可觀。如圖2所示：
2、SEM的成像原理和基本構造

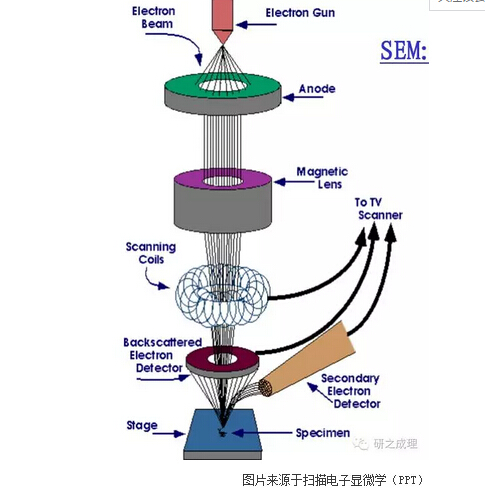

上文中已經提到SEM收集二次電子或者背散射電子成像。二次電子和背散射電子的發射方向都位于樣品的上方，所以SEM的探測器也位于樣品的上方（這也是與TEM一個很大的不同之處）。SEM的整體外形圖和構造圖如圖3和圖4所示。
 SEM中電子從電子槍發射后，被加速、然后通過磁透鏡聚焦，最終以點的形式照射到樣品上。點的寬度與電子槍類型、加速電壓等有關，最細可達到1 nm。逐點掃描并收集二次電子或背散射電子，掃描樣品的同時，顯示屏逐步顯示圖像。圖4中的關鍵部件是電子探測器。目前探測器的種類繁多。根據種類不同，可以區分二次電子和背散射電子。
3、二次電子成像和背散射成像原理與差異

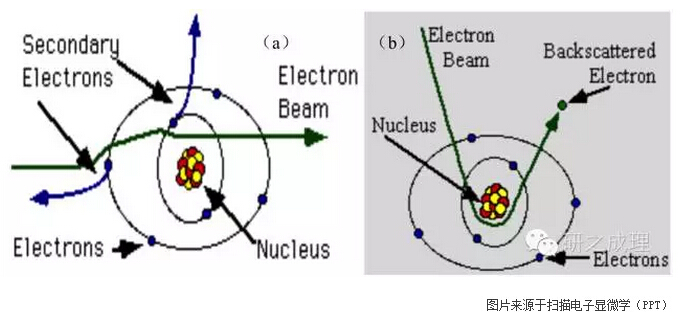

電子進入樣品后，一部分散射、一部分被吸收、還有一部分透射。被散射電子中，角度大而被散射回去的部分稱為背散射電子。這部分電子用于成像就叫背散射成像。背散射有分為兩大類：彈性背散射和非彈性背散射。彈性散射不損失能量，只改變方向。非彈性散射不僅改變方向，還損失能量，如圖5b所示。

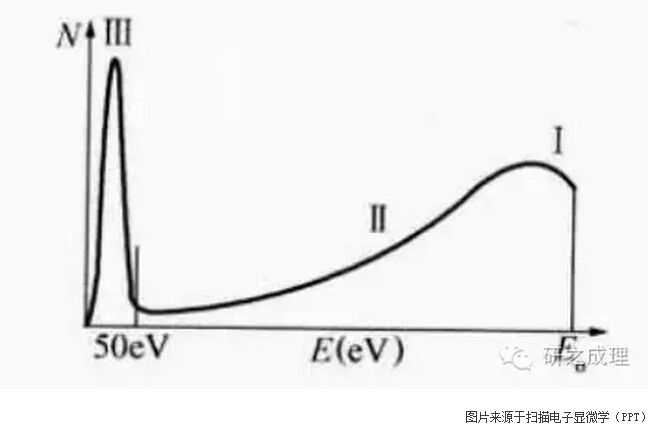

樣品本身的電子吸收能量后，可能發生很多變化。其中原子外層的電子可能被電離，從而逃逸、形成二次電子，如圖5a所示。如果從能量的角度考慮，彈性背散射電子能量最大（等于入射電子能量Eo），非彈性散射電子能量較?。ǚ植挤秶鷮挘?，二次電子的能量最?。?lt;50 ev），如圖6所示。

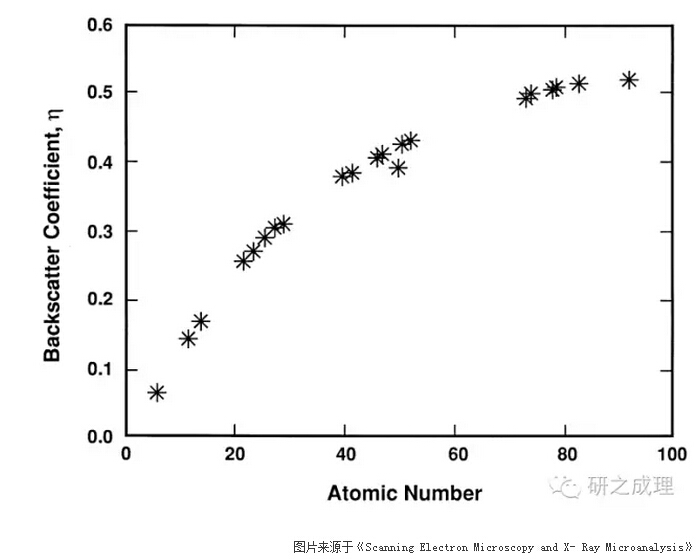

二次電子能量小，樣品中絕大部分二次電子被再次吸收，從而很難從樣品中逃逸出來，只有淺表層原子的二次電子才能逸出。所以二次電子能夠很好的反映材料的形貌，受厚度干擾少。背散射電子同樣可用于成像。因為背散射電子穿透能力強，深入樣品內部，再被反射回來。所以其成像能力沒有二次電子好。但是因為背散射電子的強度和原子質量直接相關（圖7），所以背散射電子可用來區別不同元素。
4、形貌襯度與成分襯度的特點與用處

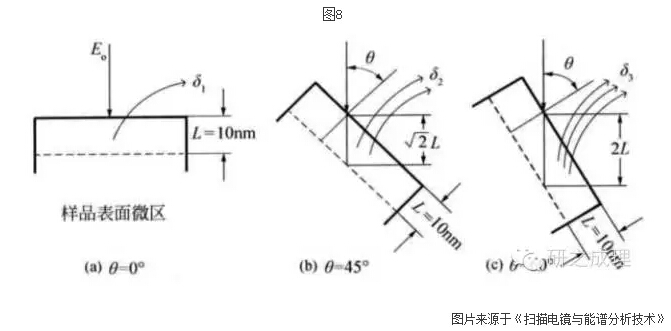

一張SEM圖中，通常會(huì )有些區域暗，有些區域亮。這些亮度的不同主要來自于兩類襯度：形貌襯度和成分襯度。如果是純物質單組份樣品，其SEM圖中傾斜度比較大的側面會(huì )比較亮。以δ表示二次電子的產率，其與傾角成正相關，如圖8所示。這種因為傾角不同而造成的明暗差異稱為形貌襯度。
上文已經提及背散射電子的數量和原子序數有關聯。這一關聯引起了所謂的成分襯度。在同一平面 上，原子序數越大，背散射電子越多，最終的圖像就越亮，如圖9所示。利用這一特點可以判斷樣品內相應區間原子序數的差別，也可進行微區成分分析。
5、為什么SEM圖看起來立體感很好——何為景深？

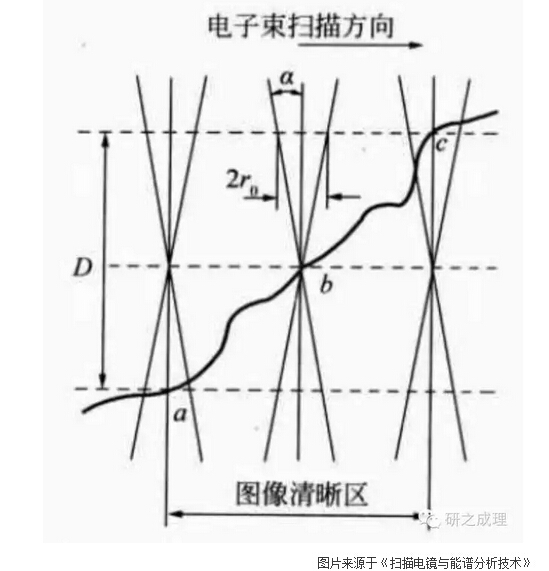

比較SEM圖和普通光學顯微照片或者TEM照片，會(huì )發現SEM圖看上去更具立體感。一個很重要的原因是SEM景深好。對于景深，有明確的定義和解釋?zhuān)唧w請參考《掃描電鏡工作原理和結構》這本書（P24-26頁）。個人理解景深其實就是樣品在豎直方向的成像能力?？梢耘c分辨率比較：粗略的認為分辨率是在水平方向上的分辨能力。景深剛好與分辨率相對應，是豎直方向上的分辨能力（喜歡攝影和玩單反的朋友應該對景深比較了解，請賜教）。圖10中b點為電子束匯聚點，a點和c點分別位于b點的上方和下方。圖中D即為景深。
其中D的表達式如圖11所示：
來源：研之成理
