| 石灰石超細粉碎加工設備性能比較 |
| 來源：中國粉體技術網 更新時間：2015-06-02 11:39:50 瀏覽次數： |
|
| |
（中國粉體技術網/班建偉）在冶金工業中， 石灰作為“造渣劑” 被廣泛應用到燒結、煉鐵、鐵水預處理、煉鋼及爐外精煉等過程中， 主要起到脫硫、脫磷的目的。在不同的冶煉工藝中， 石灰被以不同的形態及方式加入， 對石灰的粒度、活性度等均有不同程度的要求。
高爐煉鐵后， 通過鐵水預處理進一步去除鐵水中的S、P 等雜質， 為提高煉鋼產能發揮積極作用。通常是以向鐵水罐中的鐵水噴吹脫硫復合劑的方式進行脫S。石灰基脫硫劑是以石灰作主要原料， 摻加鎂粉或電石粉等輔料配制而成的。為了更有效的與鐵水反應達到脫硫、脫磷、造渣的目的， 作為主要原料的石灰要求具備： S 含量低（≤0.015%）； 活性度較高（＞350mL）； 粒度控制在0.01~1mm； 表面鈍化， 保證具有良好的延展性、流動性， 克服極易吸潮， 不易貯存和運輸的缺點。另外， 爐外精煉常采用噴射冶金方法噴射石灰粉， 同樣要求石灰粉粒度細且均勻、活性度高、防水化、S 含量低、表面鈍化， 便于貯存運輸。
針對鐵水預處理及爐外精煉等環節對石灰粉的要求， 工藝設計中選用制粉設備加工石灰粉，下面就幾種不同制粉設備的制粉效果進行介紹并加以比較分析。
1 雷蒙磨
雷蒙磨又叫懸輥磨或擺式磨粉機， 是常用的磨細設備， 主要適用于冶金、建材、化工、礦山等礦產物料。粉磨范圍為硬度在莫氏7 級以下、濕度在6%以下的各種非易燃易爆礦產物料。磨制成品粒度范圍（0.125~0.044mm， 即100 目~325目， 個別可達到500 目） 按不同要求進行調節。雷蒙磨結構主要由主機、分析器、風機、成品旋風分離器、微粉旋風分離器及風管組成，
雷蒙磨整機工作原理： 磨機允許的進料粒度的塊狀物料， 經給料設備均勻連續地送入主機內，進行研磨， 研磨后的細粉被鼓風機循環風流帶出，經置于主機上方的分析機進行分級。細度合乎規格的粉料隨風流進入大旋風收集器， 收集后經出粉管排出即為成品。風流由大旋風收集器上端的回風管流入鼓風機， 整個風路系統是封閉循環的，并且大部分是在負壓狀態下流動的。
由于被磨物料中含有水分， 在研磨時蒸發變?yōu)闅怏w以及整個風管中在負壓作用下漏入風管的氣體， 導致循環風路中的風量增加。此項增加的風量， 從鼓風機和主機中間的余風管導入小旋風收集器。隨同風流帶入若干細粉， 經小旋風收集后， 由另一個出粉管排出， 氣體經小旋風收集器上端的排氣管排入大氣中。
雷蒙磨整機結構特征： 立體結構， 占地面積小， 成套性強， 從塊料到成品粉料獨立自成一個生產體系； 成品粉料細度均勻， 通篩率99%， 這是其它磨粉設備難以具備的。傳動裝置采用密閉齒輪箱和帶輪， 傳動平穩， 運行可靠； 重要部件均采用優質鋼材， 耐磨件均采用高性能耐磨材料，整機耐磨性能高， 運行可靠； 電氣系統采用集中控制， 磨粉車間基本可實現無人作業， 并且維修方便。值得注意的一點是， 雷蒙磨對于喂料量比較敏感， 如果喂料不足， 設備未滿負荷運轉， 則會(huì )有較大噪音產生， 且設備主體和設備基礎產生較大幅度的振動。
調研過程中發現， 在使用雷蒙磨制備石灰粉的廠家中， 有的撤掉了1 個懸輥， 有的撤掉了小旋風。究其原因， 主要是： ①原料石灰本身的含水率低， 磨細過程中產生的蒸汽少， 對磨機內氣壓影響??； ②所需成品石灰只要求粒度達到一定范圍（通常＜1mm 達到100%) 即可， 而不要求分級， 細微粉也可作為成品； ③個別的生產廠所在當地對環保要求不高。
2 球磨機

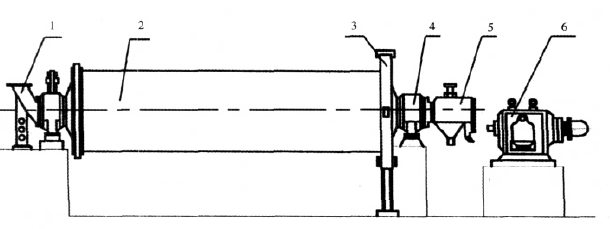

球磨機也是生產中常用的磨細設備。用于磨細各種原料、熟料、廢磚等， 有時將兩種或多種原料共同入磨磨細， 起到既磨細又高度均勻混合相互嵌合的作用。球磨機由磨機主體和傳動裝置兩部分組成，其結構示于圖1。
圖1 球磨機結構圖
在鈍化石灰生產中， 需要配合分級機出料，同時由于球磨機的磨細度通常僅為＜0.088mm 以下， 所以通過分級機后的物料分為兩部分： 一部分滿足更高的細度要求（如＜40μm） 為成品， 直接進入成品倉； 另一部分不能滿足細度要求， 返回球磨機進行二次磨細。此種流程稱之為圈流粉磨， 其優點是減少過粉磨現象， 避免細粉凝聚、粘倉和粘研磨體， 提高粉磨效率、節省能耗等。
3 分級式?jīng)_擊磨
分級式?jīng)_擊磨主要在硬質高嶺土、滑石、石墨、方解石、硅灰石、重晶石、葉蠟石等礦物及中草藥與原料的超細加工工藝中得到廣泛應用，該設備適用于莫氏硬度為5 左右的物料加工。
分級式?jīng)_擊磨的性能特點： ①適用于莫氏硬度5 以下的軟物體； ②粒度范圍比普通的機械磨磨得更細， 并能生產出粒度分布曲線陡峭的產品。
分級式?jīng)_擊磨存在的問題：
A、在除塵器下方的過渡料斗內， 物料有粘壁現象；
B、試驗中系統為開路循環， 即除塵器風機引入的是大氣空氣， 會(huì )使系統內的水分增多。由于冶金石灰的特性， 在實際的生產中， 要求系統采用閉路循環， 避免產品受潮， 并考慮將成品料倉的通風除塵合并到該閉路循環系統中。
4 設備性能比較

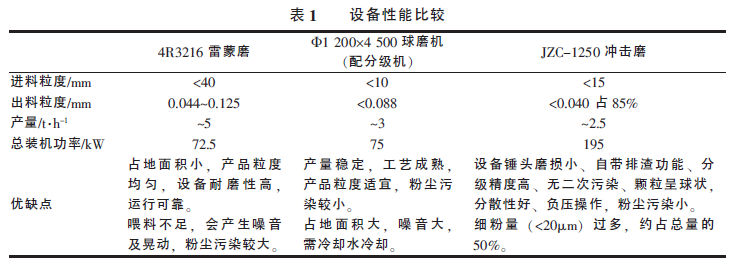

各種粉磨設備各具優缺點， 比較結果見表1。
 5 結論
在石灰工程的石灰粉制備系統工藝設計中，通常選用雷蒙磨制粉， 但在環保要求相對較高的涉外工程中， 該系統的制粉設備則需慎重選擇，通過現場的實際考察及對相關設備的試驗操作，作出了上述設備的性能比較， 以供設計中選用參考。
