| 桂林?zhù)櫝蘎系列擺式磨粉機國內領先 |
| 來源：中國粉體技術網 更新時間：2015-04-16 10:37:05 瀏覽次數： |
|
| |
（中國粉體技術網/班建偉）Ｒ系列擺式磨粉機，原名懸輥式磨粉機，又稱為雷蒙磨、雷蒙磨粉機、環輥研磨機、擺輪式研磨機，是一種以環、輥碾磨結合氣流篩選、氣力輸送形式的制粉設備。具有干法連續制粉，粒度分布集中、細度連續可調、結構緊湊等特點，通過送入熱風，還可作為磨細與干燥的聯合設備。
雷蒙磨廣泛用于建材農業、金化、造紙、醫藥、食品、能源等作業磨碎莫氏硬度7級、濕度６％以下，若采用熱風，可磨碎濕度達１０%-１２％的非易燃易爆物料，如土類：粘土、瓷土、膨潤土、菱苦土、陶土、礬土；非金屬礦石：石膏、滑石、石墨、瑩石、方解石、沸石、石灰石、重晶石、磷灰石、硅灰石、長石、石英；金屬氧化物類：錳鐵礦、鉻鐵礦、鈦鐵礦、氧化鈦、鋁礬土； 化工合成物類：焦碳、石油焦、碳化硅、硫酸鋇、鉛鋅礦等。
桂林?zhù)櫝蘎系列磨粉機采用先進的新技術進行了更新?lián)Q代，該產品的各項技術指標大幅度提高，主要技術指標處于國內領先地位，已形成2R2713、3R3220、4R3216、4R3216、4R3220、5R4119、5R4121、5R4123、6R5125磨粉機系列產品。該產品適用于粉磨石灰石、方解石、活性炭、滑石、白云石、鈦白粉、石英石、鋁礬土、大理石、長石、重晶石、螢石、石膏、鈦鐵礦、磷礦、陶土、石墨、粘土、高嶺土、輝綠巖、煤矸石、硅灰石、熟石灰、鋯英砂、膨潤土、錳礦等莫氏硬度7級以下，濕度在6%以?xún)鹊母鞣N非易燃易爆物料，成品細度可在0.18-0.038mm（80-400目）之間任意選擇。
 產品優勢
1.重要部件均采用加厚優質鋼材，耐磨件均采用高性能耐磨材料，整機耐磨性能高，運行可靠。
2.電器系統采用集中控制，磨粉車間基本可實現無人作業，并且維修方便。
3.優化配置管道、風機系統、降低風阻及管壁磨損，確保產量穩定提高。
4.可根據物料或用戶的特殊需要靈活配置傳動系統，保證系統在最佳狀態下運行。
工作原理

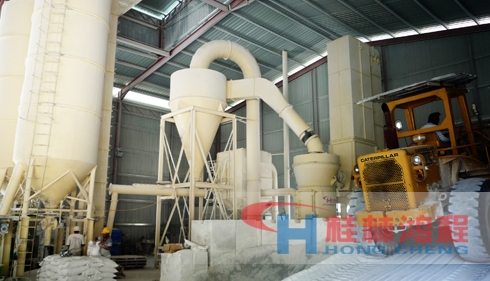

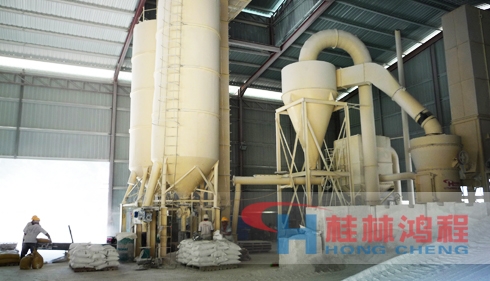

磨粉機整機工作原理：大塊狀礦石原料經顎式破碎機破碎到所需粒度后，由提升機將物料送至儲料斗，再經給料機將物料均勻定量連續地送入主機磨室內進行研磨，粉磨后的粉子被風機氣流帶走，經選粉機進行分級，符合細度的粉子隨氣流經管道進入旋風集粉器內，進行分離收集，再經出粉管排出即為成品粉子。氣流再由旋風集粉器上端回風管吸入引風機。本機整個氣流系統是密閉循環的，并且是在負壓狀態下循環流動的。
設備結構：

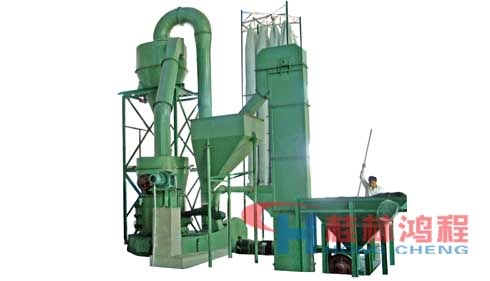

雷蒙磨主要由給料機、儲料斗、主機、篩分系統、鼓風機、旋風收集器、管道裝置、除塵器、電控系統等組成; 我廠設計生產的設備系統部件型號多樣，科學合理的組合，明顯提高設備的整體性能。其中主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼及電機組成。輔助設備有顎式破碎機 、畚斗提升機等用戶可以根據現場情況靈活選擇。
技術優勢：
采用高精度分級系統，分級效率高，同等動力下成品產量提高30%。
成品粉子細度均勻，通篩率99%，這是其它磨粉設備難以具備的。
傳動裝置可采用密閉齒輪箱或雙電機傳動；傳動平穩，運行可靠。特別是皮帶傳動結構簡單，維護方便。
重要部件均采用優質鋼材，耐磨件均采用高性能耐磨材料，整機耐磨性能高，運行可靠
電氣系統采用集中控制，磨粉車間基本可實現無人作業，并且維修方遍。
優化配置管道、風機系統、降低風阻及管壁磨損、確保產量穩定提高。
可根據物料或用戶的特殊需要靈活配置傳動系統、保證系統在最佳狀態下運行。
 產品技術參數
參數
機型 |
進料尺寸
（mm） |
成品粒度
（目） |
中心軸轉速
（r/min） |
產量
（t/h） |
磨環內徑
（mm） |
磨輥
（個） |
磨輥直徑
（mm） |
磨輥高度
（mm） |
總功率
（kw） |
總重量
（t） |
安裝尺寸
（mm） |
| 2R2713 |
≤15 |
80-400 |
180 |
0.3-3 |
780 |
2 |
270 |
130 |
46 |
5.5 |
5490×3875×5530 |
| 3R3220 |
≤25 |
80-400 |
140 |
1-5.5 |
970 |
3 |
320 |
200 |
85/92 |
14 |
7676×4931×8345 |
| 4R3216 |
≤25 |
80-400 |
140 |
1-5.5 |
970 |
3-4 |
320 |
160 |
85/92 |
14.2 |
7676×4931×8345 |
| 4R3218 |
≤25 |
80-400 |
140 |
1-5.5 |
970 |
3-4 |
320 |
180 |
85/92 |
14.5 |
7676×4931×8345 |
| 5R4119 |
≤30 |
80-400 |
105 |
2-10 |
1270 |
3-5 |
410 |
190 |
165/180 |
28 |
11025×7300×11095 |
| 5R4121 |
≤30 |
80-400 |
105 |
2-10 |
1270 |
3-5 |
410 |
210 |
165/180 |
28.5 |
11025×7300×11095 |
資料來源：桂林?zhù)櫝痰V山設備制造有限責任公司
