一、生產工藝設計
根據您對方解石產品的質量要求：1000目，100000t/a，為超細方解石選擇了工藝制備系統，以實現最終產品的粒度要求。具體如下：
方解石原料經破碎機粉碎，粉碎后原料由提升機送入SLVTM411型超細微粉磨進行磨粉，超細微粉磨將物料磨成1000目的干粉顆粒。干粉顆粒經除塵器收集后進入儲料倉。
整套方解石超細粉末系統最終產量21t/h，耗電40度/噸。該生產線是目前國際最節能，介質磨耗最小，最終產品活性最高，科技自動化水平最高的微粉生產線。該生產線是我公司與設計院聯合研發的專利技術產品，目前已廣泛應用超細粉末的生產。
二、生產線配置：
此段為超細方解石生產線為第一段配置，具體配置如下：

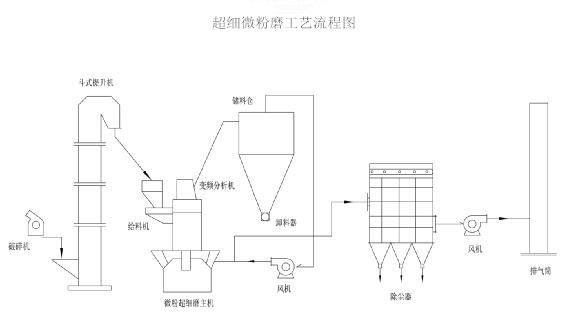

SLVTM型微粉超細磨機的全套配置（見下圖）為： 錘式破碎機、斗式提升機、儲料倉、給料機、SLVTM型微粉超細磨機、變頻分析機、旋風集粉器、脈沖除塵系統等。
三、超細微粉磨機產品介紹：

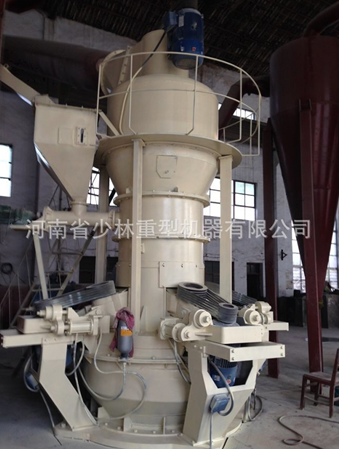

SLVTM微粉超細磨機是消化吸收國外技術設計的新型設備，它通過帶有壓力的磨輥滾壓在旋轉磨盤上的物料（0～15mm）,進行碾磨達到相應的細度（325～3000目）。主要技術體現在磨輥、磨盤與物料的充分接觸及分級系統的分級精密度。相同供礦條件和產品粒徑細度條件下，產量是現有雷蒙磨機的三倍；相同供礦條件和產量要求下，細度超過三環中速磨粉機500目以上；相同供礦條件、細度、產量要求下，電耗是氣流對撞粉碎機的50%。該機是目前科技含量最高、產量效率最強、節能降耗最明顯的首選產品，超越了濕式攪拌磨機的細度指標。適用于冶金、化工、造紙、涂料、陶瓷、陶粒砂、氧化鋁、耐火材料等非金屬礦行業粉體材料的超細粉磨。
該磨機集粉磨、選粉、烘干功能于一體。由于它與球磨、雷蒙磨等其他粉磨設備相比具有高效節能、粉磨效果高、磨耗小、烘干功能具備，產品粗細度調整方便 、粒度均勻、化學成分容易控制、噪音低、粉塵少、金屬磨耗小、操作簡單、易損件更換方便 、系統工藝流程簡單、占地面積小、綜合經濟效益好等優點。所以超細磨越來越得到粉體加工行業的重視，并在碳酸鈣、石英、熒石、方解石、膨潤土、電解石、滑石、高嶺土、伊利石、磷礦石、石膏粉、鋯英砂、氧化鋅、金屬硅等項目已得到廣泛應用。
SLVTM微粉超細磨機的科技創(chuàng )新性在于：電動機通過減速機帶動磨盤轉動同時，又和電動機通過皮帶牽動齒輪帶動增加液壓的磨輥共同轉動，物料從進料口落在磨盤中央，同時熱風從進風口進入磨內，在離心力作用下，物料向磨盤邊緣移動，經過磨盤上的環形槽時受到碾壓及剪切而粉碎，粉碎后的物料在磨盤邊緣被風環處高速氣流帶起，大顆粒直接落到磨盤上重新粉磨，氣流中的物料經過分級機時，在旋轉轉子的作用下，粗粉落在磨盤上重新粉磨，合格細粉隨氣流一起出磨，在收粉裝置中收集，即為產品。含有水份的物料在與熱氣體的接觸過程中被烘干，達到所要求的產品水份。氣流做循環過程中，少量的多余氣體連同成品中的較輕的雜質被系統中的支路收塵器收集處理。從而形成了一個相當科學先進的工藝過程。
四、超細微粉磨機技術優勢：
SLVTM型微粉超細磨機是我公司根據 20 多年的磨機生產經驗，吸收國內外磨機生產廠家的優點，經過多次充分考察、研究、試驗而開發出的高效低成本的新型超細粉加工設備。它是先進技術的結晶，是國際上超細粉加工領域替代傳統磨粉機的最新產品，一致評定為國內領先技術產品。
SLVTM型微粉超細磨機的產品優點：
1、運行成本低：粉磨效率高、電耗低，和球磨機、雷蒙磨等其他粉磨設備相比減少了40-50%的耗電量。磨耗少、輥套、襯板用特殊材質，使用壽命長，減少了產品的金屬污染，降低了運行成本，可裝備有外部循環裝置，能進一步降低電力消耗，提高產品精度。
2、建設費用低：微粉超細磨機和球磨系統相比占地面積可減少約50%，建設費用減少約70%，由于集破碎、干燥、粉磨、分級輸送于一體，系統簡單，因此建設費用低廉。
3、運行容易可靠：裝備有自動控制裝置，可實現遠程控制，操作簡單容易。裝備有防止輥套和磨盤襯板之間直接接觸裝置和減震彈簧，不會(huì )出現破壞性劇烈震動。
4、維修方便 ：通過檢修油缸滑動車架，輥套、耐磨內環在很短時間就能更換。
5、公害少：振動小噪音低，系統屬負壓運行，無粉塵外溢。
6、產品質量穩定：物料在磨內停留時間短，易于對產品粒度及化學成分的檢測和控制，本機帶有高精度分級機，對325目至3000目產品進行分級，分級精度高，切割粒精準，產品質量穩定。
7、保證外在加入鐵含量比例最小化：內部接觸面和分級機葉輪、管道采用隔絕耐磨保護，磨環、磨輥采用超硬抗壓耐磨材料，幾乎沒有外在鐵。
SLVTM411型微粉超細磨機規格、技術參數表：
規格
目數 |
產量 (t/h) |
入磨物料粒度 |
入磨物料水分（%） |
粒徑分布d97（um） |
平均粒度d50(um) |
整機功率 |
| 400 |
8.5-10 |
0-15 |
<10 |
35 |
8.1 |
310 |
| 600 |
7.5-9 |
0-15 |
<10 |
23 |
5.2 |
310 |
| 800 |
6.5-8 |
0-15 |
<10 |
19 |
4 |
310 |
| 1000 |
4.5-5 |
0-15 |
<10 |
15 |
3 |
310 |
| 1250 |
3.5-4 |
0-15 |
<10 |
12 |
2.4 |
310 |
| 1500 |
2.5-3 |
0-15 |
<10 |
10 |
1.8 |
310 |
| 2000 |
2-2.5 |
0-15 |
<10 |
7.5 |
1.3 |
310 |
SLVTM411型微粉超細磨機整機功率配置
| 配置 |
除塵器 |
分析機
變頻可調 |
風機
變頻可調 |
主機 |
磨頭
變頻可調 |
加料 |
卸料 |
破碎 |
提升機 |
功率
(kw) |
11 |
30 |
75 |
75 |
4×15=60 |
1.5 |
1.5 |
22 |
3 |

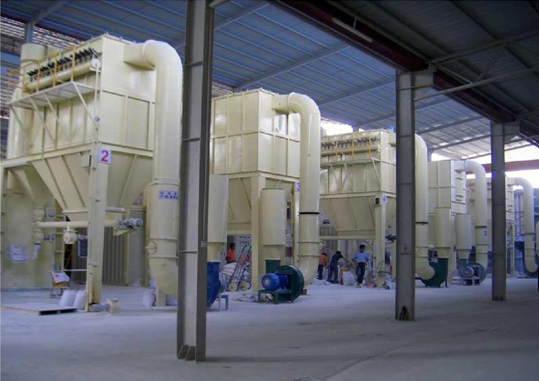

客戶現場實例：
