引言
填料是乳膠漆的重要組分，最早用于乳膠漆中是為了增加涂料體積，起填充作用，降低乳膠漆成本。隨著(zhù)粉料深加工技術(shù)的發(fā)展，填料經(jīng)過(guò)改性和精制，具有了許多其它功能。
在配方設計過(guò)程中，通過(guò)填料的合理搭配可以改善乳膠漆的很多性能：（1）能有效降低乳膠漆的光澤；（2）能夠提高乳膠漆的硬度、耐磨性和抗拉伸強度；（3）可改善乳膠漆的白度，提高乳膠漆的黏度，提高抗沉降性；（4）在高PVC（顏料體積濃度）乳膠漆中可提高乳膠漆的干膜遮蓋力；（5）可提高乳膠漆的固含量和漆膜豐滿(mǎn)度，改善乳膠漆的施工性能；（6）可降低VOC（揮發(fā)性有機化合物）含量；（7）可改善乳膠漆的耐擦洗性、耐沾污性和耐老化性等。
1 填料的性能

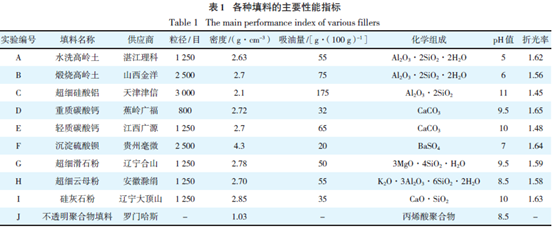

乳膠漆常用的填料有水洗高嶺土、煅燒高嶺土、超細硅酸鋁、重質(zhì)碳酸鈣、輕質(zhì)碳酸鈣、滑石粉、沉淀硫酸鋇、絹云母粉、硅灰石粉及最新的不透明聚合物填料等。本實(shí)驗中所用填料的主要性能指標見(jiàn)表1。
2 實(shí)驗方法

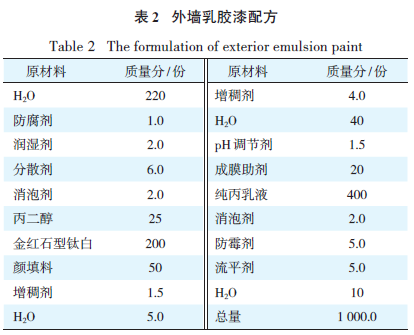

為了讓讀者更清楚地看到填料對乳膠漆具體性能的影響，筆者采用了常見(jiàn)的中等PVC 外墻乳膠漆配方（表2）。
3 執行標準和測試結果

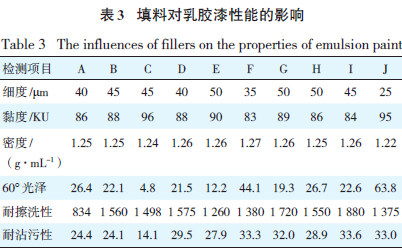

試板的狀態(tài)調節和實(shí)驗的溫濕度：GB 9278—88 ；細度：GB 1724—79 ；黏度：GB 9269—88 ；對比率：GB 9270—88；密度：ASTM D 1475—85；光澤：GB 9754—88 ；耐擦洗性：ASTM D 2486—96 ；耐沾污性：GB 9755-2001 附錄A ；耐老化性：GB 1865—88。測試結果見(jiàn)表3。

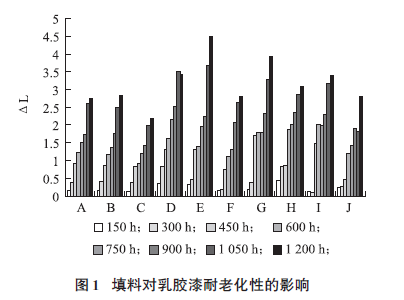

外墻乳膠漆的質(zhì)量除取決于各項物理性能指標外，用戶(hù)更關(guān)心的是其保護作用，也就是外墻乳膠漆的使用壽命，這就要求外墻乳膠漆漆膜具有良好的抵抗自然氣候的破壞作用。檢驗方法有自然曝曬法和人工加速老化法。本實(shí)驗采用人工加速老化法，選用紫外線(xiàn)碳弧燈，測試了粉化和變色2 項指標。經(jīng)過(guò)1 200 h 測試，所有試樣都未出現粉化現象，其變色情況如圖1 所示。
4 結語(yǔ)
（1） 由于填料深加工技術(shù)的發(fā)展，使填料的細度和粒徑分布都較好，分散性得到了很大提高，經(jīng)直接高速攪拌即可達到乳膠漆的細度要求。
（2） 填料的化學(xué)結構和吸油量對乳膠漆的黏度和光澤有很大影響。吸油量越大，黏度越高，光澤越低。合成填料比天然填料更易消光。片狀結構和針狀結構的填料比球形結構的填料更易消光。
（3） 片狀結構和針狀結構的填料比球形結構的填料耐擦洗性更好。
（4） 耐沾污性主要與乳液的性質(zhì)和用量有關(guān)，與填料的關(guān)系不大。片狀結構和針狀結構的填料比球形結構的填料耐沾污性差。
（5） 填料對耐老化性的影響主要由填料本身的化學(xué)性質(zhì)決定，但相同化學(xué)性質(zhì)的填料，天然比人工合成的填料耐老化性好。添加不透明聚合物填料可以提高早期耐老化性。
本文作者：胡中源 鄒 鵬 （ 北京展辰化工有限公司，101105）
?歡迎進(jìn)入【粉體論壇】
更多精彩！歡迎掃描下方二維碼關(guān)注中國粉體技術(shù)網(wǎng)官方微信（bjyyxtech）
|
