| 高效節能除塵神器：靜態清灰袋式除塵器的技術特點介紹 |
| 來源：中國粉體技術網 更新時間：2015-01-23 10:10:55 瀏覽次數： |
|
| |
（中國粉體技術網/班建偉）靜態清灰袋式除塵器是世界上首創(chuàng )的分室離線反吹、靜態清灰的外濾式高氣布比袋式除塵器。是達到國際領先的新一代袋式除塵器技術。靜態清灰袋式除塵器是已知結構最簡單、占地面積最小、故障點最少、檢修維護工作量最小、運行維護費用最低、清灰壓力最低、濾袋受沖擊、磨損、氧化最輕，濾袋壽命、除塵效率更有保證，設備可靠性更高、控制操作最為簡單的袋式除塵器。在呼和浩特熱電廠，與德國袋式除塵器的同臺競技之中，充分證明了中國技術的水平。
實際平均排放濃度10.4mg/Nm3，達到了袋式除塵器較高的處理水平，這在由靜電除塵器改造成的袋式除塵器上實現更加難能可貴。
（1）適合對靜電除塵器進行改造。應用該專利技術，對已進行多次改造、并經多位權威專家確認無法達標的靜電除塵器，改造成袋式除塵器獲得成功。
（2）配套用高耗能設備的大量減少，使該種除塵器節能效果顯著,運行費用大為降低。以600MW機組為例，與五電場靜電除塵器相比，降低功耗約61%。
（3）獨創(chuàng )的濾袋-袋籠-自動張緊裝置的平直式濾袋結構，使濾袋被高密度袋籠支撐并自動適度張緊，過濾時表面保持平直，不向袋籠方向產生凹陷，因此具有其他袋式除塵器所不具備的優勢：50%以上的粉塵靠自重自然滑落，從而使清灰間隔時間達到2小時左右。
（4）濾袋靜態工作。不僅實現了靜態過濾，而且實現了靜態清灰。首次將氣化清灰技術應用于袋式除塵器的清灰，清灰過程中濾袋基本沒有振動和變形，改變了袋式除塵器技術領域中，動態清灰理論一統天下的地位；為提高濾袋使用壽命創(chuàng )造了條件。
?。?）微壓清灰，有利于提高濾袋使用壽命，除塵器占地面積最小。
本專利技術由于采用平直式濾袋結構，使用引風機出口相對于除塵器僅有3000Pa（0.03kg/cm2）壓力的凈化煙氣清灰，即可實現良好效果。由此帶來了一系列好處：清灰氣流對濾袋沖擊小、有利于提高濾袋使用壽命；可使用扁形濾袋，除塵器占地面積最??；清灰氣流與被處理煙氣無溫差，且含氧量低（空氣含氧量為21%，凈化后的煙氣含氧量為8%），也有利于提高濾袋使用壽命。
（6）采用了獨創(chuàng )的環鏈反吹機構，極大改進、簡化了袋式除塵器的清灰系統，大量減少了設備故障點、檢修維護工作量和零部件更換維護費用，顯著提高了設備可靠性。比其它袋式除塵器、靜電除塵器均能節約大量設備維護費用。
清灰系統還取消了反吹風機（只設置備用增壓風機），只靠引風機出口與除塵器凈氣室間的壓差進行凈化煙氣反吹清灰。不但氣源可靠性更好，而且進一步減少了故障點，降低了功耗，從而使這種低能耗、少維護型袋式除塵器的技術水平又向前邁進了一步。備用增壓風機僅在除塵器超負荷時使用。
（7）該專利技術實現離線清灰功能的分室技術獨特，分室數量多。
使清灰風量消耗很少，系統整體風量波動很小，更有利于鍋爐的正常運行。還降低了濾袋檢漏工作的難度。在過濾面積相同的前提下，由于該種袋式除塵器濾袋的總數僅為脈沖袋式除塵器的60%左右，明顯減少了濾袋故障點的數量；而且分室數量至少為脈沖袋式除塵器的3倍以上，因此每個袋室內僅有20條左右濾袋，極大方便了檢漏工作。

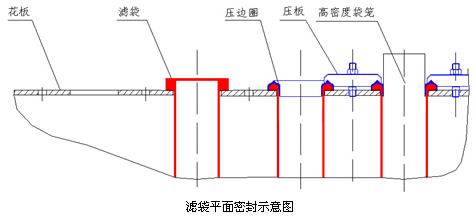

（8）開發出了零泄漏的扁形濾袋袋口平面密封結構新技術。
不但因此實現了袋口零泄漏，還以最簡單、合理的結構實現濾袋自動張緊，并可保證在安裝袋籠時濾袋不被劃傷，起到護圈作用。
該專利技術從而實現了旁路安全閥、花板、袋口3個零泄漏，使該種除塵器真正體現了過濾除塵機理的優勢，實現更高的除塵效率。
（9）創(chuàng )新了粉塵預涂裝置、凈氣室觀察窗裝置、緊急噴水降溫系統 。極為簡單的結構與使用方式，使粉塵預涂工作完成起來輕松迅速，效果良好。
凈氣室觀察窗長期接觸煙氣可能出現腐蝕問題，將影響觀察效果。本技術研制的新式觀察窗，能較好解決這一問題。
在袋式除塵器過流煙氣溫度急劇升高時，緊急降溫系統如不能及時啟動，會(huì )對濾袋造成災難性的后果，這在最新引進的國外先進設備上也有深刻教訓。我們首創(chuàng )的新型緊急降溫系統，在此方面有更好的可靠性。
（10）產品易于大型化，并可實現“滿負荷不停機切換檢修”。
袋式除塵器的大型化，主要受設備故障點的數量、多單臺并聯組合的閥門技術制約。國內多數企業應用的中高壓清灰脈沖袋式除塵器技術，由于設備清灰系統構成十分復雜，采用大量脈沖閥等部件，在制造小型袋式除塵器時故障點已經很多，因此難于大型化。
本專利技術由于原理的創(chuàng )新，使設備構成極為簡化，基本不存在故障點。清灰系統唯一一種部件——靜態清灰環鏈反吹機構不但實現免維修，而且清灰處理能力強，產品大型化時設置數量也很少，確保設備的高可靠性。
本專利技術的大型專利截止閥、冷風降溫換氣閥等閥門技術，使袋式除塵器的多臺并聯“積木組合”結構得到充分可靠實現。
由于實現了該種結構，而且還采用了高空間凈氣室結構，使該種袋式除塵器（六單臺以上組合）具有滿負荷不停機切換檢修的能力，使熱電生產企業在實現安全生產的同時，隨時滿足達標排放的環保要求。
本專利技術已率先完成我國首臺300MW煤粉爐機組，首臺600MW煤粉爐機組配套袋式除塵器項目，首臺300MW循環流化床機組配套袋式除塵器項目項目。
（11）設備可靠性高。無氣動部件，機械結構、電器控制及執行部件均極為簡單，保護設施完善，主要部件均實現免修。定阻力清灰，只需定時巡視。程序自動控制、鍵盤手動控制、現場手動控制三種控制方式并存，可靠性高。
（12）項目建設周期短。通常新建項目合計4個月完成，不影響整個機組的建設進度。改造項目可在一個小修期內（23天）完成，在國內同等項目中改造時間最短，利于已建項目的改造。
近年來，霧霾、大氣污染、PM2.5等字眼，成為人們關注的熱詞。北京赫宸環境工程有限公司2011年1月落戶北京市密云縣經濟開發區，是一家專業研發節能減排環?？萍籍a(chǎn)品的高新技術企業，主要研發生產靜態清灰袋式除塵器，致力于工業煙塵污染治理。
