|
| |
| 常見(jiàn)干法設備生產(chǎn)超細重鈣工藝性能比較 |
| 來(lái)源：中國粉體技術(shù)網(wǎng) 更新時(shí)間：2014-12-16 10:43:15 瀏覽次數： |
|
| |
（中國粉體技術(shù)網(wǎng)/班建偉）超細重鈣的生產(chǎn)和應用，其市場(chǎng)需求特點(diǎn)比較明顯：一是目前我國超細重鈣粉市場(chǎng)上主流需求的是600～1500目的重鈣產(chǎn)品；二是重鈣產(chǎn)品的附加值增值率偏低(與滑石、重晶石、高嶺土等相比)。要滿(mǎn)足市場(chǎng)要求及企業(yè)利潤這兩個(gè)條件，在選擇重鈣加工工藝和設備時(shí)，原則上要求技術(shù)成熟、產(chǎn)品質(zhì)量穩定、設備運行可靠、產(chǎn)品能耗低、投資低。
干法工藝設備主要有雷蒙磨、沖擊式粉碎機、攪拌磨、振動(dòng)磨、球磨機、環(huán)輥磨機和立式磨等，其中雷蒙磨主要加工200～400目粉體產(chǎn)品(配置分級機可分級加工出800目的產(chǎn)品，但產(chǎn)量較小)；沖擊式粉碎機、振動(dòng)磨可以用于加工800～1500目產(chǎn)品，但是能耗較高、生產(chǎn)能力偏??；攪拌磨配亞微米分級機可以用于加工1250～6000目產(chǎn)品，但能力也偏??；環(huán)輥磨主要用于加工800～1500目產(chǎn)品，具有能耗低的優(yōu)勢，但單機生產(chǎn)能力不夠大；球磨機加超細分級機可以加工600～2500目的超細粉體，單機的生產(chǎn)能力可以設計的很大，但能耗稍高；立式磨具有單機能力大，800目產(chǎn)品以機型不同，可以達到7～8t/h，突出優(yōu)勢是能耗較低(800目產(chǎn)品能耗約為90kW·h/t，

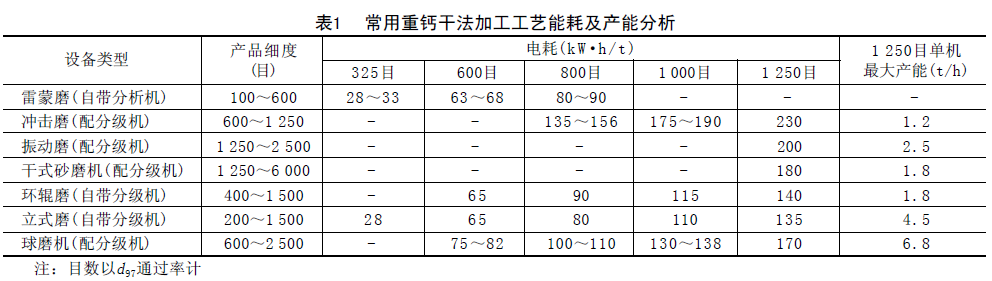

而球磨機工藝能耗達120kW·h/t)。常用的干法工藝能耗及產(chǎn)能如表1所示。

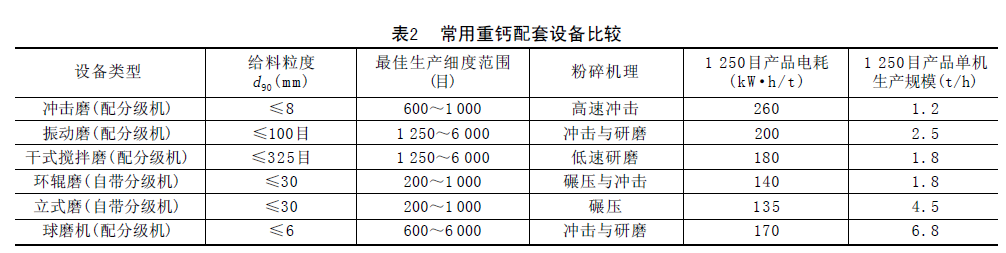

為了進(jìn)一步說(shuō)明，以生產(chǎn)1250目重鈣為例，分別從給料粒度、最佳生產(chǎn)細度范圍、粉碎機理、
噸產(chǎn)品電耗、噸產(chǎn)品單機生產(chǎn)規模等生產(chǎn)技術(shù)性指標的角度，對不同干法工藝的實(shí)際運行參數進(jìn)行比較，比較結果如表2所示。
通過(guò)表1和表2，對比上述幾種干法工藝可見(jiàn)：
①從超細產(chǎn)品的單機生產(chǎn)規?？?，沖擊磨、干式砂磨機和環(huán)輥磨的單機生產(chǎn)能力都偏小，相比較而言，球磨機和立式磨在同等情況下可以獲得更高的產(chǎn)量，易于實(shí)現重鈣規?；庸?；
②立式磨在重鈣超細加工時(shí)，最大特點(diǎn)是可以以較低的電耗(1 250目以下產(chǎn)品時(shí))、較大的規模生產(chǎn)重鈣產(chǎn)品；
③球磨的單機產(chǎn)能最大，在生產(chǎn)1 250目以上的產(chǎn)品時(shí)，性能更突出，這是立磨工藝無(wú)法比擬的。由于重鈣生產(chǎn)工藝各有優(yōu)缺點(diǎn)，故評價(jià)時(shí)不能全盤(pán)否定，需根據企業(yè)對產(chǎn)品需求和投資規模，選擇合適的重鈣生產(chǎn)工藝。但是在規?；拇筅厔荼尘跋?，采用球磨分級工藝以及立磨分級工藝是必然的選擇。
?歡迎進(jìn)入【粉體論壇】
|
|
|
| |
|
| |
|
|
|
|
|
|
