碳酸鈣等無(wú)機粉體來(lái)源廣泛、成本低廉，廣泛應用于聚合物體系。但是由于無(wú)機粉體與樹(shù)脂材料之間的表面結合力不足，碳酸鈣粉體的加入后會(huì )對產(chǎn)品的性能產(chǎn)生一定的影響，隨著(zhù)添加比例的提高對產(chǎn)品力學(xué)性能的影響逐步增大，嚴重時(shí)甚至會(huì )導致產(chǎn)品失效嚴重影響產(chǎn)品使用，極大程度的限制了碳酸鈣粉體在手套制品中的應用。
　　
　　近日，國家知識產(chǎn)權局信息顯示，優(yōu)美特（北京）環(huán)境材料科技股份公司申請一項名為《一種硬脂酸包覆碳酸鈣分散體及其制備方法和應用》的專(zhuān)利，公開(kāi)號CN119241909A。
　　
　　該發(fā)明提供了一種硬脂酸包覆碳酸鈣分散體，采用硬脂酸包覆碳酸鈣配合分散劑、消泡劑獲得分散均勻、料體細膩的低粘度硬脂酸包覆碳酸鈣分散體，滿(mǎn)足后續在橡膠制品中的應用需求。
　　
　　具體方案如下：

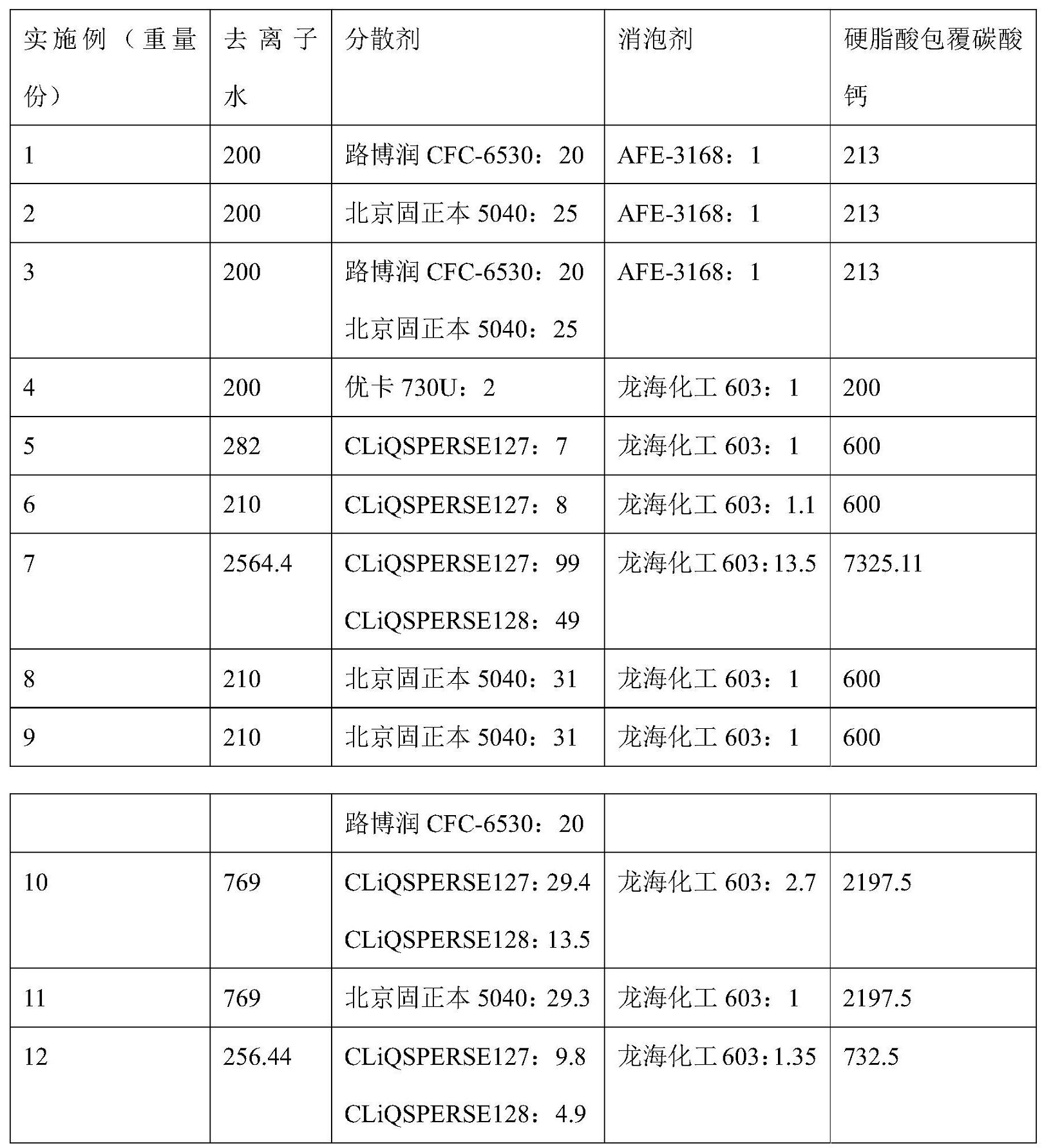

　?。?）按重量份計，其制備原料至少包括硬脂酸包覆碳酸鈣700?800份、分散劑10?25份、消泡劑0.5?2份、水200?300份。
　?。?）硬脂酸包覆碳酸鈣的制備方法為：將硬脂酸用溶劑稀釋后獲得硬脂酸改性液，在碳酸鈣研磨的過(guò)程中滴加硬脂酸改性液進(jìn)行表面改性后即得硬脂酸包覆碳酸鈣。
　　其中，硬脂酸的添加量為碳酸鈣質(zhì)量的1?1.2%，硬脂酸的質(zhì)量濃度為10?30%；溶劑選自甲醇、乙醇中的至少一種；表面改性的溫度為80?120℃，表面改性的時(shí)間為15?60min。
　?。?）將水、分散劑加入容器中，在攪拌的條件下加入消泡劑，攪拌3?8min后加入硬脂酸包覆碳酸攪拌分散20?60min后即得硬脂酸包覆碳酸鈣分散體。

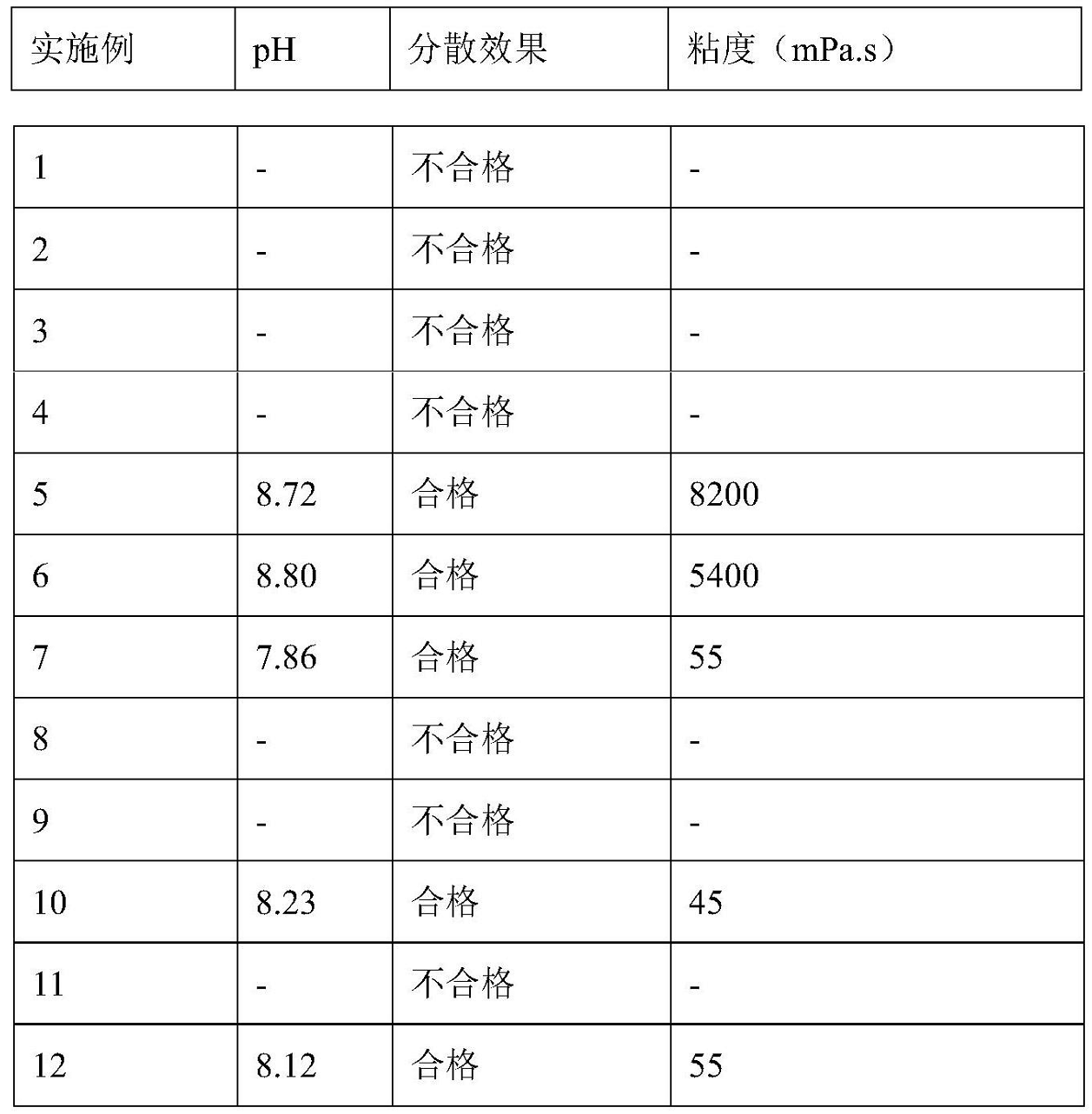

　　其中，硬脂酸包覆碳酸鈣分散體的固含量≥70wt%，粘度為20?600mPa.，pH為8?8.5。
　?。?）將該硬脂酸包覆碳酸鈣分散體應用于丁腈橡膠中，分散相容性好，可提高丁腈橡膠制品的克重和強度，降低丁腈橡膠制品生產(chǎn)成本，添加量為20?80wt%。


　　
　　該發(fā)明采用硬脂酸對碳酸鈣進(jìn)行包覆改性，顯著(zhù)改善碳酸鈣的分散性和與橡膠的相容性。進(jìn)一步的，通過(guò)配合分散劑和消泡劑，使制備得到的硬脂酸包覆碳酸鈣在水中穩定均勻分散，保證分散體應用于后續丁腈橡膠制品中的穩定性，避免丁腈橡膠沉淀等問(wèn)題。
　　
　　資料來(lái)源：金融界、國家知識產(chǎn)權局
