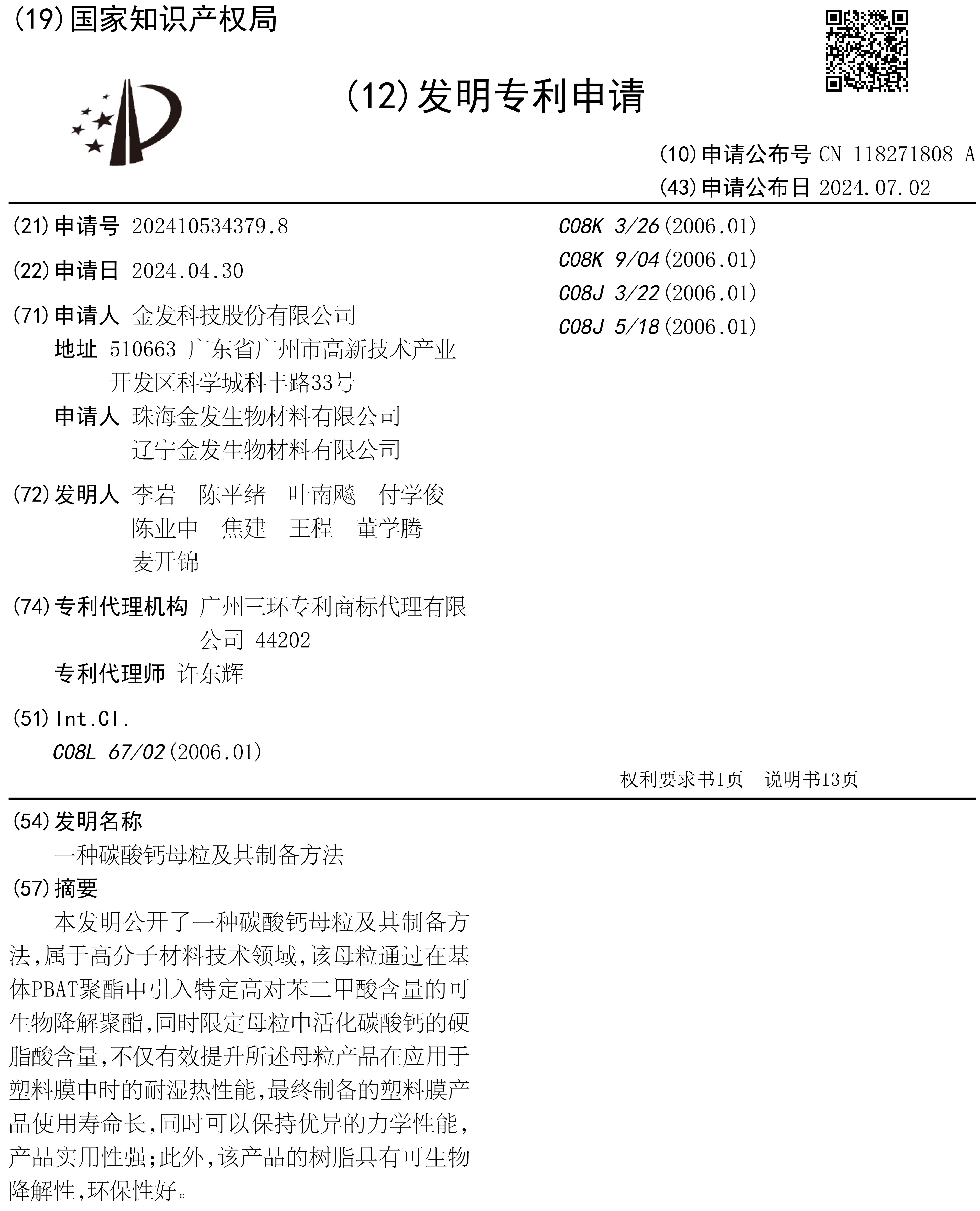

近日，從國家知識產(chǎn)權局獲悉，金發(fā)科技股份有限公司申請一項名為“一種碳酸鈣母粒及其制備方法“，公開(kāi)號CN202410534379.8，申請日期為2024年4月。

　　
　　在塑料膜領(lǐng)域中，碳酸鈣母粒是較為常見(jiàn)的添加組分，該組分可以提升塑料膜的塑性等力學(xué)強度。然而，為了保障碳酸鈣母粒的高分散性，其在制備塑料膜產(chǎn)品時(shí)往往需要經(jīng)過(guò)高剪切處理，該處理過(guò)程可能導致母粒中的樹(shù)脂發(fā)生一定降解，影響最終塑料膜的使用壽命；同時(shí)，現有塑料膜的應用領(lǐng)域也越來(lái)越廣，在一些濕熱環(huán)境中，塑料膜中母粒的樹(shù)脂也同樣會(huì )發(fā)生降解。
　　
　　目前常見(jiàn)的解決方法是在碳酸鈣母粒剪切過(guò)程中引入一定的抗水解劑，但是這類(lèi)助劑的價(jià)格昂貴，而僅少量添加對于最終產(chǎn)品的使用壽命延長(cháng)程度非常有限，尤其某些低抗水解含量的產(chǎn)品雖然在“雙60”測試（即相對濕度60％、60℃測試條件）中具有較好的抗水解表現，但在嚴苛的“雙85”測試（即相對濕度85％、85℃測試條件）下產(chǎn)品測試結果并不理想；此外，一些抗水解助劑還會(huì )影響產(chǎn)品本身的力學(xué)性能，降低產(chǎn)品的實(shí)用性。
　　

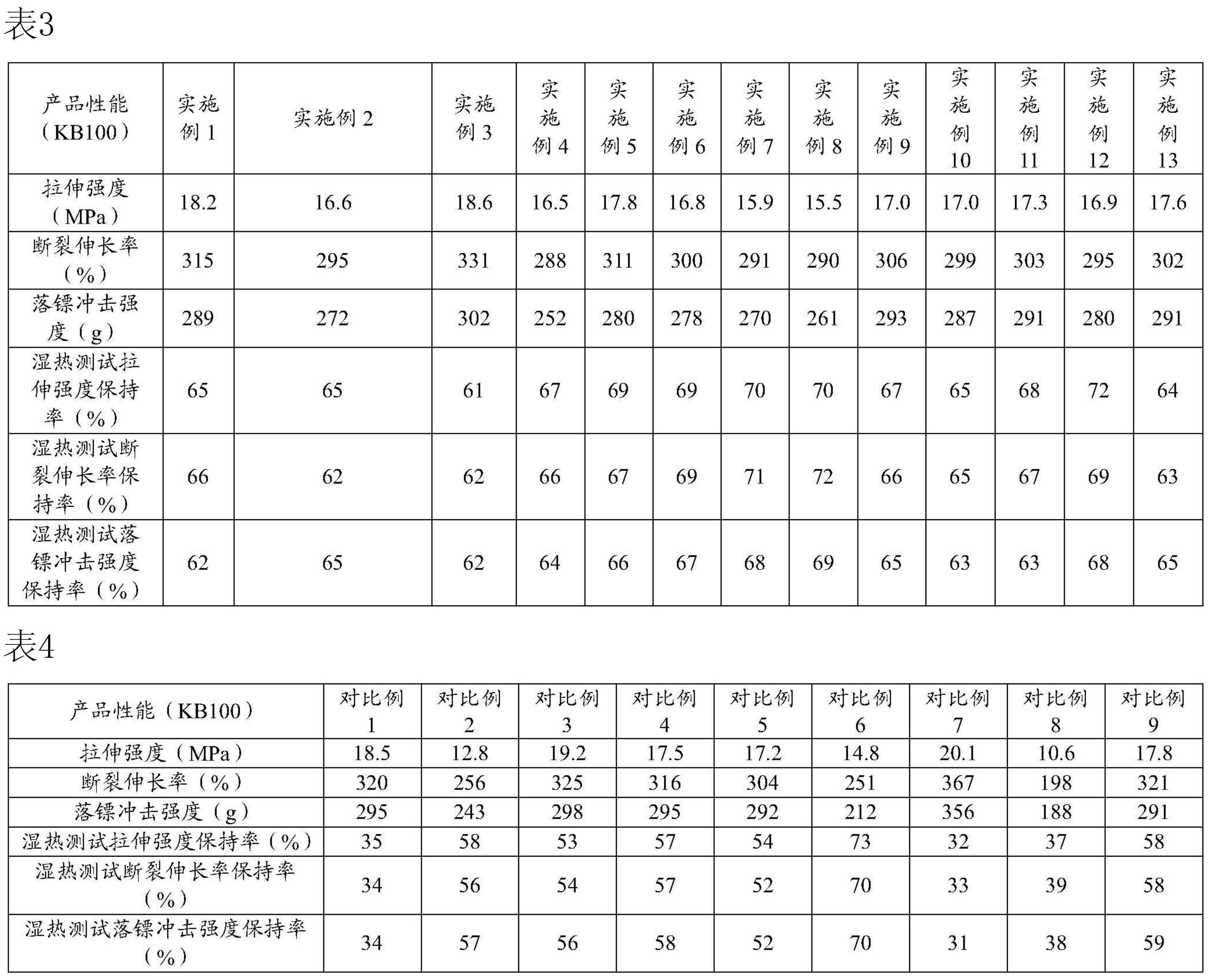

　　基于現有技術(shù)存在的缺陷，該發(fā)明的目的在于提供了一種碳酸鈣母粒，該母粒通過(guò)在基體PBAT（聚己二酸對苯二甲酸丁二醇酯）聚酯中引入特定高對苯二甲酸含量的可生物降解聚酯，同時(shí)限定母粒中活化碳酸鈣的硬脂酸含量，不僅有效提升所述母粒產(chǎn)品在應用于塑料膜中時(shí)的耐濕熱性能，最終制備的塑料膜產(chǎn)品使用壽命長(cháng)，同時(shí)可以保持優(yōu)異的力學(xué)性能，“雙85”條件下的性能保持率高，產(chǎn)品實(shí)用性強；此外，該產(chǎn)品的樹(shù)脂具有可生物降解性，環(huán)保性好。
　　

　　為了達到上述目的，本發(fā)明采取的技術(shù)方案為：

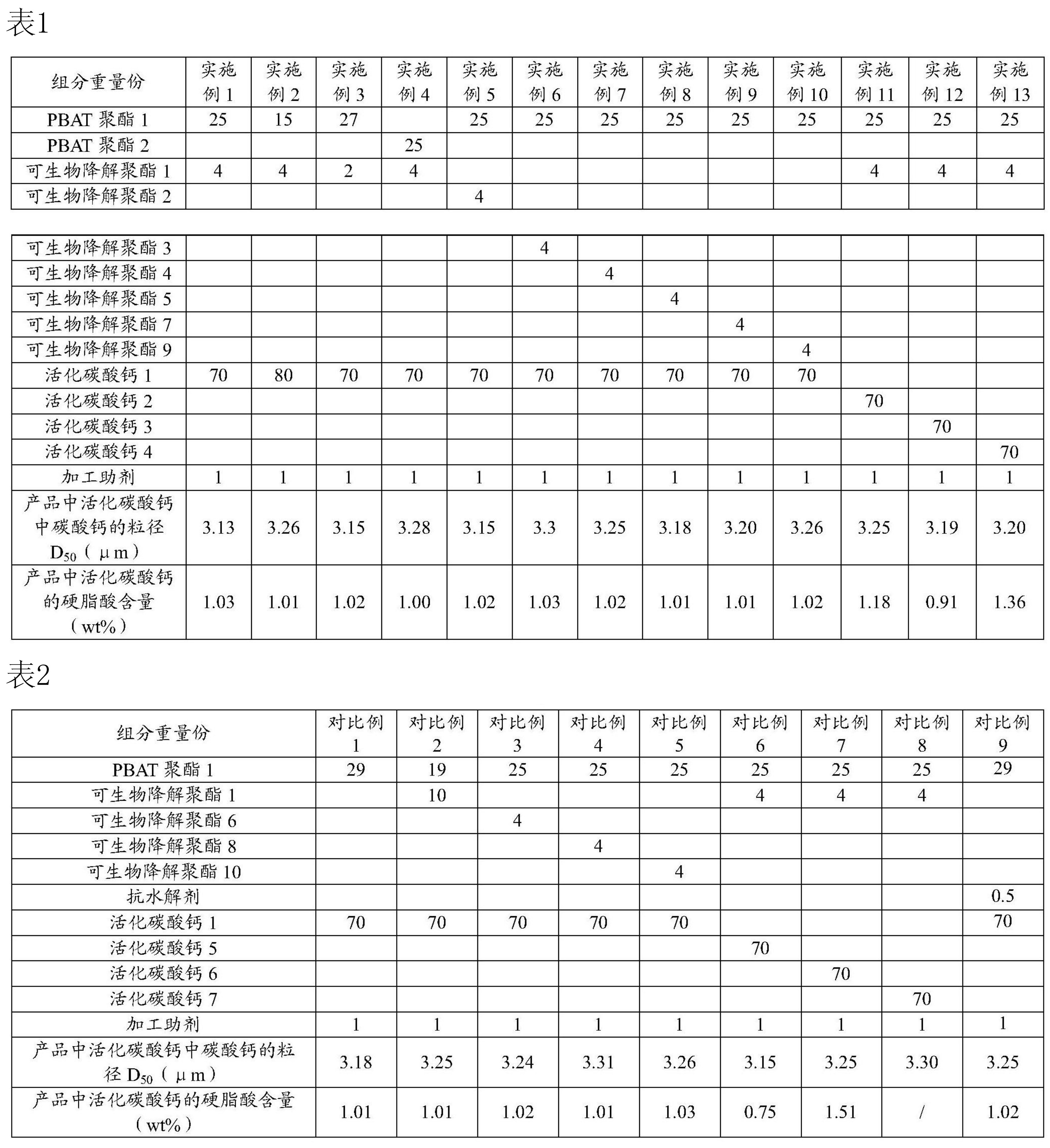

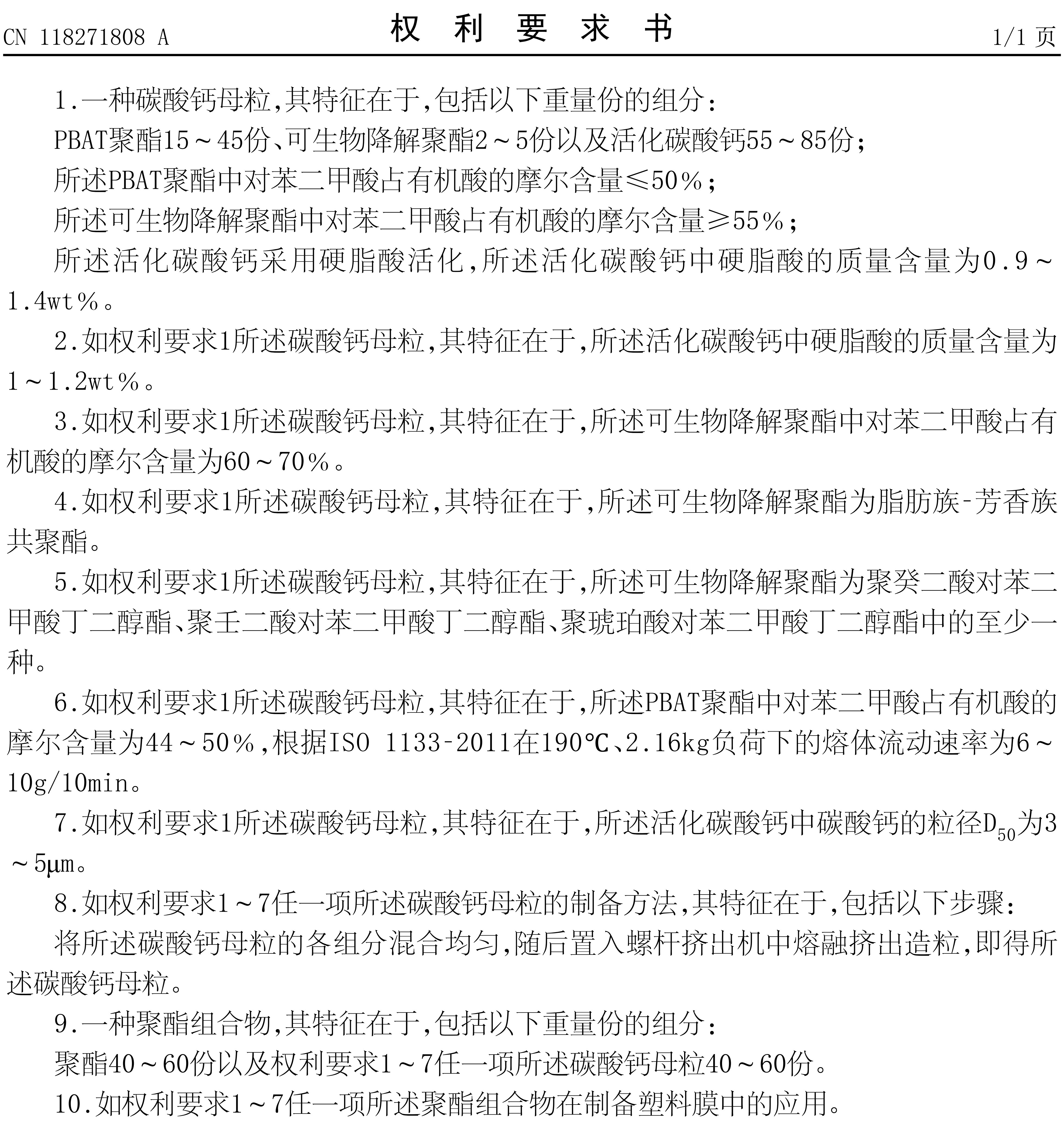

　　一種碳酸鈣母粒，包括以下重量份的組分：PBAT聚酯15～45份、可生物降解聚酯2～5份以及活化碳酸鈣55～85份；
　　所述可生物降解聚酯中對苯二甲酸占有機酸的摩爾含量≥55％；
　　所述活化碳酸鈣采用硬脂酸活化，所述活化碳酸鈣中硬脂酸的質(zhì)量含量為0.9～1.4wt％。
　　
　　

　　

　　專(zhuān)利摘要顯示，本發(fā)明公開(kāi)了一種碳酸鈣母粒及其制備方法，屬于高分子材料技術(shù)領(lǐng)域，該母粒通過(guò)在基體PBAT聚酯中引入特定高對苯二甲酸含量的可生物降解聚酯，同時(shí)限定母粒中活化碳酸鈣的硬脂酸含量，不僅有效提升所述母粒產(chǎn)品在應用于塑料膜中時(shí)的耐濕熱性能，最終制備的塑料膜產(chǎn)品使用壽命長(cháng)，同時(shí)可以保持優(yōu)異的力學(xué)性能，產(chǎn)品實(shí)用性強；此外，該產(chǎn)品的樹(shù)脂具有可生物降解性，環(huán)保性好。
