二氧化硅是玻璃的結構主體，能夠保證玻璃有較高的強度和較好的化學(xué)穩定性。因此，石英砂是玻璃行業(yè)的最主要工業(yè)礦物原料，包括平板玻璃、日用玻璃、超白玻璃、光伏玻璃、石英玻璃等。
　　
　　玻璃工業(yè)的對石英砂的質(zhì)量要求主要體現在化學(xué)成分、穩定性、粒度組成三個(gè)方面。不同玻璃制品對石英砂的質(zhì)量要求也各不相同。
　　
　　1、平板玻璃
　　

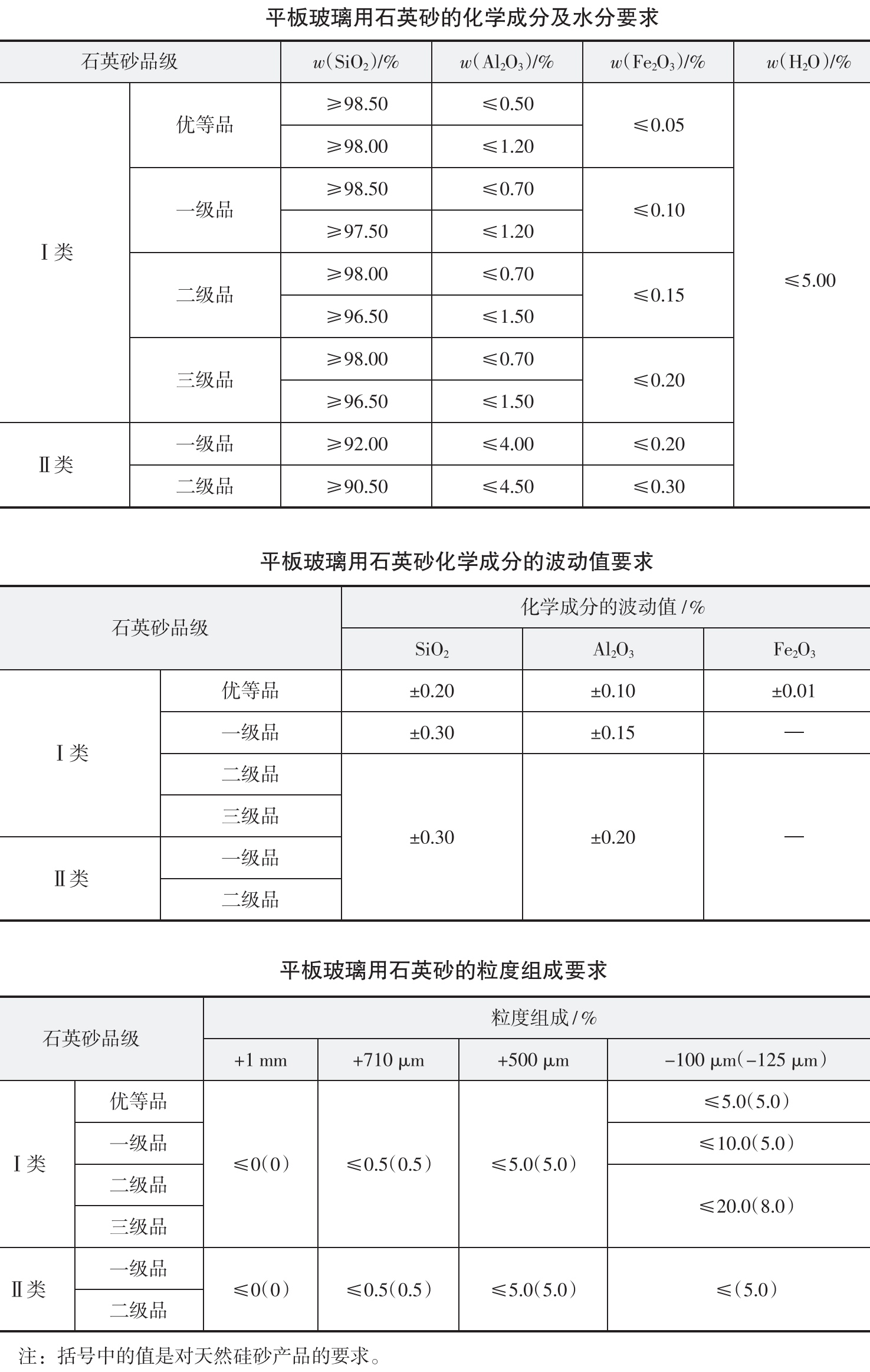

　　不同平板玻璃下游市場(chǎng)對石英砂的指標要求有所不同，按照化學(xué)成分高低和粒度大小，可將整個(gè)平板玻璃行業(yè)用的石英砂分為Ⅰ類(lèi)和Ⅱ類(lèi)兩種類(lèi)型，Ⅰ類(lèi)Al2O3含量低，Ⅱ類(lèi)Al2O3含量高。行業(yè)標準《JC/T 529-2000 平板玻璃用硅質(zhì)原料》中有關(guān)平板用石英砂的化學(xué)成分、粒度組成等指標要求如下：

　　
　　2、日用玻璃
　　
　　日用玻璃產(chǎn)品主要包括瓶罐玻璃、器皿玻璃、儀器玻璃和醫藥玻璃，為食品、釀酒、飲料、醫藥等行業(yè)提供各種包裝配套和滿(mǎn)足社會(huì )消費需求。石英砂是日用玻璃配合料中用量較大的原料。石英砂的熔化溫度高達1730℃左右，石英的顆粒度對玻璃的形成影響最大。
　　

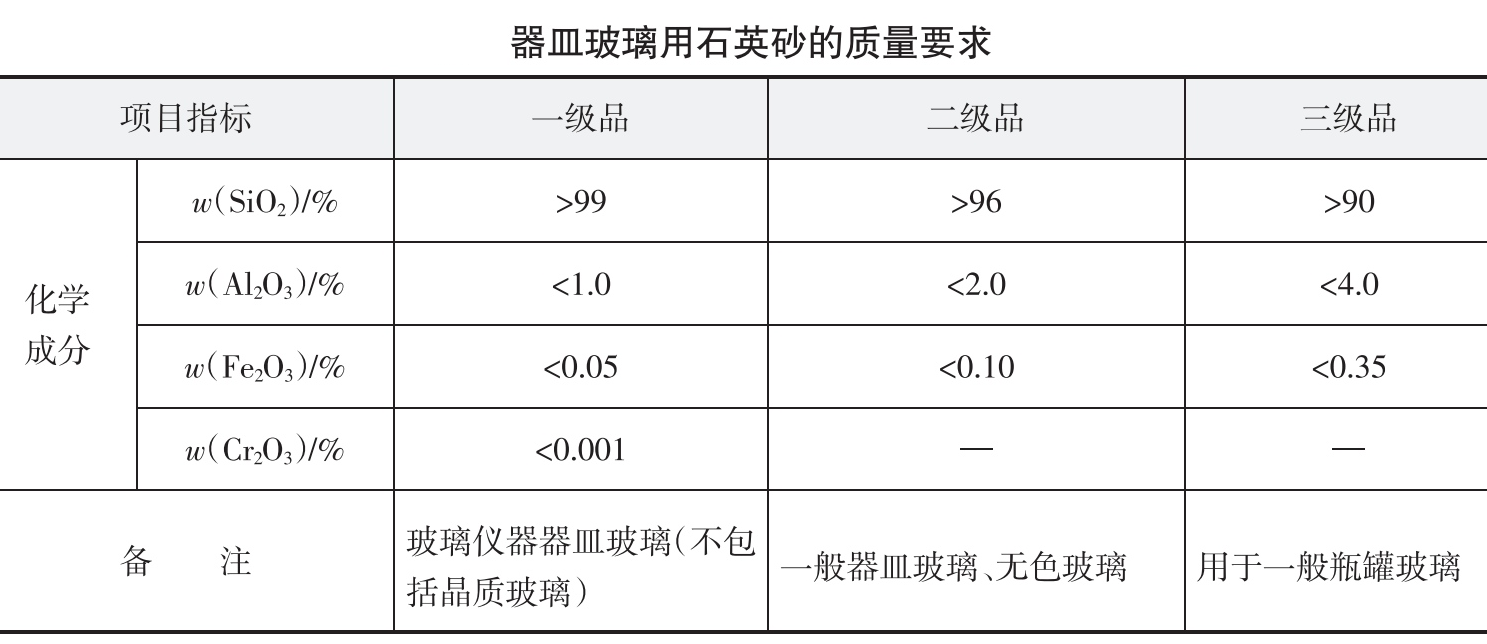

　　在實(shí)際生產(chǎn)中石英顆粒宜為棱角形狀，表面積大，配合料不易分層，顆粒粒度范圍60-140目。行業(yè)標準《DZ/T 0207-2002 玻璃硅質(zhì)原料、飾面石材、石膏、溫石棉、硅灰石、滑石、石墨礦產(chǎn)地質(zhì)勘查規范》中有關(guān)器皿玻璃對石英砂的質(zhì)量要求如下：

　　
　　3、超白玻璃
　　超白玻璃是一種透光率極高（透光率≥91.5%）、鐵雜質(zhì)含量基本控制在100~150ppm之間和外觀(guān)極度透明的新材料玻璃，對超白玻璃的另外的叫法有低鐵玻璃和高透明玻璃。
　　
　　超白玻璃本身具有很多傳統玻璃無(wú)法比擬的優(yōu)越性能，如超白玻璃的自爆率非常低、顏色均勻、具有非常好的透光性，這也是超白玻璃的生產(chǎn)指標更為嚴苛。
　　

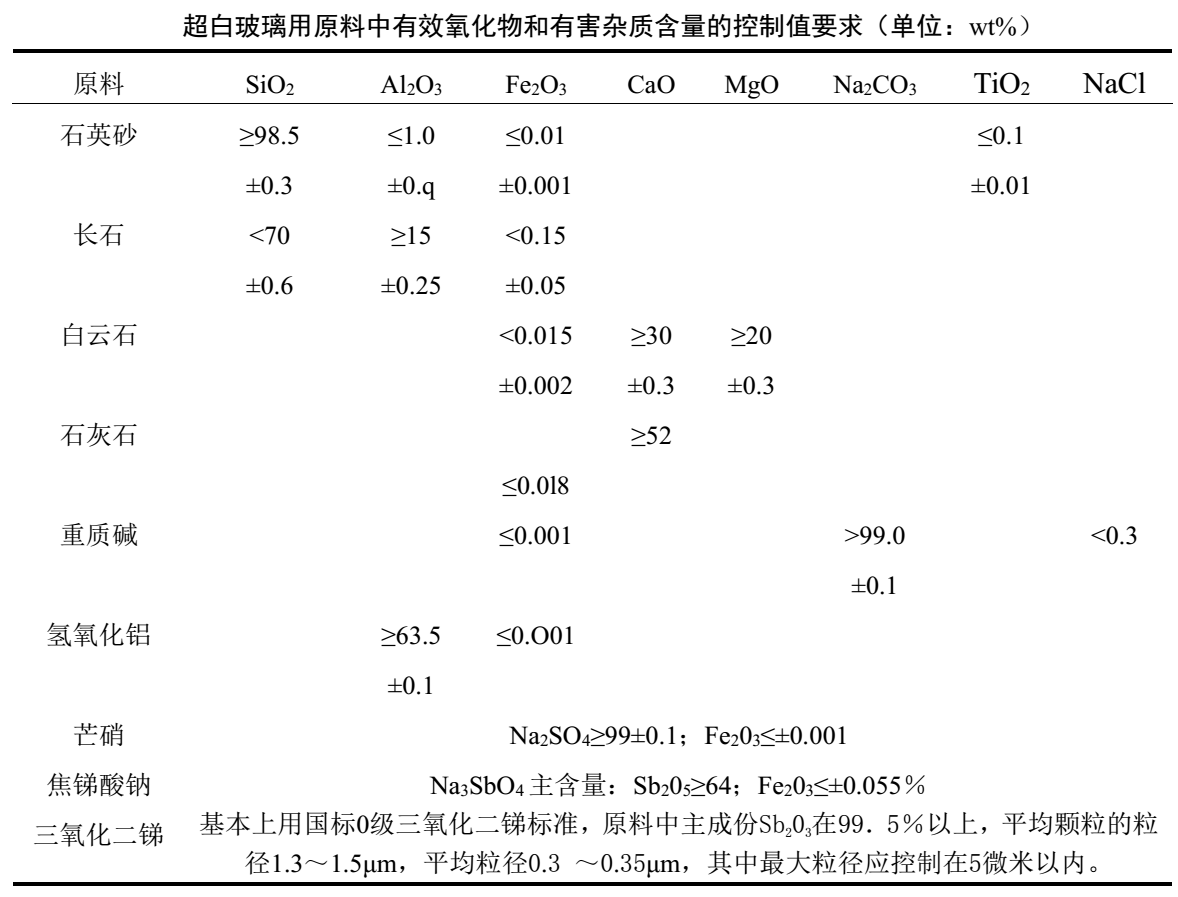

　　超白玻璃生產(chǎn)原料主要有石英砂、長(cháng)石、白云石、石灰石、重質(zhì)堿、氫氧化鋁、芒硝、焦銻酸鈉和三氧化二銻等，其對原料的各種含量百分比要求很?chē)栏?。為了達到超白玻璃的使用要求，工業(yè)上對超白玻璃的成分有嚴格的規定。

　　
　　超白玻璃中含量最大的是SiO2，占其原料的比例大約為71.0～73.0%，而鐵雜質(zhì)等有害雜質(zhì)基本上都由SiO2引入，所以，對石英砂提純主要是除去其中的鐵雜質(zhì)，從而生產(chǎn)出滿(mǎn)足要求的超白玻璃。
　　
　　超白玻璃生產(chǎn)用石英原料有天然石英砂、石英砂巖、石英巖和脈石英等，在生產(chǎn)過(guò)程中，當鐵含量超過(guò)一定的范圍時(shí)，不僅會(huì )使其透光性能大大降低，在石英砂熔制過(guò)程中，含鐵氧化物還會(huì )吸收其產(chǎn)生的熱輻射，導致玻璃液上、下層之間產(chǎn)生明顯的溫度梯度，造成玻璃液對流困難，使熔制和澄清難度大大增加。因此，在主要原料設計上，要重點(diǎn)考慮引入SiO2的石英砂的鐵含量。超白玻璃用石英砂對鐵含量的要求一般是：ρFe2O3≤150×10-6，ρFe≤80×10-6。
　　
　　4、光伏玻璃
　　光伏玻璃主要加裝在光伏組件的最外層，阻隔水分和腐蝕氣體等帶來(lái)的影響，起到保護電池片和電極的作用。相較于普通玻璃，光伏玻璃需要具備含鐵量低、透光率高、抗沖擊、耐腐蝕、耐高溫等特征，超白浮法玻璃與超白壓延玻璃可滿(mǎn)足上述要求，其中超白壓延玻璃用于晶硅電池，是光伏玻璃主流產(chǎn)品，而超白浮法玻璃多用于薄膜電池。
　　
　　石英砂中的鐵離子容易染色，而為了保證原片玻璃的高太陽(yáng)能透過(guò)率，光伏玻璃含鐵量要求比普通玻璃低，須使用含硅純度高、雜質(zhì)含量低的低鐵石英砂。
　　

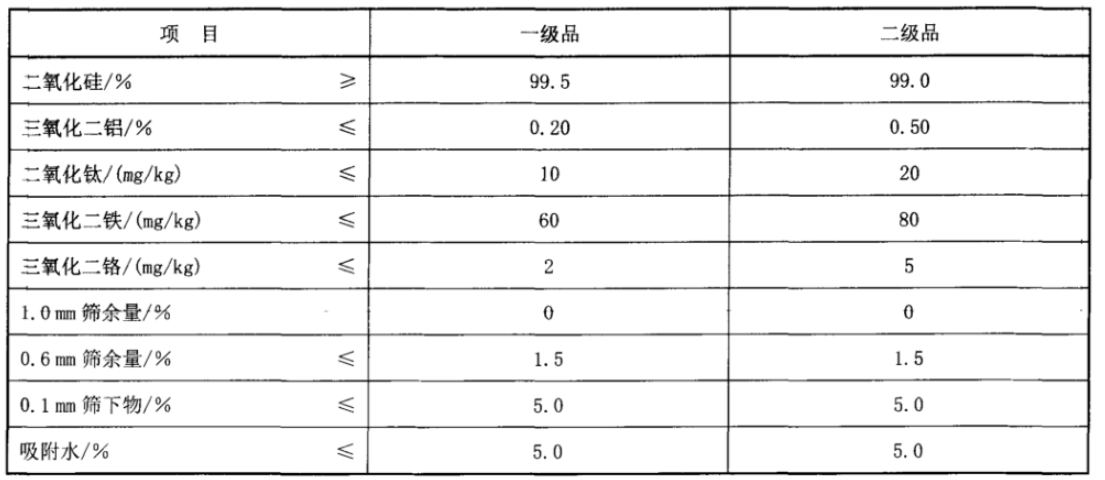

　　行業(yè)標準《JC/T 2314-2015 光伏玻璃用硅質(zhì)原料》有關(guān)光伏玻璃對石英砂的質(zhì)量要求如下：

　　
　　5、石英玻璃

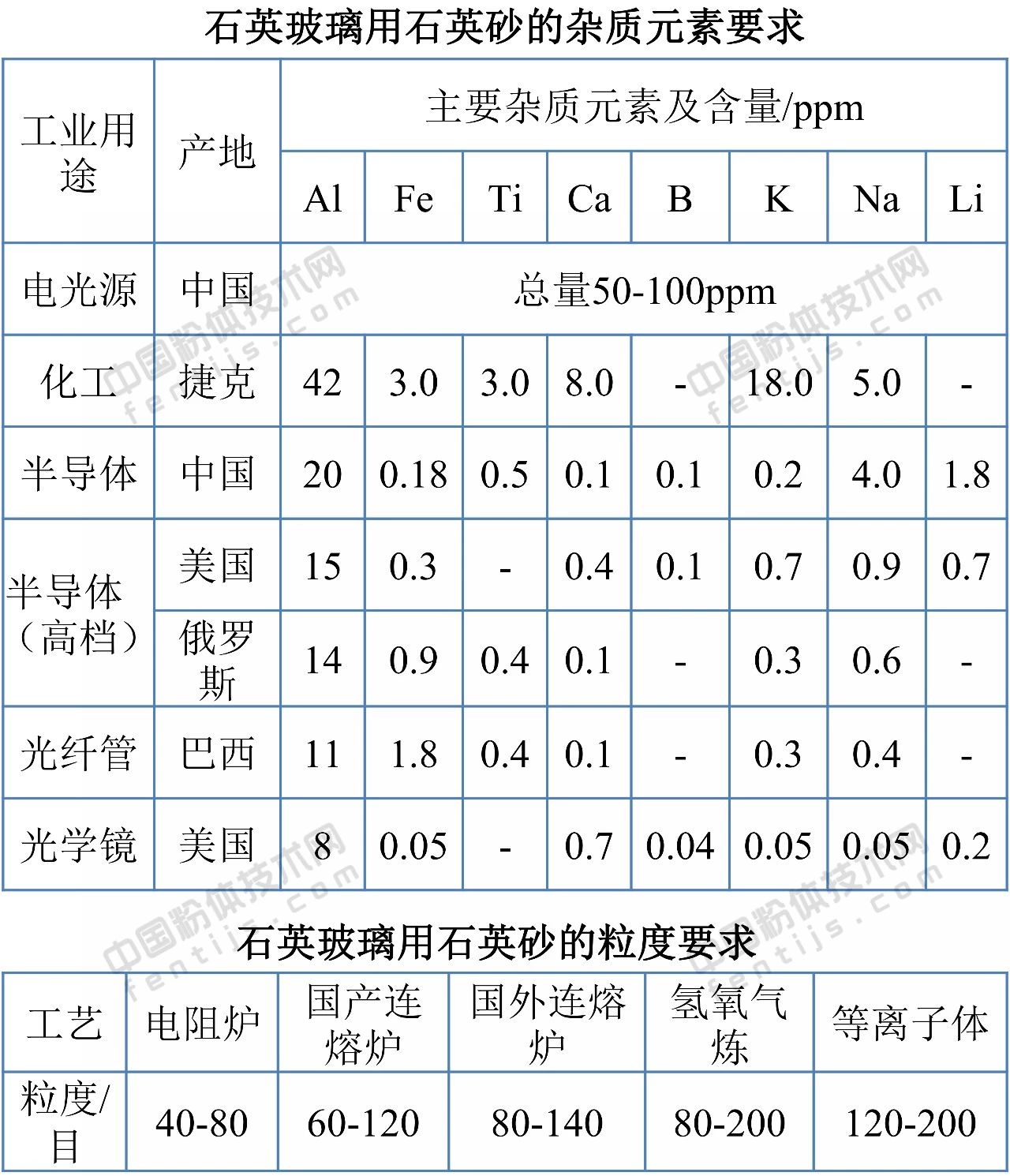

　　石英玻璃被譽(yù)為玻璃材料中的“皇冠”，是一種以SiO2為單組分的玻璃，具有超強的機械力學(xué)性能、熱性能、光學(xué)性能和電學(xué)性能。在半導體、光學(xué)器件、光通訊、太陽(yáng)能等行業(yè)中，發(fā)揮著(zhù)不可替代的作用。高純石英砂是目前取代水晶礦，熔煉石英玻璃的主要原材料。電熔工藝、氣煉工藝生產(chǎn)的石英玻璃均是采用高純石英砂為原料。
