電氣石由于具有壓電性、遠紅外性及可以釋放空氣負離子等特性，被應用于水質(zhì)凈化、醫療等領(lǐng)域中。但是，其原料為單一的電氣石材料，使其應用受到限制，無(wú)法滿(mǎn)足人們對現代材料的要求，因此，由電氣石和其它材料共混得到的新型功能型復合材料成為目前的研究熱點(diǎn)。
　　
　　ABS樹(shù)脂是由丙烯腈、丁二烯、苯乙烯3種單體構成的接枝共聚物，具有高強度和高韌度，對酸、堿、鹽具有較強的耐腐蝕性，成型加工性較好，成品表面光潔，易于染色和電鍍等特點(diǎn)，已被廣泛應用于各個(gè)領(lǐng)域。
　　
　　陳杰等采用硬脂酸鈉和鈦酸酯對電氣石粉體進(jìn)行表面改性，將改性電氣石與ABS樹(shù)脂共混，制備電氣石/ABS復合材料，結果表明：
　　

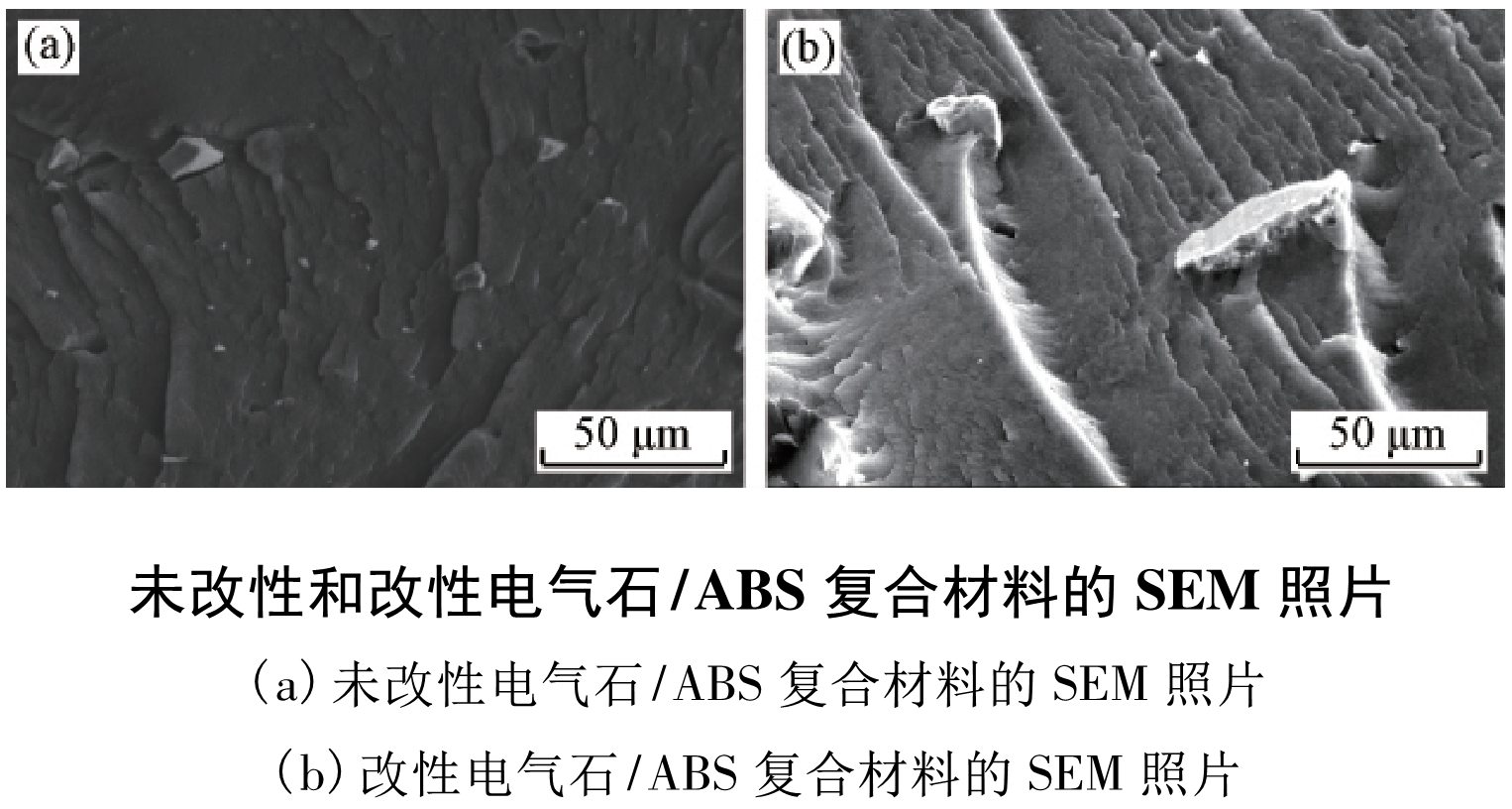

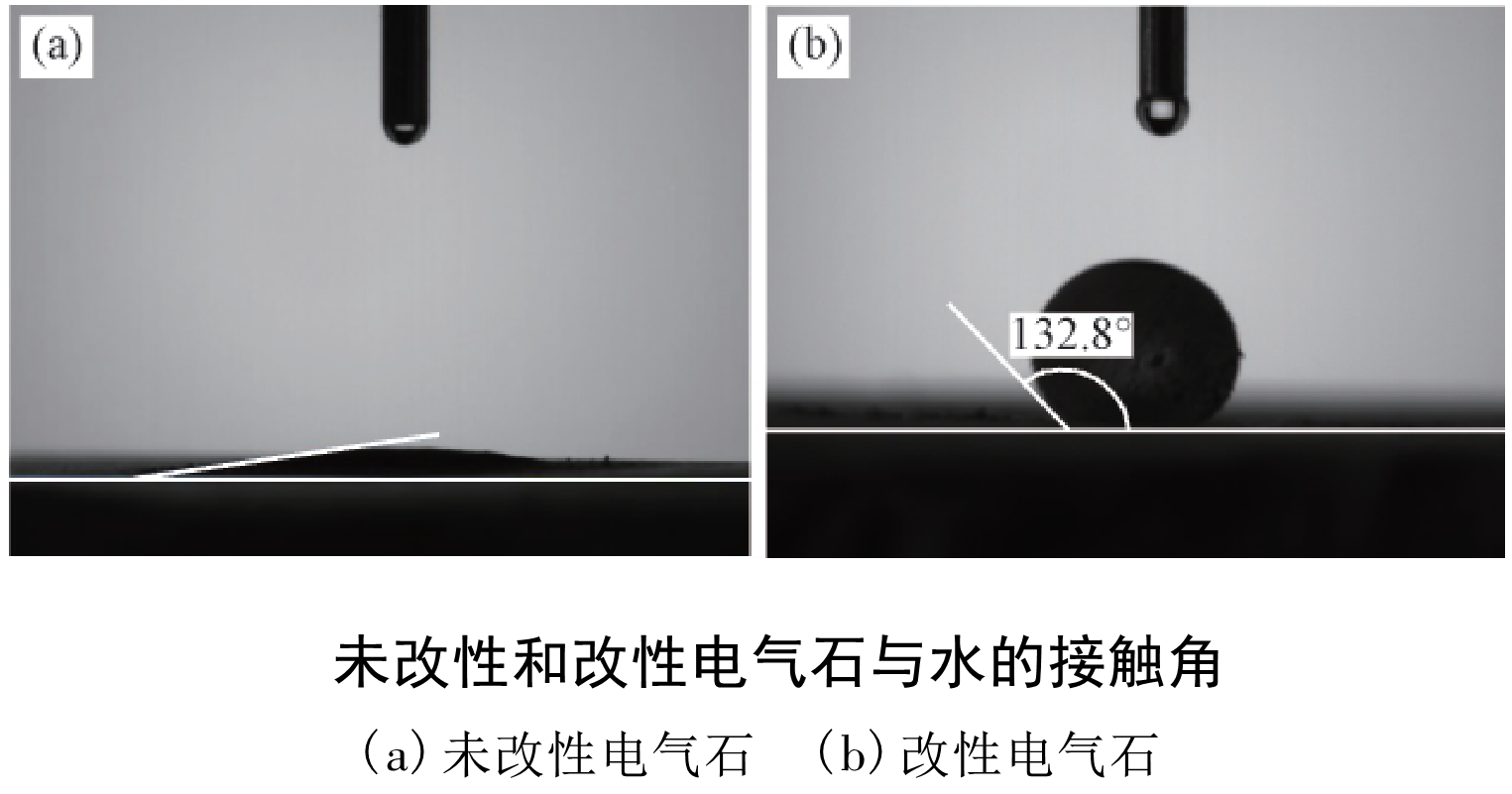

　?。?）采用硬脂酸鈉和鈦酸酯將電氣石粉體成功改性，降低了其親水性，提高了其與ABS樹(shù)脂的界面結合力。


　　
　?。?）隨著(zhù)改性電氣石在A(yíng)BS樹(shù)脂中添加量的增大，電氣石/ABS復合材料的拉伸強度和沖擊強度均先增大后減小。與未添加電氣石的ABS樹(shù)脂相比，當改性電氣石添加量為2%時(shí)，復合材料的拉伸強度提高了11.30%；當改性電氣石添加量為3%時(shí)，復合材料的沖擊強度提高了38.18%；復合材料還可以釋放負離子，當改性電氣石添加量為3%時(shí)，復合材料負離子釋放量為456.5個(gè)/cm2，擴大了ABS樹(shù)脂的應用范圍。


　　
　　資料來(lái)源：《陳杰,王孝鵬,崔弘妍.電氣石/ABS復合材料的制備及性能[J].塑料,2021,50(02):19-22》，由【粉體技術(shù)網(wǎng)】編輯整理，轉載請注明出處！
