貴州高嶺土主要產(chǎn)于二疊系梁山組及二疊系龍潭組不整合面上的煤層地層中，呈層狀產(chǎn)出，礦石可分為硬質(zhì)高嶺土及軟質(zhì)高嶺土，主要礦物成分為高嶺石和多水高嶺石，除高嶺石族礦物外，還有石英、伊利石等礦物伴生。
楊鼎忠等重點(diǎn)研究貴州丹寨縣、麻江縣和龍里縣三個(gè)礦區高嶺土的理化性能，進(jìn)行系統的對比，并提出開(kāi)發(fā)利用建議。

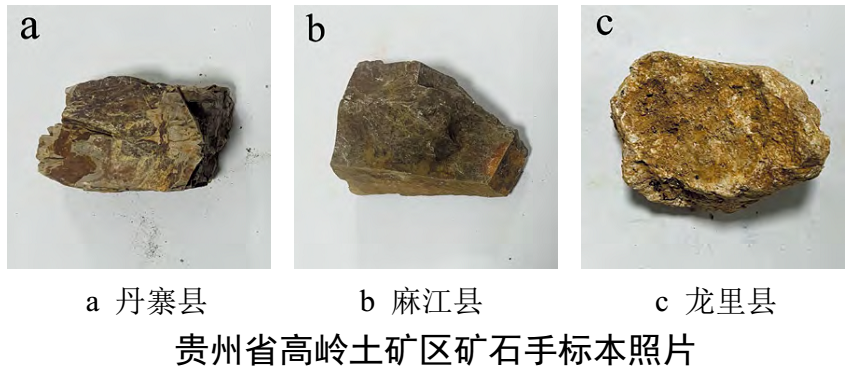

1、巖礦鑒定

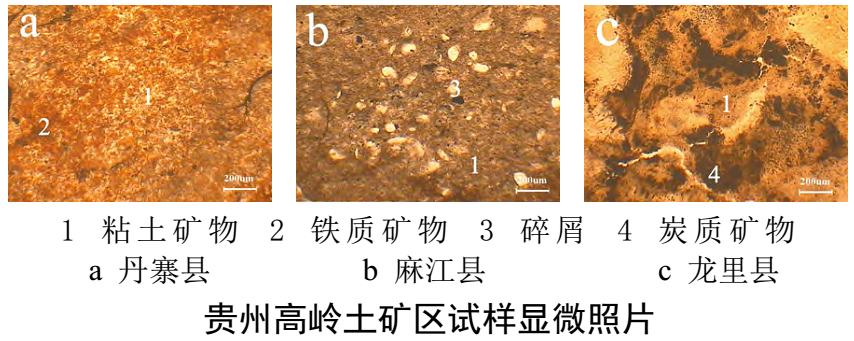

丹寨縣高嶺土為含炭質(zhì)粘土巖，具泥質(zhì)結構、毛氈狀結構，微層理構造。粘土礦物含量較高，約95%，呈細小磷片狀、針狀、纖維狀，表面渾濁，光性差。巖石表面發(fā)育多條不規則準同生裂紋，其內被鐵泥炭質(zhì)充填，系成巖期后收縮而成。
麻江縣高嶺土具有泥質(zhì)結構、毛氈狀結構，局部粉砂狀結構，微層理構造。粘土礦物含量在86%左右，與丹寨縣高嶺土中粘土礦物的結構相似，其內分布有細粒碎屑及粉塵狀炭質(zhì)、鐵質(zhì)成分。碎屑含量相對較高，在8%左右，主要為粉晶粒狀石英及少量長(cháng)石、巖屑，顆粒分選好，磨圓度差，大小約0.01～0.10mm，呈單體或團塊狀集合體沿層理方向分布在粘土礦集合體中。
龍里縣高嶺土為含鐵炭質(zhì)粘土巖，具泥質(zhì)結構、毛氈狀結構，局部碎斑結構。粘土礦物含量在93%左右，具有與丹寨縣高嶺土中粘土礦物相似的結構，其內有較多炭質(zhì)礦物細呈分散狀分布，或與粉塵狀鐵質(zhì)礦物一起呈細脈狀、團塊狀分布在粘土礦物集合體邊緣。
2、化學(xué)成分

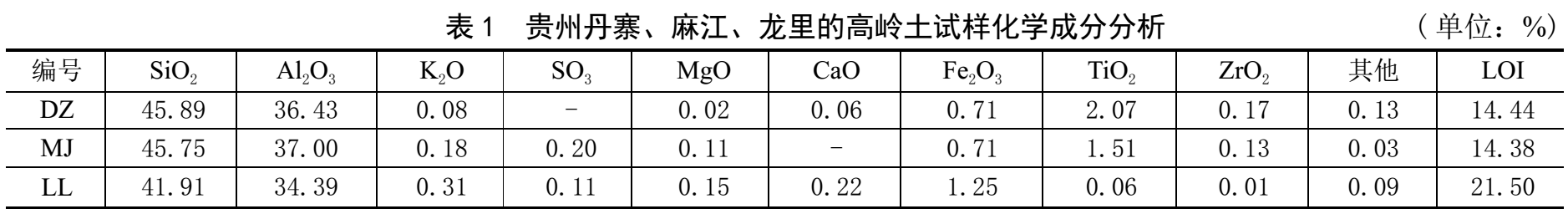

丹寨縣、麻江縣和龍里縣高嶺土的Al2O3和SiO2含量均略低于高嶺石理論化學(xué)組成(Al2O339.5%，SiO246.5%)。Al2O3為耐火粘土的有益成分，含量越高耐火度越高。其他成分如CaO、K2O、MgO、ZrO2等含量較低，均在0.4%以下。
3、礦物成分
丹寨高嶺土的主要礦物成分為高嶺石，無(wú)明顯雜質(zhì)；麻江高嶺土的主要礦物成分為高嶺石和石英；龍里高嶺土的主要礦物成分為多水高嶺石，礦物結晶度較差。
4、熱學(xué)性能
丹寨和麻江兩地高嶺土試樣在室溫至1200℃的質(zhì)量損失均在15%左右，龍里高嶺土的質(zhì)量損失較高，為22%左右，這是由于龍里高嶺土的主要礦物組成為多水高嶺石，因此在室溫至400℃溫度范圍內脫去的吸附水和層間水較多，故在此范圍內失重較少。三地高嶺土試樣均在510℃～540℃左右有一個(gè)明顯的吸熱峰，同時(shí)伴有12%左右的失重，這是由于高嶺石脫羥基轉化為偏高嶺石造成的。丹寨、麻江和龍里三地高嶺土在1010℃左右的放熱峰是由于偏高嶺石轉化為莫來(lái)石造成的。
5、顯微結構

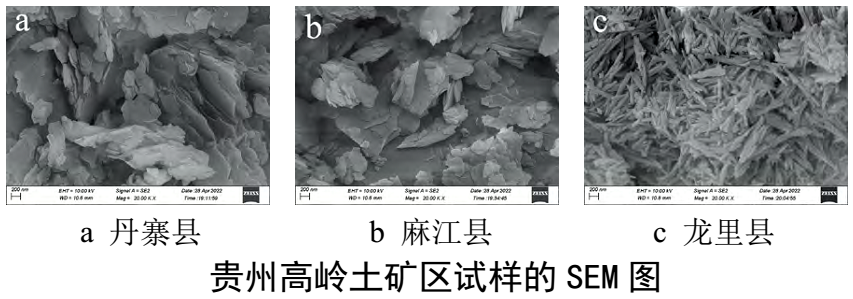

丹寨和麻江高嶺土試樣為片狀結構的高嶺石，片徑0.2～2μm，呈不規則形狀近于平行的緊密堆積成疊片狀，結晶度較高。龍里高嶺土試樣以卷曲的管狀多水高嶺石為主，管長(cháng)0.2～1.5μm，管徑均勻，約70nm左右，與畢節高嶺土形貌相似。
6、硬度和白度

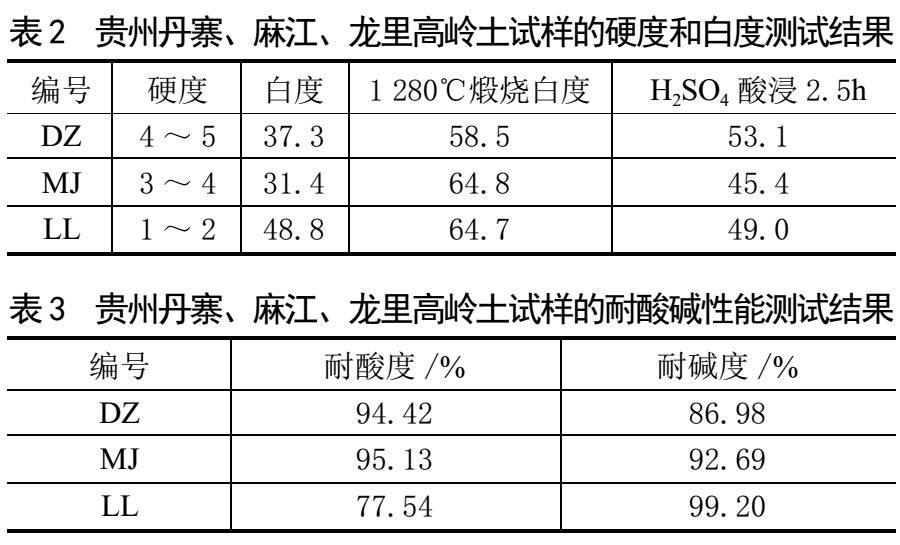

丹寨和麻江高嶺土質(zhì)地較硬，龍里高嶺土質(zhì)地較軟。高嶺土硬度的不同主要是由于受風(fēng)化程度不同造成的，風(fēng)化程度越高的高嶺土硬度也就越低。丹寨和麻江高嶺土白度均較低，在31～38，龍里多水高嶺石的成分相對較純，白度較高，為48.8。三地高嶺土經(jīng)1280℃煅燒后，白度提升效果比H2SO4酸浸效果好，可能是其中有機質(zhì)含量較高。
7、耐酸堿性能
麻江高嶺土試樣的耐酸堿性能較好，均達93%以上；丹寨高嶺土試樣的耐酸性能較好，但是耐堿性能較差；龍里高嶺土試樣的耐堿性能達99.20%，表明其幾乎不與堿性物質(zhì)反應，但耐酸性能較差，僅為77.54%。
8、開(kāi)發(fā)利用建議
將分析結果與國家標準GB/T14563-2020中陶瓷、造紙和涂料領(lǐng)域用高嶺土的理化性能要求做對比可知，丹寨和麻江高嶺土Al2O3含量在36.5%左右，SiO2含量在45%左右，SO3含量低于0.20%，Fe2O3含量均為0.71%，達到了陶瓷、造紙和涂料工業(yè)用高嶺土理化性能的要求，TiO2含量在2%左右，不合符陶瓷行業(yè)的要求，白度分別為37.3和31.4，均不符合造紙和涂料行業(yè)的要求。
綜上所述，丹寨和麻江高嶺土需提純去除TiO2，即可作為陶瓷工業(yè)用高嶺土，用作光學(xué)玻璃坩堝、砂輪、電瓷及高檔陶瓷釉料、胚料等，在進(jìn)一步脫色增白后，可作為造紙和涂料工業(yè)用高嶺土，用于加工紙涂料和涂料的填料。
龍里高嶺土的主要礦物成分為多水高嶺石，具有較強的力學(xué)性能、阻燃性能和電學(xué)性能等，可作為阻燃劑、橡膠填料、電池材料等；除此之外，其特殊的納米管狀結構、較高的比表面積和生物相容性使得其在作為吸附劑、催化劑、藥物負載等的載體材料方面具有良好的應用價(jià)值。
資料來(lái)源：《楊鼎忠,余文波,曾鸝,等.貴州高嶺土的理化性能及開(kāi)發(fā)利用前景分析[J].中國非金屬礦工業(yè)導刊,2022(04):62-65》，由【粉體技術(shù)網(wǎng)】編輯整理，轉載請注明出處！
|
