透輝石（Diopsite）、透閃石（Tremolite）都是含鈣鎂鏈狀硅酸鹽礦物。

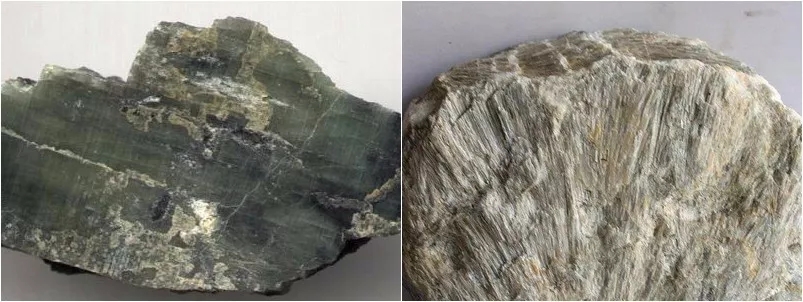

▲透輝石（左）、透閃石（右）

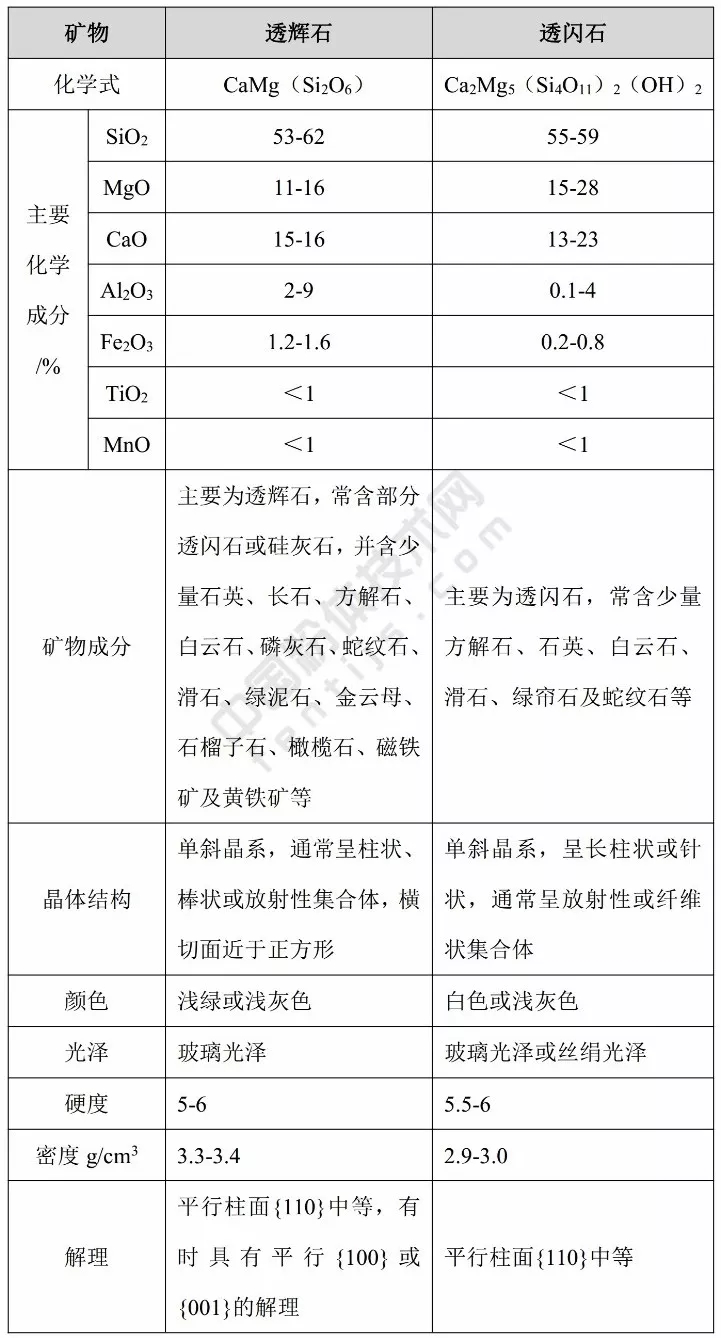

▼透輝石、透閃石的礦石性質(zhì)與礦物特征

應用領(lǐng)域

　　透輝石、透閃石具有低熔點(diǎn)、易于于燥、燒成溫度低及吸水率低等特點(diǎn)，還可一次掛釉，速燒成型，是一類(lèi)節約能源、降低成本的新型陶瓷原料。因此，目前透輝石和透閃石主要用于陶瓷、微晶玻璃及鑄石的生產(chǎn)。
　　此外，透閃石和透輝石粉碎后類(lèi)似硅灰石的針狀或柱狀粒型以及良好的化學(xué)穩定性，還用做塑料和橡膠的增強填料及油漆涂料的填料和顏料。

技術(shù)指標要求

　　透輝石和透閃石是一種有待進(jìn)一步開(kāi)發(fā)利用的非金屬礦物。目前為止，國家有關(guān)部門(mén)尚未制定統一的產(chǎn)品質(zhì)量標準，技術(shù)指標以用戶(hù)的要求而定。一般來(lái)說(shuō)，白度較高、雜質(zhì)較少（尤其是Fe2O3含量低于1.5%的透輝石和低于1.0%的透閃石）產(chǎn)品利用價(jià)值較高，應用領(lǐng)域較廣。

常用加工技術(shù)

　　目前透輝石和透閃石的加工一般是原礦經(jīng)手選后直接磨成74μm（200目）、38μm（400目）、30-16μm（500-800目）、10μm（1250目），甚至更細的粉體。
　　38μm 以下的透輝石和透閃石粉體加工設備主要采用雷蒙磨（懸輥式盤(pán)磨機），16μm（800目）以上的細粉和超細粉采用高速機械沖擊式磨機和振動(dòng)球磨機等，同時(shí)配置相應的分級設備，大多采用干法粉碎工藝。
　　透輝石或透閃石與方解石、云母、黃鐵礦等的分離可采用反浮選工藝。實(shí)驗結果表明，用浮選方法可得到高質(zhì)量的透輝石精礦。但浮選方法目前在工業(yè)上還很少采用。另外對于含有強磁性礦物雜質(zhì)，如磁鐵礦，弱磁性礦物雜質(zhì)，如石榴子石、橄欖石、黃鐵礦等的原礦，粉碎至一定粒度后可采用磁選方法去除。
　　用透輝石和透閃石制取的針狀粉體在用做高聚物基復合材料的填料時(shí)，還須進(jìn)行適當的表面處理。一般可采用鈦酸酯、鋁酸酯或硅烷偶聯(lián)劑等作為表面改性劑。


無(wú)機粉體表面改性技術(shù)與裝備高級研修班
2019年9月中旬中國地質(zhì)大學(xué)（北京）

掃碼報名


培訓咨詢(xún)


主要培訓內容：

無(wú)機粉體表面改性原理和應用
有機化表面改性
無(wú)機包覆
插層改性
粉體表面改性效果評價(jià)
粉體改性及其在塑料橡膠等領(lǐng)域的應用、生產(chǎn)與應用實(shí)踐
其他培訓內容


來(lái)源：粉體技術(shù)網(wǎng)


更多精彩！歡迎掃描下方二維碼關(guān)注中國粉體技術(shù)網(wǎng)官方微信（粉體技術(shù)網(wǎng)）
