對于納米粉體來(lái)說(shuō)，達到納米尺寸只是第一步，最艱難的是針對不同使用介質(zhì)、不同使用場(chǎng)合的表面改性和處理。
在實(shí)際生產(chǎn)過(guò)程中，正確評價(jià)表面改性效果，對及時(shí)調整改性劑、工藝與設備參數等至關(guān)重要。目前，對納米粉體表面改性效果的檢測還沒(méi)有普遍的方法，根據納米粉體表面改性的目的不同，通過(guò)應用效果對比做出直接的評價(jià)，常見(jiàn)的方法有：

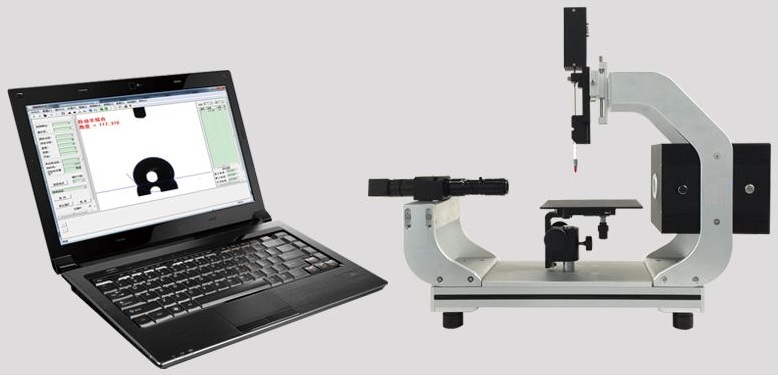

1、接觸角的測定
液體在固體表面潤濕性的程度通常用接觸角的大小來(lái)判斷，接觸角越大說(shuō)明固體對液體的潤濕性越小。納米粉體經(jīng)過(guò)表面改性后，通過(guò)測量其與介質(zhì)的接觸角，評價(jià)其與介質(zhì)的潤濕性好壞，即反映其親水、親油的程度。

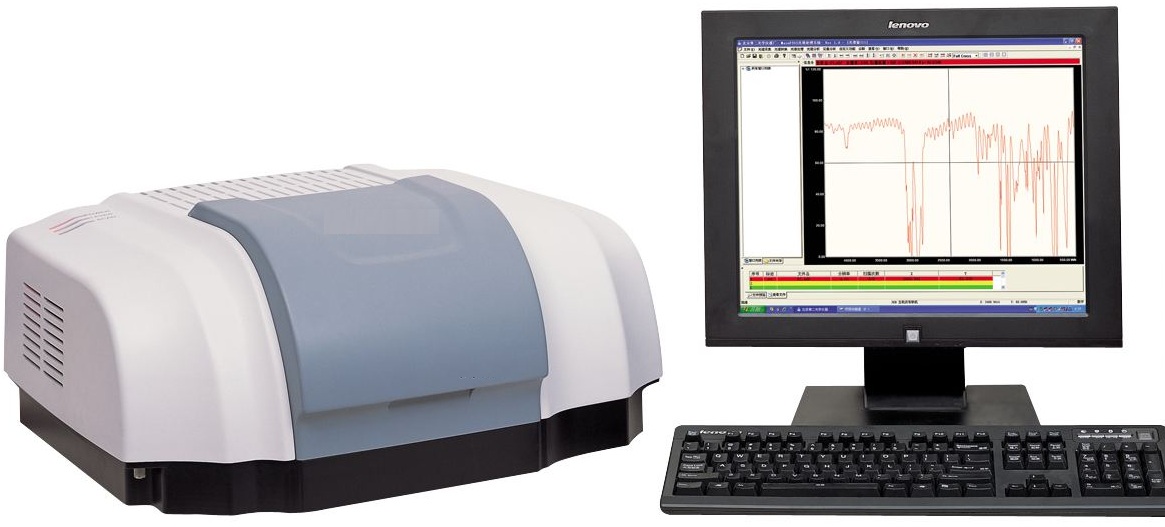

2、紅外光譜的測試
用紅外光譜檢測表面改性前后的納米粉體，對比可知改性后是否有新鍵產(chǎn)生，從而對表面改性機理做出探討。

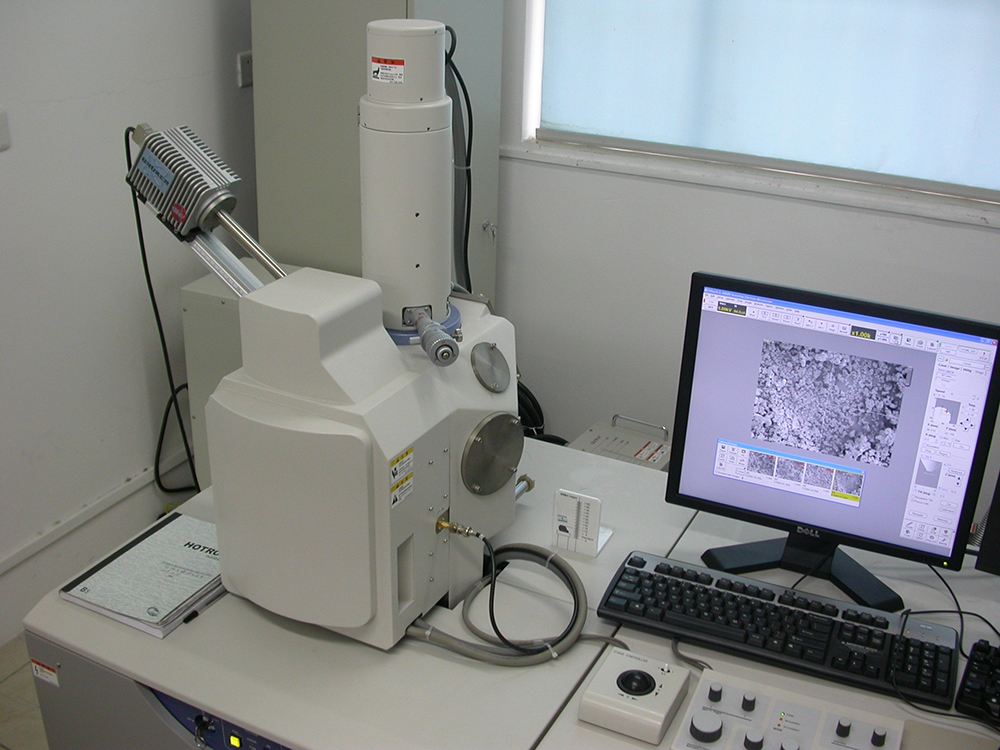

3、電鏡測試
通過(guò)掃描隧道顯微鏡、透射電子顯微鏡可以直觀(guān)觀(guān)察改性效果，對比分散程度。

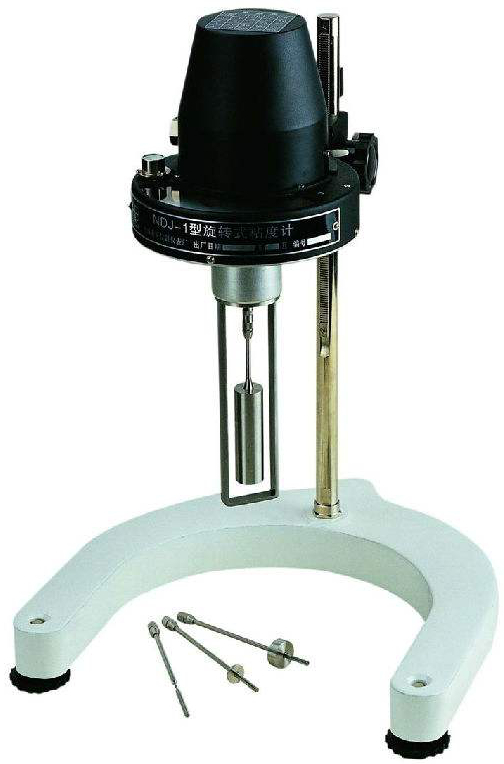

4、粘度法
由于較高固體含量固液懸浮體的粘度與顆粒表面和液體的親和作用相關(guān)，所以可以根據納米粉體與液態(tài)介質(zhì)形成的懸浮液的粘度大小來(lái)判別改性效果的好壞。同一溫度下，如果固液親和作用強，粘度就低，表明納米粉體表面改性效果就好。反之，則表明改性效果差。

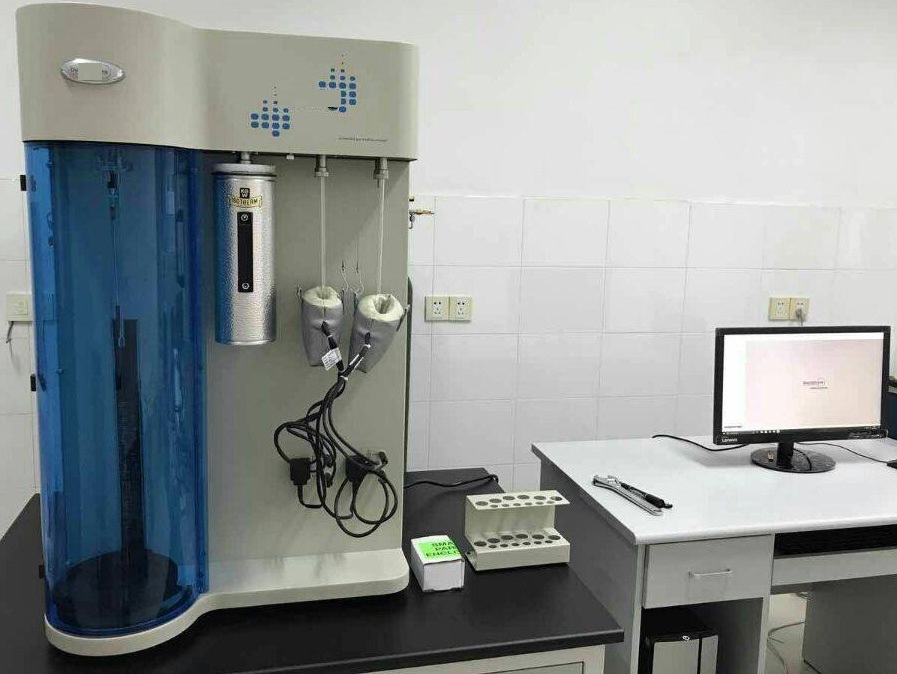

5、比表面積法
由于納米粉體經(jīng)過(guò)表面改性后，改性劑占據了粉末表面的微孔，從而導致了比表面積下降。而且對同一種納米粉體來(lái)說(shuō)改性效果越好，比表面積下降越多。

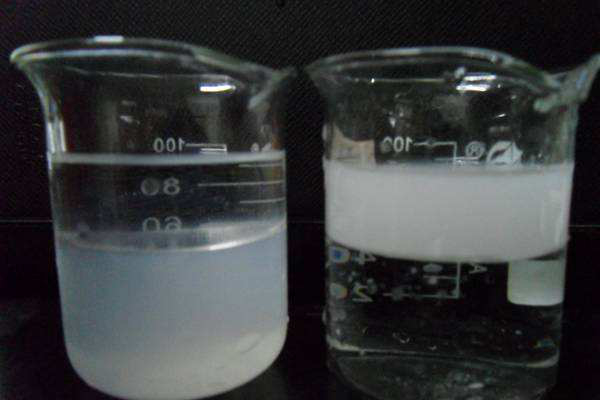

6、沉降性測定
將一定量的納米粉體置于刻度試管中，加入一定體積的蒸餾水，振蕩，靜置一定時(shí)間后，讀取試管內沉降粉體的體積，通過(guò)沉降體積的大小可知改性效果的好壞。沉降體積越小，改性效果越好。
7、親油度的測定
親油化度值的大小說(shuō)明粉體在有機介質(zhì)中分散程度的好壞。將經(jīng)表面處理的納米粉體置于V ml水中，加入甲醇，當漂浮于水面上的納米粉體完全潤濕時(shí)，記錄甲醇的加入量a ml，則親油化度=a/（V+a）*100%。
培訓內容：
1.什么是粉體表面改性？
2.粉體有機化表面改性常用技術(shù)、設備和藥劑
3.粉體有機化表面改性的應用領(lǐng)域和效果分析
4.粉體無(wú)機包覆改性的工藝設計和參數控制方法
5.粉體無(wú)機包覆改性的應用領(lǐng)域和效果分析
6.粉體表面改性在工程塑料中的應用
7.粉體表面改性在汽車(chē)塑料中的應用
8.粉體表面改性在家電塑料中的應用
9.粉體改性設備用戶(hù)案例分析與現場(chǎng)交流參觀(guān)
（參觀(guān)企業(yè)：張家港市通沙塑料機械有限公司）
報名咨詢(xún)：18301216601（微信同號）
更多精彩！歡迎掃描下方二維碼關(guān)注中國粉體技術(shù)網(wǎng)官方微信（粉體技術(shù)網(wǎng)）
|
