吸油值也稱(chēng)樹(shù)脂吸附量，表示填充劑對樹(shù)脂吸收量的一種指數。在實(shí)際應用中，大多數填料用吸油值這個(gè)指標來(lái)大致預測填料對樹(shù)脂的需求量。吸油值不同，則粉體填料的粒度、比表面積、分散性、潤濕程度、吸附性能不同，從而影響粉體與高聚物作用的相容性，所以吸油值直接影響材料質(zhì)量、性能及用途。

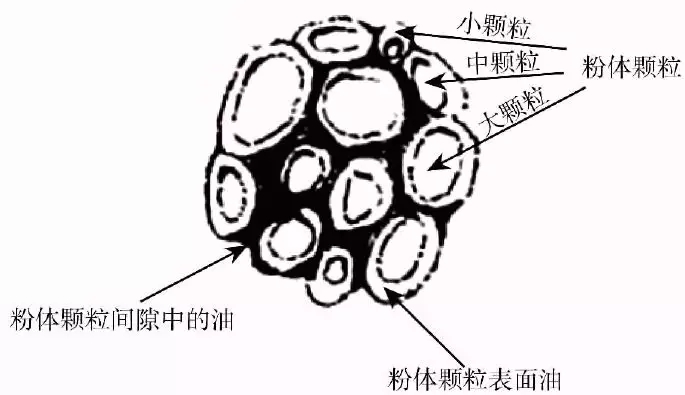

▲粉體吸收油的兩種主要形態(tài)

　　因此，吸油值的準確測定至關(guān)重要，今天粉體技術(shù)網(wǎng)專(zhuān)門(mén)總結了各類(lèi)非金屬礦粉體的吸油值檢測方法及其步驟，以期對大家有所幫助。

　　碳酸鈣吸油值的檢測方法及步驟
　　高嶺土吸油值的檢測方法及步驟
　　滑石粉吸油值的檢測方法及步驟
　　砂狀粗顆粒吸油值的檢測方法及步驟

1、碳酸鈣吸油值的檢測方法及步驟

（1）試劑

鄰苯二甲酸二辛脂（DOP）

（2）儀器

調刀：長(cháng)178mm，寬7mm-8mm；
玻璃板或釉面瓷板：20cm×20cm；
滴瓶：60mL。

（3）分析步驟

　　稱(chēng)取約5g試樣，精確至0.01g，置于玻璃板或釉面瓷板上，用已知質(zhì)量的盛有DOP的滴瓶滴加DOP。在滴加時(shí)用調刀不斷進(jìn)行翻動(dòng)研磨，起初試樣呈分散狀，后逐漸成團直至全部被DOP所潤濕，并形成一整團即為終點(diǎn)。稱(chēng)取滴瓶質(zhì)量，精確至0.01g。整個(gè)測定要求在10min-30min內完成。

（4）結果計算

　　吸油值以每100g碳酸鈣所吸收DOP的質(zhì)量（g）表示，按下式計算：



　　式中：

　　m₁：滴加DOP之前滴瓶和DOP的質(zhì)量的數值，單位為克（g）；
　　m₂：滴加DOP之后滴瓶和DOP的質(zhì)量的數值，單位為克（g）；
　　m：試料的質(zhì)量的數值，單位為克（g）。

　　取平行測定結果的算術(shù)平均值為測定結果，平行測定結果的絕對差值符合產(chǎn)品標準規定。

2、高嶺土吸油值的檢測方法及步驟

（1）試劑

蓖麻油（分析純）

（2）儀器

平板磨砂玻璃：尺寸不小于300mm×400mm；
鋼制調刀：長(cháng)280mm，寬22-28mm
其他：滴管、滴瓶、電子天平（精度0.001g）

（3）取樣量


（4）分析步驟

　　稱(chēng)樣，在千分之一天平上稱(chēng)取5g被測樣品量，稱(chēng)取樣品量應準確到±0.002g，記為W₁；
　　將盛有蓖麻油的滴瓶連同滴管放在天平上稱(chēng)重，記為W₂；
　　將試樣置于平板上，用滴管滴加蓖麻油，每次加油量不能超過(guò)10滴，而后用調刀用力壓研，使油充分滲入樣品中，繼續以此速度滴加至油和試樣近團塊時(shí)止。從此時(shí)起，每加一滴油后需用調刀充分研磨，當形成稠度均勻的膏狀物，恰好不裂不碎，又能粘附在平板上時(shí)即為終點(diǎn)。用鋼刀壓研整個(gè)過(guò)程最好控制在20±1分鐘；
　　再將盛有蓖麻油的試劑瓶連同滴管放在天平上稱(chēng)重，記為W₃；
　　全部操作過(guò)程應在20-25分鐘內完成。

（5）結果計算

　　吸油值以每100g高嶺土所吸收蓖麻油的質(zhì)量（g）表示，按下式計算：



3、滑石粉吸油值的檢測方法及步驟

　　滑石粉吸油量是指干燥滑石粉用精制亞麻汕調和成恰好潤濕粉體的團塊時(shí)，所需要的精制亞麻油的量。用100g滑石粉所需要的精制亞麻油的克數表示。

（1）材料和儀器

平板：磨砂玻璃或大理石板，尺寸不小于300mm×400mm；
調墨刀：鋼制，錐形刀身，長(cháng)約140mm-150mm，最寬處為20mm-25mm，最窄處不小于12.5mm；
天平：感量不大于0.001g；
滴瓶：容量100mL；
精制亞麻油：酸值為5.0mgKOH/g-7.7mgKOH/g；
滑石粉取樣量：試樣2個(gè)，每個(gè)7g。

（2）試驗步驟

　　準確稱(chēng)量裝精制亞麻油的滴瓶的質(zhì)量（精確到0.001g）并記錄；
　　稱(chēng)取干燥后的滑石粉試樣約5g<精確到0.001g），置于平板上；
　　將滴瓶中的精制亞麻油用點(diǎn)滴的方式加入平板上的試樣中。每次加油量不超過(guò)10滴，加完油后用調墨刀壓研，使油滲入試樣中，繼續滴加至油和試樣可成團塊為止。從此時(shí)起，每加一滴油后需用調墨刀充分壓研，形成稠度均勻，恰好潤濕粉體的團塊，不裂不碎，又能黏附在平板上時(shí)，即為終點(diǎn)；
　　稱(chēng)量終點(diǎn)后滴瓶和精制亞麻油的質(zhì)量（精確到0.001g）并記錄。

（3）結果計算

　　滑石粉的吸油量按下式計算（保留小數點(diǎn)后2位數字）：
　　式中：


　　m₁：滴油前滴瓶和精制亞麻油的質(zhì)量，單位為克（g）；
　　m₂：滴油后滴瓶和精制亞麻油的質(zhì)量，單位為克（g）；
　　m：試樣的質(zhì)量，單位為克（g）。

　　取兩個(gè)平行試驗結果的平均值為報告值。
　　允許差：兩個(gè)平行試驗結果之間的絕對誤差應不大于2.0g/100g口否則，應重新測定。

4、砂狀粗顆粒吸油值的檢測方法及步驟

　　目前吸油值的檢測主要是針對細粉，其實(shí)粗顆粒在下游應用也是非常廣泛，如人造大理石、人造石英石、防腐樹(shù)脂涂料等等，特別是對裝飾類(lèi)樹(shù)脂制品，粗顆粒物料是少不了的一個(gè)基礎填料。
　　因此，檢測砂狀粗顆粒吸油值指標，吸油值的大小對評價(jià)物料的密度、表面光潔度、顆粒大小均勻度等有參考價(jià)值，對板材、涂料等生產(chǎn)工藝配方調整有重要借鑒意義。

具體步驟：

　　顆粒不像粉體一樣可以用調刀翻滾，加了亞麻油或二辛酯（DOP）也黏合不到一起。這里規定：顆粒完全濕潤亞麻油或二辛酯（DOP）后，在某恒定時(shí)間內亞麻油或二辛酯（DOP）不再外滴。稱(chēng)重計算其吸油值。

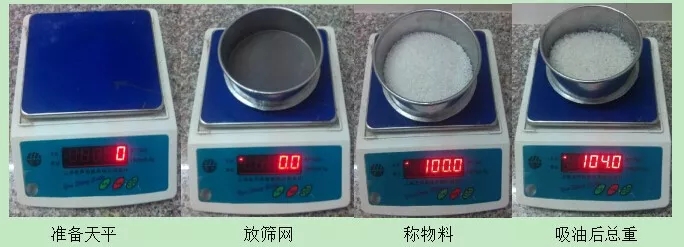

▲ 砂狀粗顆粒吸油值的檢測方法及步驟

　　準備精確度為0.1g%的分析天平；
　　取一個(gè)Ф100mm的試驗篩網(wǎng)，篩網(wǎng)目數選取比檢測物料顆粒目數尺寸小一倍（即4個(gè)目數），如檢測樣品是4目，選取篩網(wǎng)是8目，檢測樣品是12目，選取篩網(wǎng)是20目。以此類(lèi)推；
　　通過(guò)天平，用篩網(wǎng)稱(chēng)100g物料；
　　在這100g物料加入過(guò)量的亞麻油或二辛酯（DOP），然后把篩網(wǎng)連物料放到托盆上，靜置30分鐘。把多余的亞麻油或二辛酯（DOP）流滴到托盤(pán)上。
　　靜置時(shí)間到，然后稱(chēng)重，計算吸油值。


2018年第四期礦物精細加工與應用技術(shù)高級研修班
 2018年12月2日-4日 廣州

培訓大綱：
1、非金屬礦粉體精細加工技術(shù)要點(diǎn)分析
2、非金屬礦粉體表面改性技術(shù)要點(diǎn)與應用解決方案
3、非金屬礦粉體在涂料中的應用技術(shù)解決方案
4、非金屬礦粉體如何打開(kāi)涂料行業(yè)市場(chǎng)解決方案
5、2018涂料狼群工程師技術(shù)沙龍
6、聯(lián)誼晚宴


報名咨詢(xún)和交流：18701083278（微信同號）





來(lái)源：《GB/T19281-2014碳酸鈣分析方法》、山西金洋煅燒高嶺土有限公司、《GB/T15344-2012滑石物理檢驗方法》
編輯整理：粉體技術(shù)網(wǎng)


更多精彩！歡迎掃描下方二維碼關(guān)注中國粉體技術(shù)網(wǎng)官方微信（粉體技術(shù)網(wǎng)）
