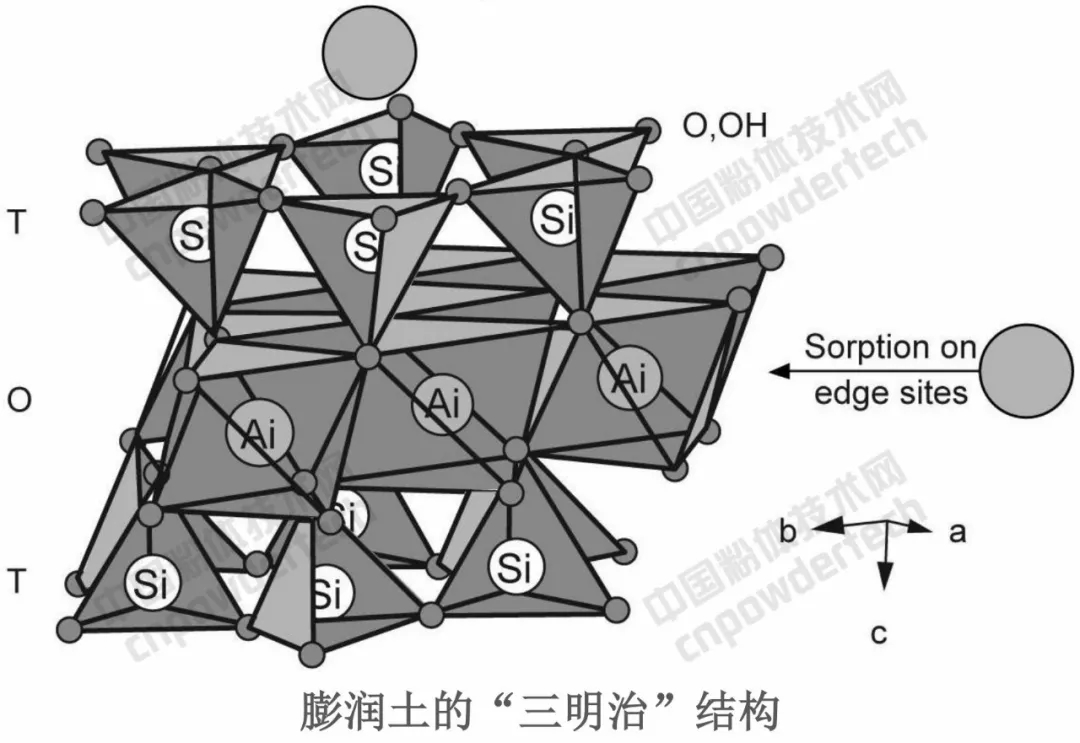

膨潤土又稱(chēng)“斑脫巖”或“膨土巖”，是以蒙脫石為主要礦物成分的黏土巖，常含有少量的伊利石、高嶺石、方解石等礦物，被稱(chēng)為是“萬(wàn)能粘土”。
        功能化是非金屬礦未來(lái)主要發(fā)展趨勢，為了滿(mǎn)足相關(guān)應用領(lǐng)域對膨潤土的要求，可以對膨潤土進(jìn)行精細化加工、復合化利用，發(fā)掘和提升膨潤土的產(chǎn)品功能和應用功能。
        膨潤土礦物精細加工技術(shù)包括改型（人工鈉化、鋰化）、活化（活性白土制備）、改性（有機膨潤土制備）、無(wú)機礦物凝聚制備、柱撐蒙脫石制備等等。
        今天，粉體技術(shù)網(wǎng)就來(lái)與大家分享一下如何制備鈉基膨潤土、鋰基膨潤土？

1、鈉基膨潤土的制備
        鈉基膨潤土的工藝性能明顯優(yōu)于鈣基膨潤土。如鈉基膨潤土吸水率大，膨脹容量大，陽(yáng)離子交換容量大，在水介質(zhì)中分散好，膠質(zhì)價(jià)大，膠體懸浮液觸變性、黏度、潤滑性好等。
        然而在膨潤土礦床中，鈣基膨潤土儲量占70%以上，因而膨潤土的鈉化改型，是膨潤土的主要加工技術(shù)之一。
膨潤土鈉化改型是用Na⁺將蒙脫石晶層中可置換的陽(yáng)離子Ca²⁺或Mg²⁺置換出來(lái)，將鈣基膨潤土轉換成鈉基膨潤土。

        一般方法是在鈣基膨潤土中加入鈉鹽（通常是Na₂CO₃），使其發(fā)生離子變換反應。鈉化改型主要有懸浮液法（濕法）、堆場(chǎng)鈉化法（陳化法）、擠壓法等。

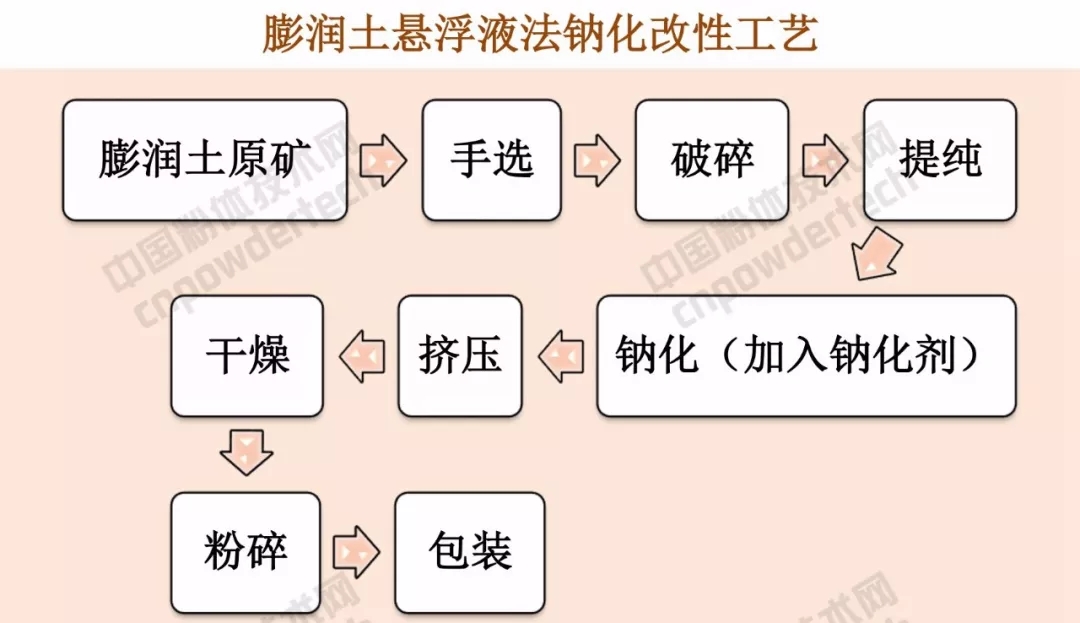

（1）懸浮液法
        在配漿的同時(shí)向水中加入鈣基膨潤土和Na₂CO₃，長(cháng)時(shí)間預水化，以使混合更加均勻，鈉化更完全。

（2）堆場(chǎng)鈉化法
        在原礦堆場(chǎng)中，將2%-4%的Na₂CO₃撒在含水量大于25%的膨潤土原礦中，翻動(dòng)拌和，混勻碾壓，老化7-10天，然后干燥粉碎成產(chǎn)品。

（3）擠壓法
        其中包括輪碾擠壓法（德國）、雙螺旋擠壓法（日本）、阻流擠壓法（中國）、對輥擠壓法（中國）等。在人工鈉化過(guò)程中，除了要有一定的濃度的鈉離子外，還必須施加一定的剪切應力，使聚結的顆粒分開(kāi)，增加比表面積，加速離子交換過(guò)程。

        鈉基膨潤土應用廣泛，各行業(yè)有不同的質(zhì)量標準，膨脹倍和膠質(zhì)價(jià)是表征粘土礦物水化特性的參數，可用這兩個(gè)指標來(lái)標準鈉基膨潤土的質(zhì)量。
        鈉基膨潤土的制備流程較為簡(jiǎn)單，所以在選擇設備時(shí)，主要考慮設備的批處理能力和能耗。粉碎機需滿(mǎn)足膨潤土初選、破碎以及最后產(chǎn)品的粉碎；混合機主要實(shí)施鈉化過(guò)程。
2、鋰基膨潤土的制備
        鋰基膨潤土能夠在有機溶劑中成膠，代替有機膨潤土。鋰基膨潤土在水中、低級醇及低級酮中有優(yōu)良的膨脹性、增稠性和懸浮性，因而被廣泛用于建筑涂料，乳膠漆，鑄造涂料等產(chǎn)品中取代各種有機纖維素懸浮劑。
        我國目前生產(chǎn)的鋰基膨潤土主要用作鑄造耐火涂料的懸浮劑。然而，天然鋰基膨潤土資源很少，因此，人工鋰化是制備鋰基膨潤土的主要方法之一。

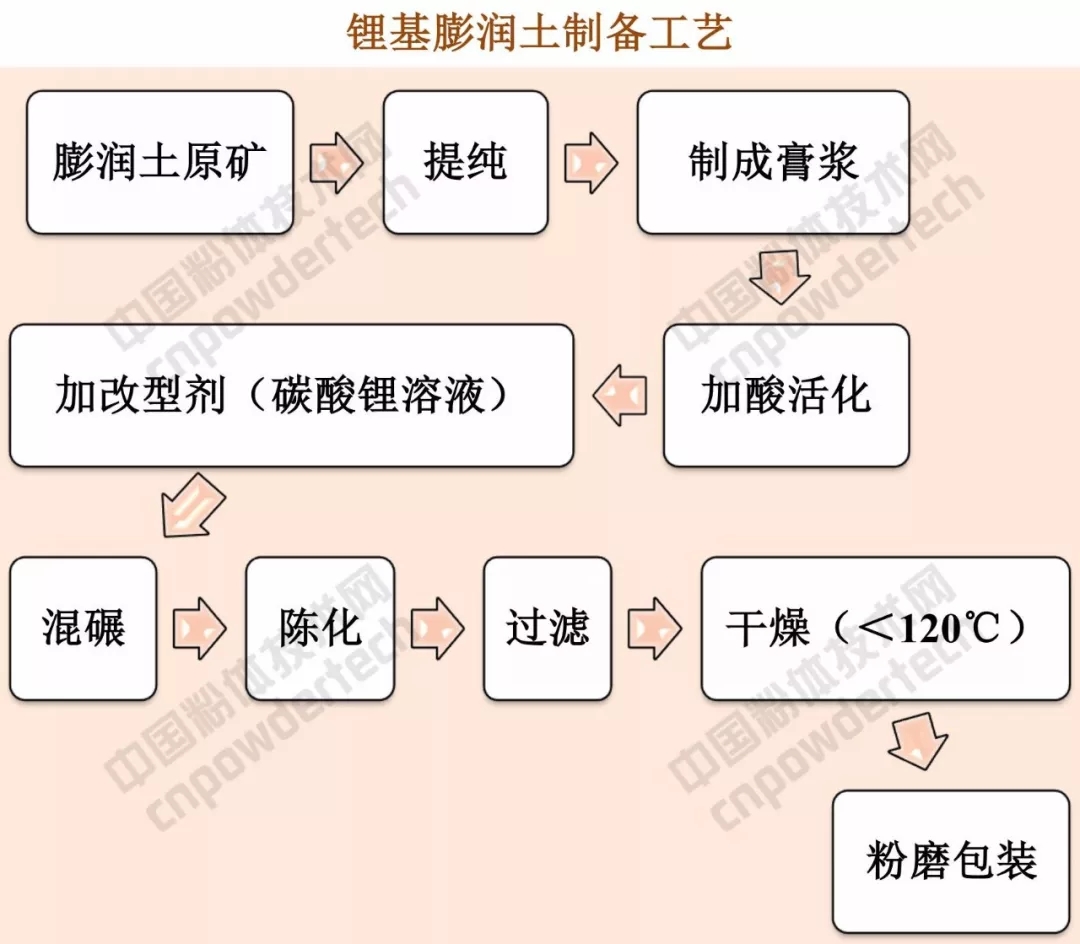

        人工鋰化是用鋰離子置換蒙脫石層間可交換Ca²⁺或Mg²⁺等陽(yáng)離子，將鈣基膨潤土改型為鋰基膨潤土，一般用Li₂CO₃進(jìn)行改型。

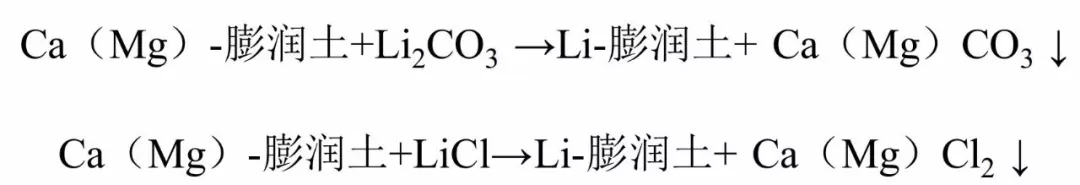

        其反應機理為：

        鋰鹽的加入量直接關(guān)系到改型效果，根據膨潤土原料的陽(yáng)離子交換容量確定鋰鹽的加入量，一般不超過(guò)5%。在一定范圍內，隨鋰鹽加入量的增加制得的改性膨潤土的膨脹值增大；但鋰鹽加入量超過(guò)一定值后，膨脹值不再增加。

        我國膨潤土既有資源優(yōu)勢，又有品種優(yōu)勢，也有國內廣闊的應用市場(chǎng)，膨潤土工業(yè)處在日益發(fā)展的階段。
        隨著(zhù)世界各國工業(yè)的不斷發(fā)展、科學(xué)技術(shù)的進(jìn)步和國民經(jīng)濟建設的深入發(fā)展，各領(lǐng)域對膨潤土的需求將會(huì )日益增加，我國膨潤土工業(yè)必將產(chǎn)生新的飛躍，將會(huì )研制出一批技術(shù)含量高、應用面廣的膨潤土新產(chǎn)品。
