高嶺土原礦中不同程度地存在著(zhù)石英、長(cháng)石和云母以及鋁的氧化物和氫氧化物、鐵礦物（褐鐵礦、白鐵礦、磁鐵礦、赤鐵礦和菱鐵礦）、鐵的氧化物（鈦鐵礦、金紅石等）以及有機物（植物纖維、有機泥炭及煤）等雜質(zhì)，其選礦提純工藝依原礦中擬除去雜質(zhì)的種類(lèi)、賦存狀態(tài)、嵌布粒度及所要求的產(chǎn)品質(zhì)量指標而定。一般來(lái)說(shuō)，有以下幾個(gè)方面需要考慮：
?。?）對于原礦雜質(zhì)含量較少、白度較高、含鈦、鐵雜質(zhì)少、主要雜質(zhì)為砂質(zhì)（石英、長(cháng)石等）的高嶺土采用簡(jiǎn)單的粉碎后風(fēng)選分級的方法除去（即干法選礦）；
?。?）對于雜質(zhì)含量較多、白度較低、砂質(zhì)礦物及鐵質(zhì)礦物含量較高的高嶺土一般要綜合采用重選（除砂）、強磁選或高梯度磁選（除鐵、鈦礦物）、化學(xué)漂白（除鐵質(zhì)礦物并將三價(jià)鐵還原為二價(jià)鐵）、浮選（與含鋁礦物如明礬石分離或除去銳鈦礦）等方法；
?。?）對于有機質(zhì)含量較高的高嶺土，除了前述方法之外，還要采用打漿后篩分（除植物纖維）和煅燒（除有機泥炭及煤）等方法。
今天，粉體技術(shù)網(wǎng)與大家分享年產(chǎn)1萬(wàn)噸造紙涂料級、0.42萬(wàn)噸填料級、0.45萬(wàn)噸陶瓷級高嶺土的生產(chǎn)工藝和年產(chǎn)3萬(wàn)噸煅燒高嶺土生產(chǎn)工藝及設備。
1、年產(chǎn)1萬(wàn)噸造紙涂料級、0.42萬(wàn)噸填料級、0.45萬(wàn)噸陶瓷級高嶺土的生產(chǎn)工藝及設備

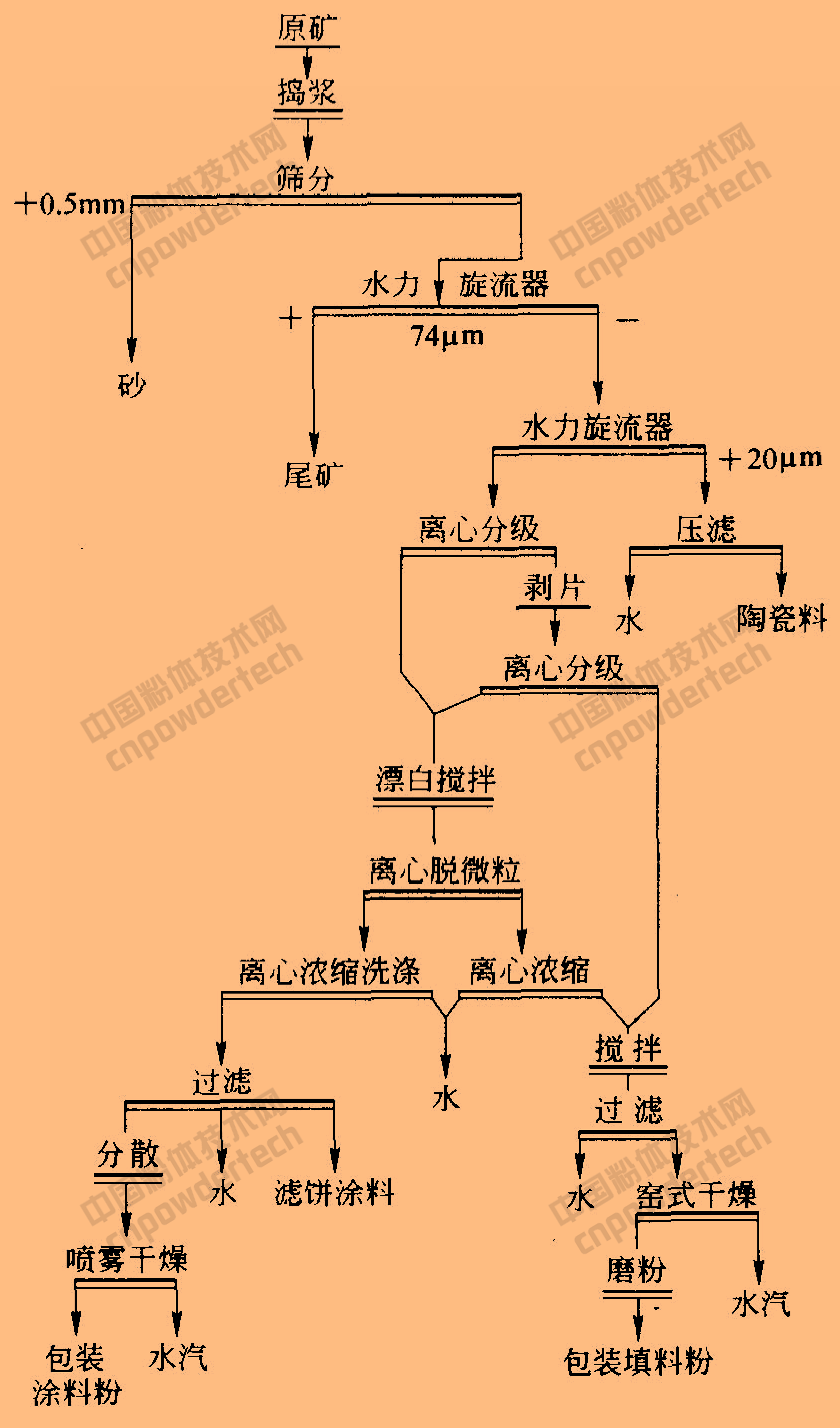

圖1 年產(chǎn)1萬(wàn)噸造紙涂料級、0.42萬(wàn)噸填料級、0.45萬(wàn)噸陶瓷級高嶺土的生產(chǎn)工藝
該工藝中原礦粒度小于44μm，其中-2μm含量占10.03%。原礦經(jīng)搗漿分散、篩分、水力旋流器除砂，獲得-20μm產(chǎn)品，再經(jīng)離心分級、剝片、漂白、洗滌、濃縮、過(guò)濾、干燥、磨粉，獲得刮刀涂布級和填料級高嶺土粉狀產(chǎn)品。造紙涂料級產(chǎn)品的細度為d80≤2μm，白度不小于85%。

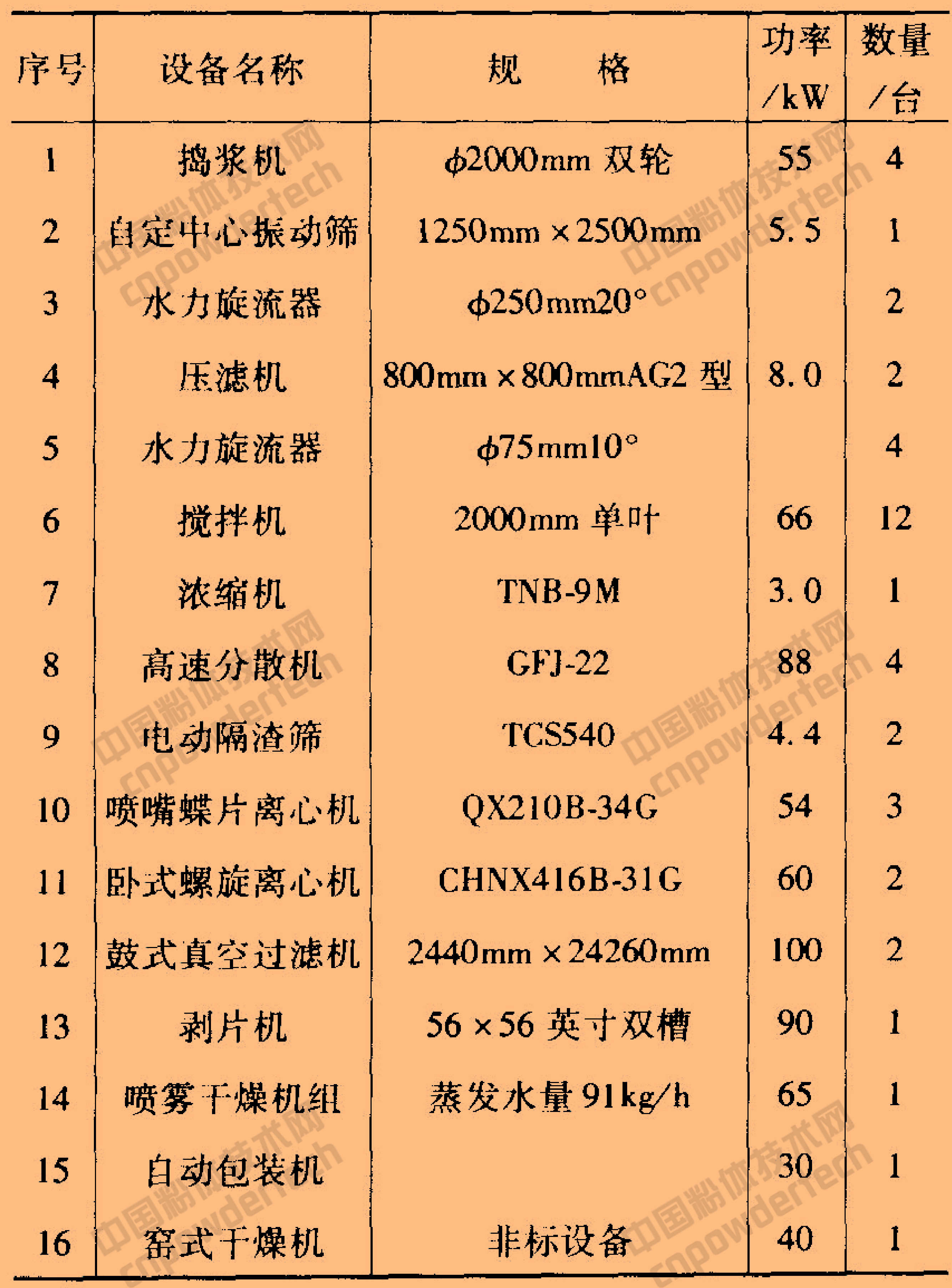

表1 生產(chǎn)線(xiàn)主要設備的型號規格及數量
該工藝主要經(jīng)濟技術(shù)指標為年處理原礦4.35萬(wàn)噸，分散劑六偏磷酸鈉（原礦）2.48kg/t、電耗（原礦）65kW/t，水耗（原礦）4.2m3/t、重油消耗（原礦）22.62kg/t。
2、年產(chǎn)3萬(wàn)噸煅燒高嶺土生產(chǎn)工藝及設備

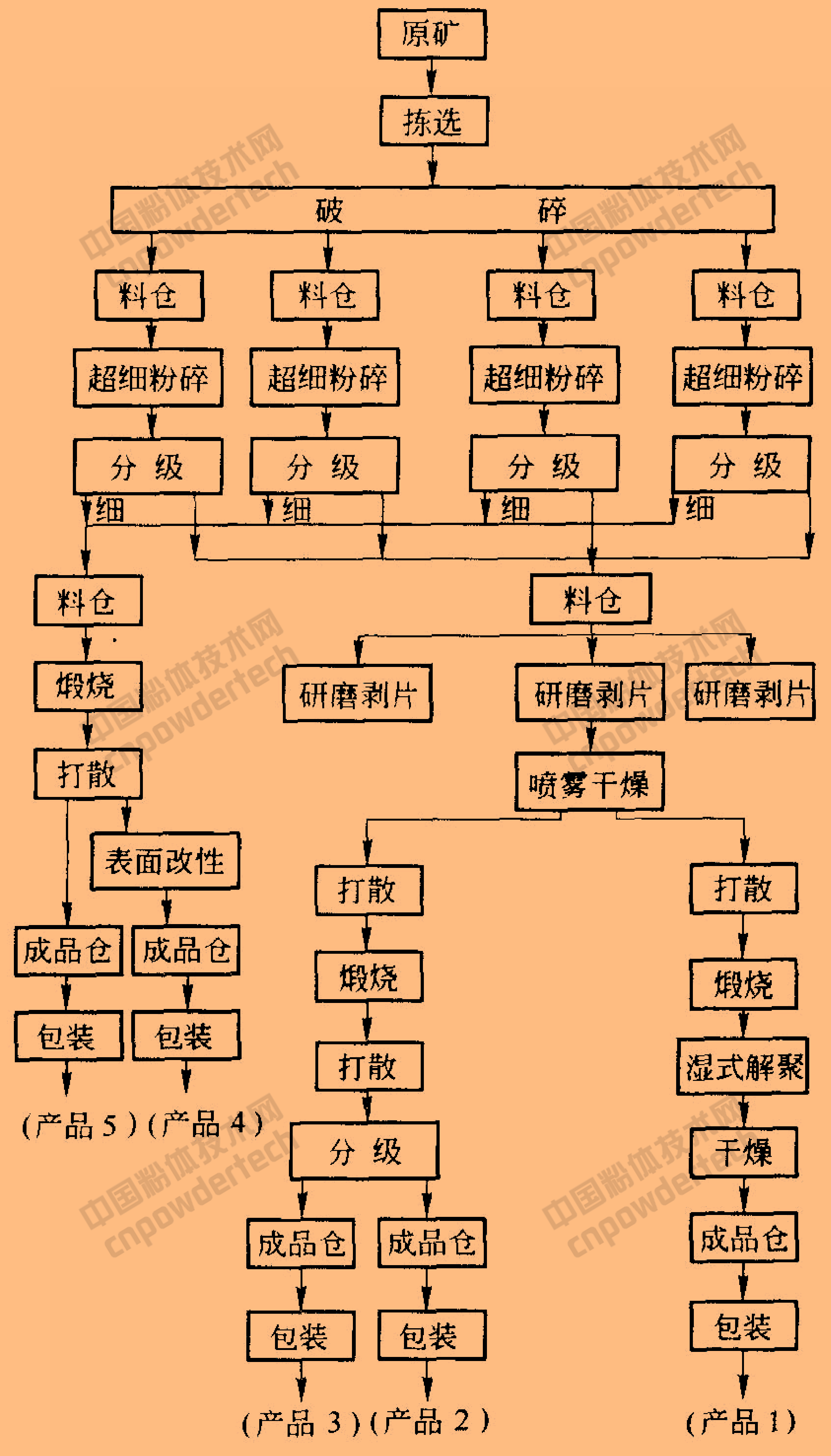

年產(chǎn)3萬(wàn)噸煅燒高嶺土生產(chǎn)工藝
該工藝主要過(guò)程為：
原料經(jīng)鄂式破碎機破碎至小于30mm后給入4臺JSM超細自磨機進(jìn)行粉碎，并用4臺氣流分級機對粉碎后的物料進(jìn)行精細分級；
分級出的細粉（d97≤10μm）直接給入1臺隔焰式回轉窯進(jìn)行煅燒，粗粉經(jīng)制漿后給入研磨剝片機進(jìn)行濕式超細研磨；
研磨后的超細漿料（d93≤2μm）經(jīng)噴霧干燥和打散解聚后給入2臺隔焰式回轉窯進(jìn)行煅燒；
分級細粉煅燒后的部分產(chǎn)品用SLG型連續式粉體表面改性機進(jìn)行表面改性；
濕磨-噴霧干燥-煅燒后的粉料部分再用精細分級機進(jìn)行分級，去除少量粗粒子，得到細度為-2μm含量86%±2%的超細煅燒高嶺土；
另一部分再用研磨剝片機進(jìn)行濕式解聚和閃蒸干燥機進(jìn)行干燥后得到細度為-2μm含量92%±2%的造紙涂料級超細煅燒高嶺土。
表2 生產(chǎn)線(xiàn)主要設備的型號規格及數量
自動(dòng)化控制：該生產(chǎn)線(xiàn)從原料破碎開(kāi)始到最終產(chǎn)品下線(xiàn)，全程采用DCS進(jìn)行控制，在中控室內可以完成生產(chǎn)線(xiàn)的開(kāi)、關(guān)機操作。工藝過(guò)程的物流量、料位、濃度等自動(dòng)檢測和傳送至中控室，因此，技術(shù)管理人員可以在中控室監控生產(chǎn)。
產(chǎn)品：該生產(chǎn)線(xiàn)生產(chǎn)五種不同規格的產(chǎn)品，可適應不同用戶(hù)的需要。產(chǎn)品的白度為92%±2%。
2018第三屆礦物精細加工技術(shù)高級研修班
時(shí)間：2018.01.20-22日（周六、周日、周一）
地點(diǎn)：中國地質(zhì)大學(xué)（北京）
咨詢(xún)：18701083278（微信同號）
主講老師：
-
中國礦業(yè)大學(xué)（北京），鄭水林教授
-
中國地質(zhì)大學(xué)（北京），丁浩教授
-
中國建筑材料科學(xué)研究總院，王玉芬教授
-
中國地質(zhì)大學(xué)（北京），張澤朋教授
-
中國地質(zhì)大學(xué)（北京），杜高翔副教授
課程內部：包括礦物精選提純、超細粉碎、表面改性、顆粒復合、綜合利用等精深加工，涉及石英/碳酸鈣/高嶺土/膨潤土/長(cháng)石/滑石/云母/硅灰石/重晶石……
|
