超細粉磨和表面改性是重質碳酸鈣精細加工的主要方式，也是提高其價值和使用性能的重要手段，今天，粉體技術網與大家分享設計年產13.6萬噸重質碳酸鈣的干式球磨+分級+改性+濕式砂磨生產工藝及主要設備。

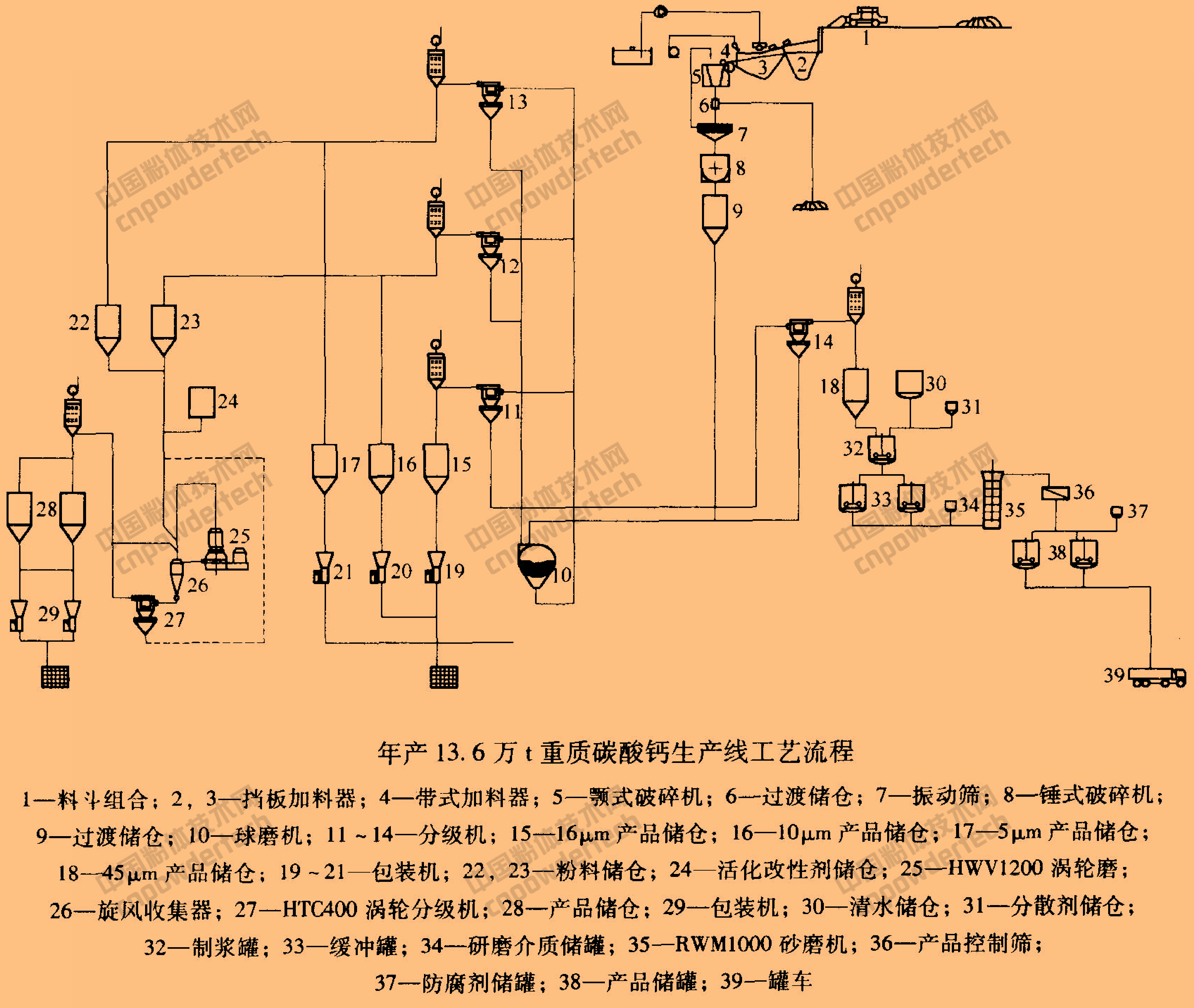

1、生產工藝
該工藝可生產重質碳酸鈣微粉和漿料產品，其各類產品生產能力分別為：
d97≤5μm，1.5萬噸；
d97≤10μm，6.0萬噸；
d97≤16μm，2.5萬噸；
d90≤2μm，3.6萬噸（漿料）。
2、主要設備
該工藝的主要設備型號、技術參數、裝機功率及臺數如下：
1、鄂式破碎機HPE600×900
主要技術參數：進料口600×900，產量100t/h，產品粒度＜100mm，重量15.5t，尺寸2.3m×1.8m×2.2m
裝機功率：75kW
數量：1臺
2、立軸錘式破碎機HPCL1500
主要技術參數：產量60 t/h，產品粒度＜5mm，重量11t，尺寸3.6m×2.1m×2.2m
裝機功率：110kW
數量：1臺
3、過渡儲倉
主要技術參數：容積200m3，直徑5.8m，高度l0.5m，重量11噸，儲存錘式破碎機產品
數量：1臺
4、球磨機3m×6.5m
主要技術參數：內腔直徑2.8m，長度6.5m，電機轉速1000r/min，球磨機轉速18.5r/rnin，不帶研磨介質毛重115t，供電電壓6000V
裝機功率：800kW
數量：2臺
5、過渡儲倉
用途：儲存研磨后的物料并將其分送到各組分級機
裝機功率：4kW
數量：2臺
6、渦輪分級機HTC630
主要技術參數：氣量9000m3/h，渦輪直徑630mm，產量（d97≤16μm）1.4t/（h·臺），風阻12kPa，重量1750kg，尺寸1.8m×1.2m×2.1m
裝機功率：30kW，轉閥電機0.75KW
數量：2臺
7、濾氣收塵器SJF250/133
主要技術參數：濾氣面積250m2，壓縮空氣量60m3/h，轉閥300，重量10.7t，尺寸Φ3.7m×12m
裝機功率：0.75KW
數量：1臺
8、風機（袋濾器用）
主要技術參數：風壓12kPa，風量18000m3/h，轉速3000r/min
裝機功率：132KW
數量：1臺
9、渦輪分級機
主要技術參數：主要技術參數：氣量9000m3/h，渦輪直徑630mm，產量（d97≤10μm）1.4t/（h·臺），風阻12kPa，重量1750kg，尺寸1.8m×1.2m×2.1m
裝機功率：30kW，轉閥電機0.75KW
數量：6臺
10、濾氣收塵器SJF250/133
主要技術參數：濾氣面積250m2，壓縮空氣量60m3/h，轉閥300，重量10.7t，尺寸Φ3.7m×12m
裝機功率：0.75KW
數量：3臺
11、風機（袋濾器用）
主要技術參數：風壓12kPa，風量18000m3/h，轉速3000r/min
裝機功率：132KW
數量：3臺
12、渦輪超細分級機TFS510
主要技術參數：氣量12000m3/h，渦輪直徑510mm，產量（d97≤5μm）0.7t/（h·臺），風阻16kPa，重量3800kg
裝機功率：160kW，轉閥電機2×0.75KW
數量：3臺
13、濾氣收塵器SJF250/133
主要技術參數：濾氣面積250m2，壓縮空氣量60m3/h，轉閥300，重量10.7t，尺寸Φ3.7m×12m
裝機功率：0.75KW
數量：3臺
14、風機（袋濾器用）
主要技術參數：風壓16kPa，風量15000m3/h，轉速3000r/min
裝機功率：110KW
數量：3臺
15、風機（分級機用）
主要技術參數：風壓10kPa，風量960m3/h
裝機功率：55KW
數量：3臺
16、渦輪超細分級機HTC800
主要技術參數：氣量10000m3/h，渦輪直徑800mm，產量（d97≤45μm）2.5t/（h·臺），風阻12kPa，重量3500kg，尺寸2.2m×2.2m×3.2 m
裝機功率：160kW，轉閥電機2×0.75KW
數量：3臺
17、濾氣收塵器SJF250/133
主要技術參數：濾氣面積250m2，壓縮空氣量60m3/h，轉閥300，重量10.7t，尺寸Φ3.7m×12m
裝機功率：0.75KW
數量：1臺
18、風機（袋濾器用）
主要技術參數：風壓10kPa，風量20000m3/h，轉速3000r/min
裝機功率：110KW
數量：1臺
19、活化改性渦輪磨HWV1200
主要技術參數：轉子直徑1250mm，氣流通過量75m3/min，轉速2000r/min，產量3.4t/（h·臺），重量3.5t，尺寸2.9m×1.6m×1.8 m
裝機功率：110KW
數量：1臺
20、旋風收集器
主要技術參數：直徑1250mm
裝機功率：0.75KW
數量：1臺
21、渦輪超細分級機HTC400
主要技術參數：渦輪直徑400mm，風阻12kPa，重量700kg，尺寸0.8m×0.8m×1.0 m
裝機功率：18kW，轉閥電機0.75KW
數量：1臺
22、200濾氣收集器
主要技術參數：濾氣面積200m2，風量12000m3/h，重量7500kg，尺寸Φ3.1m×10.2m
裝機功率：90kW
數量：1臺
23、懸浮液配制罐
主要技術參數：2m3
裝機功率：5.5kW
數量：1臺
24、懸浮液緩沖罐
主要技術參數：4m3
裝機功率：11kW
數量：2臺
25、立式砂磨機RWM1250
主要技術參數：研磨腔容積1250L，轉速1500r/min，研磨介質（Φ0.8-1.2mm硅酸鋯珠）3t
裝機功率：315kW
數量：2臺
26、最終產品控制篩
主要技術參數：網孔直徑63μm
裝機功率：2.2kW
數量：3臺
27、最終產品儲罐
主要技術參數：35m3
裝機功率：11kW
數量：2臺
