石英砂中鐵雜質(zhì)的賦存狀態(tài)決定用什么樣的選礦提純方法和去除效果，在選礦前，需要進(jìn)行工藝礦物學(xué)分析（或稱(chēng)為可選性分析），即考察石英砂中鐵的賦存狀態(tài)，是非常有有必要的?！?br />

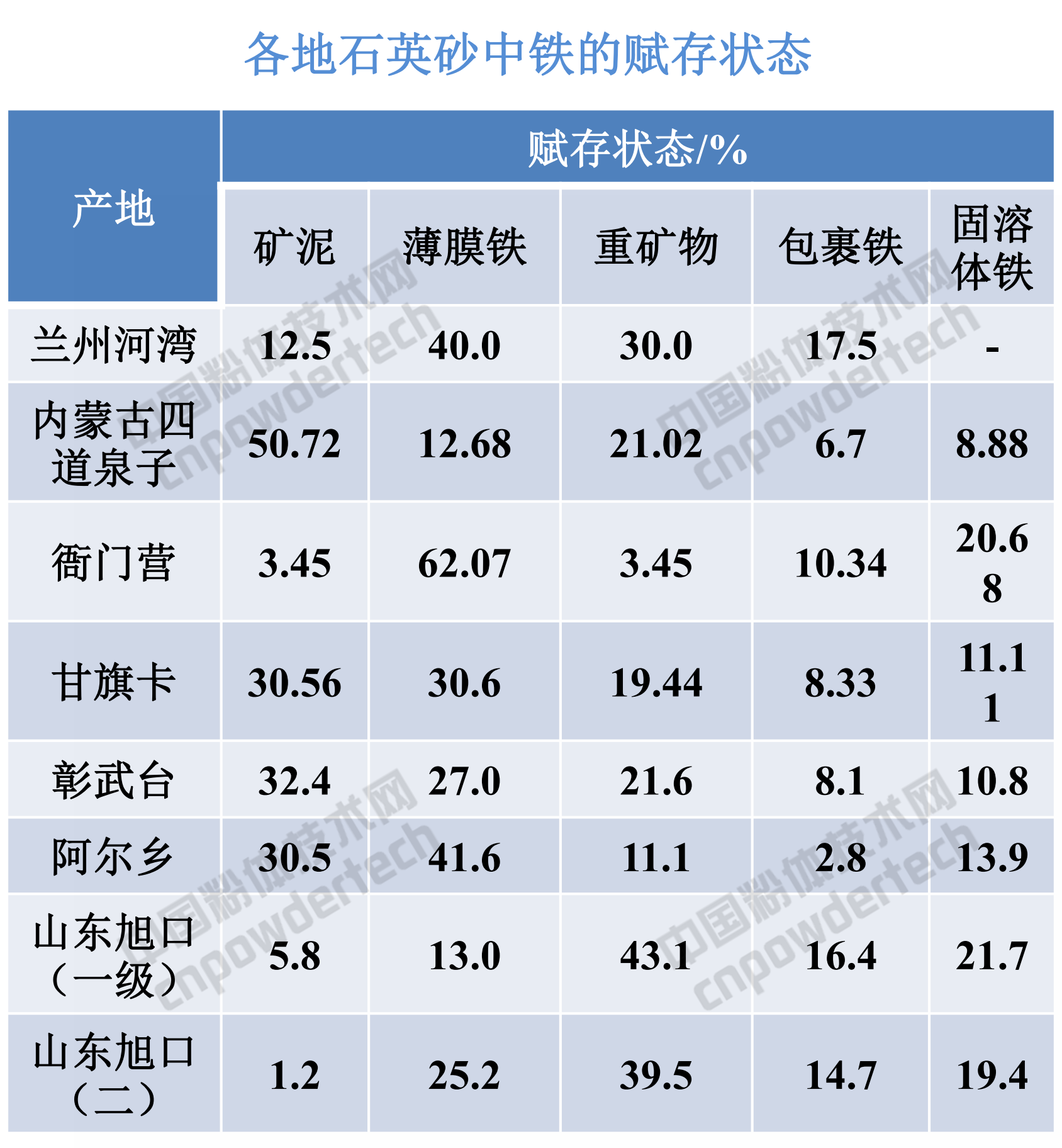

不同的石英砂中，鐵含量的高低是不同的，影響石英砂中Fe2O3，含量高低主要原因有：
?。?）石英砂礦的形成，其物質(zhì)成分來(lái)源于母巖（如花崗巖、片麻巖）中，其含鐵質(zhì)礦物的多少，直接影響石英砂中鐵含量的高低。
?。?）風(fēng)力運輸過(guò)程中，夾帶或揚棄了部分鐵、泥物質(zhì)，這會(huì )影響石英砂表層鐵含量的變化。
?。?）地下水為石英砂礦中的鐵質(zhì)礦物提供了有利于氧化的環(huán)境，誘發(fā)形成較多的次生氧化鐵薄膜。上部砂層淋漓滲透帶來(lái)的氧化鐵溶液，其濃度較高時(shí)就會(huì )形成附于石英顆粒表面氧化鐵薄膜。因此，在地下潛水水平以上，由于長(cháng)期受大氣降水的沖刷及淋漓滲透，一部分氧化鐵及細小的鐵、泥質(zhì)被流失，石英砂質(zhì)量一般比下部礦層好。

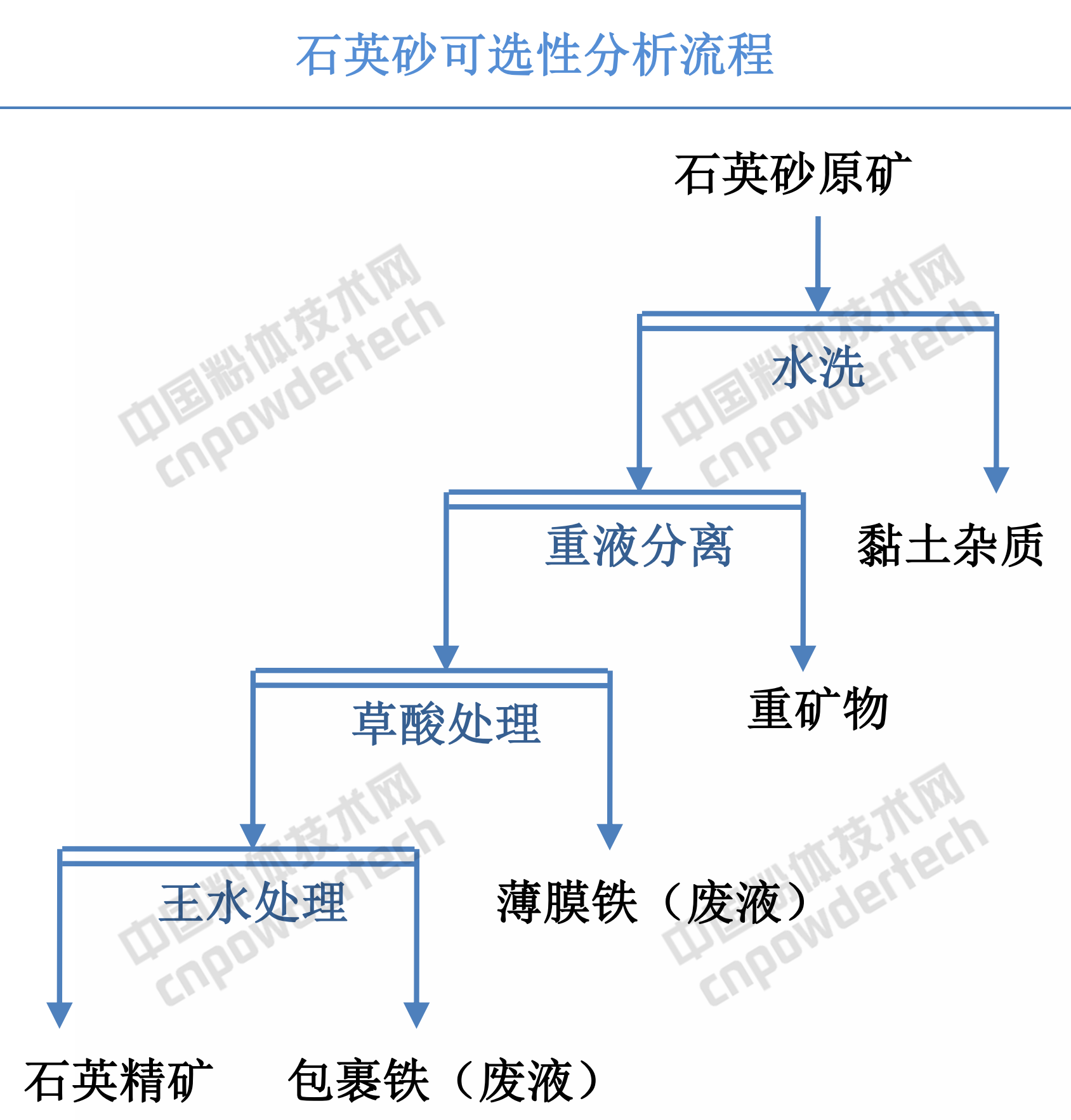

目前，石英砂可選性分析普遍采用的操作方法如下：
該方法分水洗、重液分離、草酸處理、王水處理4個(gè)步驟。
（1）水洗
目的是清洗出原砂中呈分散狀及黏結于玻璃砂表面的郭土，以確定黏土雜質(zhì)中氧化鐵占全部鐵含量的比率。最好采用干濕聯(lián)合篩分：用0.1mm標準篩先在水中篩分，篩下及篩余物分別烘干后，將+0.1mm的部分再進(jìn)行干篩，二次篩分的-0.1mm砂合并，即為原砂中所含黏土雜質(zhì)的總量。
（2）重液分離
目的是測定原砂中重礦物的含量以及氧化鐵占總含鐵量的比率。將水洗精砂在相對密度為2.7的杜列液（碘化鉀與碘化汞按l:1.24配成的水溶液，最大密度為3.2g/cm3）中分離2-3h，并不斷攪拌，可得輕重兩種產(chǎn)品，分別進(jìn)行稱(chēng)重、化驗。
（3）草酸處理
目的是除去原砂表面的氫氧化鐵薄膜。將重液分離得到的輕砂在5%（質(zhì)量）濃度的草酸溶液中，置于100℃水浴鍋中加熱攪拌，每30min換一次草酸洗液，反復進(jìn)行，洗凈為止，洗凈程度可以用3%亞鐵氰化鉀檢驗。
?。?/strong>4）王水處理
目的是測定包裹鐵占全部鐵含量的比率。將草酸洗凈的精砂磨細至0.06mrn以下，加入王水溶液，在沸水上加熱1h，傾出廢液，將精砂用蒸餾水洗多次，取樣進(jìn)行化驗。
這種方法基本上可以查明石英砂中鐵的賦存狀態(tài)，對于選礦方法的選擇以及可能達到的選礦指標具有指導作用。
更多精彩！歡迎掃描下方二維碼關(guān)注中國粉體技術(shù)網(wǎng)官方微信（粉體技術(shù)網(wǎng)）
|
