礦物粉體材料作為填料時(shí)，可有效提高高聚物基復合材料（塑料、橡膠、膠黏劑）的力學(xué)性能（彈性模量、拉伸強度、剛性、撕裂強度、沖擊強度、摩擦系數、耐磨性等），這些粉體材料就成為礦物增強材料。

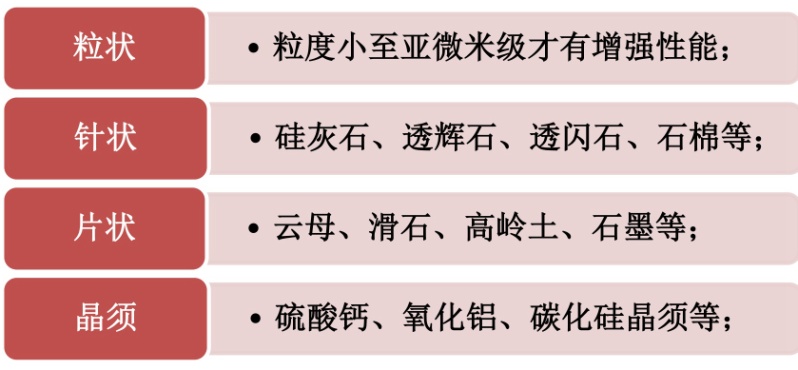

礦物材料的增強主要取決于對其粒度或比表面積和顆粒形狀，礦物增強材料可分為針狀增強材料、片狀增強材料和粒狀增強材料。
礦物增強材料的增強效果順序為：針狀填料＞片狀填料＞粒狀填料。
礦物增強材料在基料中的流動(dòng)性順序大致為：片狀填料＞針狀填料＞粒狀填料。
下面小編就按順序為大家介紹一下硅灰石、云母、滑石、高嶺土、石墨、硫酸鈣晶須、碳化硅晶須、氧化鋁晶須等礦物增強材料。
1、針狀硅灰石增強材料

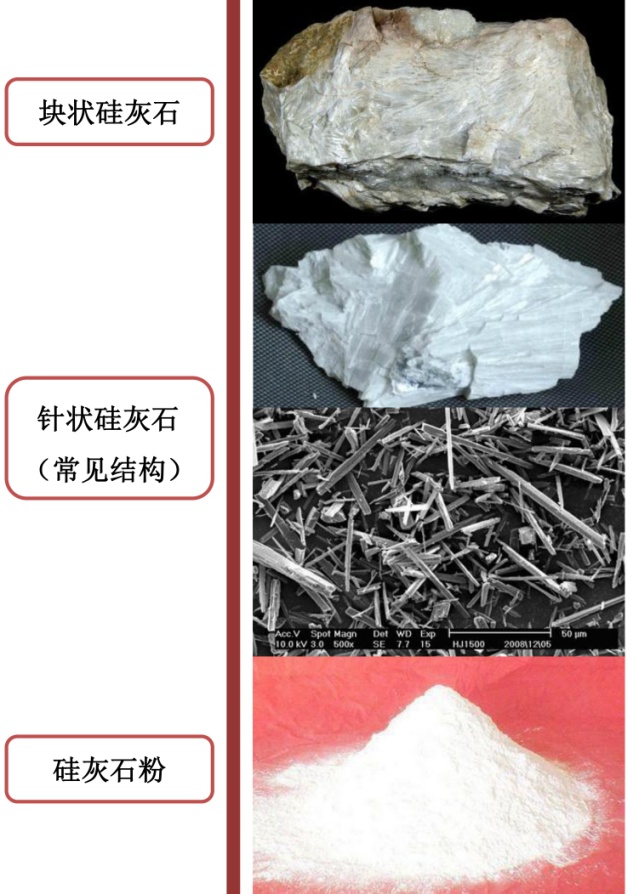

硅灰石（Wollastonite）是一種鈣的偏硅酸鹽礦物，化學(xué)分子式為CaSiO3，理論化學(xué)成分為CaO48.3%，SiO251.7%，目前被廣泛用作工業(yè)礦物原料的主要是低溫三斜硅灰石。（詳情請點(diǎn)擊：1分鐘了解硅灰石）
（1）加工方法
硅灰石的結晶構造決定了即使是細小顆粒也呈纖維狀或針狀的性質(zhì)。硅灰石的а晶型長(cháng)徑比為5：1，β晶型為20：1，最高可達30：1，其長(cháng)徑比隨粉碎方式的不同有很大的差異。提高硅灰石產(chǎn)品的長(cháng)徑比，關(guān)鍵在于粉碎過(guò)程中采用適宜的粉碎方式保持礦物原有的結晶結構。
| 超細粉碎設備 |
產(chǎn)品特性 |
| 沖擊式粉碎 |
細度10-30μm，長(cháng)徑比10-12 |
| 氣流粉碎 |
較高的長(cháng)徑比12-15 |
| 攪拌磨 |
平均細度4.5μm，長(cháng)徑比6-8 |
| 振動(dòng)磨 |
細度90%＜20μm，長(cháng)徑比8 |
| 雷蒙磨 |
＜11μm占50%，平均長(cháng)徑比8.4 |
| 球磨機 |
細度13-16μm，長(cháng)徑3-4 |
?。?）應用特性
高長(cháng)徑比（>10）硅灰石粉體可以代替石棉纖維、造紙纖維以及塑料和橡膠等高聚物基復合材料的高級增強填料等，在工業(yè)上有著(zhù)極高的應用價(jià)值，如作為塑料填料，可以提高其制品的強度和尺寸穩定性。
| 應用領(lǐng)域 |
指標要求 |
| 硅酸鈣板增強材料 |
80-300目，纖維狀，長(cháng)徑比10-20 |
| 工程塑料、尼龍填料 |
800-1250目，纖維狀，
白度≥86%，長(cháng)徑比10左右，有的要求除鐵 |
| 造紙（改性）專(zhuān)用填料 |
規格1000目，纖維狀，長(cháng)徑比10
無(wú)黑點(diǎn)，白度83%-88% |
2、片狀云母增強材料

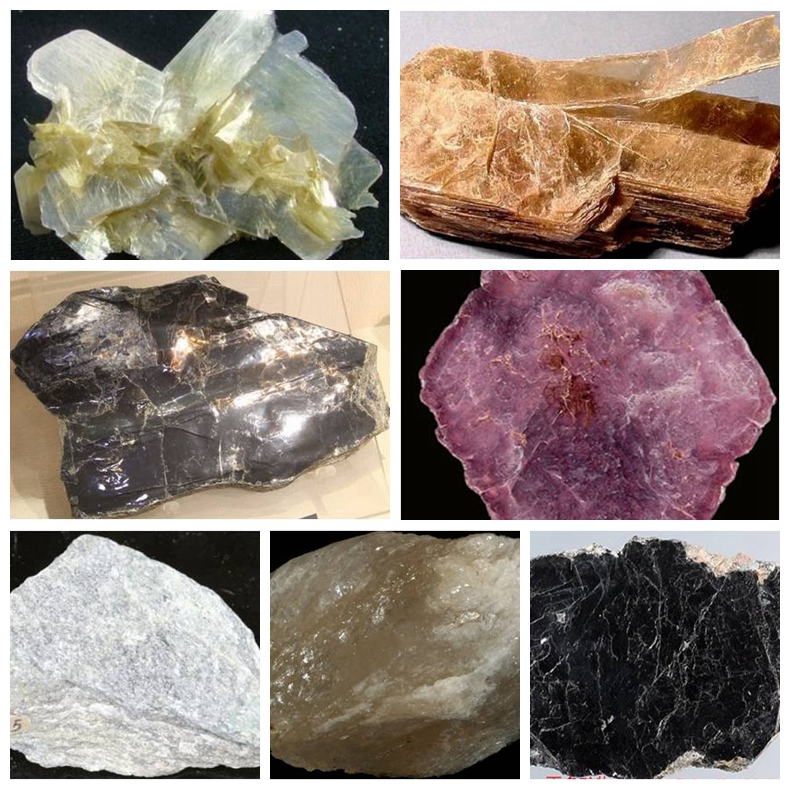

云母可分為白云母、黑云母和鋰云母三大類(lèi)。白云母化學(xué)成分為KAl2(AlSi3O10)(OH)2，其硬度為2-2.5，可剝分到10左右。金云母化學(xué)成分為KMg3(AlSi3O10)(F,OH)2，其硬度2.78-2.85，可剝分成5-10左右。（詳情請點(diǎn)擊：1分鐘云母礦物功能材料）
（1）加工方法
片狀云母一般采用手選、摩擦選、形狀選礦等；碎云母則采用風(fēng)選和浮選。
干法云母粉：
●采用粗碎、細碎、超細碎三級破碎；
●主要設備：爪式破碎機、柱磨機、雷蒙機、氣流粉碎機等。
●采用雷蒙磨之類(lèi)的強力研磨機械，所得云母粉一般純度較低，云母晶形被嚴重破壞，顆粒徑厚比較低（10倍左右），晶片多有撕裂、穿孔和表面磨毛等缺陷。
濕磨云母粉：
●以天然云母（碎云母、制造云母紙的廢漿和片麻巖內云母等）為原料，以水為介質(zhì)的條件下加工制成。
●質(zhì)地純凈、表面光滑、徑厚比大、附著(zhù)力強等，產(chǎn)品純度達到95%以上。
●未受損傷的云母晶片沒(méi)有穿孔和撕裂等缺陷，晶片極薄，徑厚比較大，不含有害雜質(zhì)，粒度分布集中，品質(zhì)穩定。
●濕法生產(chǎn)工藝較復雜，生產(chǎn)周期長(cháng)，水電和藥品消耗也多，生產(chǎn)成本很高；
●國際市場(chǎng)上的云母粉一般都用濕法工藝生產(chǎn)。
| 云母超細設備 |
產(chǎn)品特性 |
| 高速行星式輥輪磨機 |
濕磨可獲得徑厚比20-60云母粉 |
| 高壓均漿超細剝片機 |
云母片徑厚比大，表面特性保持良好 |
| 云母濕磨機 |
無(wú)研磨介質(zhì)，給料<30mm
產(chǎn)品徑厚比>32 |
| 攪拌磨 |
剝片效果好，且不損傷云母表面
產(chǎn)品徑厚比>60 |
（2）應用特性
●橡膠中加入大徑厚比濕法云母粉，其抗沖擊性、機械強度、摩擦系數、彈性模量、形態(tài)穩定性等都有明顯改善。
●塑料和樹(shù)脂中加入大徑厚比濕法云母粉，其拉伸強度、抗沖擊強度、彈性模量、抗熱扭變性、抗疲勞蠕變性和抗磨性能等都有明顯改善。
3、片狀滑石增強材料
滑石是一種常見(jiàn)的硅酸鹽礦物，它非常軟并且具有滑膩的手感?；话愠蕢K狀、葉片狀、纖維狀或放射狀，在機械力作用下薄片間很容易剝離開(kāi)，成為單片。（詳情請點(diǎn)擊：我是滑石粉，這是我的簡(jiǎn)歷）
（1）加工方法
對于片狀結構的滑石礦物來(lái)說(shuō)，如何有效地解決其干法剝片問(wèn)題，穩定和精確地控制滑石粉體的粒度分布和粒子晶體形態(tài)，是滑石產(chǎn)品生產(chǎn)的重要環(huán)節。
●原料選擇：滑石中的雜質(zhì)都不具備片狀結構，滑石越純，雜質(zhì)越少，片狀結構越好。
●加工工藝：選礦、初級破碎、超細研磨粉碎、分級等；
●粉磨設備：以雷蒙機、機械沖擊式粉碎機、氣流磨為主。
●產(chǎn)品粒徑：生產(chǎn)出平均粒徑D50為2~3μm的滑石粉狀產(chǎn)品。 在滑石超細粉碎加工過(guò)程中，采用不同的加工方法，產(chǎn)品的片狀結構保持情況也不相同。目前微細滑石主要采用氣流粉碎技術(shù)，有對沖法和旋流法兩種加工工藝。
?。?）應用特性
●超微細滑石粉成片狀結構，可均勻的成層疊狀分散在樹(shù)脂中，與樹(shù)脂有較好的相容性和力學(xué)性能的互補性；
●可提高塑料制品的剛性、沖擊強度、彎曲模量和熱穩定性
●滑石粉片狀結構保持的越完整，其增強效果越明顯。
●作為塑料薄膜填料，可提高薄膜的拉伸強度、彎曲強度和剛性等機械性能。
4、片狀高嶺土增強材料
高嶺土是一種以高嶺石族粘土礦物為主的粘土或粘土巖，屬1：1層型的二八面體層狀鋁硅酸鹽礦物，經(jīng)粉碎加工后為片狀顆粒。
（1）加工方法
●超細粉碎：高嶺土超細粉碎設備主要有振動(dòng)磨機、沖擊磨機、離心磨機、膠體磨機、氣流粉碎機和攪拌磨機等。
●高嶺土剝片：高嶺土剝片就是從這種厚疊片狀物中通過(guò)剝離分層，把其分成較為單一薄片狀。剝片加工不僅使疊片狀粗粒高嶺土變成薄片，而且還能釋放出高嶺土中的著(zhù)色雜質(zhì)，剝片高嶺土徑厚比大。
高嶺土濕式超細粉碎（剝片）方法有濕法研磨、擠壓和化學(xué)浸泡法：
●研磨剝片設備：研磨剝片機（如MBP300、500型）、攪拌球磨機、砂磨機等。研磨介質(zhì)常用玻璃珠、氧化鋁珠、剛玉珠、氧化鋯珠、天然石英砂等，粒徑為0.8-3mm。
CDS大流量砂磨機
●化學(xué)浸泡剝片：是利用化學(xué)藥劑使高嶺土晶體疊層出現松解。
?。?）應用特性
高嶺土在造紙涂料中應用最主要的是利用其特殊的片狀形態(tài)，用剝片高嶺土取代10%、20%的鈦白粉時(shí)，涂料的對比率基本無(wú)變化，外觀(guān)良好，黏度變化小。

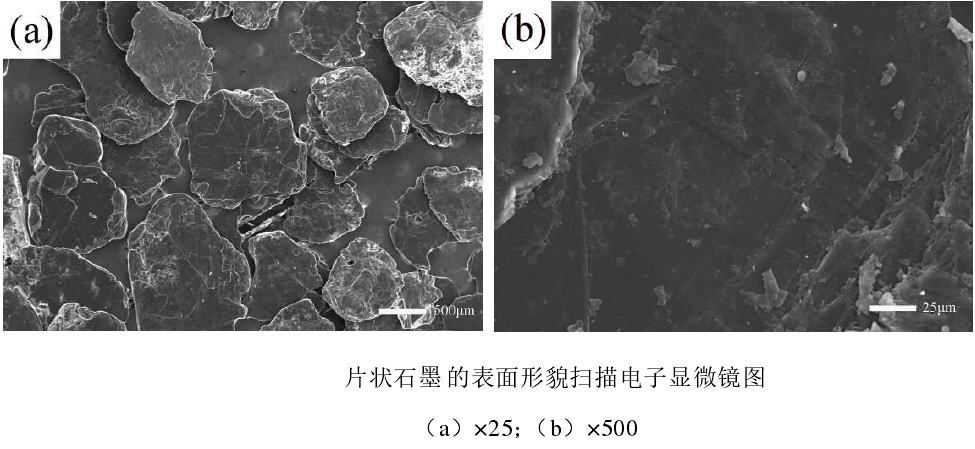

5、片狀石墨增強材料
石墨是碳質(zhì)元素結晶礦物，具完整的層狀解理，解理面以分子鍵為主，對分子吸引力較弱，故其天然可浮性很好。
加工方法：超聲粉碎法、高速剪切法、剝片磨礦機法等。

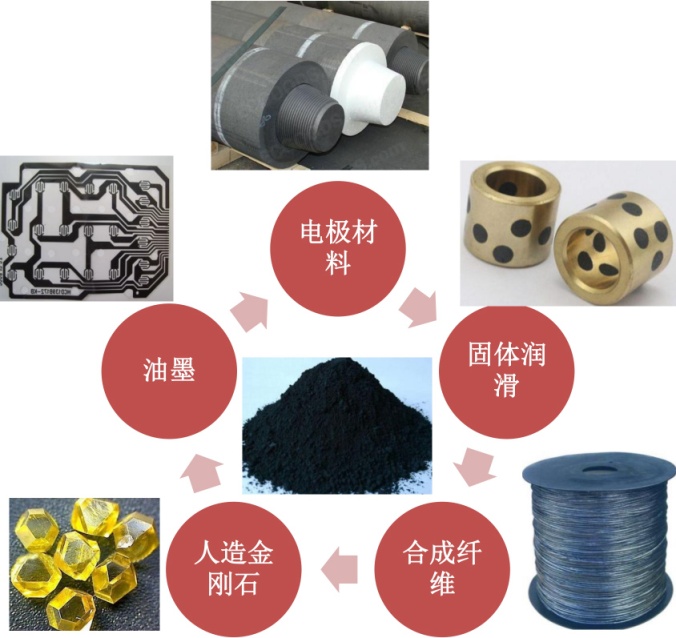

應用領(lǐng)域
6、硫酸鈣晶須
晶須是人為控制情況下以單晶形式生長(cháng)成的一種纖維，一般只有0.1至幾個(gè)微米。高度有序的原子排列結構，使其強度接近于材料的原子間價(jià)鍵的理論強度。因而，晶須最大的用途就是作為增強材料。
硫酸鈣晶須即石膏晶須，分為無(wú)水硫酸鈣（CaSO4）晶須、半水硫酸鈣（CaSO4?0.5H2O）晶須和二水硫酸鈣（CaSO4?2H2O）晶須3種。工業(yè)應用前景最好的為無(wú)水硫酸鈣晶須。
硫酸鈣晶須的合成方法：水熱法、常壓酸化法、微乳法、離子交換法。（詳情請點(diǎn)擊：硫酸鈣晶須制備工藝及應用研究進(jìn)展）
硫酸鈣晶須具有綠色環(huán)保，性?xún)r(jià)比高等特點(diǎn)，既可以作為增強組元、無(wú)機填充材料，同時(shí)還可以起到阻燃、增加白度等作用，在工業(yè)領(lǐng)域應用非常廣泛。

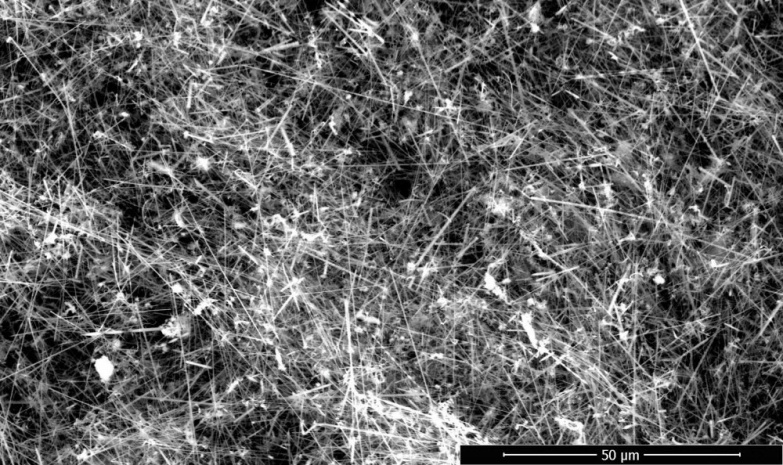

7、碳化硅晶須
碳化硅晶須有“晶須之王”的美譽(yù)，是一種黃綠或灰綠色、直徑為納米級至微米級、有高度單一取向的單晶短纖維。其晶體結構與金剛石類(lèi)似，具有高熔點(diǎn)、低密度、高抗拉強度、高彈性模量、低熱膨脹率以及與金屬和陶瓷基體良好的相容性等優(yōu)點(diǎn)。
碳化硅晶須制備方法：氣相碳源法、固相碳源法、液相碳源法等。
碳化硅晶須的加入對陶瓷的韌性具有明顯的改善作用，斷裂韌性提高1-2倍。碳化硅晶須增韌的金屬基、陶瓷基及聚合物基復合材料己廣泛運用到機械、化工、國防、能源、環(huán)保等領(lǐng)域。
8、氧化鋁晶須
氧化鋁晶須（又稱(chēng)藍寶石晶須）作為一種性能優(yōu)異的復合材料添加劑，具有高強度、高彈性模量等優(yōu)越的力學(xué)性能，α-Al2O3晶須呈現自色，具有針狀或是纖維狀結構，斷面一般為六角形。
氧化鋁晶須的主要制備方法：濕氫法、Al-SiO2法、模板法、前驅體法等。
氧化鋁晶須與金屬基材料，陶瓷基材料間的良好相容性，使其廣泛應用于軍工、航天、農
業(yè)方面。

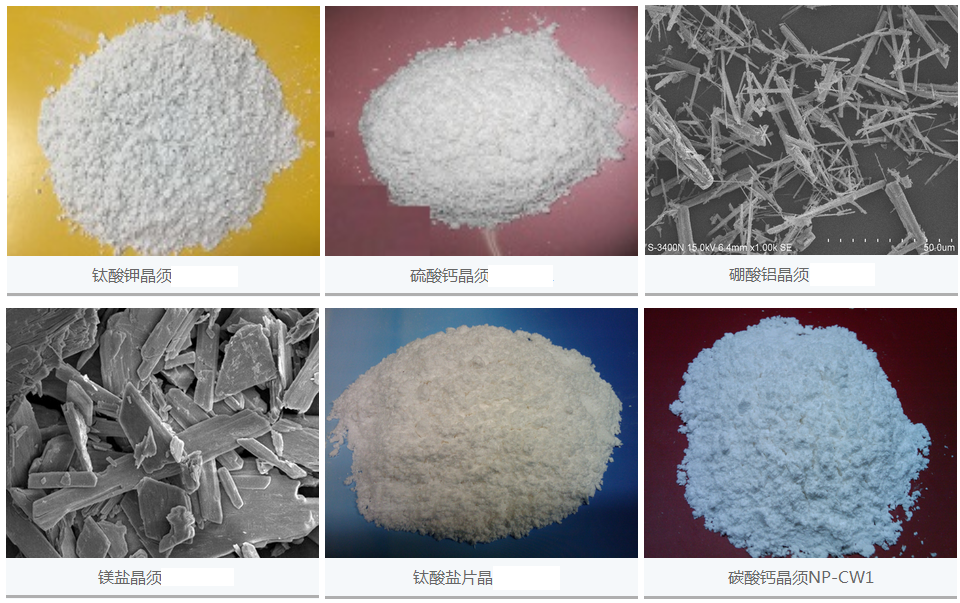

9、其他晶須
氮化硅晶須、鈦酸鉀晶須、硼酸鋁氧化鋅、氧化鎂、二硼化鈦、碳酸鈣晶須等均有其獨特的性能，具有廣闊的應用前景。
更多精彩！歡迎掃描下方二維碼關(guān)注中國粉體技術(shù)網(wǎng)官方微信（粉體技術(shù)網(wǎng)）
|
