碳酸鈣在造紙工業(yè)中主要用作填料和紙張涂布加工的顏料，其在造紙中的主要功能是填充紙頁(yè)中的空隙，提高紙頁(yè)的勻度；改善紙頁(yè)正面平滑度；增加紙頁(yè)不透明度和白度；改善紙頁(yè)適印性能；保證紙頁(yè)尺寸穩定；降低生產(chǎn)成本。
圖1 碳酸鈣的分類(lèi)
隨著(zhù)造紙技術(shù)的不斷發(fā)展，其對碳酸鈣的種類(lèi)、粒度、微觀(guān)形貌、白度等指標有了更高的要求。本文將分別選用重質(zhì)碳酸鈣和輕質(zhì)碳酸鈣（紡錘形、球形、3.2μm紡錘形輕鈣、4.2μm紡錘形輕鈣）在35g/m2鋁箔襯紙產(chǎn)品上進(jìn)行試用，考察不同種類(lèi)的碳酸鈣對鋁箔襯紙性能指標影響。
1、重質(zhì)碳酸鈣和輕質(zhì)碳酸鈣對鋁箔襯紙性能的影響
將重質(zhì)碳酸鈣和輕質(zhì)碳酸鈣分別在紙機上進(jìn)行試驗，并進(jìn)行對比分析。在試生產(chǎn)過(guò)程中，使用重質(zhì)碳酸鈣后與輕質(zhì)碳酸鈣相比，網(wǎng)部脫水速度快，成紙勻度變差。

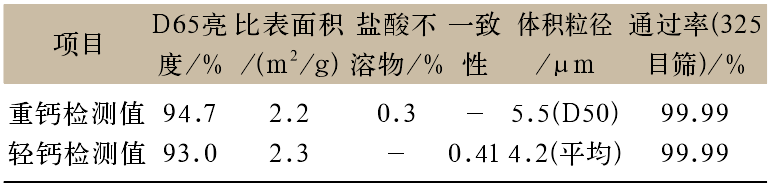

表1 重質(zhì)碳酸鈣和輕質(zhì)碳酸鈣檢測指標

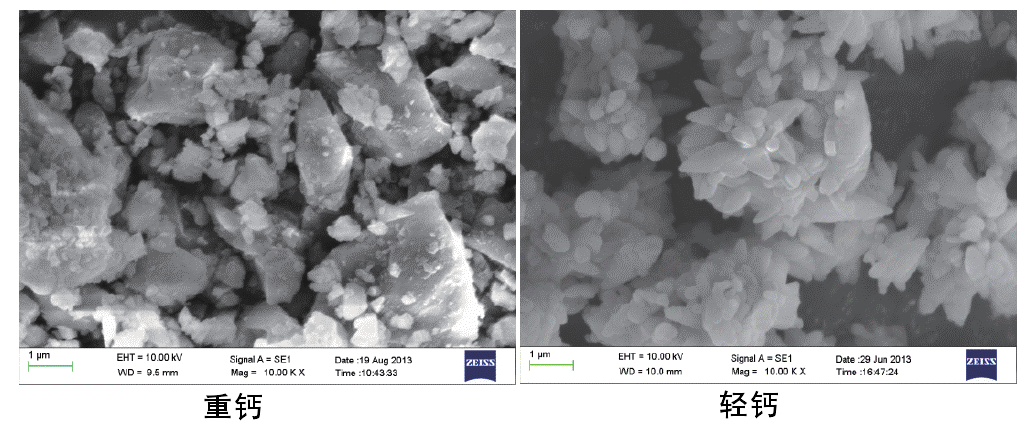

圖2 重質(zhì)碳酸鈣和輕質(zhì)碳酸鈣掃描電鏡照片（10000倍）
使用重質(zhì)碳酸鈣后，由于其密度大、沉降速度快，導致網(wǎng)部脫水快，紙頁(yè)勻度差；鈣的晶型呈塊狀，導致與纖維間的結合力差。由于述原因導致成紙在灰分、定量接近的情況下，其抗張強度、伸長(cháng)率、正面平滑度、厚度、耐折度等指標，均明顯降低，同時(shí)對上網(wǎng)濃度、白水濃度、填料留著(zhù)率和勻度指數等數據分析，與生產(chǎn)現象相一致。
2、不同晶型輕質(zhì)碳酸鈣對鋁箔襯紙性能的影響
選擇紡錘狀輕質(zhì)碳酸鈣和球狀輕質(zhì)碳酸鈣進(jìn)行對比分析。

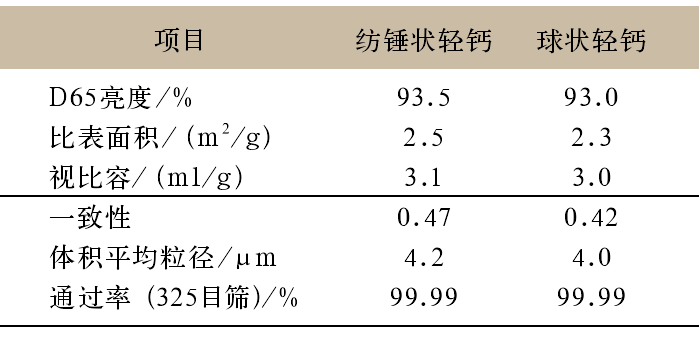

表2 紡錘狀輕質(zhì)碳酸鈣和球狀輕質(zhì)碳酸鈣檢測指標

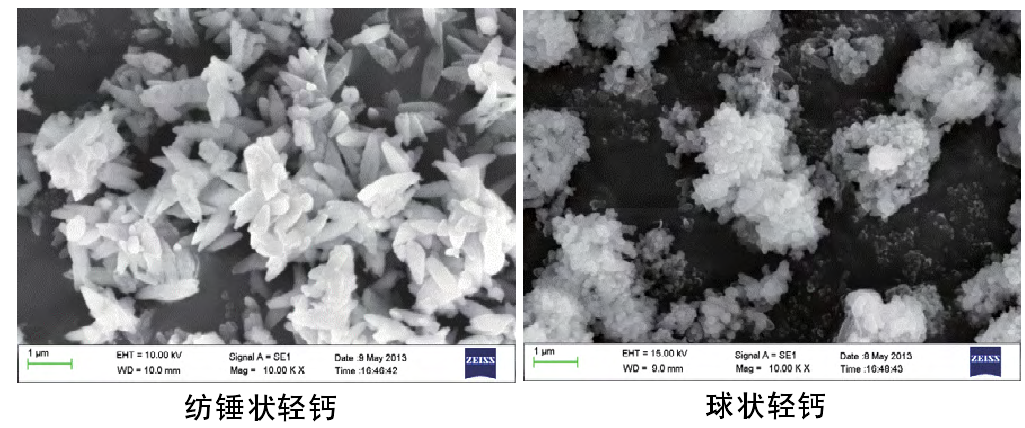

圖3 紡錘狀輕質(zhì)碳酸鈣和球狀輕質(zhì)碳酸鈣掃描電鏡照片（10000倍）
將兩組不同晶型的輕質(zhì)碳酸鈣分別在紙機上進(jìn)行試驗，并取上網(wǎng)漿、白水和成紙進(jìn)行分析檢測。

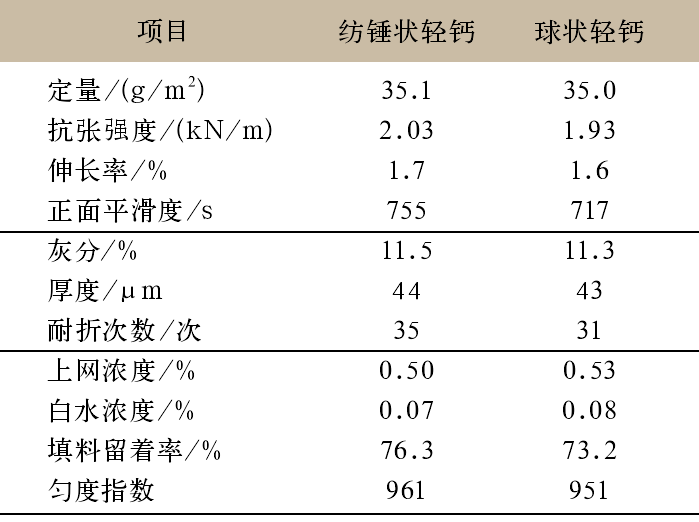

表3 不同晶型輕質(zhì)碳酸鈣紙張性能指標
生產(chǎn)中使用兩種輕質(zhì)碳酸鈣相比，網(wǎng)部沒(méi)有明顯變化，但使用紡錘狀輕質(zhì)碳酸鈣成紙勻度較好。紡錘型輕質(zhì)碳酸鈣與纖維間的結合力好于球狀輕質(zhì)碳酸鈣，使其填料保留率較高，所以成紙在灰分、定量接近的情況下，其抗張強度、伸長(cháng)率、正面平滑度、厚度、耐折度等指標，略有提高。
同時(shí)對上網(wǎng)濃度、白水濃度、填料留著(zhù)率和勻度指數等數據分析，看出兩種輕質(zhì)碳酸鈣相差不大。
3、不同粒徑輕質(zhì)碳酸鈣對鋁箔襯紙性能的影響
使用同一廠(chǎng)家生產(chǎn)的紡錘形輕質(zhì)碳酸鈣，但粒徑不同的輕質(zhì)碳酸鈣進(jìn)行對比分析。

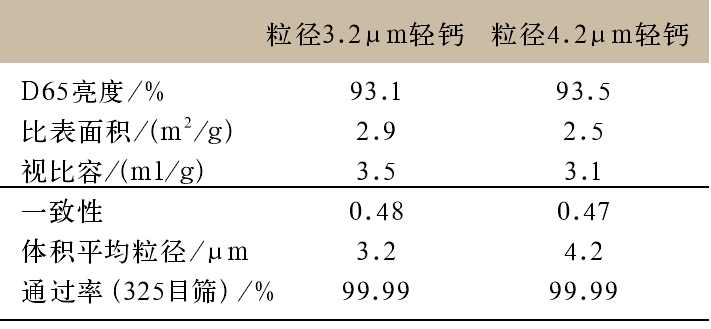

表3 不同粒徑輕質(zhì)碳酸鈣檢測指標

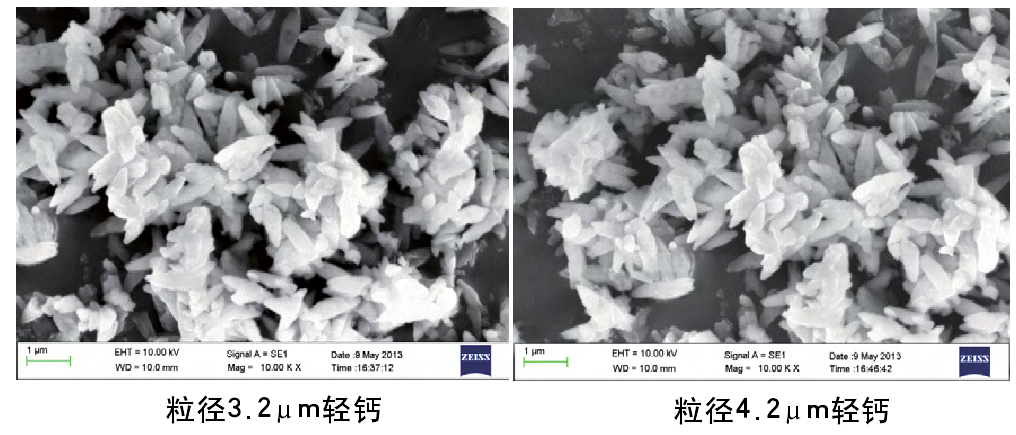

圖4 不同粒徑輕質(zhì)碳酸鈣掃描電鏡照片（10000倍）
將兩組不同粒徑的輕質(zhì)碳酸鈣分別在紙機上進(jìn)行試驗，并取上網(wǎng)漿、白水和成紙進(jìn)行分析檢測。

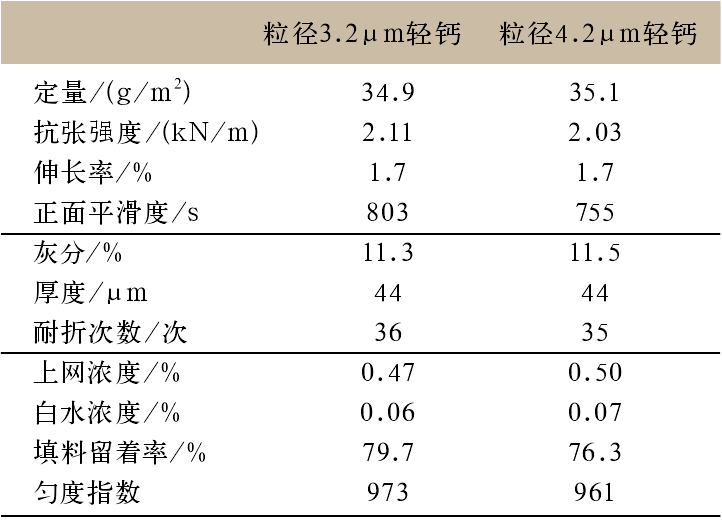

表5 不同粒徑輕質(zhì)碳酸鈣紙張性能
生產(chǎn)情況是使用兩種不同粒徑輕質(zhì)碳酸鈣相比，網(wǎng)部沒(méi)有明顯變化，但粒徑小輕質(zhì)碳酸鈣勻度較好。粒徑小輕質(zhì)碳酸鈣由于沉降速度慢、視比容大，導致網(wǎng)部脫水速度慢，成紙勻度好，紙頁(yè)細膩。所以成紙在灰分、定量接近的情況下，其抗張強度、正面平滑度等指標，略有提高，同時(shí)對上網(wǎng)濃度、白水濃度、填料留著(zhù)率和勻度指數等數據分析，與生產(chǎn)現象相一致。
4、實(shí)際生產(chǎn)試用情況

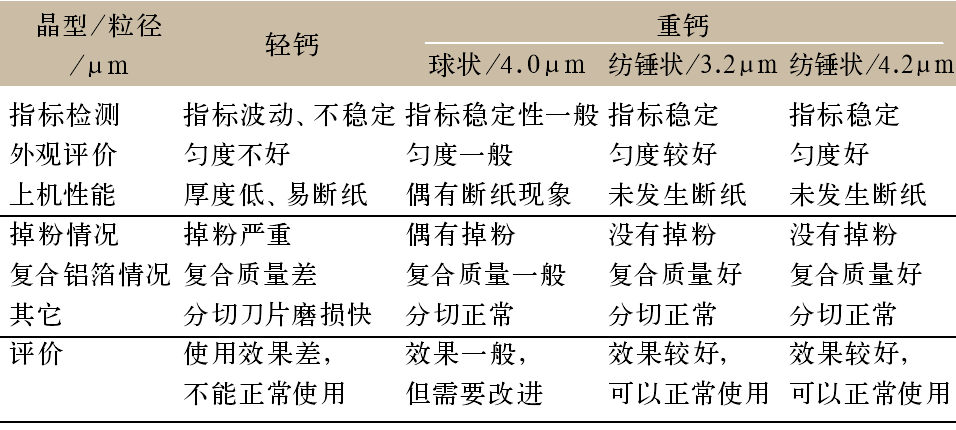

表6 不同類(lèi)型碳酸鈣廠(chǎng)家試用情況
通過(guò)進(jìn)行一系列的對比試驗以及廠(chǎng)家試用結論可知：適合在鋁箔襯紙中使用的碳酸鈣為紡錘形輕質(zhì)碳酸鈣，且粒徑小的輕質(zhì)碳酸鈣質(zhì)量更好。但粒徑小的輕質(zhì)碳酸鈣價(jià)格相對較高，原紙生產(chǎn)廠(chǎng)家應根據成本、客戶(hù)使用等情況，確定最適合種類(lèi)的碳酸鈣。
資料來(lái)源：不同類(lèi)型碳酸鈣在鋁箔襯紙中的應用
編輯整理：中國粉體技術(shù)網(wǎng)
更多精彩！歡迎掃描下方二維碼關(guān)注中國粉體技術(shù)網(wǎng)官方微信（粉體技術(shù)網(wǎng)）
|
