電磁強磁選機具有磁場強度高、磁場梯度大、磁場可調節等特點，在非金屬礦除鐵行業獲得廣泛應用，目前應用較多的主要有以下幾種。
1 電磁平環強磁選機

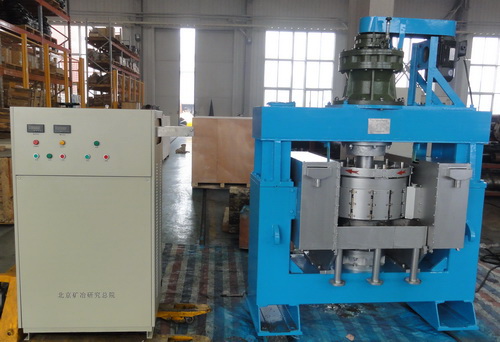

電磁平環強磁選機是在水平放置的環體上設置若干個介質盒，介質盒內裝有多層豎直放置的齒板等感應介質，在轉環的帶動下，介質盒逐個進入強磁場區；分選時，礦漿從上部給入后，非磁性物穿過介質盒進入接礦槽，而磁性礦物被感應介質捕獲，并隨環體的轉動被帶至無磁場區，然后被高壓水沖出。
目前國內方面主要有長沙礦冶研究院生產的SHP系列和北京礦冶研究總院生產的DCH系列電磁平環 式強磁選機，在結構形式上有單環和雙環兩種。電磁平環式強磁選機的特點是磁場強度高、連續運轉、分選精度高，缺點是介質盒容易堵塞，需經常清理和更換。用于非金屬礦除鐵時，根據分選物料的粒度及除鐵要求的不同，也可安裝鋼板網或鋼毛介質。
該機分選介質上的磁感應強度最高可達1.8T，適合于非金屬礦物的除鐵提純，如硅線石、藍晶石、霞石、石英砂等，也可用于弱磁性金屬礦物的回收，如赤鐵礦、褐鐵礦、鏡鐵礦、菱鐵礦、鉻鐵礦、鈦鐵礦和錳礦等。在河北某地鉀長石除鐵生產應用中，在給料粒度-0.074 mm占60％一70％時，經一次分選，物料中Fe2O3，含量從0.53％降至0.12％，除鐵效果明顯。
2 電磁立環強磁選機

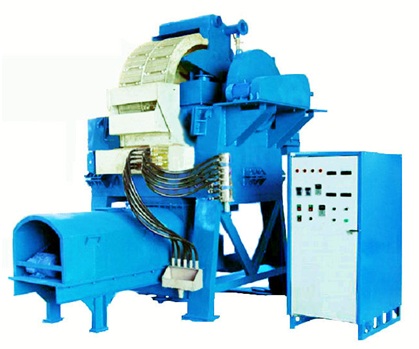

電磁立環強磁選機是在豎直放置的轉環上設置若干個感應介質盒，在環體轉過磁場區域時對弱磁性礦物進行回收，介質形式有導磁不銹鋼棒或鋼板網等，在背景磁場1.0 T時棒介質上的磁感應強度可達1.5 T以上。工作時，轉環作順時針旋轉，礦漿從給礦斗給入，沿上鐵軛縫隙流經轉環，轉環內的磁介質在磁場中被磁化，磁介質表面形成高梯度磁場，礦漿中磁性物被吸附在磁介質表面，隨轉環轉動被帶至頂部無磁場區，被高壓水沖入精礦斗中，非磁性物沿下鐵軛縫隙流人尾礦斗中排走。
國內方面主要有贛州有色金屬研究所研制的SLon型和廣州有色金屬研究院的SSS型電磁立環式強磁選機，根據磁系結構的不同，可分為豎直磁系和水平磁系兩種，目前應用的大多為豎直磁系。和電磁平環強磁選機相比，該機的一個優點是給礦方向和磁性產品的卸料方向相反，被吸附的磁性物料不用穿過介質盒，這樣能延緩介質的堵塞，缺點是能耗大，操作維護復雜，運行成本高。
電磁立環強磁選機已在長石、霞石、石英砂等非金屬礦除鐵方面獲得應用。據報道，采用該機在長石除鐵時除鐵率可達80％，精礦中的Fe2O3含量可降至0.1％以下；用于霞石除鐵時，除鐵率可達90％。
3 電磁感應輥強磁選機

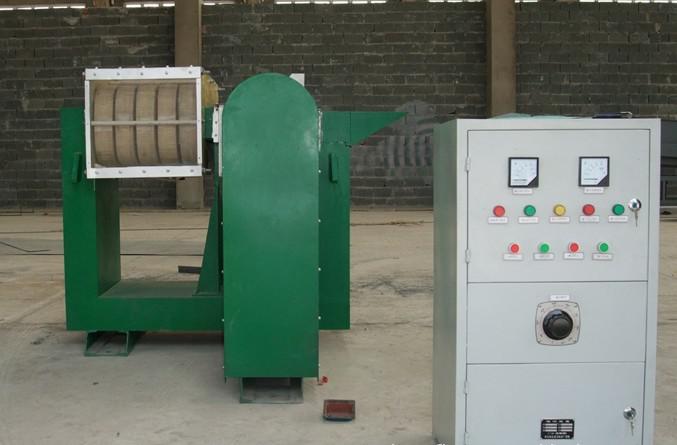

電磁感應輥強磁選機是在由線圈和磁軛構成的磁路中設置兩個特殊形狀的磁極頭，在兩磁極頭中間放置能夠轉動的由齒片組成的感應輥，磁極頭和感應輥之間的縫隙稱為工作間隙，工作間隙的大小對磁感應強度有非常重要的影響，最高磁場強度可達2.2 T。該機工作時物料經振動給料器均勻松散地給入工作間隙。弱磁性物被磁場捕獲并隨感應輥旋轉，當被帶至底部的弱磁場區時，在重力作用下落入接礦槽，非磁性礦物沿拋物線方向落下，磁性礦物與非磁性礦物的比例可由分礦板位置來進行調節。電磁感應輥有單輥、垂直雙輥、平行雙輥及上下四輥等多種結構形式，感應輥上下布置時能實行礦物的連續兩次分選，水平布置時用于提高設備的處理能力。
該機主要用于2 mm以下的非金屬礦物的除鐵提純，如高純石英砂、藍晶石、金紅石、鋯
英砂、金剛石等，也可應用于選別錳礦、石榴石、鈷土礦等弱磁性礦物。
在生產實踐中，采用北京礦冶研究總院生產的GCG型干式電磁感應輥式強磁選機，對江蘇東海
等地的高純石英砂進行除鐵提純，一次分選就能將Fe2O3含量從0．0015％～0．0020％降至0。0004％以下，兩次分選可獲得Fe2O3含量小于0．0001％的超高純石英砂。
4 電磁盤式強磁選機
電磁盤式強磁選機的主體結構由“山”字形磁系、懸吊在磁系上方的旋轉圓盤和振動槽組成。電磁體設在輸送帶的下面，下磁極頭平面貼近輸送帶的下表面；旋轉的分選盤置于貼近輸送帶的上表面，盤的下周邊區做成齒狀溝槽，以聚斂磁力線形成強磁場，與下部磁體磁極頭對應構成分選區。工作時，物料經振動槽被輸送到圓盤下面的工作間隙，其中弱磁性礦物受不均勻磁場的作用被吸到圓盤的齒尖上，并隨圓盤轉到振動槽外，由于此處的磁場強度急劇下降，在重力和離心力的作用下落入振動槽兩側的磁性產品接料斗中；非磁性礦物則由振動槽的尾端排出進入非磁性產品接料斗中。為了防止強磁性物料堵塞，給料前需用弱磁場設備將強磁性礦物除去。該設備的優點是分選精度很高，能將比磁化系數差別較小的礦物分離開來，缺點是處理能力較小。
該設備有單盤、雙盤和三盤多種結構形式，適用于粒度2 mm以下的弱磁性物料的干式分選。在我國得到比較廣泛應用的有4576 mm電磁雙盤強磁選機，該機工作間隙在3 mm時磁場強度1.7 T，2 mm時可達1.9 T，處理能力500 kg/h。采用該機對國內某地鋯英砂進行精選時，給礦中ZrO2：含量62．5％時，可以獲得品位為65％的精礦，回收率可達98％以上。
