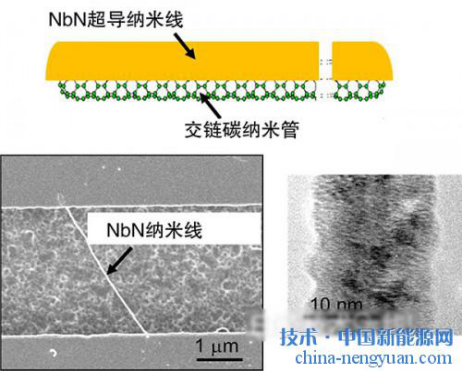

交鏈碳納米管上的超導納米線生長的示意圖(上)、在電極間形成的超導碳納米線的掃描型電子顯示鏡圖像(左下)、寬17nm的超導納米線的透射型電子顯微鏡圖像(右下)。
交鏈碳納米管上的超導納米線生長的示意圖(上)、在電極間形成的超導碳納米線的掃描型電子顯示鏡圖像(左下)、寬17nm的超導納米線的透射型電子顯微鏡圖像(右下)。
日本慶應義塾大學、日本物質及材料研究機構(NIMS)及日本群馬大學于2016年6月1日宣布，以直徑1nm的碳納米管為模板，成功制出了最小約10nm寬的超極細超導納米線。此外還將該超導納米線制成器件，成功觀測到了微小超導體呈現的特別的超導現象。
通過以交鏈的碳納米管為模板，使作為超導材料的氮化鈮(NbN)生長，成功生成了全長數μm的連續不斷的高品質超導納米線。氧化鈮超導體具有很高的超導轉移溫度，被廣泛應用于多種超導電子器件及光檢測器等。
另外，此次在超導納米線兩端制作電極構造形成電子器件并進行了檢測，觀測到了巨大超導體所沒有的特別的超導量子現象，比如越是低溫、超導狀態越差且電阻越高的“超導-絕緣體轉移”，以及磁通橫截超導納米線形成隧道的“量子相滑移”。
在大家熟知的超導材料中，多數材料與半導體器件相比都很難實現微細化，無法輕松獲得顯現量子現象的10nm級低維構造。而此次的方法跨越了以往光刻技術的極限，是一種新的納米線制作方法，可用于包括多元類在內的多種材料。
另外，使用超導納米線的器件采用在硅芯片上直接形成的制作方法，今后可應用于多種超導器件。尤其是在超導量子器件領域，已有研究者提出了使用量子相滑移的量子位，今后有望實現進一步的發展。此次的研究成果已于5月31日(美國時間)在物理學會(huì )雜志《Applied Physics Letters》的在線版上公開。
