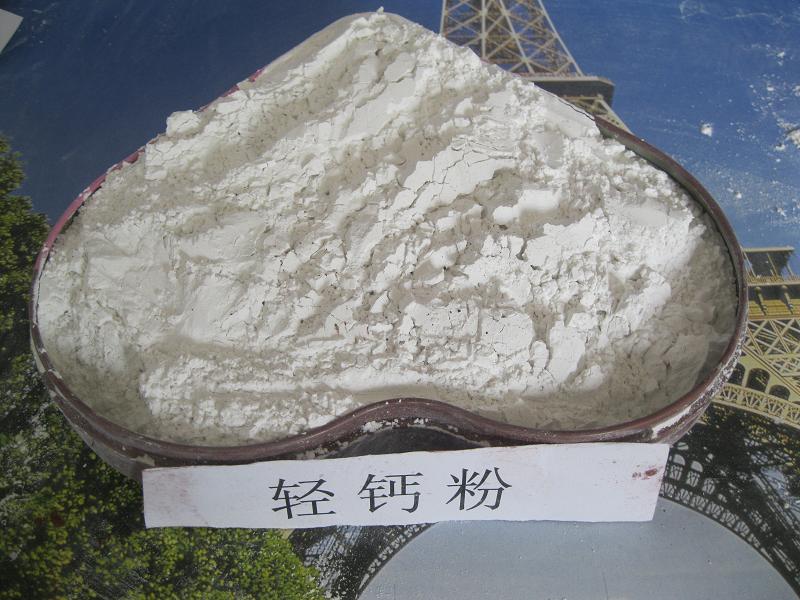

重質(zhì)碳酸鈣和輕質(zhì)碳酸鈣化學(xué)分子式相同，外觀(guān)相似，實(shí)質(zhì)上無(wú)論其理化性能還是加工方法均有很大的區別。
一、兩種產(chǎn)品的加工方法不同：
重質(zhì)碳酸鈣的加工主要是通過(guò)機械破碎、研磨的方法實(shí)現的；輕質(zhì)碳酸鈣的生產(chǎn)是通過(guò)化學(xué)反應沉淀后制取的。后者比前者的工藝復雜的多，要求也相應嚴格的多。
二、兩種產(chǎn)品的理化指標不同：
(1)堆積密度大小不同
這是二者最明顯的區別，重質(zhì)碳酸鈣的堆積密度為0.8~1.3g/cm3，輕鈣的堆積密度只有0.5~0.7g/cm3，而納米碳酸鈣產(chǎn)品的堆積密度可達0.3g/cm3以下。
⑵白度不同
重鈣產(chǎn)品相對雜質(zhì)較多，白度一般為89~93%，而輕鈣產(chǎn)品白度一般為92~95%，部分產(chǎn)品可達96~97%，這是輕鈣產(chǎn)品常用于高檔或淺色制品的主要原因。
⑶水分含量大小不同
重鈣產(chǎn)品水分較低，同時(shí)也較為穩定，一般為0.2~0.3%，一些高檔重鈣產(chǎn)品甚至可達0.1%；而輕鈣產(chǎn)品水分一般為0.3~0.8%，且水分穩定性較差，有時(shí)會(huì )有一定的波動(dòng)。
⑷粒徑大小不同
重鈣產(chǎn)品目前還只有微米級產(chǎn)品，粒徑一般為0.5~45μm，明顯大于輕鈣粒徑。
⑸晶型不同
重鈣產(chǎn)品均為不規則形態(tài)，也稱(chēng)無(wú)定型，而輕鈣產(chǎn)品的晶型一般較為規整，如普通輕鈣以紡錘形為主，而納米碳酸鈣以立方體晶型為主。
三、應用領(lǐng)域不同
重鈣產(chǎn)品主要用于造紙、橡膠、塑料等行業(yè)，填充量較大，主要作為體積填料，而輕鈣應用范圍更為廣泛，主要以體積填料為主，而其中的超微細（俗稱(chēng)納米級）碳酸鈣已經(jīng)具有功能填料和體積填料的雙重角色，填充量較少。
綜上所述，因重鈣不能替代輕鈣而兩者的加工成本差距和應用范圍不同導致價(jià)格相差較大。
前面已經(jīng)講到，由于兩種產(chǎn)品的理化性能相差較大，從產(chǎn)品的細度來(lái)說(shuō)，輕質(zhì)碳酸鈣比重質(zhì)碳酸鈣細的多，輕質(zhì)碳酸鈣在塑膠料中能均勻分布，分散性要好，使得膠料的顏色均布性，膠料的強度、韌性、抗疲勞性等綜合機械性能均得到提高，膠料生產(chǎn)造粒過(guò)程中的摩擦系數也小，使得塑膠的造粒能力強，同時(shí)塑膠產(chǎn)品表面光滑，成型能力也會(huì )加強。
但由于分子之間的吸附力的作用，高細度的填充料之間容易發(fā)生團聚作用，反面會(huì )降低填充料的均布性以及綜合機械能。并且輕質(zhì)碳酸鈣的沉降體積比重質(zhì)碳酸鈣大，在塑膠中可以增加體積，減小重量。但輕質(zhì)碳酸鈣比重質(zhì)碳酸鈣細吸油值大，膠料吸光性就會(huì )增大，產(chǎn)品表面就會(huì )呈現亞面或霧面效果。
所以在塑膠行業(yè)中往往采用輕、重質(zhì)碳酸鈣混合加入的方法。再比如在橡膠行業(yè)中加入重質(zhì)碳酸鈣主要目的是為了增加容積，降低成本對橡膠本身的性能提高不大，而輕質(zhì)碳酸鈣除了具有重質(zhì)碳酸鈣的作用外，對橡膠的性能還能有一定的提高。
另外從生產(chǎn)上來(lái)說(shuō)，中國是一個(gè)石灰巖礦物大國，但決非取之不盡，用之不決，優(yōu)其是高純度、高白度的重鈣礦石是十分稀少的，每開(kāi)采一噸的重鈣礦石，就會(huì )造成數噸的礦渣，對環(huán)境的破壞遠大于輕鈣，比如南方某縣的碳酸鈣粉體是其支柱產(chǎn)業(yè)，在大力開(kāi)采數年后重鈣資源也開(kāi)始接近枯竭，這種情況已非罕見(jiàn)。而輕質(zhì)碳酸鈣生產(chǎn)對礦石的要求不太高，對環(huán)境的破壞較小，必然會(huì )占據更大的市場(chǎng)。
來(lái)源：中國塑協(xié)改性塑料分會(huì )多功能母料專(zhuān)委會(huì )
?歡迎進(jìn)入【粉體論壇】
更多精彩！歡迎掃描下方二維碼關(guān)注中國粉體技術(shù)網(wǎng)官方微信（bjyyxtech）
|
