菱鎂礦選礦的目的是除去其有害雜質(zhì)和提高礦石品級，具體說(shuō)，主要是解決硅酸鹽脈石礦物與菱鎂礦以及菱鎂礦與白云石的分離問(wèn)題。
目前菱鎂礦的工業(yè)選礦方法主要有重介質(zhì)、熱選、浮選和化學(xué)選礦等。
（1）熱選

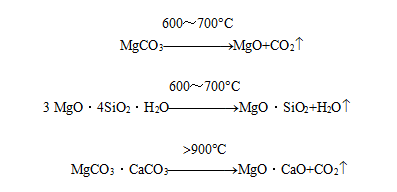

“熱選”是利用高硅菱鎂礦石中主要雜質(zhì)礦物滑石或白云石、綠泥石與菱鎂礦在熱學(xué)性質(zhì)上的差異進(jìn)行分選的。在煅燒過(guò)程中菱鎂礦與硅酸鹽脈石礦物分別按下式熱分解。
分解后的輕燒鎂具有脆性，松軟易碎，而脈石礦物滑石則隨溫度的升高變得堅硬，利用二者之間的硬度差與密度差進(jìn)行選擇性破碎、篩分、風(fēng)選，從而菱鎂礦與其它礦物分離。“熱選”工藝流程見(jiàn)圖1。

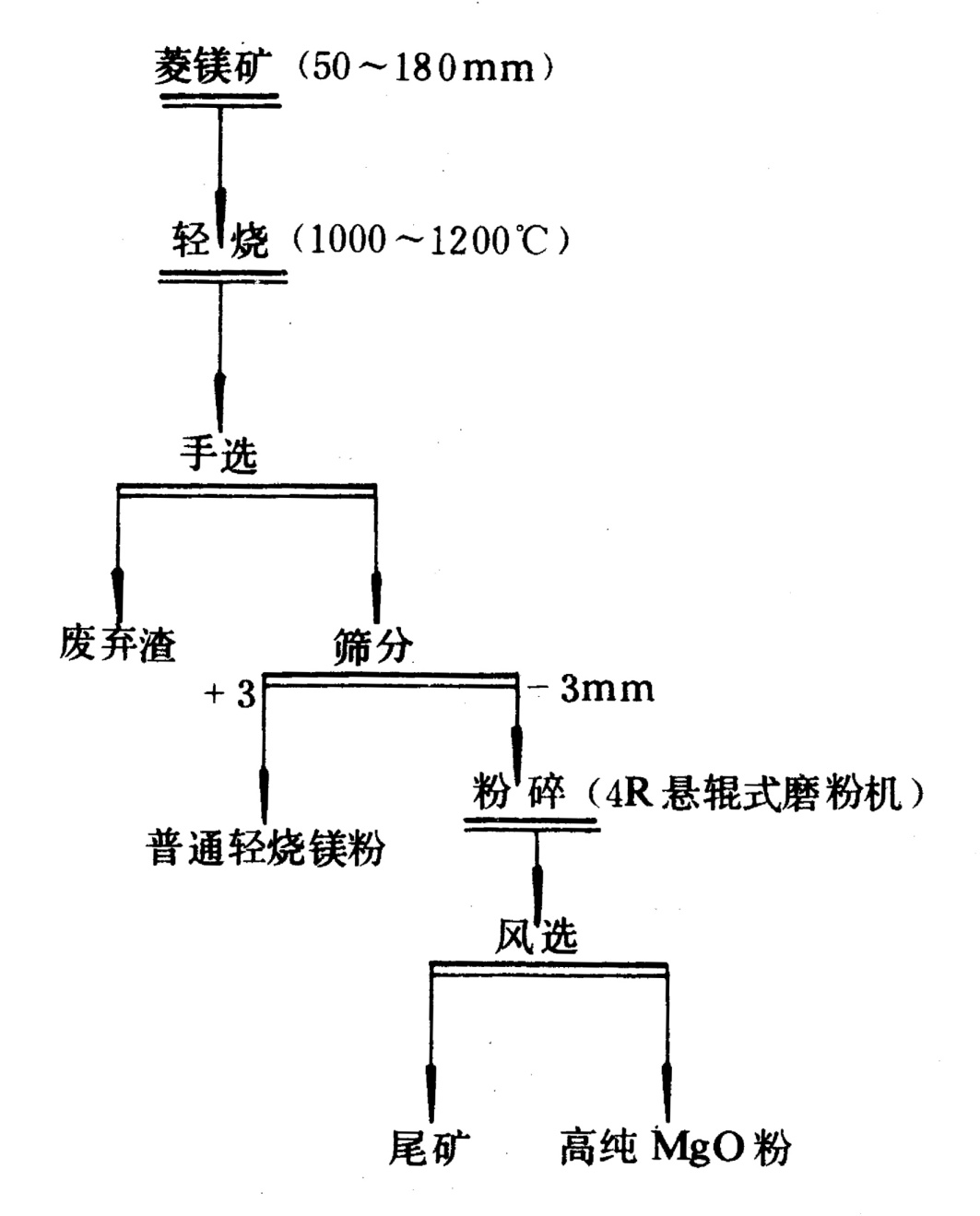

圖1 “熱選”工藝流程
（2）浮選
浮選是利用水鎂石和硅酸鹽礦物表面物理化學(xué)性質(zhì)的差異來(lái)進(jìn)行分選的方法。水鎂石和硅酸鹽礦物的浮選分離一般是交替使用反浮選和正浮選，即先用胺類(lèi)捕收劑反浮硅質(zhì)礦物，然后用脂肪酸類(lèi)捕收劑浮選菱鎂礦。其原則工藝流程如圖2所示。菱鎂礦的正浮選宜在堿性條件下進(jìn)行，添加水玻璃和六偏磷酸鈉可選擇性地部分抑制白云石等含鈣礦物。

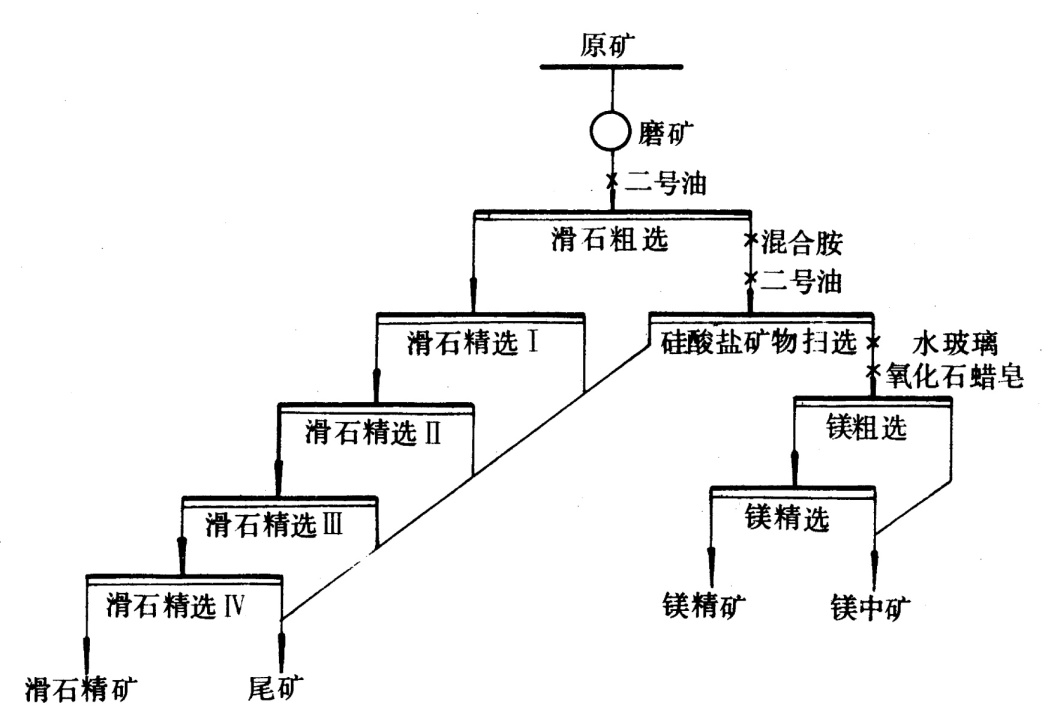

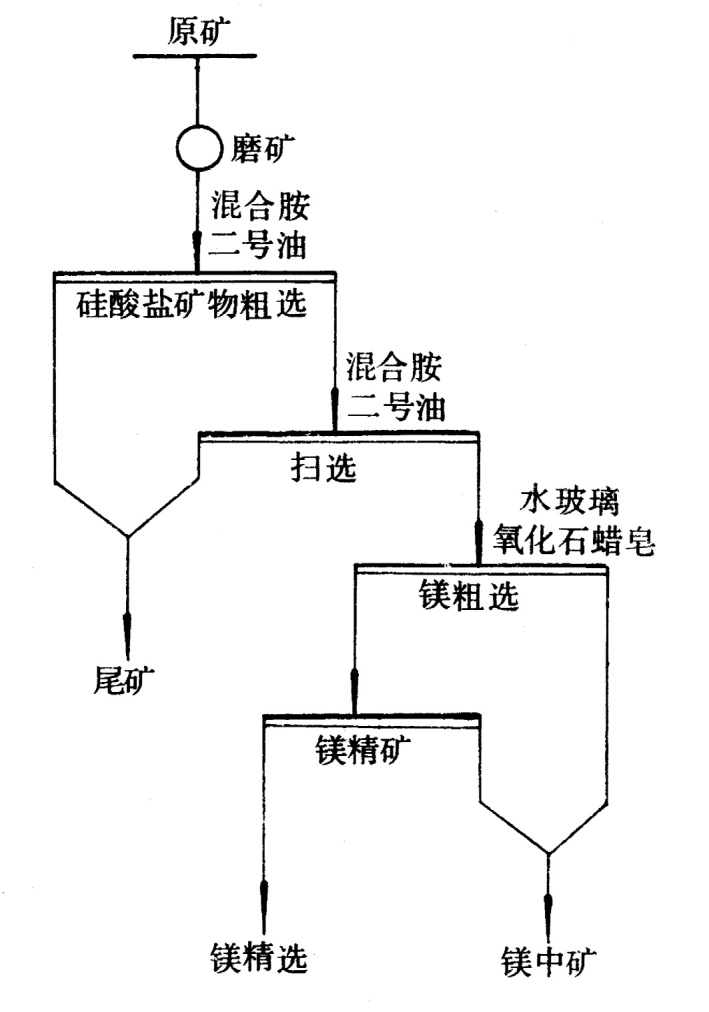

圖2 浮選工藝流程 （3）碳化法
碳化法的工藝過(guò)程是：將菱鎂礦煅燒使其分解出MgO，即MgCO3=MgO+CO2。輕燒后的MgO進(jìn)行濕磨，在磨礦過(guò)程中MgO與水反應生成不溶性氫氧化鎂：MgO+H2O=Mg(OH)2。將研磨后的料漿置于壓力反應器中，調好液固比，通入CO2，并控制一定的溫度、時(shí)間及CO2的壓力，使Mg(OH)2轉變?yōu)榭扇苄蕴妓釟滏V，即：Mg(OH)2+2CO2=Mg(HCO3)2。碳化后的料漿經(jīng)澄清、過(guò)濾與洗滌之后，將濾液加熱逸出CO2，便析出堿式碳酸鎂，即：4Mg(HCO3)2= 4MgO·3CO2·4H2O+5CO2。再將堿式碳酸鎂煅燒，就可獲得高純氧化鎂。碳化法的工藝流程如圖3所示。
圖3 碳化法工藝流程
更多精彩！歡迎掃描下方二維碼關(guān)注中國粉體技術(shù)網(wǎng)官方微信（bjyyxtech）
|
