干燥過程就是脫除表面水分，同時發生傳熱和傳質的單元操作過程。干燥設備在石化企業中的應用非常普遍，如今更是在醫藥，食品，造紙等跟生活密切相關的行業中得到廣泛應用。
完成干燥任務的機械設備通常是由多臺裝置構成的系統，但往往稱為干燥機或干燥器。例如，噴霧干燥系統稱為噴霧干燥機或噴霧干燥器，冷凍干燥設備系統稱為冷凍干燥機或冷凍干燥器等。

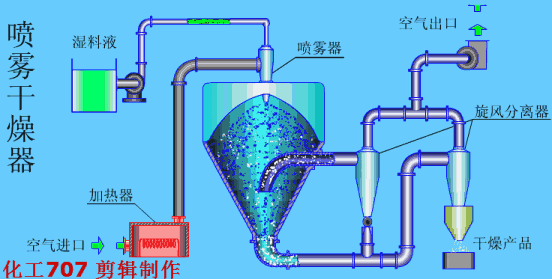

噴霧干燥器
20世紀初期，乳品生產開始應用噴霧干燥機，為大規模干燥液態物料提供了有力的工具。

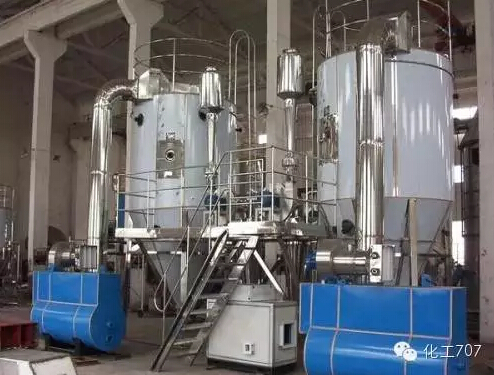

LPG高速離心噴霧干燥機
其缺點是對不耐高溫的物料體積傳熱系數低，所需干燥器的容積大；單位產品耗熱量大及動力消耗大。另外，對細粉粒產品需高效分離裝置。
流化床和氣流式干燥機
20世紀40年代開始，隨著流化技術的發展，高強度、高生產率的沸騰床和氣流式干燥機相繼出現。
（1）流化床干燥器
流化床干燥器又稱沸騰床干燥器，是流態化技術在干燥操作中的應用。流化床干燥器種類很多，大致可分為：?jiǎn)螌恿骰哺稍锲?、多層流化床干燥器、臥式多室流化床干燥器、噴動床干燥器、旋轉快速干燥器、振動流化床干燥器、離心流化床干燥器和內熱式流化床干燥器等。

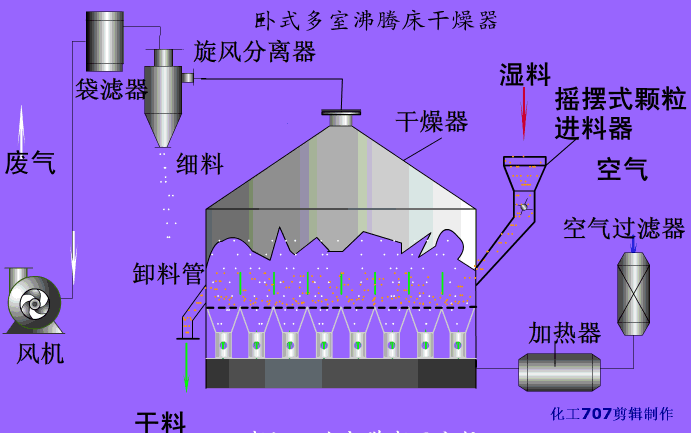

臥式多室沸騰床干燥器
流化干燥與氣流干燥一樣，具有較高的熱質傳遞速率。物料在干燥器中停留時間可自由調節，由出料口控制，因此可以得到含水量很低的產品。 流化床干燥器結構簡單，造價低，活動部件少，操作維修方便。與氣流干燥器相比，流化床干燥器的流體阻力較小，對物料的摩損較輕，氣固分離較易，熱效率較高。
缺點是流化床干燥器適用于處理粒徑為30μm～6mm的粉粒狀物料，粒徑過小使氣體通過分布板后易產生局部溝流，且顆粒易被夾帶；粒徑過大則流化需要較高的氣速，從而使流體阻力加大、磨損嚴重。

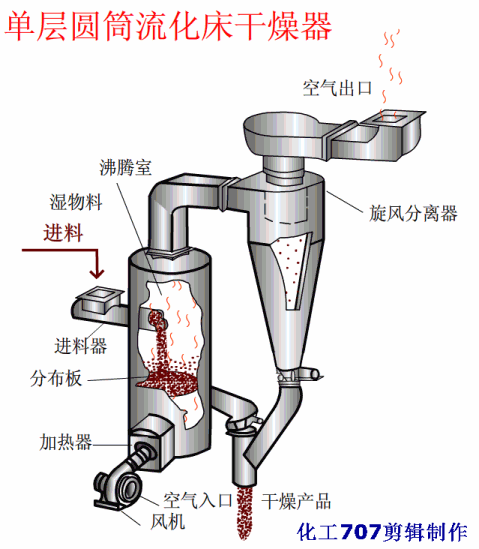

單層沸騰床干燥器僅適用于易干燥、處理量較大而對干燥產品的要求又不太高的場合。是粉粒狀物料干燥的最主要手段。

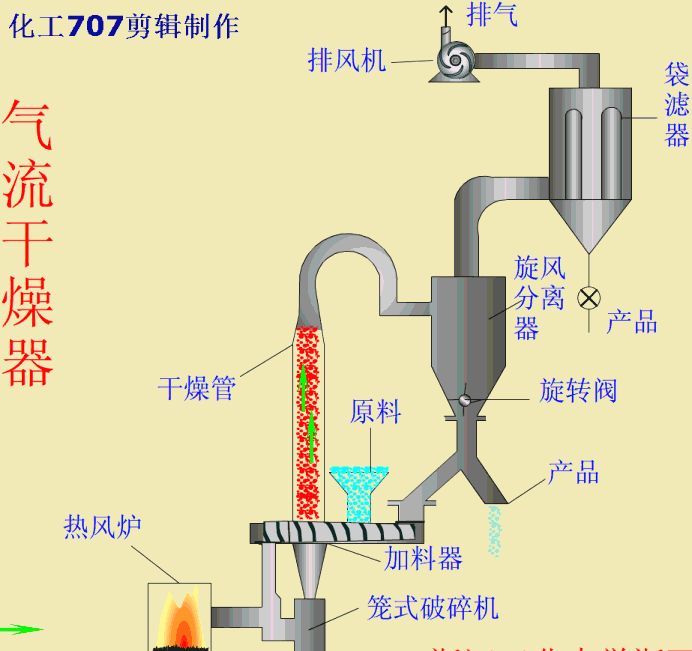

（2）氣流式干燥機
物料與熱空氣一起以切線方向進入干燥機內，在內管和外管間作螺旋運動。顆粒處于懸浮旋轉運動的狀態，所產生的離心加速作用使物料在很短的時間內(幾秒)達到干燥的目的。

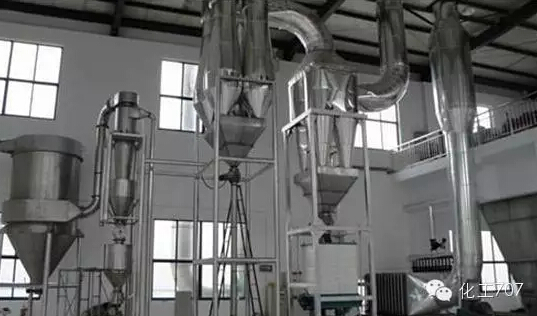

ME1604氣流干燥器
氣流干燥器具有以下特點：
?。?）處理量大，干燥強度大。
?。?）干燥時間短。物料在干燥器內一般只停留0.5～2s，故即使干燥介質溫度較高，物料溫度也不會(huì )升的太高。因此，適用于熱敏性、易氧化物料的干燥。
?。?）設備結構簡單，占地面積小。固體物料在氣流作用下形成稀相輸送床，所以輸送方便，操作穩定，成品質量均勻，但對所處理物料的粒度有一定的限制。
?。?）產品磨損較大。由于干燥管內氣速較高，物料顆粒之間、物料顆粒與器壁之間將發生相互摩擦及碰撞，對物料有破碎作用，因此氣流干燥器不適于易粉碎的物料。
?。?）對除塵設備要求嚴，系統的流體阻力較大。
遠紅外和微波干燥機
冷凍升華、輻射和介電式干燥機則為滿足特殊要求提供了新的手段。60年代開始發展了遠紅外和微波干燥機。
紅外線干燥器是輻射型干燥器，微波干燥器是介電加熱型干燥器。

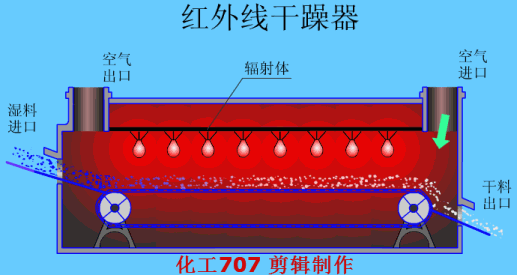

（1）紅外線干燥器
利用紅外線輻射使干燥物料中的水分汽化的干燥方法。紅外線干燥方式在工業的多個領域有著廣泛的應用，具有干燥速度快，質量好，效率高等優點。紅外線技術在電子、薄膜開關、電子線路板、液晶顯示器、玻璃、水晶、太陽能光伏、植絨、木材、食品、藥品、汽車制造等行業的烘干及干燥發揮著重要的作用。

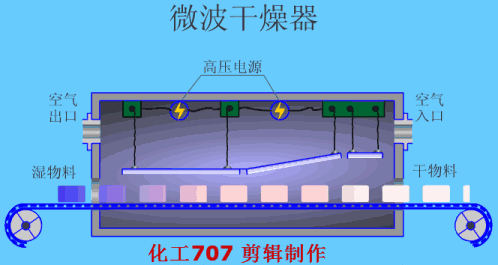

（2）微波干燥機
微波干燥是一種新型的干燥方式。干燥時，微波能直接作用于介質分子轉換成熱能，由于微波具有穿透性能使介質內外同時加熱，不需要熱傳導，所以加熱速度非?？?，對含水量在30%以下的食品，干燥速度可縮短數百倍。同時不管物體任何形狀，由于物體的介質內外同時加熱，物料的內外溫差小，加熱均勻，不會(huì )產生常規加熱中出現外焦內生的狀況，使干燥質量大大提高。

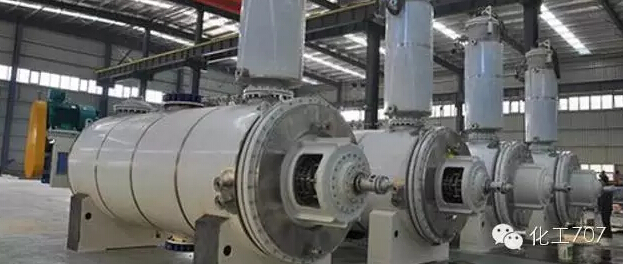

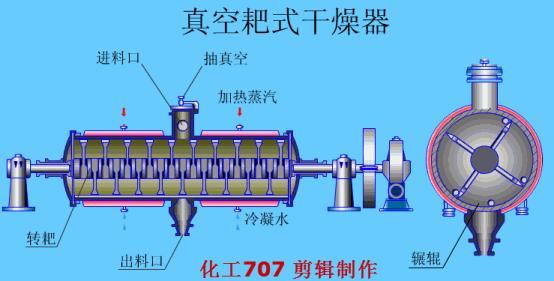

真空耙式干燥機
21世紀，干燥機發展更趨向高品質、低能耗、環保型的產品結構。
加熱蒸汽加熱夾套內側的漿膏狀物料。裝料后器內抽真空。水平攪拌器每隔數分鐘交替正反轉動，將粘附在器壁上的物料刮下并混合。攪拌器葉片之間自由放置四根碾輥，碾輥落下打擊葉片，將粘附在葉片上的物料震落。干燥完畢后，停止加熱，接通大氣，卸料，完成一個間歇操作。
優點：
適應性強，應用較廣 由于耙式 真空干燥機利用夾套加熱、高真空排氣，所以幾乎對所有不同性質、不同狀態的物料都適應，特別適應易爆、易氧化、膏狀物料的干燥。
產品質量好 由于干燥過程中，耙齒不斷正反轉動，被干燥物料攪拌均勻，避免的物料的過熱，水分也容易逸出，殼得到低溫度的產品。由于產品粒度細，不需粉碎即可包裝。
蒸汽耗量小 由于真空耙式干燥機多用蒸汽通入夾套，利用潛熱加熱物料，處理每公斤成品耗用蒸汽量較小，一般為1.3-1.8㎏蒸汽。
按干燥物料的不同特性及要求，干燥機的密封系統可選擇填料密封和機械密封兩種，特殊的設計保證了密封性和使用壽命。
易于操作 真空耙式干燥機操作方便，定員少，勞動強度低。由于物料外逸損失減小，改善了環境衛生。
缺點：
結構復雜，造價較貴。由于是間歇操作，干燥時間長，股產量低；又由于不易出清物料，因此不適宜經常調換品種的生產。同時，為了保證真空度，必須經常維護檢修真空裝置。

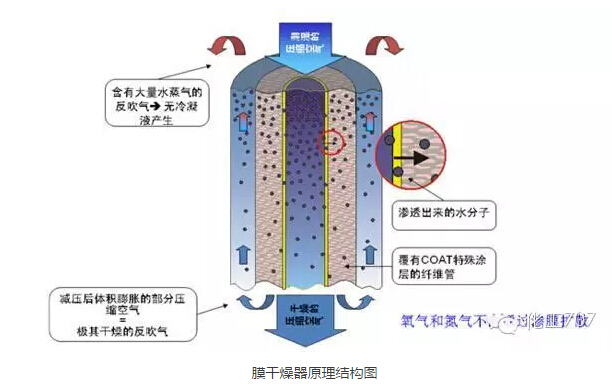

膜干燥器
膜干燥器又名CMD膜干燥器，滲膜式干燥器，干燥機等。膜干燥器可以連續進行。膜干燥器適合用于局部工作面或設備前端，這樣對壓縮空氣的干燥更經濟，更可靠 。
CMD膜干燥器的顯著應用特點：
*可以獲得更可靠，更經濟的干燥壓縮空氣
*體積小巧，適合移動設備和狹小空間
*安裝簡便，無需電源
*免維護，省卻維修煩惱
*多種型號，適合局部應用
*獨有的螺旋纏繞技術，實現體積最小化，效率更高
我國現在已生產的干燥設備品種日益增加，適用范圍不斷擴大，產品水平及質量正在迅速提高，市場競爭能力正在不斷增強。如果您知道更多干燥過程的新設備，歡迎和我們進行交流。
