（中國粉體技術網/班建偉）傳統的干燥方式較多, 如盤式干燥、旋轉閃蒸干燥、氣流干燥、噴霧干燥、帶式干燥等。在納米碳酸鈣生產過程中, 采用較多的干燥方式是帶式干燥、噴霧干燥、旋轉閃蒸干燥等。
帶式干燥機是由若干個獨立的單元段所組成。每個單元段包括循環風機、加熱裝置、單獨或公用的新鮮空氣抽入系統和尾氣排出系統。因此, 對干燥介質數量、溫度、濕度和尾氣循環量等操作參數可進行獨立控制, 從而保證帶式干燥機工作的可靠性和操作條件的優化。帶式干燥機是把濾餅通過擠條機置于不銹鋼多孔板履帶或不銹鋼絲網帶上。在傳動裝置作用下緩緩通過干燥器, 經蒸汽間接加熱后的熱空氣通過鼓風機使熱風從上部強制通過物料層, 進行自上而下的循環, 使物料得到干燥。該機的特點是熱風和物料的接觸面積大, 干燥時間短, 干燥時操作穩定、粉塵小、生產能力大。缺點是設備占地面積大、循環風機多、動力消耗高。
噴霧干燥是在熱的干燥介質中將液態物料物化成極細的霧沫, 干燥和成粒過程瞬間完成。該技術可制成均勻的球形顆粒, 其流動性和堆積密度較大,粉體的粒度、水分可以通過調節干燥器運行參數來控制, 該法在生產中容易連續運轉, 生產能力較大,是一種適合工業化生產的有效方法。胡慶福等在“雙噴”新工藝制造納米碳酸鈣的方法中也介紹了噴霧干燥工藝。采用煤氣為熱源(或采用熱風爐以煤為熱源)、燃燒氣體直接與濕物料接觸, 熱效率高、干燥強度大, 并省去粉碎及篩分工序。
由于物料在瞬間即可得到干燥, 且其溫度保持在較低的范圍內, 因而噴霧干燥工藝特別適用于納米活性碳酸鈣的生產, 可以獲得最佳改性效果和均勻改性的產品,防止因局部溫度過高造成改性失效的現象。但這種方法對被干燥的漿料有一定的要求, 濃度或沉淀顆粒尺寸太大, 會(huì )影響霧化過程, 操作控制也較復雜,具有一定的局限性。
旋轉閃蒸干燥是固體流態化的一種干燥方式,干燥主機具有機械分散和干燥物料粒度調整的功能。濾餅狀物料進入干燥主機后與被加熱的熱風混合, 物料在熱風與機械分散力作用下形成顆粒狀流態化, 瞬間完成熱質交換, 干燥后的物料進入捕集器獲得粉狀產品。

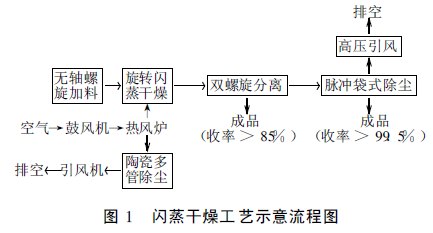

閃蒸干燥具有以下特點:1)瞬間干燥, 干燥時間1～5s, 產品不過熱, 品質均勻, 流動性好;2)系統封閉無交叉污染, 收率>99%;3)熱源采用熱風爐, 以煤、氣體或液體為燃料, 燃燒方式為直接或間接式, 熱風溫度90～800 ℃;4)熱效率高, 蒸發能力強;5)適應濾餅、膏糊狀高含濕物料干燥。雖然旋轉閃蒸干燥在納米碳酸鈣生產中的應用較為普遍, 但干燥后的粉體團聚現象仍是需要解決的問題。采用旋轉閃蒸干燥納米碳酸鈣, 其典型的工藝示意流程見圖1。
 除以上這些干燥方式外, 一些組合式的干燥方式也得到了應用。如采用多層帶式干燥串旋轉閃蒸干燥, 既能發揮多層帶式干燥機干燥彈性大、可適應高水分物料的干燥優勢, 又可利用閃蒸干燥快速干燥的特點, 即可保證干燥, 又能保證產品質量。
中國非金屬礦工業協會(huì )礦物加工利用技術專委會(huì )會(huì )員單位靖江新天地干燥除塵設備有限公司研發出了一款適合非金屬礦粉體干燥的理想設備XFG多功能粉體干燥機。

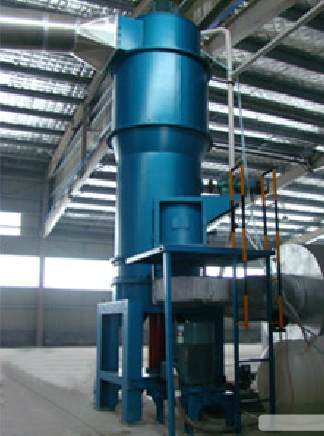

XFG多功能粉體干燥機介紹
XFG多功能粉體干燥機簡介
| 主要特點 |
1、集快速干燥、超強粉碎、超細分級于一體 廣泛適用于各類粉體材料
2、熱能利用率高，運行成本低
3、結構緊湊、占地面積小
4、采用特殊潤滑方式和新型密封裝置，確保軸承的使用壽命。
5、設有溫度、斷油保護裝置，避免誤操作對設備帶來的損壞。 |
| 適用物料 |
濾餅、片狀、纖維狀、漿狀、膏狀物料；含結晶水物料；熱敏性和觸變形物料。 |
| 工作原理 |
當濕物料送入干燥段內即受到快速粉碎裝置的粉碎，由干燥機下方進入的高溫空氣同時對物料進行干燥，物料在干燥粉碎過程中其體積不斷減小，在熱氣流的作用下，合格產品通過分級器進入除塵器被收集，未達到細度要求的物料在分級器的作用下，被下拋到干燥段內繼續被粉碎和干燥 |
XFG多功能粉體干燥機應用實例：
| 物 料 |
機 型 |
輸入量
（kg/h） |
物料含水量
（%） |
產品含水量
（%） |
細度
（目） |
熱風溫度
（℃） |
| 氫氧化鎂 |
XFG-600 |
480 |
60 |
2 |
- |
300 |
| 白炭黑 |
XFG-1100 |
1200 |
70 |
0.5 |
- |
360 |
| 長石 |
XFG-1400 |
2950 |
33 |
1 |
- |
280 |
| 碳酸鎂 |
XFG-1600 |
3500 |
75 |
1 |
- |
380 |
| 絹云母 |
XFG-800 |
980 |
30 |
0.5 |
- |
280 |
| 高嶺土 |
XFG-1100 |
1700 |
35 |
1 |
- |
280 |
| 膨潤土 |
XFG-1100 |
1900 |
48 |
5 |
63 |
400 |
| 氧化鋁 |
XFG-1250 |
3200 |
70 |
5 |
300 |
350 |
| 碳酸鈣 |
XFG-1100 |
2100 |
30 |
0.5 |
- |
240 |
| 重晶石 |
XFG-800 |
1004 |
31 |
1 |
- |
250 |
| 氧化鐵紅 |
XFG-800 |
1050 |
31 |
0.5 |
- |
270 |
