| 長沙萬華LXJM5600型超大立式濕法攪拌磨機主要性能參數介紹 |
| 來源：中國粉體技術網 更新時間：2015-01-15 11:40:40 瀏覽次數： |
|
| |

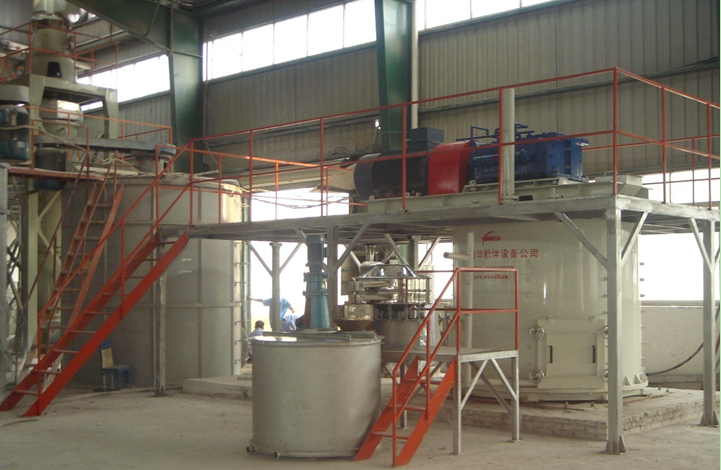

LXJM5600型立式濕法攪拌磨機 （中國粉體技術網/班建偉）LXJM-5600型立式濕法磨機是萬華粉體在吸收國內外砂磨機、塔磨機、剝片機的結構優點基礎上，集萬華粉體長期對大型立式濕法磨機工藝制造技術、對非金屬礦研磨的生產應用經驗，經過不斷的試驗、改進和完善，而于2011年新研發出的具有高效、穩定可靠、節能環保的大型立式濕法攪拌設備，是國內目前大容量的立式濕法粉碎設備。該產品已取得國家專利，專利號：ZL201220549168.4。
LXJM-5600型立式濕法磨機全新的磨機結構形式，優化的磨機尺寸，獨特的部件設計，簡捷的流程，使得設備性能比原有立式濕法磨機有了質的提高，能夠大量處理工業礦物，特別是適用于規?；墙饘俚V加工，效率及穩定性均達到國際先進水平。
一、主要性能優勢：
1、處理能力大，研磨效率高，噸產品能耗比原濕法磨降低20%。
2、成品細度高，進料325目，粉碎細度-2μm粒徑≥95%。
3、成品漿料溫度低，粘度小，流動性好。
4、研磨介質磨耗小，對產品無污染。
5、磨機內部部件采用高硬度耐磨材料并可更換，設備使用壽命長。
6、傳動效率高，采用大型螺旋傘齒、斜齒傳動減速機傳動，運轉效率高達95％以上，傳動平穩，噪聲低，無振動。
7、采用獨特設計的空心主軸（216*42mm）和空心攪拌軸，重量輕，每噸可節省5%的能源消耗。
8、獨特的垂直自由加長改短出料方式，更好的控制產品的粒徑。
9、齒輪箱采用潤滑泵強制循環潤滑，外接循環油冷卻、過濾系統；在冷卻油品的同時，過濾油品，達到提高油品清潔度的效果，更有利于延長油品及設備的使用壽命。
10、起動轉矩低，電機與齒輪箱采用柔性聯軸器連接，可有效保護齒輪箱避免沖擊載荷的損傷，對電網電器沖擊小。
11、設有油溫報警、電流報警系統，當油溫、電流超出設定值自動報警或停機。
12、可單臺獨立連續工作，也可多臺串聯使用。
13、整機結構緊湊，高度適宜，操作維護方便，生產穩定，生產線宜于采用自動化控制。
14、設計采用了多邊形異形筒體結構與棒式攪拌組合，確定長徑比1：1～1：1.5，適宜的攪拌器線速度。
二、技術原理
LXJM-5600型立式濕法攪拌磨機由驅動（包括電機和減速機）、筒體、攪拌器和電控等部件組成，電機經減速機帶動多級攪拌器在充滿磨礦介質(瓷珠或者鋯珠)和被磨的物料在筒體內作整體的多維循環運動和自轉運動，物料在表面光滑的介質球重量壓力與旋回轉離心壓力共同產生的摩擦、擠壓、剪切、柔搓和沖擊力的作用下，被有效地粉碎。物料從磨機的上部給入，經筒體內介質研磨后，合格的產品從磨機底部經篩網過濾后溢出，較粗的顆粒則留在磨機內繼續被研磨。
攪拌磨機的最大給礦粒度為200-400目，經超細研磨后產品粒度可以達到微米及亞微米；采用可拆卸的高耐磨襯板作研磨筒體內襯，更換方便；棒式攪拌軸采用德國堆焊耐磨工藝，延長使用壽命；筒體外殼設置有冷卻裝置，能夠將物料、研磨介質研磨時產生的熱量及時帶出機器本體；合理的線速度，大幅度降低易損件和研磨介質的消耗，設備連續運轉周期長，運行費用低。攪拌研磨機與鋼架平臺獨立安裝，高度適宜，操作方便，作業人數少，勞動強度低。
三、工藝流程

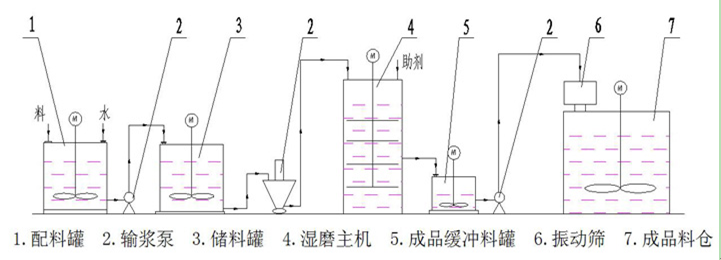

工藝流程圖1

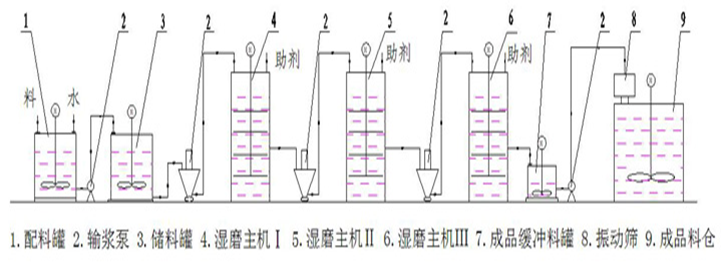

工藝流程圖2四、技術參數
LXJM5600型立式濕法磨機技術參數
| 工藝方式 |
單臺 |
二臺串聯 |
三臺串聯 |
| 主機設備數量 |
一臺 |
二臺 |
三臺 |
| 裝機容量（KW） |
355 |
355*2 |
355ⅹ3 |
| 固含量 |
70%-75% |
70%-75% |
70%-75% |
| 產品規格-2微米 |
D60 |
D75 |
D98 |
| 小時干粉產量(噸) |
4.5 |
7.5 |
4.2 |
| 電耗(度/噸) |
＜35 |
＜55 |
＜185 |
| 分散劑耗損（KG/噸） |
＜5 |
＜6 |
＜15 |
注：由于各地原礦物料性質有所差別，因此上述數據僅供參考(礦物原料：方解石)
五、應用領域
非金屬類：重質碳酸鈣、煤系高嶺土、軟質高嶺土、重晶石、膨潤土、水鎂石、電氣石、云母、稀土、CCR等；
能 源 類：水煤漿、石油焦漿料等；
陶 瓷 類：硅酸鋯、鋯英粉、α-氧化鋁等；
金 屬 類：金銀礦、鉬礦、銅礦、錳礦、鋁鋅礦，超細選礦再磨；
化 工 類：氫氧化鋁、氫氧化鎂、二氧化錳、阻燃劑、催化劑、氧化鐵紅、硫磺、金屬氧化物等。
