（中國粉體技術網/班建偉）石墨是我國一種重要的非金屬礦物，它具有導電、導熱、耐高溫、抗熱震、化學性質穩定、潤滑、可塑等性能，廣泛應用于冶金、機械制造、電氣、化工、核工業等領域。其中超細石墨主要應用于電子、航空工業，如顯像管石墨乳和石墨電極、油基膠體石墨、電池和鉛筆。
我國是世界上主要的石墨生產國和出口國，同我國其他礦種的開發狀況類似，石墨開發仍以生產原礦及低附加值的初級產品為主，尤其在國際貿易中，更是以中低檔的原料級產品作為主流，平均價格只有152.84美元/t。同時與原料生產大國不協調的是，我國還大量進口高質量、超細粒度的石墨，而且進口產品中有些是以我國石墨為原料的制品，但價格卻是我國石墨出口價格的幾倍甚至幾十倍。因此在石墨超細粉碎工業中，提高石墨的超細程度，降低生產成本是一個急待解決的問題。
石墨超細加工磨礦設備各種各樣，主要有高速機械沖擊式磨機、氣流磨、振動磨、介質攪拌磨、膠體磨五大類。石墨超細加工工藝分干法和濕法兩種，干法生產工藝不需要后續的過濾和干燥過程，所以工藝較為簡單、操作維護也比較方便?？墒侨绻庸ぎa(chǎn)品要求高的時候，干法磨礦就顯得能耗高，產品細度不易達到要求。尤其是超細產品可以以濾餅或漿體的狀態銷售的時候，濕法磨礦就顯示出其優越性。
近幾十年來國內外的科研生產研究表明，在粉碎微米—亞微米級礦物的時候，攪拌磨的磨礦效率是滾筒球磨機的1 0 倍以上，且能耗低，生產相同的產品，其電耗是氣流磨的1/13，且無震動、低噪音、濕磨無粉塵、作業環境好。因此，石墨超細粉碎試驗研究我們選用攪拌磨作為試驗設備，從磨礦濃度、球礦比、球徑配比、磨礦轉速、助磨劑用量、磨礦時間等幾個方面探索對石墨超細磨礦的相互關系及其有關規律。通過試驗，初步取得了十分有益的結果。
1 石墨礦樣的性質、試驗設備性能、測試儀器
石墨樣品采用山東平度生產的產品，粒度為-325目、品位為92.2%的鱗片石墨。該石墨屬于片狀礦物，在超細磨礦中有著不同于其他礦種的特殊特點，由于本身是典型的層狀結構和原子結構，因此它具有良好的潤滑性和天然的疏水性，使得進行超細磨礦時，磨礦介質與石墨之間容易形成水層，介質與石墨不容易直接接觸，給石墨超細磨礦帶來了很大的難度。
試驗使用的設備為ZJM-20型介質攪拌球磨機，球磨桶內徑20cm，有效容積3.6L，桶體內壁設置有樹脂內襯，外壁有水冷套冷卻裝置，磨礦過程不會(huì )對產品造成污染。
粒度檢測儀器為日本產SKC-2000型光透過式粒度分布測定儀，測量粒度范圍為0.1～800μm。
2 試驗過程及討論
2.1 超細磨礦介質的選擇
介質攪拌磨礦工藝中，磨礦介質的選擇非常重要，一般對磨礦介質的要求是比重大、污染小、磨耗值低、價格便宜。目前，磨礦介質主要有天然砂、氧化鋯球、氧化鋁球、玻璃球、鋼球、鉻球。
這幾種球中，氧化鋯球、氧化鋁球和玻璃球的污染比較小，它們的密度(g/cm3)分別是氧化鋯球5.5、氧化鋁球3.6、玻璃球2.6。就磨耗值來比較氧化鋯球最少，氧化鋁球次之，玻璃球最差。從價值上比較，這三種球的價格之比為20∶2∶0.4。綜合考慮以上各項因素，并根據以往超細磨礦介質對比試驗經驗，最終確定選用氧化鋁球作為本次超細磨礦試驗的磨礦介質。
2.2 磨礦濃度的研究

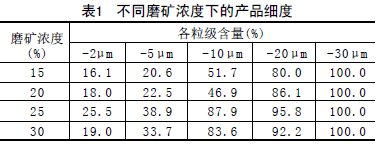

一般礦物顆粒外形基本上屬于球形，經過濕式超細磨礦后，球形超細微粒之間不容易產生靜電吸附，而且礦漿分散性好。但是，石墨礦物屬于片狀礦物，超細磨礦過程中，磨礦細度越高，石墨礦的表面能越大，不規則礦物的片狀邊緣之間容易產生靜電吸附，同時礦物微粒之間容易疊加，所以石墨超細磨礦過程中礦漿分散性比較差。根據上述情況，石墨超細磨礦試驗的磨礦濃度不宜參照常規的磨礦試驗，應根據石墨的實際情況，制定相應的磨礦濃度。磨礦試驗條件：研磨介質3mm的氧化鋁球，球礦比10∶1，攪拌器轉速600r/min，磨礦時間1h，磨礦濃度分別定為15%、20%、25%、30%，表1是不同磨礦濃度下的產品細度。
 從表1 可以看出，當磨礦濃度逐漸增加，磨礦細度(-2μm含量)相應的增加，磨礦效率逐漸提高。但是，濃度增加到25%以后，磨礦細度開始下降，這是因為高濃度時石墨的分散性低，容易結成絮團，不利于超細磨礦。因此，石墨超細磨礦濃度約為25%是最佳條件。
2.3 超細磨礦球徑的探索

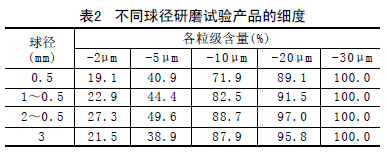

攪拌磨磨礦主要通過攪拌器攪拌研磨介質產生沖擊、摩擦和剪切力等作用使物料粉碎，研磨介質粒徑大小對研磨效率和產品粒徑有著直接的影響。理論研究表明，介質的粒徑越大，產品的粒徑越大，反之，介質的粒徑越小，產品愈細。為了提高磨礦效率，研磨介質的粒徑應大于1 0 倍的給礦平均粒徑。由于石墨本身潤滑性比較好，層間垂直硬度大于6，因此，研磨過程中要求沖擊力比較大。所以，磨礦介質的球徑不能太小。磨礦條件同上，表2為不同球徑研磨試驗產品的細度。
由表2 可以看到，隨著研磨介質粒徑增大，磨礦產品細度增加，這是因為介質粒徑越大，研磨時的沖擊力越大，磨礦效率提高。但是如果研磨介質球徑繼續增大，造成球與球之間的三角空隙增加，反而使得磨礦效率降低。因此，當研磨介質為2 ～0.5mm時，磨礦效率最高，產品中-2μm含量最多。
2.4 添加助磨劑的探索

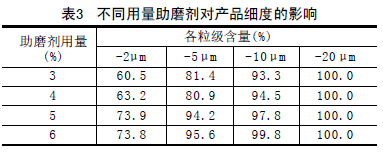

超細磨礦粉碎過程中，當顆粒的粒度減小至微米級別以后，粉碎難度大大增加，顆粒的比表面積及表面能顯著增大，微細顆粒之間相互團聚的趨勢明顯增強。加入表面活性劑分子后，可以降低礦物的表面能，使顆粒之間的吸附力減弱，阻止微細顆粒的二次團聚。同時表面活性劑分子還可以減少微細顆粒在研磨介質上的粘附，提高磨機內物料的流動性，從而提高產品細度，降低粉碎極限和單位細粒產品的能耗。通過對常規助磨劑的試驗探索，沒有找到起明顯助磨作用的助磨劑，為解決此問題，本次試驗采用的是自配的有機助磨劑。試驗條件同上，表3 是不同用量助磨劑對產品細度的影響。
 由表3 可以清楚地看到，添加助磨劑可明顯提高石墨超細磨礦效率，說明該助磨劑可以有效降低石墨微細顆粒表面的表面能，阻止石墨顆粒之間的團聚，大幅提高石墨超細磨礦的極限。同時也可看出助磨劑用量超過5% 以后，磨礦效率不再提高。所以，助磨劑添加量約為5% 比較合適，同時，也表明此種助磨劑對石墨超細磨礦有非常明顯的作用。
2.5 超細磨礦球礦比的探索

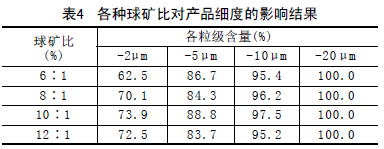

超細磨礦的球礦比直接影響微細產品的產率，當球礦比較小時，物料在磨機內填充量較大，此時能源利用率高，但是，產品中- 2μm 含量下降。當球礦比過大時，物料填充量小，產品的-2μm含量上升，但是磨礦介質磨損率高、能耗大。因此，適當的球礦比，既可以得到高的產品產率，又可以保持較低的能耗。該試驗的試驗條件是：2～0.5mm氧化鋁球，磨礦濃度為25%，轉速600r/min，助磨劑用量5%，磨礦時間1h，通過不同的球礦比考察-2μm含量的變化規律。表4 是各種球礦比對產品細度的影響結果。
從表4的試驗結果可以看出，過高過低的球礦比都不合適，只有當球礦比為10∶1時，產品中-2μm含量最高。
2.6 超細磨礦時間試驗

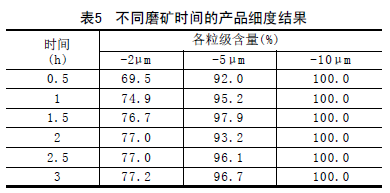

超細磨礦工藝中，需要以最短的時間獲得最大的產品產率。因此，磨礦時間的探索直接與經濟成本有關，低成本高產出一直是磨礦工藝探索的基本原則。本次試驗在其他條件不變的情況下，通過對不同磨礦時間產品細度的考察，來探索最佳的磨礦時間。表5 是不同磨礦時間的產品細度結果。表5 中的數字表明，磨礦時間達到2 h 后，磨礦產品中-2μm含量增加緩慢，從能耗、生產成本等方面考慮，磨礦時間2h 比較適宜。
3 結論
(1)攪拌磨是石墨比較有效的超細磨礦設備，磨礦效率高、工藝簡單、產品粒度細，可以有效地節省物力、財力，降低石墨超細磨礦的成本。
(2)石墨是一種片狀礦物，在超細磨礦時，磨礦濃度不能參照常規的磨礦濃度，應該考慮到石墨的疏 水性和分散性較差的特點，才能探索出最佳的礦漿濃度規律。
(3)新研制的助磨劑可以改變磨礦結構，提高磨礦極限，因此，這種新的助磨劑在石墨超細磨礦中起著非常重要的作用。
(4)球礦比、磨礦轉速、磨礦時間對磨礦效率都有很大的影響，過高過低都不適宜，最佳的磨礦條件應在有針對性和創(chuàng )新性的試驗中獲得。
