（中國粉體技術(shù)網(wǎng)/遠志）石墨尾礦相較其他非金屬礦尾礦而言是一種較為復雜且對環(huán)境有害的尾礦。由于一般的非金屬礦，如長(cháng)石、高嶺土、碳酸鈣、膨潤土等在加工利用時(shí)主要采取重力選礦的方法進(jìn)行提純，或者不選礦，因而不產(chǎn)生尾礦或者尾礦排放量和危害都較小。但是石墨的選礦主要采用浮選工藝，由于石墨的品位一般只有6% 左右，尾礦排放量很大，不僅占用大量的良田，其中的浮選藥劑還會(huì )污染土地和水體。同時(shí)，由于選礦技術(shù)不發(fā)達致使大量有價(jià)值資源被存留于尾礦之中，如石墨、絹云母等有用礦物，因此，石墨尾礦的綜合利用技術(shù)研究顯得十分迫切。
針對我國大量石墨、絹云母資源被存留于石墨尾礦之中且對其利用研究程度不高的現狀，本文通過(guò)XRD、差熱分析、SEM、光學(xué)顯微鏡等手段研究了石墨尾礦的有用成分絹云母及
賦存狀態(tài)，為有價(jià)組分絹云母的回收利用提供依據。
1 石墨尾礦的綜合鑒定
石墨尾礦呈微細粉狀，黃褐色，呈土狀光澤。
1.1 石墨尾礦的XRD分析
將石墨尾礦置于瑪瑙研缽中研磨至微米級，然后置于樣品槽中用背壓法制樣后進(jìn)行X 射線(xiàn)衍射儀測試，結果如圖1。石墨尾礦中含有石英、云母族礦物、鉀長(cháng)石、方解石、綠泥石和鐵鈣閃石，但是粘土類(lèi)礦物是絹云母還是其他云母礦物難以確定，因為云母族礦物強衍射峰接近。
1.2 石墨尾礦的差熱分析
由于云母族礦物的X 射線(xiàn)衍射峰相近，但不同礦物所含結晶水不同，要確定石墨尾礦中所含云母族礦物，需通過(guò)差熱分析來(lái)確定。圖2為石墨尾礦的差熱分析曲線(xiàn)和熱重分析曲線(xiàn)。在加熱過(guò)程中，石墨尾礦礦樣在600℃左右和750～800℃各有一吸熱谷，由于石墨尾礦中含有大量石英，在600℃左右β-石英變?yōu)?alpha;-石英。而750～800℃時(shí)絹云母失去結構水，其他礦物如長(cháng)石在1000℃ 以下無(wú)變化，因此，通過(guò)DTA 和TG 曲線(xiàn)可判斷石墨尾礦中云母族礦物為白云母。
1.3 掃描電鏡分析

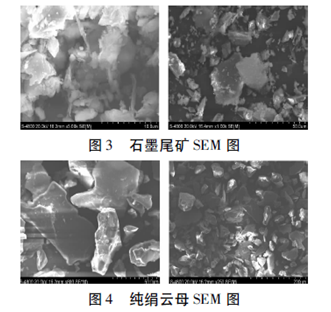

為了進(jìn)一步證實(shí)石墨尾礦中的云母為白云母，主要從顆粒形貌、光學(xué)性質(zhì)、化學(xué)組成等多個(gè)方面進(jìn)行分析。對所取得的石墨尾礦礦樣和純絹云母礦樣進(jìn)行SEM 分析，圖3、圖4 分別為石墨尾礦和純絹云母的掃描電鏡圖片。
從圖3可以看出，石墨尾礦中的絹云母主要呈粒狀、片狀( 長(cháng)徑比較小) 或層狀，少量呈針狀形式存在。長(cháng)石主要為粒狀，在長(cháng)石顆粒表面還粘有細小的云母顆粒。從圖4可以看到，純絹云母礦樣中，顆粒主要以粒狀和片狀性態(tài)存在。與石墨尾礦中的云母相比，其長(cháng)徑比稍大一些，片狀白云母的含量要稍多些，這主要是因為石墨尾礦的粒度比白云母標準礦樣的要細得多。
1.4 光學(xué)顯微鏡分析
單從形貌無(wú)法準確判斷，利用光學(xué)顯微鏡對石墨尾礦進(jìn)行了顯微鏡分析研究，如圖5 和圖6分別為石墨尾礦透光和單偏光照片。
石墨尾礦中的云母在單偏光下為無(wú)色透明，微帶淺褐色，正交偏光下，其顏色艷麗，為二級藍多呈片狀或鱗片狀。
從圖7 和圖8 可以看到，絹云母在單偏光下為無(wú)色透明，微帶淺褐色，正交偏光下，其顏色艷麗，為二級藍。多呈片狀或鱗片狀。石墨尾礦中云母與純絹云母在單偏光、正交偏光下顏色大體一致。而石墨尾礦中云母的正交偏光下顏色比純云母的正交偏光顏色更加艷麗，這主要是因為石墨尾礦中云母的顆粒更加細小的緣故。
2 石墨尾礦中絹云母的分布特征分析
為了詳細研究石墨中絹云母的分布狀況，對原礦進(jìn)行了粒度篩析試驗，利用Al2O3質(zhì)量分數來(lái)表征絹云母，結果見(jiàn)表1。
根據原礦各粒級篩析結果可以看出，－800目粒級產(chǎn)率很高，為79.48%，同時(shí)結合Al2O3的品位可以看出，Al2O3在石墨尾礦原礦中分布均勻。
3 選礦工藝流程及指標
通過(guò)XＲD、差熱分析、SEM、光學(xué)顯微鏡分析，查明了石墨尾礦中的云母族礦物主要是絹云母。此外，該樣品中絹云母晶體的結晶程度較差，晶粒十分細小。石墨尾礦－800 目粒級產(chǎn)率很高，為79.48%。

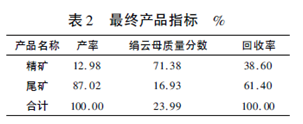

篩析試驗證明絹云母在石墨尾礦中分布均勻，選礦時(shí)用傳統重選方法很難將絹云母和其他礦物分開(kāi)，因此宜采用浮選或者分級浮選的方法回收絹云母。圖9為浮選工藝流程，表2 為最終工藝指標。
4 結論
a．上述研究證明石墨尾礦中的云母礦物為絹云母，絹云母晶體的結晶程度較差，晶粒十分細小。石墨尾礦－800 目粒級產(chǎn)率很高，為79.48%，篩析試驗證明絹云母在石墨尾礦中分布均勻，宜采用浮選或者分級浮選的方法回收絹云母。
b.通過(guò)采用一次粗選、三次精選的浮選流程，最終得到絹云母質(zhì)量分數71． 38%，回收率38.60%的絹云母精礦。
?歡迎進(jìn)入【粉體論壇】
|
