（中國粉體技術(shù)網(wǎng)/班建偉）葉臘石(PyropHylite)是一種含水的鋁硅酸鹽；化學(xué)式為Al2[Si4O10](OH)2，其中Al2O3的理論含量為28.3%, SiO2為66.7%, H2O5.0%；莫氏硬度1.25；密度2.65g/cm3；熔點(diǎn)1700℃；顏色呈白、灰白、淺綠、黃褐等色；珍珠或油脂光澤；性韌、有滑膩感；條痕白色；不透明或半透明；結構為片狀、放射狀集合體。
自然界純葉蠟石礦物集合體很少見(jiàn)，一般都由類(lèi)似的礦物集合體產(chǎn)出，也有土狀和纖維狀的。葉蠟石的主要共生礦物是石英、高嶺石、水鋁石，其次是黃鐵礦、玉髓、蛋白石、絹云母、伊利石、明礬石、水云母、金紅石、紅柱石、藍晶石、剛玉、地開(kāi)石等。
商業(yè)上的葉蠟石與滑石、皂石沒(méi)有嚴格的界限，這是因為它們在外觀(guān)、性質(zhì)、結晶構造上相似，又有大致相同的應用領(lǐng)域所致。
在化學(xué)組成上，葉蠟石和高嶺土族礦物很相似，都是含水的鋁硅酸鹽。但葉蠟石在水中無(wú)膨脹性和可塑性，吸水性差，結構穩定；而高嶺石族礦物吸水性強，具有膨脹性和可塑性。
葉蠟石是典型的二八面體層狀硅酸鹽礦物，其晶體結構是每一單位層由二層硅氧四面體中間夾一層鋁氧（氫氧）八面體組成（圖1）每個(gè)硅氧四面體的頂端活性氧都指向結構單位層中央而與八面體所共有。

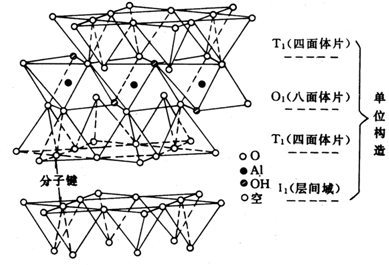

圖1 葉蠟石的晶體結構
應用領(lǐng)域與技術(shù)指標要求
葉蠟石有多種用途。我國最早將其用作雕刻工業(yè)品，以及作印章、石筆等。隨著(zhù)現代工業(yè)的發(fā)展，美國、日本等工業(yè)發(fā)達國家先后用葉蠟石生產(chǎn)耐火材料、陶瓷以及用作造紙、農藥、橡膠、塑料等工業(yè)的填料，我國又成功地用葉蠟石合成金剛石模具、玻纖原料、白水泥原料及合成A型分子篩等。葉蠟石的應用前景廣闊。表1列出了葉蠟石的主要用途及質(zhì)量要求。
表1 葉蠟石的主要用途及質(zhì)量要求
| 應用領(lǐng)域 |
主 要 用 途 |
質(zhì) 量 要 求 |
| 雕刻工藝品 |
香爐、煙具、佛珠、印章、花瓶、裝飾品、石傭、石筆、寶石等 |
色彩艷麗、光彩奪目、無(wú)裂縫、強度大、硬度適中，透明度好，少雜質(zhì)或雜質(zhì)嵌布有特點(diǎn) |
| 陶瓷 |
陶瓷面磚（釉面磚）、日用陶瓷器皿、衛生陶瓷、電瓷、無(wú)線(xiàn)電零件、燈座、瓦斯燈嘴、氣焊嘴等 |
Al2O3>14～27%; SiO265～75%;
Fe2O3<0.5%; K2O+Na2O<0.6～1.2%;泥漿流動(dòng)性、滲透性好，坯體干燥收縮小，不變形，燒成裂隙小，燒成白度90～96% |
| 耐火材料 |
蠟石質(zhì)耐火磚和蠟石質(zhì)耐火泥，用于盛鋼桶的襯磚、鑄造化鐵爐襯磚、坩堝等 |
Al2O3>15～30%; SiO275～85%;
Fe2O3<0.5～2.0%;MgO<1.0%; CaO<1.0%;
耐火度1650～1690℃；
用作盛鋼桶襯磚要求含石英少，Fe2O3<1.0%，耐火度1670℃；坩堝用葉蠟石要求耐火度>1690℃，Al2O3>25%，Fe2O3<0.5% |
| 玻璃 |
無(wú)堿玻璃球、中堿性玻璃球的原料。無(wú)堿玻璃球用于拉絲成無(wú)堿玻璃纖維或制成耐酸堿或高溫的玻璃布等 |
Al2O3>25%; SiO2<70%；Fe2O3<0.4%，K2O<1.0%不含著(zhù)色金屬和雜質(zhì)
蠟石顏色要淺 |
| 橡膠 |
填料，填充于各種橡膠制品 |
葉蠟石含量80～85%；Fe2O3<1.0～1.5%；燒失量<8.0%；水分<0.5%，細度－45mm>98% |
| 塑料 |
填料，填充于各種塑料制品 |
白度70～80%；葉蠟石含量80～85%；Fe2O3<1.0～1.5%；燒失量<8.0%；水分<0.5%，細度－45mm>98% |
| 造紙 |
用作填料，增加紙張的密度、平滑性、均整性、柔軟性等，片狀結構的葉蠟石可用作銅板紙和涂布紙板的涂料 |
填料要求細度－45mm，白度³90%；
涂料要求－2mm³80%，白度³90% |
| 人造金剛石 |
高壓合成金剛石的固體傳壓介質(zhì)和密封材料 |
葉蠟石含量80～85%；Al2O3>30%；Fe2O3<1.0% |
| 其它 |
催化劑及載體、農藥載體、白水泥、低塵碳鋼電焊條等 |
|
