目前，膨潤土的加工技術(shù)主要是提純、改型、活化、改性（有機土制備）。
一、 提純
膨潤土的選礦提純方法可分為三種，即手選、風(fēng)選（干法）和水選（濕法）。
手選主要用于原礦蒙脫石含量較高的膨潤土。手選一般在采礦場(chǎng)進(jìn)行，人工將礦石中的廢石挑選出來(lái)。目前國內多用手選，加工流程如下：
原礦——碎礦——干燥——手選——磨粉——包裝
首先將大塊膨潤土礦石破碎到20mm左右，然后將礦石干燥，使水分降到6～12%以下。第三步進(jìn)行手選，在晾干過(guò)程中用人工挑出20mm以上的廢石，也有的礦山用振動(dòng)篩篩出大于20mm的大塊。第四步進(jìn)行磨粉，通常采用雷蒙磨，產(chǎn)品細度一般為200目。
風(fēng)選是國內外普遍采用的提純方法。一般入選品位（蒙脫石含量）大于80%。風(fēng)選的原則流程如下：
原礦——干燥——磨粉——風(fēng)選分級——包裝
干燥一般分二段進(jìn)行，先將礦石放在料場(chǎng)上進(jìn)行自然干燥，使原礦水分從40%降到25%以下，然后進(jìn)行粗破碎，破碎產(chǎn)品粒度為30～40mm。將破碎產(chǎn)物進(jìn)一步干燥，一般采用氣流干燥和流態(tài)化干燥。采用的干燥設備主要有流態(tài)化干燥機、回轉百頁(yè)窗式烘干機、旋風(fēng)式烘干機、回轉干燥機等。烘干溫度250°C以下，產(chǎn)品水分控制在小于6～12%。磨粉一般采用雷蒙磨，產(chǎn)品細度根據用戶(hù)要求而定，一般為100～325目。粉磨后的產(chǎn)品用旋風(fēng)器式分級機進(jìn)行分級除砂（雜）后即得最終產(chǎn)品。
欲獲得高純度膨潤土或蒙脫石，并加工利用蒙脫石含量為30～80%的中低品位膨潤土資源，要采用濕選或濕法提純工藝。

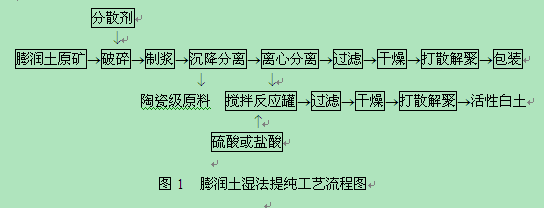

膨潤土的濕法提純工藝流程如圖1所示。將膨潤土原礦破碎至小于5mm，加水攪拌制成濃度為25%左右的礦漿，然后用螺旋分級級或其他水力分級機分離出粒度較粗的砂粒和碳酸鹽礦物，剩余的懸浮液進(jìn)入高速旋轉的離心沉降分離機，進(jìn)一分離細粒碳酸鹽和長(cháng)石等雜質(zhì)，得到粒度小于5mm，膨脹倍數20以上的高純度蒙脫石或膨潤土漿料或懸浮液，將這種漿料過(guò)濾、干燥和打散解聚后即得到高純度膨潤土產(chǎn)品。
另一種濕法提純方法是重偏磷酸鹽法。該法是將膨潤土礦漿加入到含有工業(yè)用六偏磷酸鈉的稀溶液中，使雜質(zhì)礦物迅速沉淀，再進(jìn)行分離。具體工藝過(guò)程如下：首先將膨潤土制成礦漿，液固比為1.5～2，然后將礦漿打入計量器計量混合，同時(shí)加入六偏磷酸鈉溶液，用量為膨潤土重量的0.5%左右。為使膨潤土迅速沉降，偏磷酸鈉溶液濃度不宜過(guò)濃?；旌虾玫牡V漿進(jìn)入沉淀器沉淀，沉砂即為雜質(zhì)，懸浮物進(jìn)一步分離、凈化、烘干、解聚，即可獲得高純度膨潤土?？芍貜筒捎枚啻纬恋?，最終可得到蒙脫石含量99%以上的高純度膨潤土精礦。
二、改型
膨潤土的改型是通過(guò)離子交換改變蒙脫石層間可交換陽(yáng)離子的種類(lèi)，達到改善或提高膨潤土物化性能，尤其是鈣基膨潤土物化性能的目的。
鈉基膨潤土的物理性能優(yōu)于鈣基膨潤土,所以鈉基膨潤土比鈣基膨潤土具有更高的應用價(jià)值和經(jīng)濟價(jià)值。然而，在自然界或膨潤土礦床中鈣基膨潤土占主導地位，所以膨潤土的鈉化改型已成為膨潤土的主要加工技術(shù)之一。
對鈣基膨潤土進(jìn)行鈉化處理的一般方法是在鈣基膨潤土中加入鈉鹽（一般是Na2CO3），使其發(fā)生離子交換反應，Na+交換蒙脫石層間的Ca2+從而轉換成鈉基膨潤土。改型方法有干法和濕法二種。
干法工藝是將膨潤土粉碎至一定粒度后，加入一定量的Na2CO3充分混合和擠壓，然后進(jìn)行干燥和粉磨；也可在Na2CO3膨潤土充分混合后放置一定時(shí)間，使其充分反應，再進(jìn)行干燥和粉磨。濕法工藝是在膨潤土與Na2CO3混合時(shí)加入一定量的水，以使混合更加均勻，鈉化更加完全。膨潤土鈉化過(guò)程中，為了提高鈉化效果，可加入少量助劑，如丹寧酸等。
鋰基膨潤土能夠在有機溶劑中成膠，代替有機膨潤土，有較高的應用價(jià)值。但天然鋰基膨潤土的儲量很少。因此，人工鋰化是制備鋰基膨潤土的主要方法之一。
制備工藝如下：將原土粉碎后和鋰鹽溶液混勻，使鋰鹽與膨潤土充分進(jìn)行交換反應，反應完畢，過(guò)濾干燥（溫度小于120℃），最后磨粉包裝。
三、 活化（制備活性白土）
天然膨潤土吸附能力較差，為提高其吸附性能必須進(jìn)行活化，以滿(mǎn)足食品、化工、環(huán)保、石油等應用領(lǐng)域的要求。經(jīng)活化后的膨潤土稱(chēng)為活性白土，顏色為灰白、粉紅或白色。產(chǎn)品種類(lèi)有粉狀活性白土和粒狀活性白土等，原則生產(chǎn)工藝基本相同，一般分為以下幾道工序：
①原料準備
將膨潤土（一般為鈣基膨潤土）干燥至水分小于15%，去除夾石，粉碎至100～200目，已經(jīng)風(fēng)化的膨潤土不必粉碎。如含砂量大，需去除砂粒。
②酸化
通常用鹽酸或硫酸活化，也可使用有機酸，對于含方解石的膨潤土，最好采用鹽酸活化。在膨潤土漿料中加入一定量的酸，加溫攪拌一定時(shí)間。影響活化效果的主要因素是酸的用量、礦漿濃度、活化時(shí)間、溫度以及攪拌條件等。酸的用量一般約為300～600㎏/1000㎏膨潤土；水土比通常為0.8～1：1，活化溫度50～100℃；反應時(shí)間視操作條件而定，一般為2～8小時(shí)；活化時(shí)需要不斷攪拌。
③洗滌
活化完畢，要多次洗滌直到洗液呈中性為止。由于膨潤土粒度細，不易沉降，為加速沉降，可加入適量高效絮凝劑。
④過(guò)濾
采用壓濾或真空吸濾工藝脫除洗滌后的活性白土漿液中的大部分水分。
⑤干燥
通常要求干燥后產(chǎn)品的水分小于8%。
⑥磨粉
一般使用雷蒙磨、振動(dòng)磨等將干燥后的活性白土磨細至200目。如果干燥后的產(chǎn)品為粉體產(chǎn)品，則可以不要再粉磨。
活性白土質(zhì)量指標主要有活性度、脫色率或脫色力、游離酸、粒度、水分、機械夾雜物等?；钚远确从沉丝山粨QH+和游離酸的量；脫色率反應了吸附作用的大小。目前對活性白土的脫色能力有二種表示方法，即脫色率和脫色力。
四、改性（制備有機膨潤土）
以上將的改型是用鈉離子或鋰離子置換蒙脫石中可交換的鈣離子，活化實(shí)際上是用H+置換蒙脫石中可交換的鈣離子或其他陽(yáng)離子。改性是指用有機銨陽(yáng)離子置換蒙脫石中的可交換陽(yáng)離子。這種置換反應后的膨潤土在有機溶劑中也能顯示出優(yōu)良的分散、膨脹、吸附、粘結和觸變等特性，稱(chēng)之為有機膨潤土。有機膨潤土廣泛應用于油漆、涂料、石油鉆井、油墨、滅火劑、高溫潤滑劑等領(lǐng)域。
有機膨潤土的制備工藝可分為三種，即濕法、干法和預凝膠法。
濕法工藝的原則工藝流程是：
原土——粉碎——制漿——提純——改型或活化——有機覆蓋——過(guò)濾——干燥——打散解聚——包裝
現將主要工序分述如下：
①制漿
將膨潤土加水充分分散，并除去砂粒和雜質(zhì)。為使膨潤土很好分散，可邊加料、邊攪拌，同時(shí)加入分散劑。
②提純
如原土純度不夠，要進(jìn)行提純。
③改型或活化
從原理上將，各種粘土礦物，包括蒙脫石、皂石等都可作為有機土原料，但以鈉基膨潤土和鋰基膨潤土為好。作為有機土原料，可交換陽(yáng)離子的數量應盡可能高。為提高原土的陽(yáng)離子交換容量，對于鈣基膨潤土和陽(yáng)離子交換容量較低的鈉基膨潤土，必須首先進(jìn)行改型處理。為了增強膨潤土與有機覆蓋劑的作用，在覆蓋之前，一般用無(wú)機酸或氫離子交換樹(shù)脂對膨潤土進(jìn)行活化預處理。
④有機覆蓋
將礦漿濃度5%左右的礦漿，加溫到38～80℃，在不斷攪拌下，徐徐加入有機覆蓋劑，再連續攪拌30～60min，使其充分反應。
反應完畢，停止加熱和攪拌，將懸浮液洗滌過(guò)濾、干燥和打散解聚，即得有機膨潤土產(chǎn)品。
|
