|
| |
| 絹云母粉在焊材領(lǐng)域的應用及功能貢獻 |
| 來(lái)源：中國粉體技術(shù)網(wǎng) 更新時(shí)間：2014-04-28 08:24:25 瀏覽次數： |
|
| |

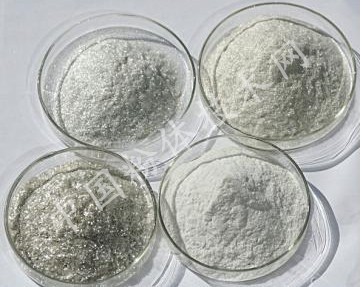

（中國粉體技術(shù)網(wǎng)/劉莉）“格銳”焊材領(lǐng)域絹云母粉是一種新型的焊條藥皮材料，其獨特化學(xué)元素的組合，可提高電弧穩定性，減少飛濺，改善焊條的工藝性能，解決了焊條生產(chǎn)過(guò)程中經(jīng)常出現的焊條藥皮開(kāi)裂問(wèn)題，在E4303，E4313等酸性焊條中應用時(shí)，建議配比為3%—5%，能提高涂料的滑性和粘性，取代鈦白粉，降低了焊條成本。
功能貢獻
1、與海泡石、白泥、葉蠟石相比，絹云母中K2O含量較高（葉臘石，7.41%；絹云母，7.5-11%；白泥，海泡石中不含K2O，所以具有較低的電離電位，在電弧燃燒過(guò)程中，有利于提供導電離子，使電弧燃燒穩定。
2、絹云母粉S、P雜質(zhì)含量低（S含量0.015-0.018%），有利于降低熔敷金屬中的S、P，減少其裂紋傾向，提高抗裂性能。
3、吸水膨脹率低（葉蠟石，70.5%；海泡石，5.2%；鈦白粉，32.6%；絹云母，4.3%）， 對于減少焊條藥皮裂紋有益。
4、吸附水含量低（經(jīng)110℃×2h烘焙后，含水量為：葉蠟石，1.8%；白泥，5.2%；海泡石，5.8%；鈦白粉，2.4%；絹云母，2.5%），能提高其抗潮性能，減少熔敷金屬中的擴散氫含量，降低氣孔敏感性，提高X 射線(xiàn)擦傷底片的級別。
5、由于呈細小鱗片狀，具有一定的彈性 、塑性，可增加焊條涂料的滑性和在粉料缸中的流動(dòng)性，改善其壓涂性能。
6、絹云母粒度分布均勻，不含大顆粒的外來(lái)雜質(zhì)，在電弧燃燒時(shí)不產(chǎn)生爆破，因此減少了飛濺物，同時(shí)降低了燃燒的聲音。
?歡迎進(jìn)入【粉體論壇】討論
|
|
|
| |
|
| |
|
|
|
|
|
|
