| 激光拉曼光譜儀的儀器組成 |
| 來源：中國粉體技術網 更新時間：2013-11-12 20:13:46 瀏覽次數： |
|
| |
（中國粉體技術網/三水）激光拉曼光譜儀主要由激光光源、樣品池、單色器及信號控制記錄系統組成，如下圖所示。

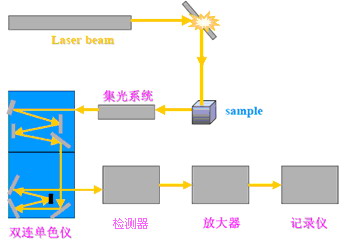

激光拉曼光譜儀結構圖
1、光源：激光光源多用連續式氣體激光器或脈沖激光器，拉曼光譜中最常用的激光有氦氖（He-Ne）激光器，它發出波長為632.8nm的激光。另外還有氬離子（Ar+）激光器，發出波長為488.0nm、496.5nm和514.5nm的激光；Kr-離子激光器，波長為568.2nm；紅寶石激光器，波長為694.0nm。后三種激光功率大，能提高拉曼線的強度。
2、外光路系統和樣品池：包括激光器以后，單色器以前的一系列光路。為了分離所需的激光波長，最大限度地吸收拉曼散射光，采用了多重反射裝置。常用樣品池有液體池、氣體池和毛細管。對固體、薄膜樣品則可置于特制的樣品架上。樣品池或樣品架置于在三維空間可調的樣品臺上。為了減少光熱效應和光化學反應的影響，拉曼光譜儀的樣品池多采用旋轉式樣品池。
3、單色器：常用的單色器是由兩個光柵組成的雙聯單色器，或由三個光柵組成的三聯單色器，其目的是為了把拉曼散射光分光并減弱雜散光。
4、檢測及記錄系統：樣品產生的拉曼散射光，經光電倍增管接收后轉變成微弱的電信號，再經直流放大器放大后，即可由記錄儀記錄下清晰的拉曼光譜圖。最常用的檢測器采用砷化鎵（GaAs）光陰極光電倍增管。它的優點是量子效率較高（17%-37%），光譜響應較寬（300-800nm），而且在可見光區內響應穩定。由于其靈敏度高，使用時要特別避免強光的進入，在拉曼測試設置參數時，一定要把瑞利射線擋住。以免因瑞利射線進入，造成過載而燒毀光電倍增管。 |
|
|
| |
|
| |
|
|
|
|
|
|
