3. <span id="iutc7"><u id="iutc7"></u></span>
      <s id="iutc7"><sub id="iutc7"><sup id="iutc7"></sup></sub></s>

      <span id="iutc7"><u id="iutc7"></u></span>

      礦物介紹
      		您當前的位置：首頁(yè) > 非金屬礦應用 > 葉臘石 > 礦物介紹

      礦物簡(jiǎn)介
             葉臘石(PyropHylite)是一種含水的鋁硅酸鹽；化學(xué)式為Al2[Si4O10](OH)2，其中Al2O3的理論含量為28.3%, SiO2為66.7%, H2O5.0%；莫氏硬度1.25；密度2.65g/cm3；熔點(diǎn)1700℃；顏色呈白、灰白、淺綠、黃褐等色；珍珠或油脂光澤；性韌、有滑膩感；條痕白色；不透明或半透明；結構為片狀、放射狀集合體。
             自然界純葉蠟石礦物集合體很少見(jiàn)，一般都由類(lèi)似的礦物集合體產(chǎn)出，也有土狀和纖維狀的。葉蠟石的主要共生礦物是石英、高嶺石、水鋁石，其次是黃鐵礦、玉髓、蛋白石、絹云母、伊利石、明礬石、水云母、金紅石、紅柱石、藍晶石、剛玉、地開(kāi)石等。
             商業(yè)上的葉蠟石與滑石、皂石沒(méi)有嚴格的界限，這是因為它們在外觀(guān)、性質(zhì)、結晶構造上相似，又有大致相同的應用領(lǐng)域所致。
             在化學(xué)組成上，葉蠟石和高嶺土族礦物很相似，都是含水的鋁硅酸鹽。但葉蠟石在水中無(wú)膨脹性和可塑性，吸水性差，結構穩定；而高嶺石族礦物吸水性強，具有膨脹性和可塑性。
              葉蠟石礦床勘探工程一般以50~200m的間距求B＋C級儲量?？碧綍r(shí)應注意對工藝葉蠟石的保護和利用。此外，葉蠟石礦床的有用伴生礦物很多，如粘土類(lèi)礦物及明礬石等。應考慮綜合評價(jià)。
      中國葉蠟石資源比較豐富，福建、浙江、內蒙古、廣西、北京、廣東、四川、河北等省市、自治區均有產(chǎn)出，但是比較集中分布在福建、浙江，其中福建省發(fā)現有福州峨眉、閩清白中兩個(gè)大型礦床，該省蠟石儲量占全國儲量的一半以上。浙江省蠟石儲量居全國第二，主要礦區有青田山田、上虞梁岙、青田克土等地。
             我國對葉蠟石的開(kāi)發(fā)利用主要是用作陶瓷、耐火材料和玻璃纖維的原材料，少量用作塑料橡膠、造紙等行業(yè)的填料。質(zhì)地堅硬、純度較高的葉蠟石作為玉石使用。

      性質(zhì)結構
             葉蠟石為2：1型層狀結構。結構單元層由一層氫氧鋁石八面體層夾在兩層硅氧四面體層之間構成。八面體中有2/3被Al3+占據（M1）,另1/3的八面體位是空位（M2），故葉蠟石屬二八面體型結構。M1不是正八面體，相鄰M1的共棱比其他棱短，陽(yáng)離子與陰離子平均距離為0.195nm；M2八面體六個(gè)邊長(cháng)相等，陽(yáng)離于與陰高子平均距離為0.22nm。M2八面體比M1八面體大，兩種八面體的數量比M1: M2=2：1。硅氧四面體層中的四面體排列也不是理想的正六方網(wǎng)狀。相鄰四面體彼此反向旋轉約10°，發(fā)生畸變。使四面體層在b軸方向縮短，與二八面體型結構中較小的八面體層相適應(圖1)。

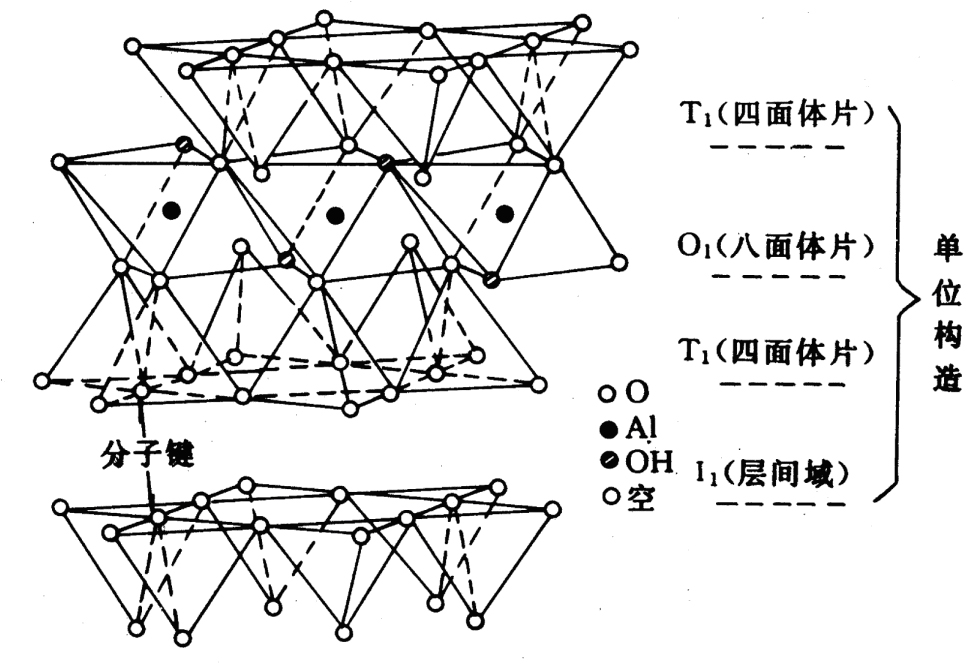

      圖1 葉臘石的晶體結構
            葉蠟石有兩種多型。一種為單斜晶系(2M)，較常見(jiàn)，； =0.515nm， b0=0.92nm，c0＝1.895nm，β＝99°55´；Z=2。另一種為三斜晶系(1Tc)，；a0=0.5173nm, b0=0.8960nm， c0＝0.9360nm；α＝91.2°，β＝100.4°，γ＝90.0°；Z＝2。此外，還有一種無(wú)序結構的葉蠟石，晶體結構與滑石相似。
             斜方柱晶類(lèi)，，完好晶形少見(jiàn)。常呈鱗片狀或隱晶質(zhì)致密塊狀，有時(shí)呈放射葉片狀集合體。已發(fā)現有石棉狀葉蠟石，實(shí)心纖維呈條板狀。
             葉蠟石是低溫熱液蝕變形成的粘土礦物，晶體結構高度無(wú)序。
             葉蠟石質(zhì)地細膩，硬度低(1~2o)，密度2.65~ 2.90g／cm3，耐火度>1700 ℃，絕緣、絕熱性好，化學(xué)性能穩定，只有在高溫下才能被硫酸分解。
             葉蠟石礦石常呈淡黃、乳灰白、灰綠等顏色，若含鐵的氧化物或汞，則呈現褐紅或血紅色。蠟狀光澤、有滑感，常為致密塊狀、葉片狀，變種具放射狀。葉蠟石常與石英、高嶺石、蒙脫石、地開(kāi)石、絹云母以及藍晶石、紅柱石、剛玉等礦物共生。葉蠟石礦石的自然類(lèi)型，一般可分為五大類(lèi)，見(jiàn)表1。
      表1 葉臘石礦石自然類(lèi)型
      自然類(lèi)型 主要礦物     次要礦物     微量礦物 A12O3 Fe2O3 SiO2 TiO2 燒失量
       葉蠟石 葉蠟石90~95％  石英、玉髓
      高嶺石5～10％      		 褐鐵礦、黃鐵礦、板鈦鐵礦、夕線(xiàn)石、水鋁石 28.12 0.42 64.84 0.42 5.74
      水鋁石葉蠟石 葉蠟石60~90％，水鋁石 5~40％ 石英、玉髓5％± 褐鐵礦、金紅石、藍晶石、石英、氧化鐵 35.51 0.45 52.99 0.43 7.11
      高嶺石葉蠟石 高嶺石70％±
      葉蠟石 20％±      		 水云母、石英   5～10％ 氧化鐵、褐鐵礦 33.82 0.29 56.69 0.14 7.20
      凝灰質(zhì)葉臘石  葉蠟石70~80％ 玉髓、石英、脫?；鹕交?0～25％ 氧化鐵、水鋁玉、藍晶石、褐鐵礦、次碳酸鹽 23.95 0.84 70.28 0.31 4.80
      含鐵葉蠟石  葉蠟石
      80~90％      		 黃鐵礦、褐鐵礦、氧化鐵5～10％   25.79 2.88     5.09

      用途作用
              葉蠟石主要用于陶瓷、耐火材料原料和雕刻工藝石料、填料、密封材料等。
              陶瓷原料  陶瓷坯體燒制過(guò)程中，在約1200℃時(shí)，葉蠟石轉變?yōu)榉绞?，體積有較大膨脹，而高嶺土在相同溫度下發(fā)生明顯收縮，兩者相互補償，可是坯體體積基本保持不變。葉蠟石在高溫下的褪色效應使磁體具有特別潔白和高光亮度的特征。葉臘石可作為生產(chǎn)用于電池的微孔陶瓷的原料，也可與硅砂、高嶺土、鉻酸、氧化鎂、硫酸鋁配合，生產(chǎn)耐熱絕緣陶瓷等。葉蠟石還可以用作白色硅酸鹽水泥的原料。
             耐火材料  葉蠟石質(zhì)耐火磚是優(yōu)良耐火材料，主要用于澆鋼系統的盛鋼缸襯磚、釉磚，也用于鑄造化鐵爐襯磚，各種窯爐底部和煙道用轉。這種耐火材料的熔點(diǎn)高，高溫下體積穩定，溫度劇變時(shí)不易破裂。無(wú)需預先煅燒，而可以用規定粒徑的葉臘石直接摻入耐火材料配料中。在葉臘石質(zhì)耐火磚與熔渣接觸面上，可形成一種高韌度物質(zhì)的保護層，有效降低耐火磚的破損率，延長(cháng)耐火磚的壽命。
             玻纖原料  葉蠟石是無(wú)堿玻璃球的原料之一。無(wú)堿玻璃球用于拉制玻璃纖維，后者用于生產(chǎn)電絕緣器件、玻璃鋼、橡膠制品和玻璃布等。
             填料和載體  在造紙、橡膠、油漆、化工、農藥等行業(yè)，葉蠟石以其硬度低、具滑膩性、化學(xué)性質(zhì)穩定、良好的覆蓋力和吸附性、白度高等優(yōu)良性能，用作填料和載體。
             密封材料和反應腔  高質(zhì)量的葉蠟石是航天發(fā)動(dòng)機噴管的優(yōu)質(zhì)密封材料。葉蠟石在高溫下膨脹系數小，熱穩定性高，熱輻射率低，隔熱效果優(yōu)良，耐燒蝕性、潤滑性和密封性好，可作為高溫高速氣流沖擊部件的密封膩子材料用于航天工業(yè)。利用葉蠟石的高熔點(diǎn)和化學(xué)穩定性，可制作合成金剛石的反應腔、傳壓介質(zhì)和高溫高壓密封絕緣材料。
             雕刻彩石、觀(guān)賞石、印章石  顏色花紋美觀(guān)、呈蠟狀或珍珠光澤的半透明的葉蠟石，是雕刻工藝的名貴原料，如壽山石、青田石、雞血石、凍石等。

      非金屬礦應用
      石英
      滑石
      石膏
      方解石
      石墨
      云母
      珍珠巖
      沸石
      石棉
      膨潤土
      硅灰石
      菱鎂礦
      螢石
      水洗高嶺土
      煅燒高嶺土
      蛭石
      長(cháng)石
      硅藻土
      海泡石
      水鎂石
      查看全部
      自愉自愉自产国产91|性欧美VIDEOFREE护士动漫3D|无码办公室丝袜OL中文字幕|超频国产在线公开视频|亚洲国产人成自精在线尤物

        3. <span id="iutc7"><u id="iutc7"></u></span>
          <s id="iutc7"><sub id="iutc7"><sup id="iutc7"></sup></sub></s>

          <span id="iutc7"><u id="iutc7"></u></span>
