所謂的透氣性薄膜，是通過(guò)聚烯烴原料中均勻加入混入一種功能性無(wú)機物產(chǎn)品，使制品在成膜過(guò)程中因高倍拉伸而產(chǎn)生氣孔，從而具備透氣、導濕功能；透氣膜的功能簡(jiǎn)言之：隔水、透氣（濕氣），主要用于日用品中的面膜基布、干巾、化妝棉片、濕巾、一次性衛生用品紙尿褲、隔尿墊、衛生巾等。


　　

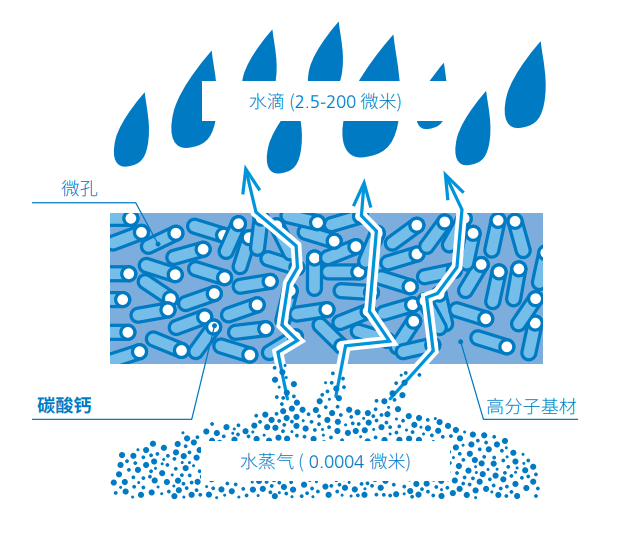

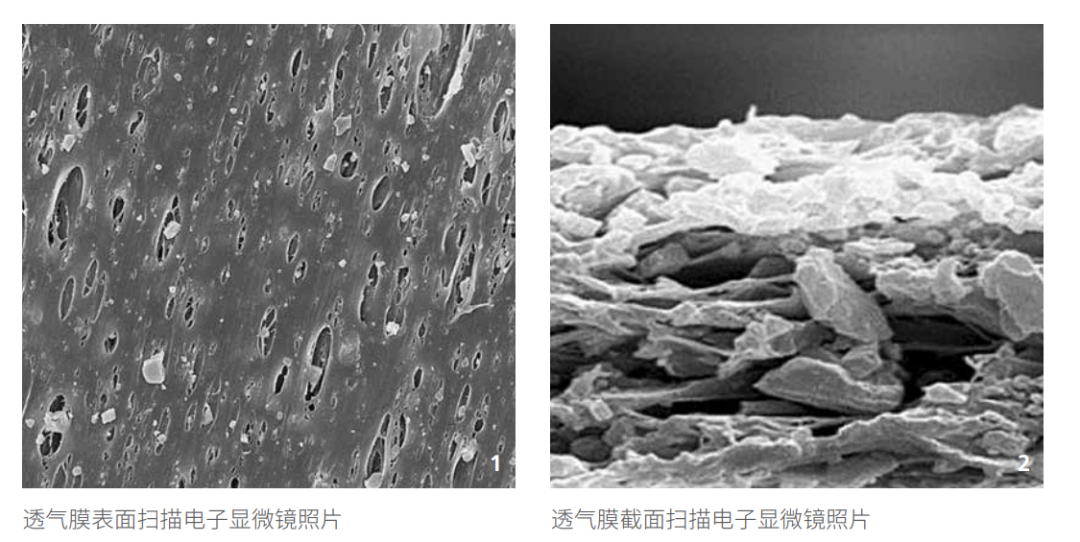

　　以最常用的PE為載體的透氣膜為例，PE透氣膜是在LDPE/LLDPE聚乙烯樹(shù)脂載體中，添加50%左右的特種碳酸鈣進(jìn)行共混，經(jīng)擠出成膜后定向拉伸一定倍率而成。由于聚乙烯樹(shù)脂為熱塑性塑性材料，可在一定條件下進(jìn)行拉伸和結晶，拉伸時(shí)聚合物與碳酸鈣顆粒之間發(fā)生界面剝離，碳酸鈣顆粒周?chē)托纬闪讼嗷ミB通的蜿蜒曲折的孔隙或通道，正是這些孔隙和通道賦予了薄膜的透氣（濕）功能，從而溝通了薄膜兩面的環(huán)境。

　　
　　1、透氣膜用碳酸鈣質(zhì)量指標要求
　　
　　碳酸鈣作為透氣膜的致孔劑，其自身性質(zhì)的變化，都會(huì )影響到下游透氣膜的質(zhì)量。
　　

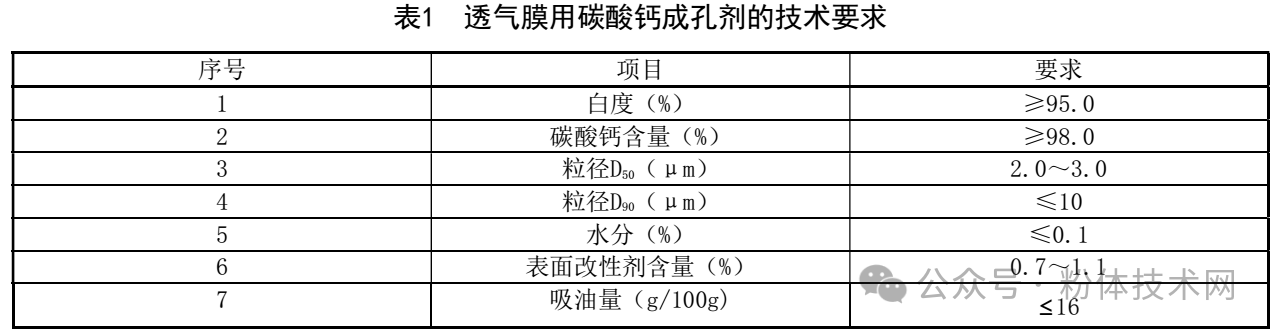

　　《T/GDPIA33—2021塑料透氣膜用碳酸鈣成孔劑》團體標準規定了塑料透氣膜用碳酸鈣成孔劑的術(shù)語(yǔ)和定義、技術(shù)要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。本文件適用于用濕法生產(chǎn)的塑料透氣膜用成孔的碳酸鈣。
　　

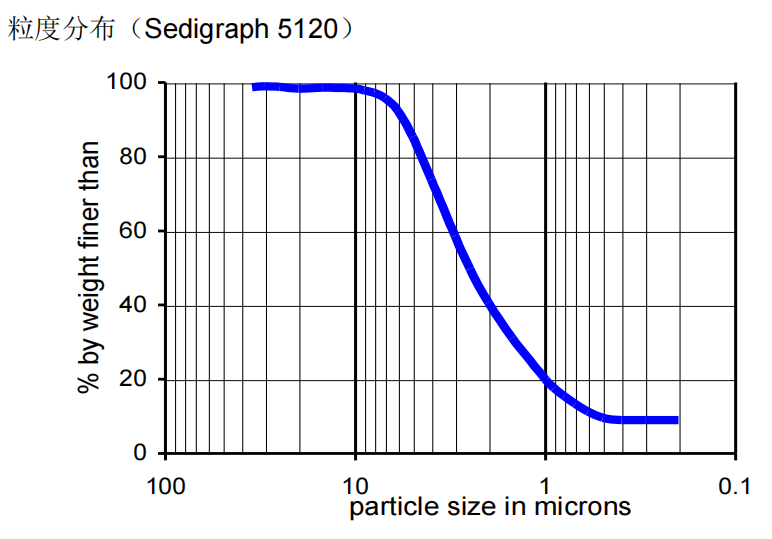

　　歐米亞Omya film®757：表面特殊處理和活化過(guò)的用于多孔透氣膜生產(chǎn)的細碳酸鈣粉末。在聚烯烴中具有優(yōu)秀的分散性，低水分。CaCO3含量98%，MgCO3含量1%，鹽酸不溶物1%；20µm篩余物0.005%。d98為9μm，d50為2.5μm，白度94%，105℃揮發(fā)物0.1%；主要用于口罩熔噴布、聚烯烴透氣膜、衛生用品（尿不濕底片、衛生棉/護墊等）、成人護理產(chǎn)品的外層等領(lǐng)域。

　　
　　四川貢嘎雪新材料有限責任公司：透氣膜用碳酸鈣采用濕法工藝生產(chǎn)，白度大于95%，碳酸鈣含量大于98%，鐵含量極少，2µm細粉含量達到70%，D100為9-10µm，吸油量34.5-35.5ML/100g，水量小于3‰。
　　
　　2、透氣膜用碳酸鈣技術(shù)問(wèn)題
　　
　?。?）游離硬脂酸問(wèn)題
　　透氣膜專(zhuān)用料的生產(chǎn)多采用硬脂酸活化處理的活性重質(zhì)碳酸鈣，其主要目的是改善碳酸鈣的分散性、碳酸鈣與聚合物基體的界面相容性以及碳酸鈣的流動(dòng)性。
　　
　　碳酸鈣采用硬脂酸進(jìn)行表面處理屬于化學(xué)反應，硬脂酸的端羧基與碳酸鈣表面的羥基反應生產(chǎn)了硬脂酸鈣，即使硬脂酸添加量保持在“單分子層濃度”，但仍有部分的硬脂酸處于游離態(tài)。游離的硬脂酸不僅會(huì )在后續的流延或吹膜中導致煙霧、口模積料等問(wèn)題，特別是對于吹膜生產(chǎn)工藝，硬脂酸蒸汽無(wú)法被排出膜泡會(huì )造成各種膜面缺陷；還會(huì )顯著(zhù)影響復合材料的熱氧降解行為，使得透氣膜專(zhuān)用料氧化誘導期大大減小。但盲目降低硬脂酸添加量，雖然可在一定程度上減少游離硬脂酸的含量并改善后續生產(chǎn)的煙霧、口模積料等問(wèn)題，但可能會(huì )使得碳酸鈣粉體的表面處理不充分，導致其分散性出現波動(dòng)。
　　
　　針對游離硬脂酸含量高會(huì )引發(fā)一系列后續加工問(wèn)題的缺陷或不足，金發(fā)科技《一種聚烯烴材料及其制備方法和應用》專(zhuān)利公開(kāi)了一種聚烯烴材料及其制備方法和應用。該聚烯烴材料包括聚烯烴樹(shù)脂組合物、多孔吸附物質(zhì)、干燥劑、分散劑和抗氧劑。該發(fā)明提供的聚烯烴材料通過(guò)硬脂酸表面改性重質(zhì)碳酸鈣、多孔吸附劑和干燥劑的協(xié)同配合，具有較佳的加工性能，游離硬脂酸含量低，其作為聚烯烴透氣膜專(zhuān)用料時(shí)可改善后加工中的煙霧、口模積料和膜面缺陷等問(wèn)題，特別對于吹膜生產(chǎn)工藝，可大幅提高清理膜泡內風(fēng)環(huán)等的時(shí)間間隔，提高膜面質(zhì)量和產(chǎn)能。
　　
　　該發(fā)明涉及的硬脂酸表面改性重質(zhì)碳酸鈣用量為80～230份，粒徑d50為1.1～3.5μm；硬脂酸表面改性重質(zhì)碳酸鈣中硬脂酸的重量分數為0.6～1.5％。
　　
　?。?）透氣率問(wèn)題
　　由于聚烯烴透氣膜的透氣性對干燥劑包、暖寶寶、蒸汽眼罩和水果套袋等產(chǎn)品的使用效果影響顯著(zhù)，其中干燥劑包、水果套袋等產(chǎn)品需要聚烯烴透氣膜透氣性越高越好，王研氏透氣率小于100s，而常規聚烯烴透氣膜即使碳酸鈣粉體填充量高達60％且制膜環(huán)節采用最大拉伸比進(jìn)行生產(chǎn)，其王研氏透氣率也僅約150s左右，不能滿(mǎn)足干燥劑包和水果套袋等產(chǎn)品越來(lái)越高的產(chǎn)品要求。
　　
　　為提高透氣率，金發(fā)科技《一種超高透氣聚烯烴透氣膜材料及其制備方法》專(zhuān)利公開(kāi)了一種超高透氣聚烯烴透氣膜材料及其制備方法，包括聚乙烯樹(shù)脂、微米級表面改性重質(zhì)碳酸鈣、分散劑和抗氧劑。該發(fā)明通過(guò)優(yōu)選微米級表面改性重質(zhì)碳酸鈣粒徑分布，并且加入了高密度聚乙烯，制備得到外觀(guān)良好的超高透聚烯烴透氣膜材料，王研氏透氣率小于100s，且膜面無(wú)晶點(diǎn)、針孔等膜面缺陷；同時(shí)，微米級表面改性重質(zhì)碳酸鈣可提高聚烯烴透氣膜材料拉伸過(guò)程中的界面剝離成孔數量和平均孔徑，從而提高其透氣率。
　　
　　該發(fā)明涉及的微米級表面改性重質(zhì)碳酸鈣用量為50-65份；粒徑分布為小于1.0um含量≤5％，大于等于1.0um且小于3.0μm含量≤20％，大于等于3.0μm、小于5.5μm含量≥40％，大于等于5.5、小于等于10μm含量≥25％，大于10μm含量≤10％，d50為4.0?5.5μm。
