從石英礦石地質(zhì)分布來(lái)看，目前用于生產(chǎn)高純石英砂的主流礦主要有2種：
　　一種是偉晶巖礦（以美國Spruce Pine礦床為主），礦體儲量大，適合長(cháng)期加工提純使用；
　　另一類(lèi)屬于脈石英礦，該類(lèi)礦單個(gè)礦體儲量不大、分布零散。
　　
　　目前，除了美國矽比科（原尤尼明）公司擁有偉晶巖類(lèi)礦床外，其他地區均使用脈石英礦進(jìn)行加工提純高純石英砂。
　　
　　脈石英由于SiO2含量高，Fe2O3含量較低，是加工高純石英理想的礦物原料之一。我國脈石英礦床貧礦多，富礦少，礦床規模以中、小型為主。礦石平均品位僅為97.46%，可以滿(mǎn)足高純石英及以上的礦產(chǎn)地約占脈石英資源儲量的7.81%。
　　
　　1、脈石英資源分布
　　
　　脈石英在我國分布廣泛，主要分布在江西、四川、安徽、黑龍江、新疆、陜西、浙江7個(gè)省份，約占總資源儲量的84.74%，其他地區僅占15.26%。脈石英資源主要分布于東秦嶺—大別、安徽旌德—青陽(yáng)—浙江安吉、武功山—武夷山—贛南隆起、上揚子東部—龍門(mén)山—大巴山(陸緣坳陷)、東海—贛榆、魯西隆起等16個(gè)脈石英成礦區帶。
　　　　

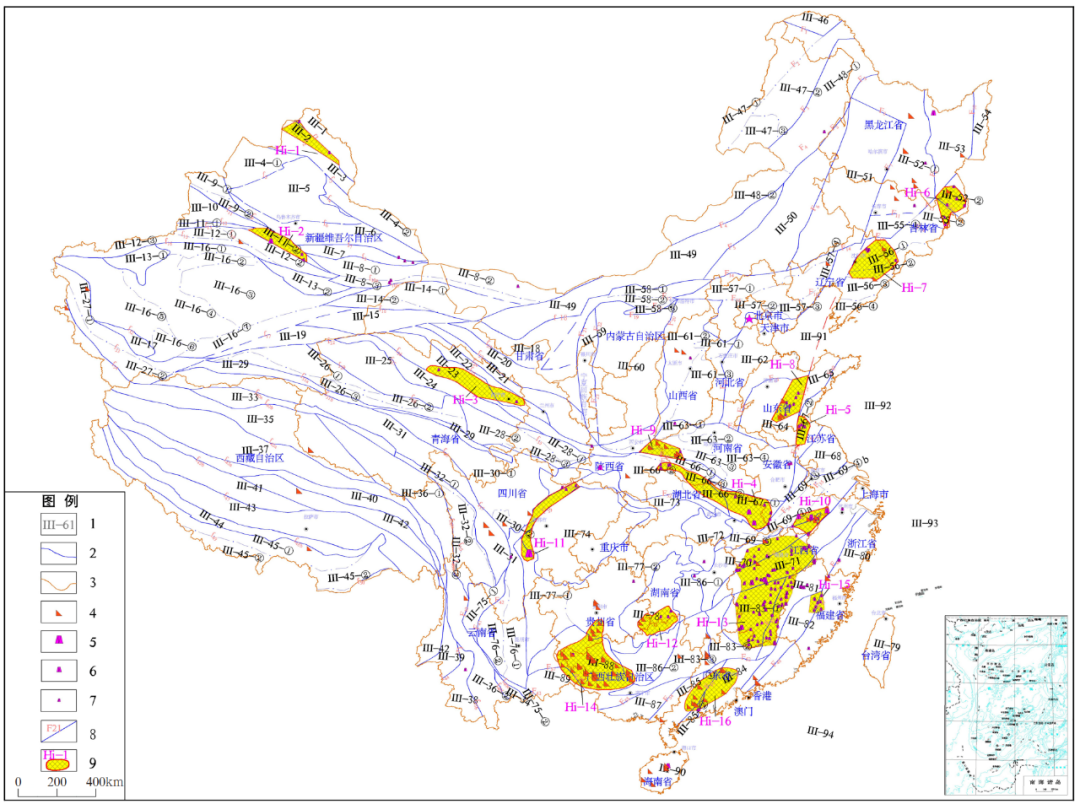

1.成礦區帶編號，2.成礦區帶界線(xiàn)，3.行政區界線(xiàn)，4.水晶礦產(chǎn)地，5.大型脈石英礦，6.中型脈石英礦，7.小型脈石英礦，8.斷裂及編號，9.脈石英成礦區帶及編號

我國脈石英成礦區帶劃分圖

　　

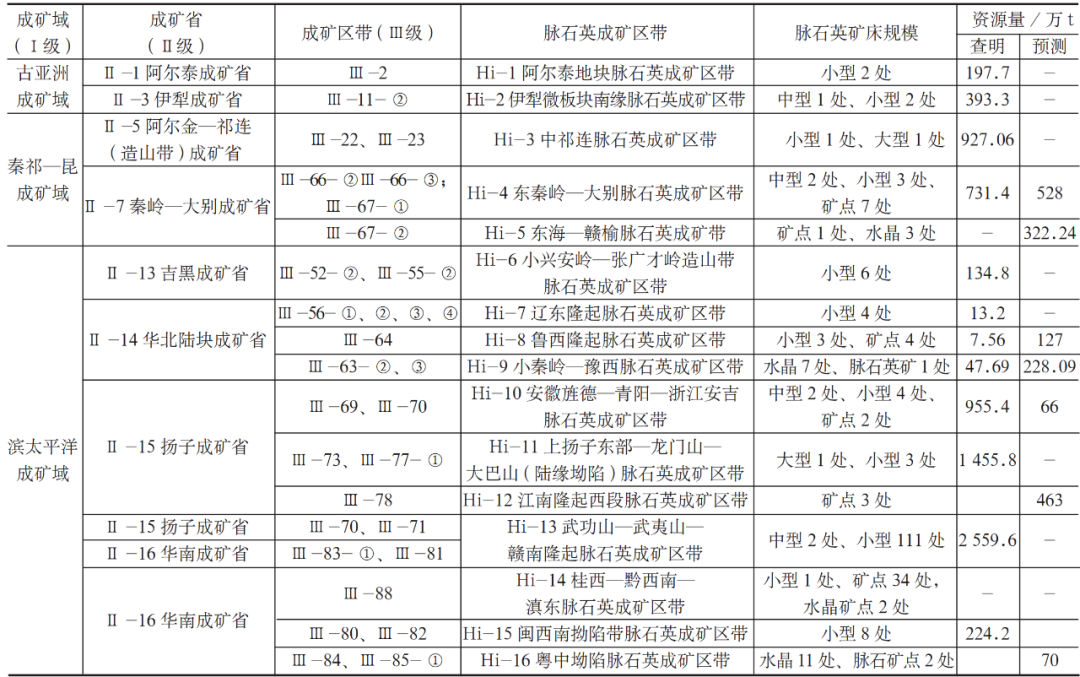

　　我國脈石英成礦區帶劃分表

　　
　　2、我國典型脈石英礦床
　　
　?。?）脈石英礦床類(lèi)型
　　
　　脈石英常與水晶伴生，其形成與熱液密切相關(guān)。脈石英是由巖漿作用或變質(zhì)作用（或混合巖化）產(chǎn)生的富硅的熱液充填于裂隙，冷卻形成。此外在偉晶巖脈中含有脈石英，并與鉀長(cháng)石、云母伴生。脈石英礦床類(lèi)型可劃分為巖漿熱液型、變質(zhì)熱液型和偉晶巖型三種成因類(lèi)型，以巖漿熱液型、變質(zhì)熱液型為主。脈石英礦主要見(jiàn)于變質(zhì)巖區或花崗巖發(fā)育地區，同一地區脈石英常是幾種成因共同作用，既有變質(zhì)熱液型，也有巖漿熱液型和偉晶巖型。
　　
　　巖漿熱液型：以花崗巖漿為主，主要為巖漿熱液活動(dòng)晚期的產(chǎn)物，由巖漿頻發(fā)活動(dòng)，在某些特殊的環(huán)境下，產(chǎn)生富SiO2流體，并伴有大氣降水和地殼中的物質(zhì)，沿構造裂隙運移，最終沉淀結晶，形成脈石英礦。主要發(fā)育富H2O的氣液兩相包裹體和純液相包裹體，偶爾可見(jiàn)含子晶的水溶液包裹體，而缺乏富CO2的包裹體。圍巖一般為巖漿巖或產(chǎn)于巖漿巖與圍巖接觸帶，圍巖常發(fā)生泥石化、絹云母化、硅化、黃鐵礦化、輝鉬礦化，蝕變寬度約0.5-1m。如：湖北蘄春靈虬脈石英礦屬巖漿熱液礦床。由呂梁期花崗巖漿分異出富含SiO2的熱液，順層理貫入于中元古代紅安群黑云母斜長(cháng)片麻巖、花崗片麻巖和角閃巖中，形成脈狀石英礦體。礦石中SiO2含量99.35%左右、Al2O3含量＜0.5%，Fe2O3含量0.02%，礦石化學(xué)成分穩定，質(zhì)量?jì)?yōu)良。
　　
　　變質(zhì)熱液型：以區域變質(zhì)或混合巖化作用產(chǎn)生的熱液為主。強烈的巖漿活動(dòng)及構造運動(dòng)為變質(zhì)作用提供熱源，含水的火成巖和基底原巖受變質(zhì)作用時(shí)，釋放出大量的水而形成變質(zhì)熱液，這些含礦溶液受構造應力作用沿韌性剪切帶運移，由于溫壓條件的變化，SiO2過(guò)飽和形成沉積，形成脈石英礦。成礦流體一般為低鹽度、富CO2的流體包裹體。賦礦圍巖一般位于前寒武紀變質(zhì)作用強烈地區。圍巖一般為片麻巖、榴輝巖等，脈石英與圍巖之間常夾有云母片巖。如：東海脈石英產(chǎn)于榴輝巖和片麻巖之間及其二者之間構造裂隙中，總體上脈石英受構造控制。其形成與板塊折返有關(guān)的重結晶和退變質(zhì)有關(guān)。脈體較大時(shí)，蝕變有分帶現象，從里向外為蛭石化、綠簾石化、絹云母化、白云母化、高嶺土化、硅化等。一般脈石英厚度小于0.5m時(shí)基本無(wú)蝕變邊，與圍巖界線(xiàn)清楚。
　　
　　偉晶巖型：偉晶巖型脈石英形成于花崗巖頂部穩定構造環(huán)境中，由周?chē)◢弾r再結晶和組成花崗巖的礦物組分的分解作用而成。偉晶巖型脈石英礦常與鉀長(cháng)石和云母伴生。代表性礦床為山西省聞喜縣文家坡長(cháng)石礦（伴生脈石英）、江西省萬(wàn)田鉀長(cháng)石礦（伴生脈石英）、湖北省大悟縣劉家沖云母礦（伴生脈石英）。礦床規模多為小型，經(jīng)濟意義較小。
　　
　?。?）脈石英典型礦床
　　
　　安徽太湖縣白石山脈石英礦：該礦床屬變質(zhì)熱液型脈石英礦床，位于南大別高壓—超高壓變質(zhì)帶與宿松變質(zhì)雜巖分界的太湖—馬廟韌性剪切帶內，其成礦受韌性剪切帶及脆性斷裂共同控制。賦礦圍巖為古元古代大別山巖群橋嶺組黑云斜長(cháng)片麻巖。分東西兩個(gè)礦段，其中東礦段礦體長(cháng)165m，寬70-23m；西礦段礦體長(cháng)140m，寬72m，礦石的礦物組成主要為石英，含量多數在98%-99%以上，平均98.76%。部分礦石含有少量白云母、鉀長(cháng)石，含量在1%-3%。該礦床脈石英礦石經(jīng)浮選后SiO299.92%，Al2O30.0074%、Fe2O30.0017%，達到高純石英的質(zhì)量要求。根據石英流體包裹體分析發(fā)現，白石山脈石英礦石中流體包裹體成分主要為H2O和CO2，均一溫度為170-200℃，鹽度（NaCl）為2%-16%，具有明顯的變質(zhì)熱液特征。
　　
　　山東臨沂邵家峪脈石英礦：該礦床屬巖漿熱液型脈石英礦床，位于魯西隆起脈石英成礦帶，呈脈狀賦存于傲徠山超單元松山單元弱片麻狀二長(cháng)花崗巖中。發(fā)現脈石英礦體4余處，礦體多呈復合透鏡狀、脈狀，常成群成組分布，規模較大的主礦體兩側可見(jiàn)近于平行分布的脈石英細脈；單礦體形態(tài)呈不規則的脈狀或透鏡狀，部分呈囊狀或串珠狀，走向多為北西向或北東向，與區域構造線(xiàn)方向一致，傾角多為高角度70°-90°，脈寬為1-6m，長(cháng)度一般50-1300m。礦石自然類(lèi)型為含晶脈石英、乳白色脈石英。SiO2含量99.09%-99.63%、平均99.28%，Al2O3含量0.31%，Fe2O3含量0.112%。包裹體均一溫度最低85℃，最高312℃，以110-150℃居多，表明區內脈石英成因為低溫巖漿熱液型。
　　
　　資料來(lái)源：《顏玲亞,高樹(shù)學(xué),陳正國,等.我國脈石英礦床類(lèi)型及成礦規律[J].中國非金屬礦工業(yè)導刊,2020(05):10-14》，由【粉體技術(shù)網(wǎng)】編輯整理，轉載請注明出處！
