碳酸鈣常見(jiàn)的三種晶型分別是方解石型、球霰石型及文石型。其中文石型碳酸鈣晶須是近年來(lái)發(fā)現的一種新型針狀或紡錘狀材料。相比于市場(chǎng)中常見(jiàn)的SiC及鈦酸鉀晶須，碳酸鈣晶須不但具有白度高、填充量大等優(yōu)點(diǎn)，而且成本相對較低。由于其特殊的外形及與塑料復合時(shí)同基體樹(shù)脂的高相容性，可以很好地改善制品的加工性能及力學(xué)性能，因此碳酸鈣晶須被廣泛應用于油漆涂料、塑料、橡膠等領(lǐng)域。
　　
　　目前，常用的制備碳酸鈣晶須的方法有：碳化法、尿素水解法、復分解法等。但是上述方法均存在一定的不足之處，例如:反應溫度過(guò)高、晶須形貌不均一、原料無(wú)法循環(huán)利用等。
　　

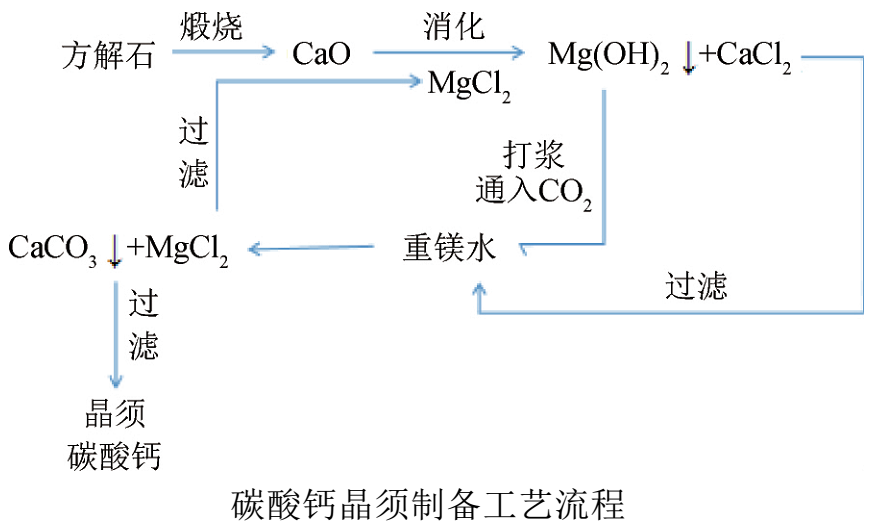

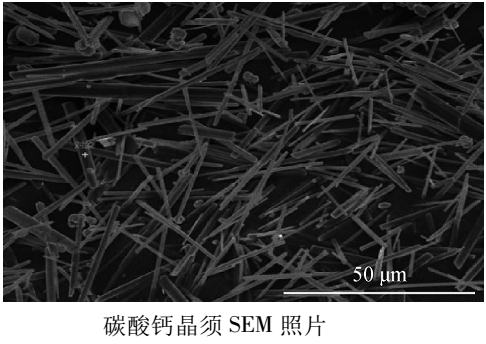

　　于亞杰等以碳酸鈣含量大于98%的方解石礦石為原料，將方解石煅燒后得到的氧化鈣消化并加入氯化鎂溶液制得重鎂水，在一定條件下將氯化鈣滴加到重鎂水中便可以制得碳酸鈣晶須，其最佳工藝條件為：溫度40℃、反應時(shí)間2h、鎂鈣濃度比6:1、重鎂水濃度0.14mol/L、攪拌速度150r/min。在此條件下，制得了長(cháng)度為40～65μm、直徑為0.6～1.5μm、長(cháng)徑比為25～45的文石型碳酸鈣晶須。


　　
　　相比于傳統的制備碳酸鈣晶須的方法，該工藝在40℃就可制備文石型碳酸鈣晶須。不但在節約能源方面取得了進(jìn)步，而且有效地提高了文石型碳酸鈣晶須的長(cháng)徑比。另外，該工藝是循環(huán)工藝，除氧化鈣外，該工藝中其他原料均可循環(huán)參與反應。因此，在工業(yè)上利用該工藝制備文石型碳酸鈣晶須具有廣闊的前景。


　　
　　資料來(lái)源：《于亞杰,鄭強,劉海利,等.方解石制備碳酸鈣晶須的影響因素及機理[J].人工晶體學(xué)報,2021,50(06):1112-1122》，由【粉體技術(shù)網(wǎng)】編輯整理，轉載請注明出處！
