海泡石是一種由于其晶體結構而具有纖維形態(tài)的礦物，是由多面體孔壁和孔道交替延伸的纖維結構。在纖維結構中包含著(zhù)層狀結構，由2層Si-O-Si鍵連接的硅氧四面體和中間含鎂氧的八面體一同組成的，形成了0.36nm×1.06nm大小的蜂窩狀孔道。
　　
　　1、海泡石的性質(zhì)
　?。?）海泡石的吸附性能
　　由于海泡石是具有較大比表面積以及層狀多孔的由SiO2四面體與Mg-O八面體嫁接而成的三維立體特殊結構，在其表面還存在較多的酸性［SiO4］堿性［MgO6］中心，從而使海泡石具有較強的吸附性能。
　　
　　海泡石晶體結構中具有三種不同的吸附活性中心位點(diǎn)：
　　第一種是Si-O四面體中的O原子；
　　第二種是與Mg-O八面體邊緣Mg2+配位結合的水分子，主要是可以和其他物質(zhì)形成相互作用的氫鍵；
　　第三種是Si-OH鍵組合，由SiO2四面體中的硅氧鍵的斷裂而產(chǎn)生的，接收一個(gè)質(zhì)子或烴基分子以此來(lái)補償缺失的電位。海泡石中的Si-OH鍵，能夠與其表面上所吸附的分子發(fā)生一定的相互作用而加強吸附力，并且可以與某些特定有機物形成共價(jià)鍵。
　?。?）海泡石的熱穩定性能
　　海泡石是耐高溫性能穩定的無(wú)機黏土材料，從低溫到高溫逐漸升溫過(guò)程中，海泡石內部晶體結構共經(jīng)歷了四個(gè)失重階段：
　　當外部溫度達到100℃左右時(shí)，第一階段海泡石將失去的水分子是孔道中的沸石水，而失去這部分水分子達到海泡石總重量的11%左右。
　　外部溫度達到130℃到300℃之間時(shí)，第二階段海泡石將失去第一部分與Mg2+配位結合的協(xié)調水，這部分大約是本身質(zhì)量的3%。
　　外部溫度達到300℃到500℃之間時(shí)，第三階段海泡石將失去第二部分與Mg2+配位結合的協(xié)調水。
　　當外部溫度達到500℃以上時(shí)，第四階段將失去內部與八面體結合的結構水（-OH），該階段的海泡石的纖維結構已完全被破壞了，因此該過(guò)程是不可逆的。
　?。?）海泡石的耐腐蝕性能
　　海泡石天生具備良好的耐酸堿性能，當處于溶液pH值＜3或＞10的介質(zhì)中時(shí)，海泡石的內部結構才會(huì )被腐蝕掉，當處于pH值為3-10之間時(shí)，海泡石表現了較強的穩定性能。說(shuō)明了海泡石具有較強的耐酸堿性能，這也是它被當做無(wú)機核用來(lái)制備類(lèi)瑪雅藍顏料的一個(gè)重要原因。
　?。?）海泡石的催化性能
　　海泡石是一種價(jià)格低廉而又相當實(shí)用的催化劑載體，主要原因在于海泡石可通過(guò)酸改性處理后獲得較髙的比表面積以及本身具有的層狀多孔結構，這都是海泡石作為催化劑載體用途的有利條件。海泡石可作為載體與TiO2形成催化性能優(yōu)異的光催化劑，在加氫、氧化、脫硝、脫硫等方面有廣泛應用。
　?。?）海泡石的離子交換性
　　離子交換法是利用其他具有更強極化性的金屬陽(yáng)離子取代海泡石結構中八面體末端的Mg2+，從而改變其層間距與表面酸性，增強了海泡石的吸附性能。海泡石的金屬離子中鎂離子居多，還有少量的鋁離子以及微量的其他陽(yáng)離子，海泡石這樣特殊的組成與結構使其結構中的陽(yáng)離子很容易與其他陽(yáng)離子發(fā)生取代交換。
　?。?）海泡石的流變性
　　海泡石個(gè)體本身是修長(cháng)棒狀的形態(tài)，但大多堆聚成無(wú)規則排序的束狀體。而當海泡石溶解于水或其他極性溶劑中時(shí)，這些束狀體就會(huì )快速散開(kāi)并且無(wú)序地交織著(zhù)形成無(wú)規則的滯留溶劑的復雜纖維網(wǎng)絡(luò )形態(tài)，這些網(wǎng)絡(luò )形態(tài)形成了具有強流變性以及高粘度的懸浮液，顯示了海泡石獨特的流變性能。
　　另外，海泡石還具備絕緣性、脫色性、阻燃性以及膨脹性等特質(zhì)，對工業(yè)領(lǐng)域應用有極大的應用價(jià)值。
　　
　　2、海泡石的主要應用

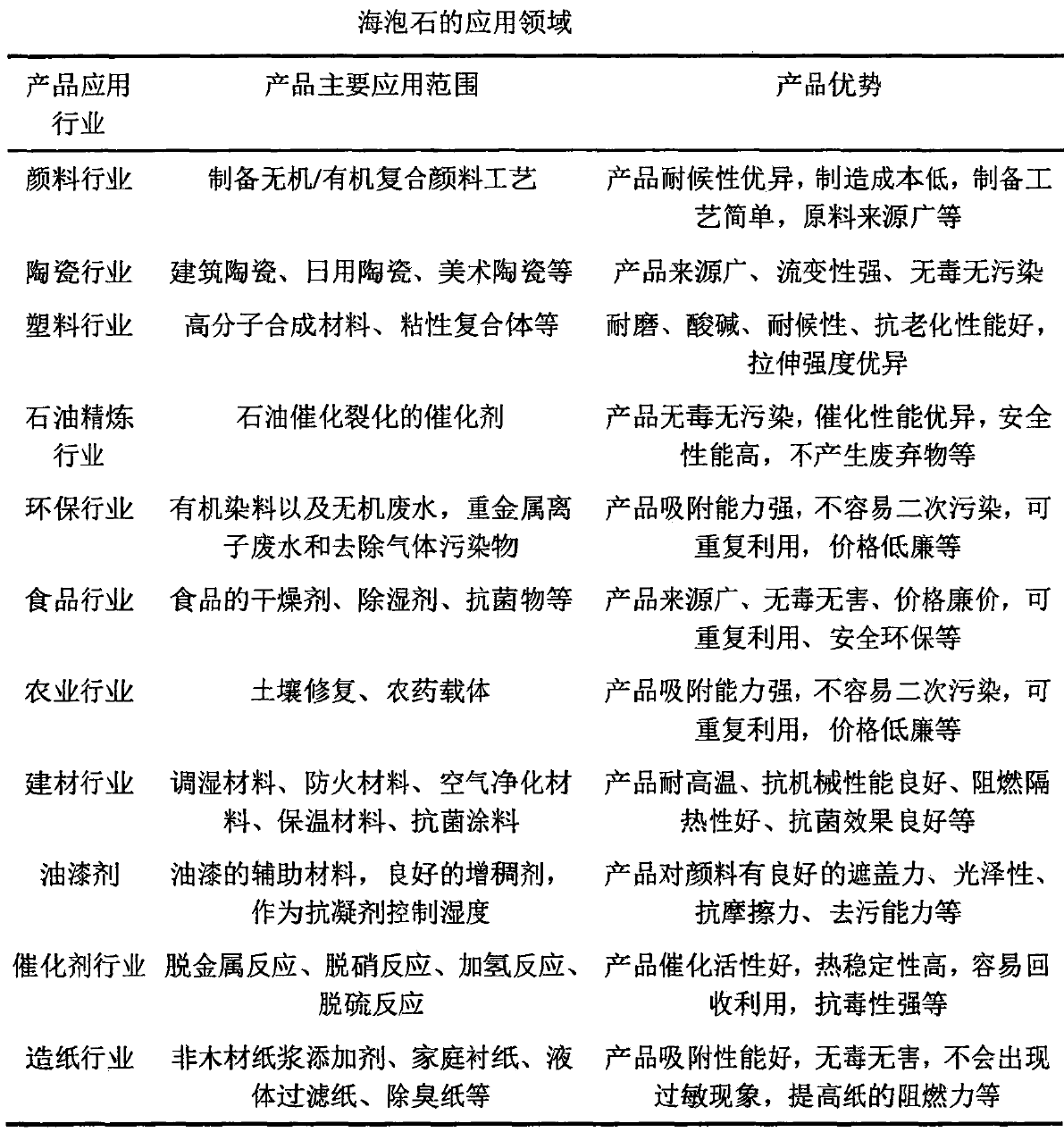

　　隨著(zhù)中國經(jīng)濟的快速發(fā)展，市場(chǎng)對于環(huán)保、附加值高的材料的需求量日益增長(cháng)。而海泡石是一種由于其特殊的晶體結構而具有良好的穩定性能，同時(shí)屬于無(wú)污染、環(huán)保、廉價(jià)的無(wú)機材料，可以廣泛應用各個(gè)工業(yè)領(lǐng)域：如建筑、陶瓷工藝、催化劑制備、顏料合成、石油精煉、環(huán)保、塑料等多個(gè)領(lǐng)域，對我國工業(yè)發(fā)展影響巨大，同時(shí)人們也開(kāi)始逐漸重視對海泡石的創(chuàng )新應用以及技術(shù)開(kāi)發(fā)，加快構建高尖精的海泡石產(chǎn)業(yè)鏈，以解決海泡石目前在市場(chǎng)上供不應求、產(chǎn)品附加值低等問(wèn)題。


　　
　　資料來(lái)源：《黃金良. 改性海泡石復合顏料制備及性能研究[D].湘潭大學(xué),2018》，由【粉體技術(shù)網(wǎng)】編輯整理，轉載請注明出處！
