高純石英砂是由天然石英礦物經過一系列的物理和化學提純技術生產的粒度集中分布在0.1-0.45mm的高純非金屬礦物原料。
國際公認的高純石英砂是高于美國尤尼明UNIMIN（現屬于Covia）公司IOTA-CG標準，十二種元素雜質（Al、K、Na、Li、Ca、Mg、Fe、Mn、Cu、Cr、Ni、B）的含量小于20ppm、其中堿金屬（K、Na、Li）分別小于1ppm的高技術產品，被廣泛應用于高端電光源、大規模及超大規模集成電路、太陽能電池、光纖、激光、航天、軍工等領域。
1.國內外高純石英資源概況
石英是地球表面分布最廣的礦物之一，但是，并非所有石英都能用來生產高純石英砂。目前用來生產高純石英砂的石英礦床基本上均屬于偉晶巖礦床類型。
美國尤尼明的高純石英砂原礦為花崗質偉晶巖（曾稱為白崗巖），產自北卡羅來納州Spruce Pline地區，礦床規模巨大，露天開采。

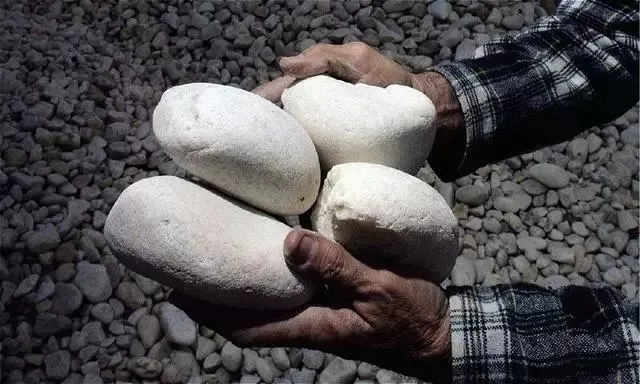

▲尤尼明高純石英礦

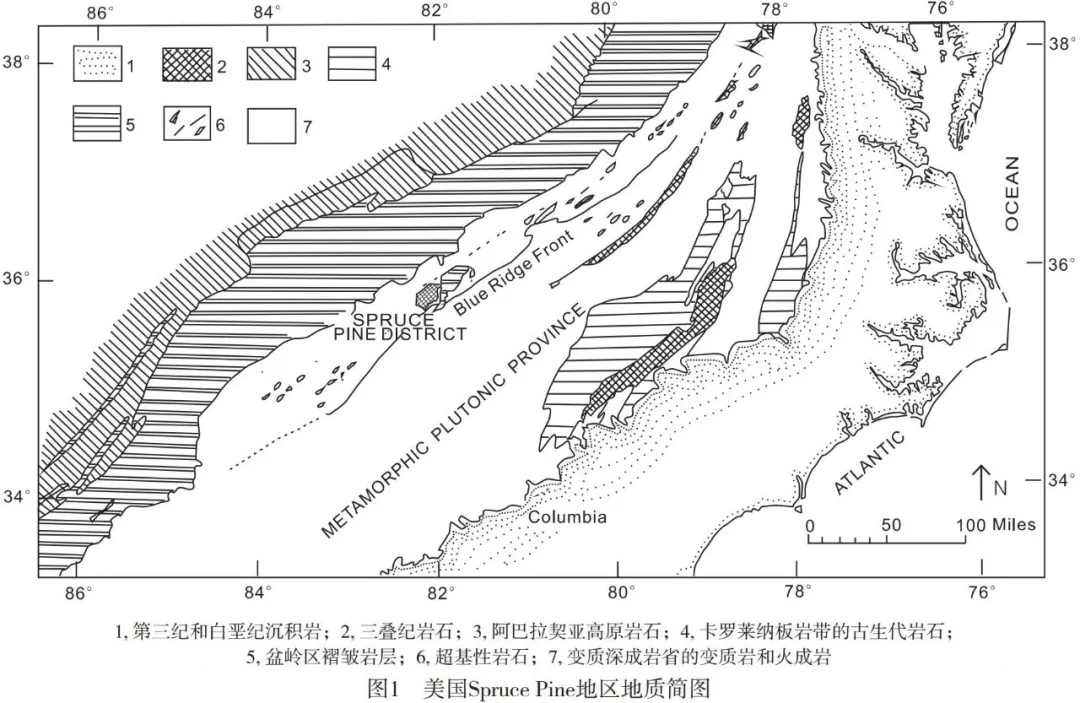

▲美國Spruce Pline地區地質簡圖
該區的偉晶巖最初的工業價值是用來生產長石和白云母，石英在礦石中僅占20%左右，是尾礦中的廢棄物。在上世紀70年代，由于石英玻璃原料-水晶的日漸枯竭，尋找可替代水晶的天然石英成為當時許多國家急需攻克的目標。在此背景下，尤尼明經過改進浮選技術，利用花崗質偉晶巖中的石英替代了水晶，生產出了高純石英砂，直到今天尤尼明公司仍然是國際高純石英砂市場的最重要供應商。
我國用來生產高純石英砂的偉晶巖主要分布在秦嶺-大別-蘇魯超高壓變質帶上，該變質帶形成于據今2.3億年左右，是華南板塊與華北板塊的碰撞拼貼帶。礦體往往呈巖脈狀產出，單個礦體規模小，主要由石英、鉀長石和白云母組成，石英含量高，占90%左右。
另外，我國新疆阿爾泰地區是世界聞名的花崗偉晶巖集中區。在長達413km，寬20~60km的變質巖區帶內，出露各類花崗偉晶巖脈數萬條，形成十余個偉晶巖密集區。張曄等將新疆阿爾泰地區偉晶巖與美國Spruce Pine花崗質偉晶巖進行對比分析，發現具有高純石英偉晶巖的特點，若進行嚴格的加工，很有可能得到高純石英砂產品。

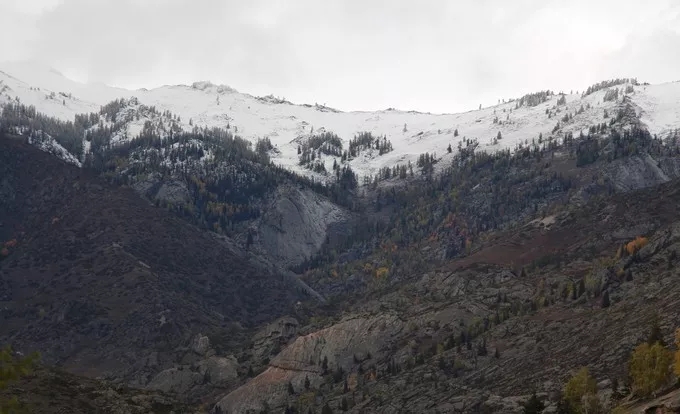

▲新疆阿爾泰地區石英偉晶巖
與美國相比，我國的高純石英偉晶巖礦床規模小，品質不穩定。但是目前來看，我國石英礦床數量多，石英含量高，而且業已發現的某些石英礦床的石英純度比美國礦床要高得多，具有明顯的資源優勢。
2.國內外高純石英砂生產概況
隨著科學技術的發展，對高科技領域使用的石英制品的純度要求越來越高，這就對石英砂提出了更高的要求。超純石英砂的生產技術一直被各國政府列入高技術領域而受到嚴格保護，導致全球能夠真正生產高純石英砂的企業寥寥無幾，下面就以尤尼明、TQC公司和石英股份為例進行介紹。
（1）美國尤尼明
國外生產高純石英砂的企業主要是美國的尤尼明公司，它代表著世界高純石英砂生產的最高水平。長期以來美國尤尼明公司的產品一直壟斷著國際高純石英砂市場，
①I(mǎi)OTA 4、IOTA 6、IOTA 6-SV、IOTA 8和IOTA STD-SV等原料是生產半導體組件晶圓的最佳選擇，產品中低含量的硼元素和微小含量的過渡金屬元素可以促進結晶生長和晶圓加工過程中維持較高的純度。當前全球能夠批量供應半導體用高純石英砂的工廠較少，美國尤尼明在行業中處于壟斷地位。
②IOTA CG是光伏坩堝行業的標準，用IOTA CG等級石英砂制成的坩堝非常適合長時間拉絲和多錠拉絲。
③IOTA 6、IOTA STD、IOTA CG是生產照明設備的主要原料，可以用來生產汽車疝氣燈、鹵素燈、高強度氣體放電燈和超高性能燈。

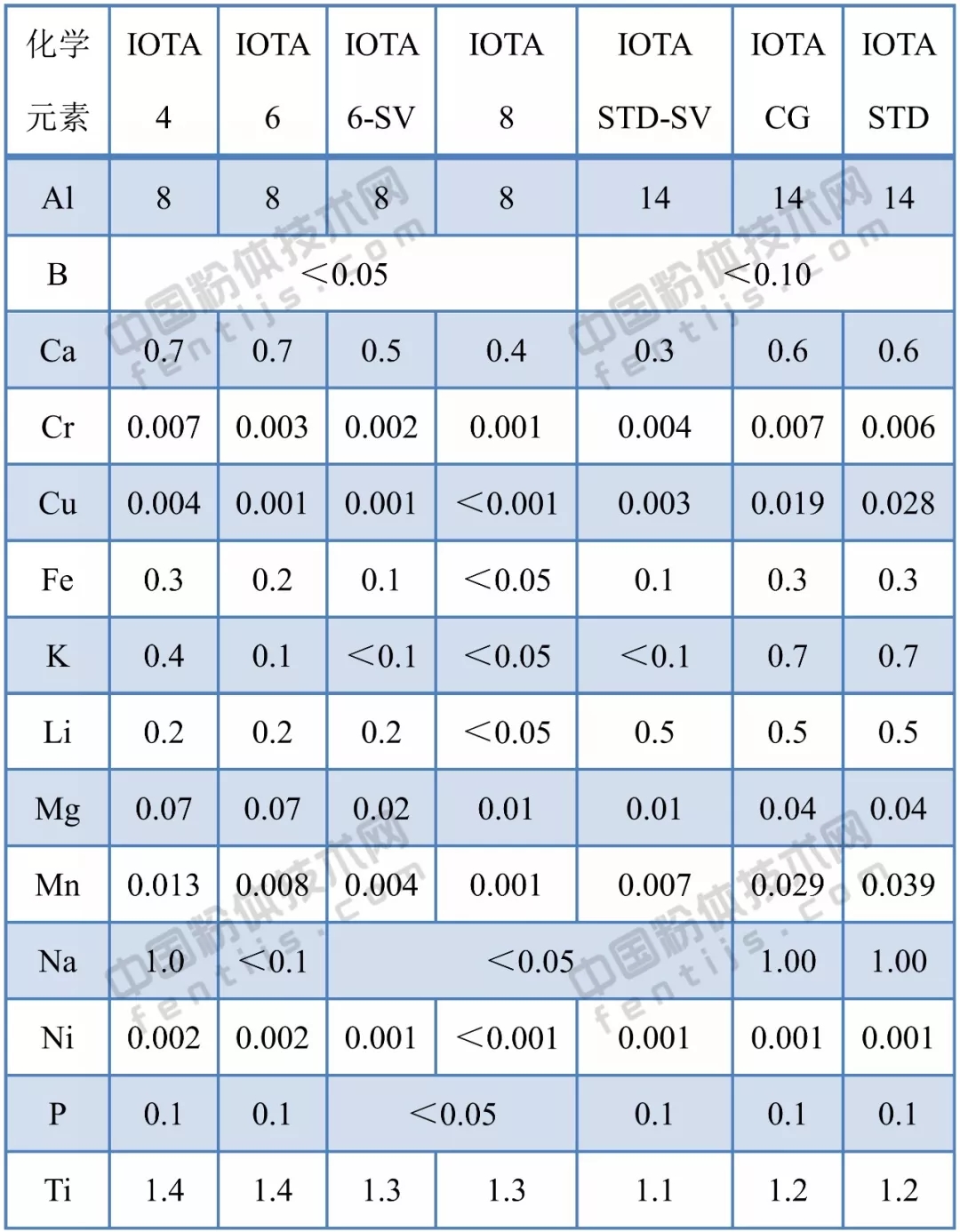

▼美國尤尼明ITOA系列產品指標 單位：ppm
（2）挪威TQC公司
TQC是一家由英格瓷SA和挪威的挪威礦業以50/50出資創(chuàng )辦的企業。TQC整合了英格瓷的美國分公司，KT長石公司和長石公司。與生產石英的挪威微晶公司整合形成了一家新的生產石英，長石和云母產品的公司。
該公司開在美國Spruce Pine，同時也開在挪威，它的產品設計是針對特定的終端市場的需求。在Spruce Pine的產品用來滿足半導體和太陽能產業的標準需求，而挪威的產品則為光學和照明工業提供量身定做。
以前，每年TQC被許可在挪威生產30000噸高純石英，這家挪威的工廠加工來自Spruce Pine和挪威當地的石英。
近幾年，挪威水晶高純石英砂的質量有了明顯提升，并批量投放中國市場，主要用來生產單晶硅拉制用石英玻璃坩堝，應用于太陽能光伏行業。

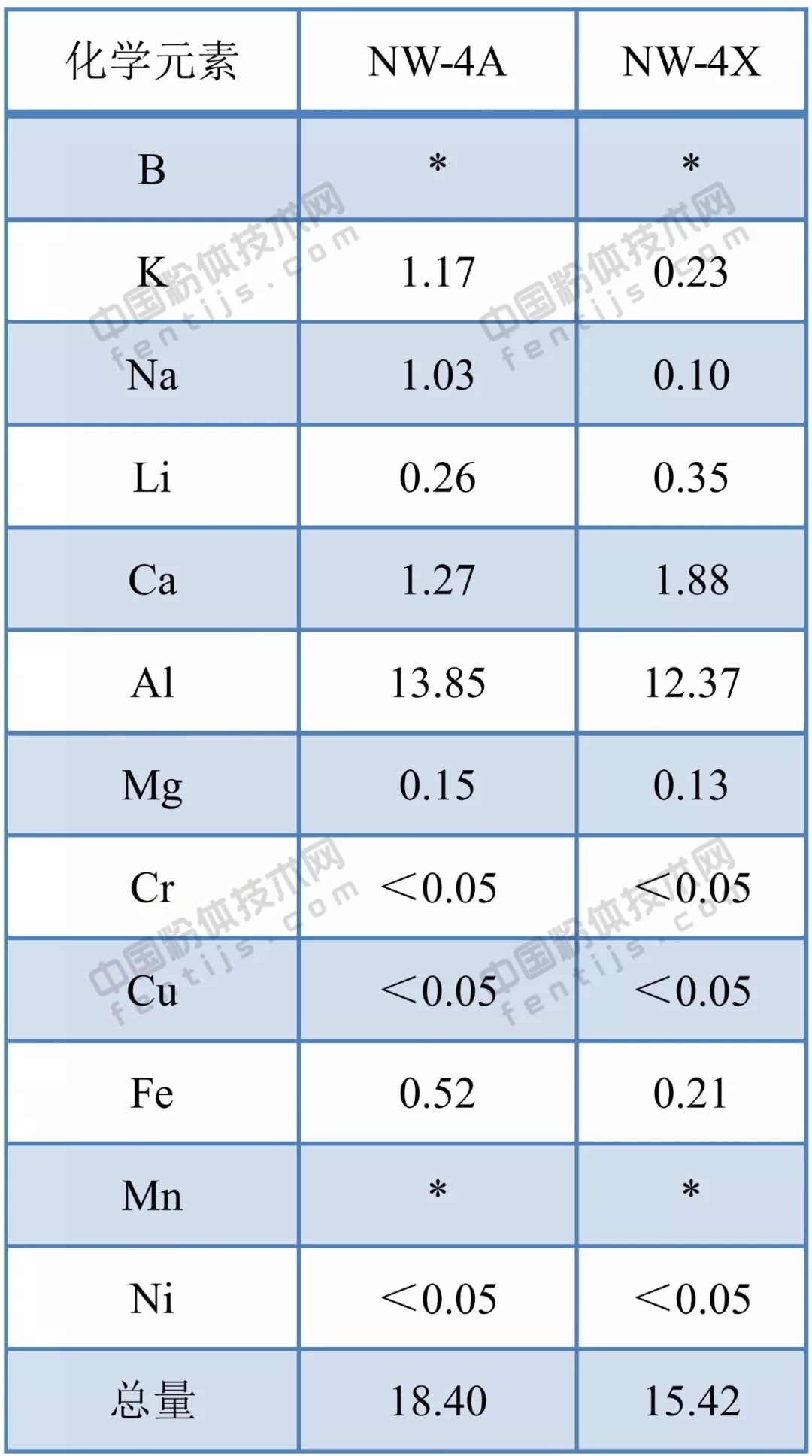

▼挪威TQC公司高純石英砂產品指標 單位：ppm
（3）石英股份
石英股份生產的PQS級高純石英砂雜質含量小于20ppm，已超過美國尤尼明的IOTA-STANDARD等級石英砂產品的純度。
2017年，石英股份高純石英砂產量為10559噸，其中外銷部分2154噸，自用部分8523噸。除供自身生產中高端電光源石英管外，主要用于光伏行業生產單晶石英坩堝。
石英股份生產的高純石英砂質量穩定，二氧化硅含量在99.996-99.9995之間，分為三個級別（太陽能級、光源級和半導體級）13種產品，主要用于太陽能、半導體、光通訊和高端電光源行業用石英坩堝、高純石英管材、高純石英棒（板）、石英砣等領域。
a、太陽能級高純石英砂
太陽能級高純石英砂有兩個系列四個產品，總雜質含量分別小于19ppm和24ppm。該產品具有低堿和高鋁的化學品質，有獨特的抗析晶能力和優良的耐高溫性能。其中PQST系列是在PQS系列基礎上改進的新產品，顯著地提高了坩堝真空層的透明度。主要用于22時以上拉制單晶硅用的石英坩堝、硅片處理用大口徑工藝管材和石英器皿等。

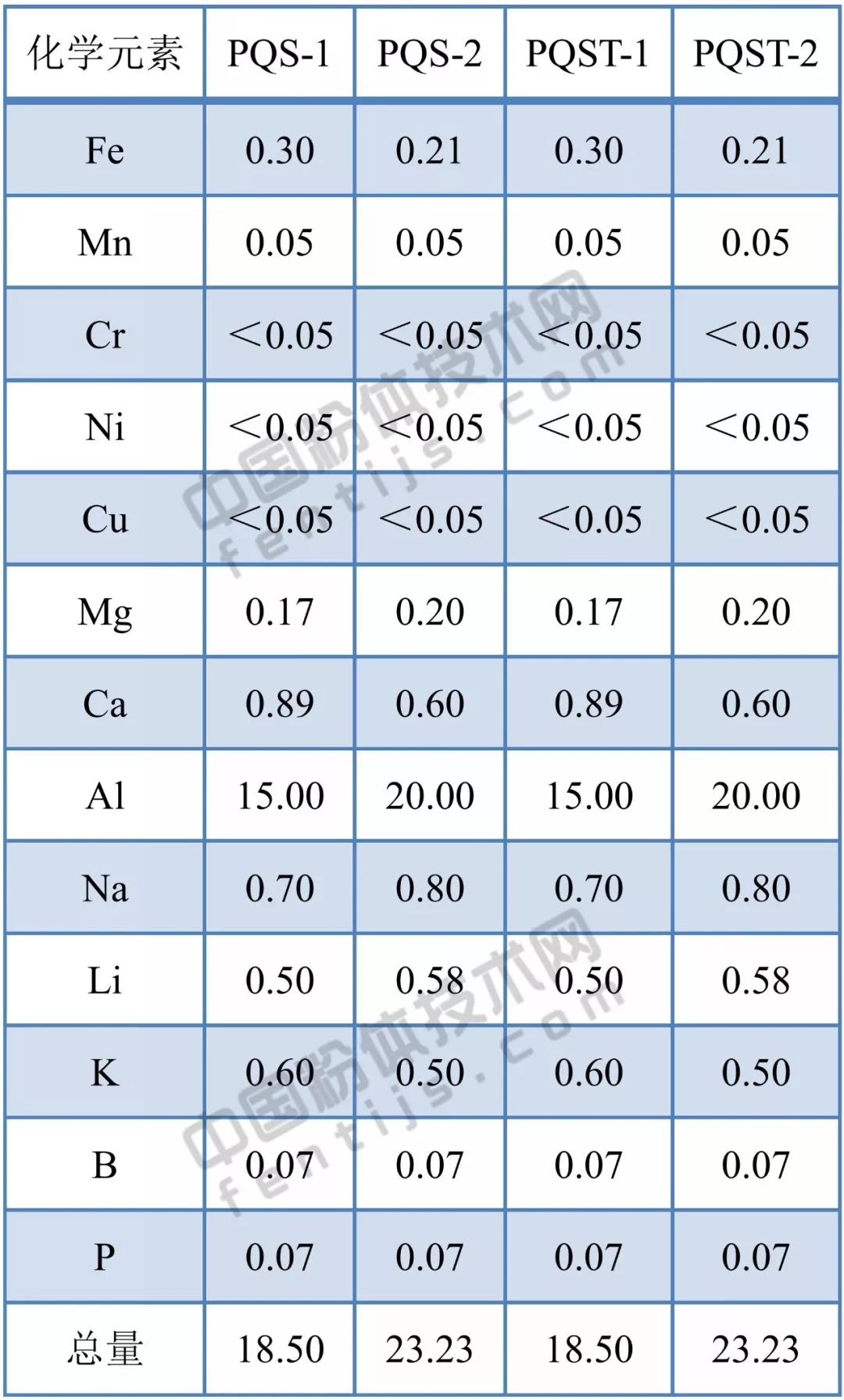

▼石英股份PQS和PQST系列太陽能級高純石英砂 單位：ppm
b、光源級高純石英砂
光源級高純石英砂共有五個產品，以其低堿、低鈦和可變的鋁含量為特征。用于生產高端光源石英管材的高純石英砂有四個產品（PQL-2、PQL-3、PQL-4、PQL-5），總雜質含量分別小于14ppm、20ppm、24ppm、31ppm，這些產品具有獨特的抗析晶能力和透光效率，以及具有優良的機械強度。產品PQL-1用于生產普通電光源用石英管材。

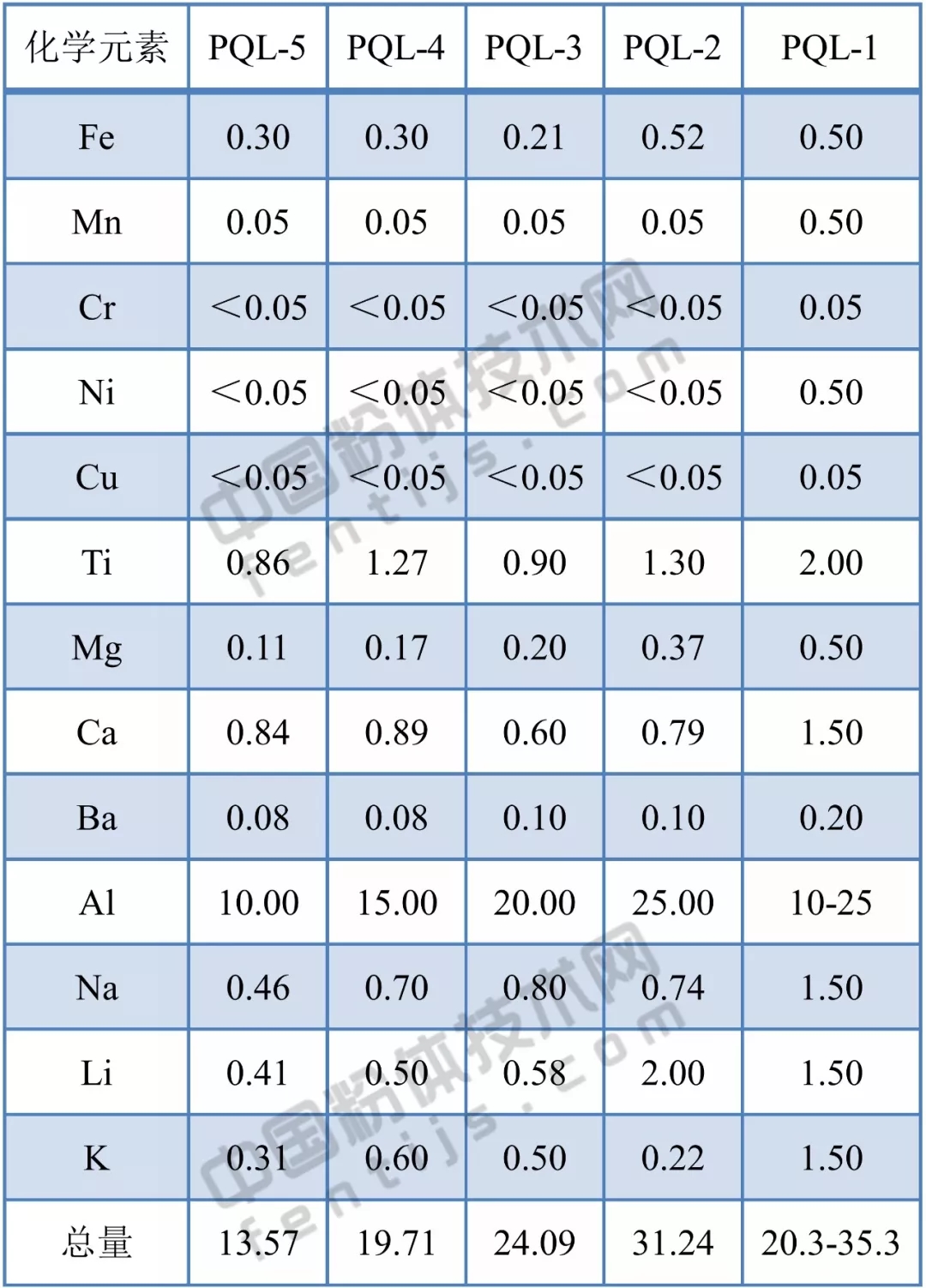

▼石英股份光源級高純石英砂 單位：ppm
c、電子級高純石英砂
半導體（電子）級高純石英砂共有四個產品，總雜質含量為5ppm、6ppm、7ppm、8ppm，以超低的鋁和堿含量為其顯著特征，是目前世界上利用天然石英生產高純石英砂的重大突破，應用于高純石英玻璃產品生產，可以把因元素雜質擴散而造成電子產品質量問題的因素降到最低限度。

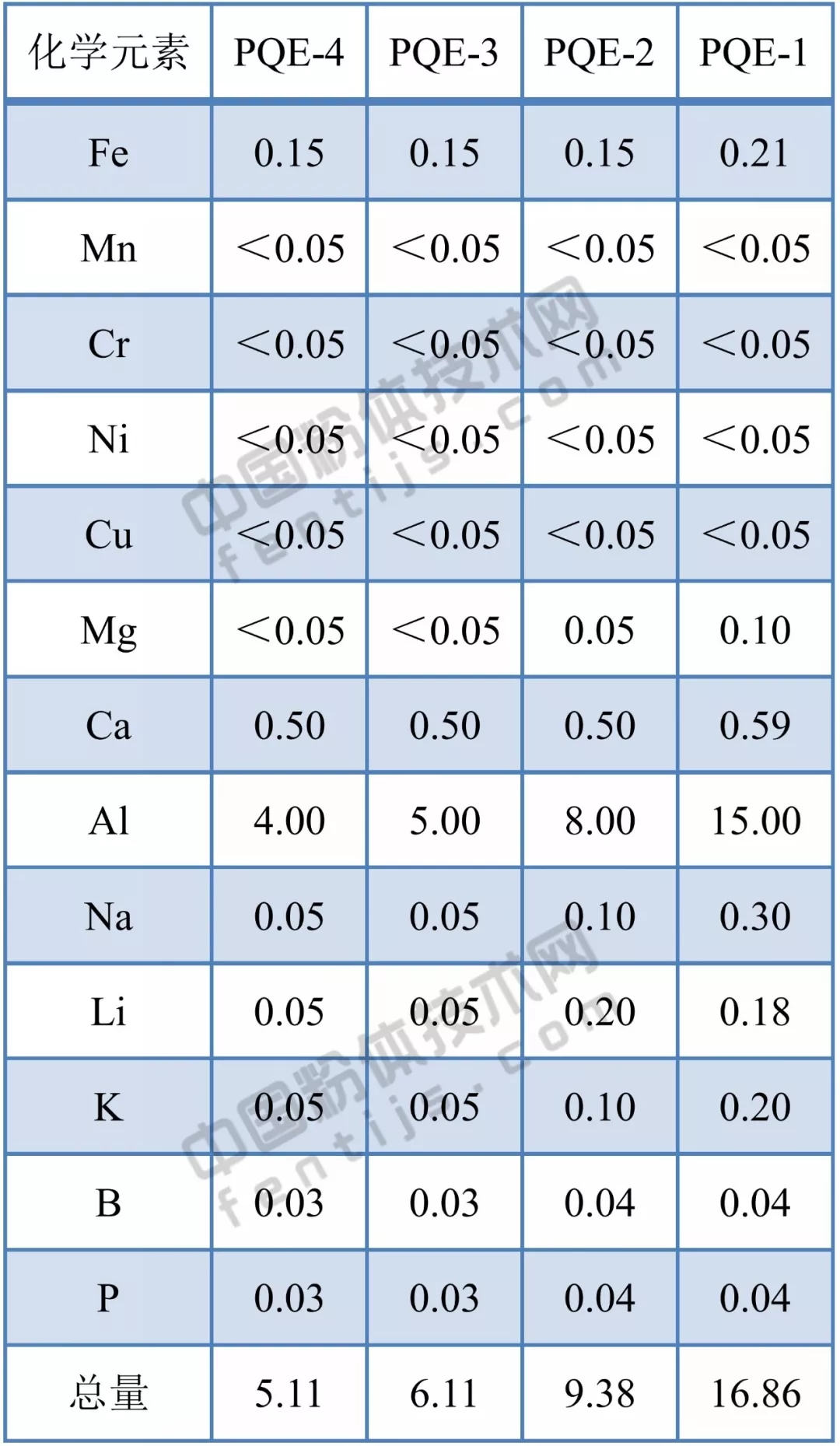

▼石英股份半導體（電子）級高純石英砂 單位：ppm
